2002.5 Peugeot 206 CC Betriebsanleitung (in German)

DIE PEUGEOT WARTUNG21
Rückstellung der Wartungsanzeige
auf Null
Nach jeder Inspektion wird die
Wartungsanzeige vom PEUGEOT
Vertragshändler auf Null gestellt.
Wenn Sie die Wartung jedoch selbst
durchgeführt haben, gehen Sie zur
Rückstellung der Wartungsanzeige
auf Null folgendermaßen vor:  – Zündung ausschalten,
– Knopf 1drücken und einge
drückt halten,
– Zündung einschalten. Die Kilometeranzeige beginnt
10 Sekunden lang rückwärts zu
zählen,
– Knopf 110 Sekunden lang
gedrückt halten.
In der Anzeige erscheint [= 0]und der
Wartungsschlüssel erlischt.
07-10-2002

DIE PEUGEOT WARTUNG
22
DIE WARTUNGSSTUFEN
Jedes Fahrzeug hat seinen eigenen Wartungszyklus, der v om Hersteller aufgrund seiner technischen Besonderheiten
festgelegt wird.
Dieser Zyklus besteht aus den 2 Wartungsstufen A und C, den Zw ischenDurchsichten und einigen speziell für Ihr Fahrzeug
geltenden zusätzlichen Wartungsarbeiten, die in einem bestimmt en Wechsel aufeinanderfolgen. Sie sind die wichtigsten
Etappen während der Lebensdauer Ihres 206CC.
Der PEUGEOTVertragshändler teilt Ihnen bei der GarantieIns pektion und danach bei jeder weiteren Wartung mit, welche
Wartungsstufe und welche Wartungsarbeiten bei der nächste n Wartung fällig sind.
Zwischendurchsicht
Stand des Automatikgetriebeöls alle 60 000 km
Beim Motorölwechsel dürfen nur
synthetische Öle(mindestens teilsynthetische Öle) oder
Energiesparöle verwendet werden. DER WARTUNGSZYKLUS IHRES 206 CC
Wartung alle 30 000 km oder alle 2 Jahre
KILOMETERLEISTUNG30 000 60 000 90 000 120 000
GarantieInspektion bei 10 000 km oder nach 6 Monaten*
Von ihrer Durchführung hängt die
Garantieleistung ab.
150 000 180 000 210 000 240 000 270 000
* Je nachdem, was als erstes erreicht wird.
07-10-2002

07-10-2002
DIE PEUGEOT WARTUNG23
Motorölwechsel
StufeWartungsarbeitenBezeichnung der WartungsarbeitenGarantie InspektionACZwischendurchsicht
Ölfilter Kraftstofffilter LuftfilterEinsatz Zündkerzen Motoröl (kontrollieren + nachfüllen) Getriebeöl mechanisches Getriebe (kontrollieren + nachfüllen) Batterie (kontrollieren + nachfüllen) bei abnehmbarem Verschlusssto
pfen Frontscheibenwaschanlage (konrollieren + nachfüllen) Kühlflüssigkeit (kontrollieren + nachfüllen) Bremsflüssigkeit (kontrollieren + nachfüllen) Flüssigkeit Servolenkung (komtrollieren + nachfüllen je nach Ausstattung)
Funktionstüchtigkeit der Licht und Signalanlage Zustand der Scheiben, Scheinwerfer, Streuscheiben der Leuchten und Rückspiegel Hupe Spritzdüsen der Scheibenwaschanlage Zustand der Scheibenwischerblätter Zustand und Spannung der Keilriemen der Zusatzaggregate Wirksamkeit der Handbremse Dichtigkeit und Zustand der Hydrauliksysteme (Schläuche, Gehäuse u nd Ölwanne) Zustand der Gummimanschetten Bremsbeläge o Zustand und Spiel der Naben, Spurstangen, Kugelgelenke, Sil entbuchsen Dichtigkeit der Stoßdämpfer Verschleiß der hinteren Bremsbeläge Reifenzustand und Reifendruck (einschließlich Ersatzrad) Abgasuntersuchung gemäß geltender Gesetzgebung Pollenfilter (je nach Ausstattung)o Sichtkontrolle des gesamten Fahrzeugs

Unter allen Fahrbedingungen oBei besonderen Bedingungen * Je nach Land
WECHSEL
AUSTAUSCH
FÜLLSTÄNDE
KONTROLLEN
PROBEFAHRT AUF DER STRASSE
PEUGEOTWARTUNG STUFE A UND C UND ZWISCHENDURCHSICHT

DIE PEUGEOT WARTUNG
24
BENZIN BENZIN
(1) Mindestgüteklasse: Benzinmotoren: ACEA A3 und API SH/SJ ACEA= Association des Constructeurs Européens Automobiles API= American Petroleum Institute
Bei der Verwendung von Motoröl, das nicht der Norm ACEA A3B3 entsp richt, gilt der Wartungsplan für " Besondere Einsatzbedingungen", bei dem die Wartungsabstände kürzer sind.
* Dieses Energiesparöl kann nur für die hierfür vorgesehenen Motore n verwendet werden.

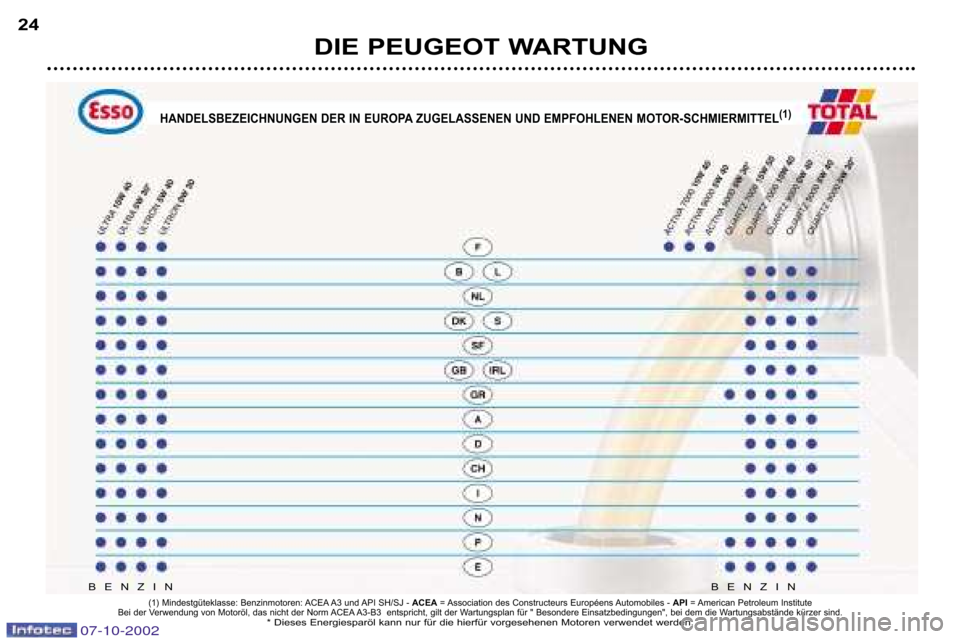

HANDELSBEZEICHNUNGEN DER IN EUROPA ZUGELASSENEN UND EMPFOHLENEN MOTORSC HMIERMITTEL(1)
07-10-2002

DIE PEUGEOT WARTUNG25
EMPFOHLENE UND ZUGELAS
SENE SCHMIERMITTEL
Die in der nebenstehenden Tabelle
aufgeführten Ölsorten sind für die mei
sten Betriebszwecke geeignet.
Die nebenstehende Grafik gibt den
optimalen Viskositätsbereich für die
jeweiligen Betriebstemperaturen an.
Es können auch vollsynthetische Öle
verwendet werden.
In Ermangelung teilsynthetischer oder
vollsynthetischer Öle können auch
Öle der Güteklasse API SH/SJ ver
wendet werden. Für diesen Fall sollte
der Wartungsplan für "Besondere
Einsatzbedingungen" eingehalten wer
den, der kürzere Wartungsabstände
vorsieht.
Scheuen Sie sich nicht, sich von
einem PEUGEOTVertragshändler
beraten zu lassen, um die guten
Fahreigenschaften Ihres Fahrzeugs
zu erhalten und die Wartungskosten
so günstig wie möglich zu gestalten.
In außereuropäischen Ländern wen
den Sie sich bitte an den örtlichen
PEUGEOTVertragshändler.
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BV TOTAL TRANSMISSION BV
Getriebe 75W80 T. Nr. 9736.41 75W80
VORGSCHRIEBEN
Automatikgetriebe ATF 4HP20AL4
AL4 T.Nr. 9736.22
Servolenkung ESSO ATF D TOTAL FLUIDE AT42 T.Nr. 9730.94
Bremsflüssigkeit PEUGEOT DOT4
KühlflüssigkeitPROCOR TM108/GLYSANTIN G33 oder REVKOGEL 2000
VORGESCHRIEBEN Schutz bis –35°C
Sonstige zugelassene Betriebsstoffe
07-10-2002

BETRIEBSKONTROLLE
26
1.Kontrollleuchte für nicht
angelegten Sicherheitsgurt*
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags*
3. Kontrollleuchte für Front und
Seitenairbags
4. Kontrollleuchte für Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für
Nebelschlussleuchte
7. Fahrtrichtungsanzeiger links
8. Kilometerzähler, Wartungsanzeige
und Motorölstandsanzeige 9.
Fahrtrichtungsanzeiger rechts
10. Kontrollleuchte für
Motorselbstdiagnose
11 . Kontrollleuchte für Fernlicht
12. Kontrollleuchte für Handbremse,
Bremsflüssigkeitsstand und Defekt
des elektronischen
Bremskraftverteilers
13. Kontrollleuchte für Abblendlicht
14. Kontrollleuchte für
Batterieladezustand
15. Kontrollleuchte für Motoröldruck
und temperatur
16. Kontrollleuchte für Temperatur und
Kühlflüssigkeitsstand 17.
Öltemperaturanzeige
18. Knopf für Kilometerzähler
19.
Kontrollleuchte STOP sofort anhalten20. Tachometer
21. Anzeige für
Kühlflüssigkeitstemperatur
22. Drehzahlmesser
23. Knopf für Helligkeitsregler
24. Kraftstofftankanzeige
25. Kraftstoffreserveleuchte
26.
Kontrollleuchte für das elektronische
Stabilitätsprogramm (ESP/ASR)
* Je nach Bestimmung
INSTRUMENTENTAFEL: MECHANISCHES GETRIEBE
07-10-2002

BETRIEBSKONTROLLE27
1. Kontrollleuchte für nicht angelegten
Gurt*
2. Kontrollleuchte für Inaktivierung
des Beifahrerairbags*
3. Kontrollleuchte für Front und
Seitenairbags
4. Kontrollleuchte für Nebelscheinwerfer
5. Kontrollleuchte für
Antiblockiersystem (ABS)
6. Kontrollleuchte für Nebelschlussleuchte
7. Fahrtrichtungsanzeiger links
8. Kilometerzähler, Wartungsanzeige
und Ölstandsanzeige 9.
Fahrtrichtungsanzeiger rechts
10. Kontrollleuchte für
Motorselbstdiagnose
11 . Kontrollleuchte für Fernlicht
12. Kontrollleuchte für Handbremse,
Bremsflüssigkeitsstand und Defekt des
elektronischen Bremskraftverteilers
13. Kontrollleuchte für Abblendlicht
14. Kontrollleuchte für Batterieladezustand
15. Kontrollleuchte für Motoröldruck
und temperatur
16. Kontrollleuchte für Kühlflüssigkeitsstand
17. Schaltprogramme Automatik 18.
Anzeige des Getriebeganges
19. Knopf für Kilometerzähler
20. Kontrollleuchte STOP sofort anhalten
21. Tachometer
22. Anzeige für
Kühlflüssigkeitstemperatur
23. Drehzahlmesser
24. Knopf für Helligkeitsregler
25. Kraftstofftankanzeige
26. Kraftstoffreserveleuchte
27.
Kontrollleuchte für das elektronische
Stabilitätsprogramm (ESP/ASR)
* Je nach Bestimmung
INSTRUMENTENTAFEL AUTOMATIKGETRIEBE
07-10-2002

BETRIEBSKONTROLLE
28
Kontrollleuchte für
Feststellbremse,
Bremsflüssigkeitsstand
und Defekt des
elektronischen
Bremskraftverteilers (EBV)
Gekoppelt mit der STOPWarnleuchte.
Zeigt an, dass:
– die Feststellbremse angezogen oder nicht
richtig gelöst ist,
– die Bremsflüssigkeit zu stark abgesunken ist (wenn die Leuchte weiterbrennt, auch
nachdem die Bremse gelöst wurde),
– ein Defekt am elektronischen Bremskraftverteiler (EBV) vorliegt, wenn
sie gleichzeitig mit der ABSKontrollleuchte
aufleuchtet.
Unbedingt sofort anhalten
PEUGEOTVertragshändler aufsuchen.
BETRIEBSKONTROLLE
Wenn eine Kontrollleuchte bei laufendem
Motor dauernd brennt oder blinkt, ist dies
ein Hinweis auf eine Betriebsstörung bei
dem betreffenden Aggregat. Bei bestimm
ten Kontrollleuchten ertönt beim
Aufleuchten gleichzeitig ein akustisches
Warnsignal und eine Meldung erscheint auf
dem Multifunktionsbildschirm. Beachten
Sie diese Warnung und suchen Sie
schnellstmöglich einen PEUGEOT
Vertragshändler auf. Wenn die STOP
Warnleuchte während der Fahrt aufleuchtet,
müssen Sie unbedingt anhalten, und zwar
so, dass größtmögliche Sicherheit gewähr
leistet ist.
Kontrollleuchte für
Antiblockiersystem
(ABS)
Sie leuchtet bei jedem Einschalten der
Zündung für die Dauer von 3 Sekunden.
Wenn sie nicht erlischt oder bei mehr als
12 km/h aufleuchtet, weist dies auf eine
Störung im ABS hin.
Das Fahrzeug wird jedoch weiterhin herkömmlich
gebremst, und zwar mit Bremskraftverstärkung.
Beim Aufleuchten dieser Kontrollleuchte
ertönt gleichzeitig ein akustisches Signal ver
bunden mit der Meldung
"Anomalie ABS"auf dem Multifunktionsbildschirm.
PEUGEOTVertragshändler aufsuchen.
Kontrollleuchte für
Motoröldruck
und temperatur
Gekoppelt mit der Warnleuchte
"STOP sofort anhalten".
Unbedingt sofort anhalten
Diese Kontrollleuchte zeigt an:
zu niedrigen Öldruck,
Ölmangel im Schmierkreis. Öl nach füllen,
zu hohe Öltemperatur. Beim Aufleuchten der Kontrollleuchte
ertönt gleichzeitig ein akustisches
Signal. Geschwindigkeit verl angsa
men, um die Temperatur absinken
zu lassen.
PEUGEOTVertragshändler aufsuchen.
Kontrollleuchte für
Kühlflüssigkeitsstand
und temperatur
Gekoppelt mit der STOPWarnleuchte.
Unbedingt sofort anhalten
Warten bis der Motor abgekühlt ist, um
Flüssigkeit nachzufüllen.
Der Kühlkreislauf steht unter Druck.
Zum Nachfüllen bei einer Panne den
Verschluss zur Vermeidung von
Verbrühungen um zwei Umdrehungen auf
drehen, um den Druck absinken zu lassen.
Sobald der Druck abgesunken ist,
Verschluss ganz entfernen und Flüssigkeit
nachfüllen.
PEUGEOTVertragshändler aufsuchen.
Warnleuchte (STOP)
sofort anhalten
Gekoppelt mit der Kontrollleuchte für
"Motoröldruck", "Kühlflüssigkeitsstand
und temperatur", "Feststellbremse",
"Bremsflüssigkeitsstand" und "Defekt
des elektronischen Bremssystems".
Unbedingt sofort anhalten, wenn
die Leuchte bei laufendem Motor
blinkt.
PEUGEOTVertragshändler aufsuchen.
07-10-2002
