2001 YAMAHA YZ426F Notices Demploi (in French)

4 - 74
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
AUSBAU
Rotor
1. Demontieren:
lMutter (Rotor) 1
lBeilagscheibe
Den Rotorhalter 2 verwenden.
Rotorhalter
YU-1235/90890-01235
2. Demontieren:
lRotor 1
Den Polrad-Abzieher 2 verwenden.
HINWEIS:
Den Polrad-Abzieher gegen den Uhrzeiger-
sinn festdrehen.
Polrad-Abzieher
YM-1189/90890-01189
PRÜFUNG
CDI-Schwungradmagnetzünder
1. Kontrollieren:
lRotor-Innenfläche a
lStator-Außenfläche b
Beschädigung ® Kurbelwellenschlag
und Kurbelwellenlager kontrollieren.
Falls erforderlich, den Schwungradma-
gneten und/oder -Stator erneuern.
Scheibenfeder
1. Kontrollieren:
lScheibenfeder 1
Beschädigung ® Erneuern. POINTS DE DEPOSE
Rotor
1. Déposer:
lEcrou (rotor) 1
lRondelle ordinaire
Utiliser l’outil de maintien de rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
2. Déposer:
lRotor 1
Utiliser l’extracteur de volant 2.
N.B.:
Pour installer l’extracteur du volant, la tourner dans
le sens inverse des aiguilles d’une montre.
Extracteur de volant
YM-1189/90890-01189
CONTROLE
Magnéto CDI
1. Contrôler:
lSurface interne de rotor a
lSurface externe de stator b
Endommagement ® Examiner la déforma-
tion du vilebrequin et le coussinet de vile-
brequin.
Si nécessaire, changer le stator et/ou le
magnéto CDI.
Clavette de demi-lune
1. Contrôler:
lClavette de demi-lune 1
Endommagement ® Changer.

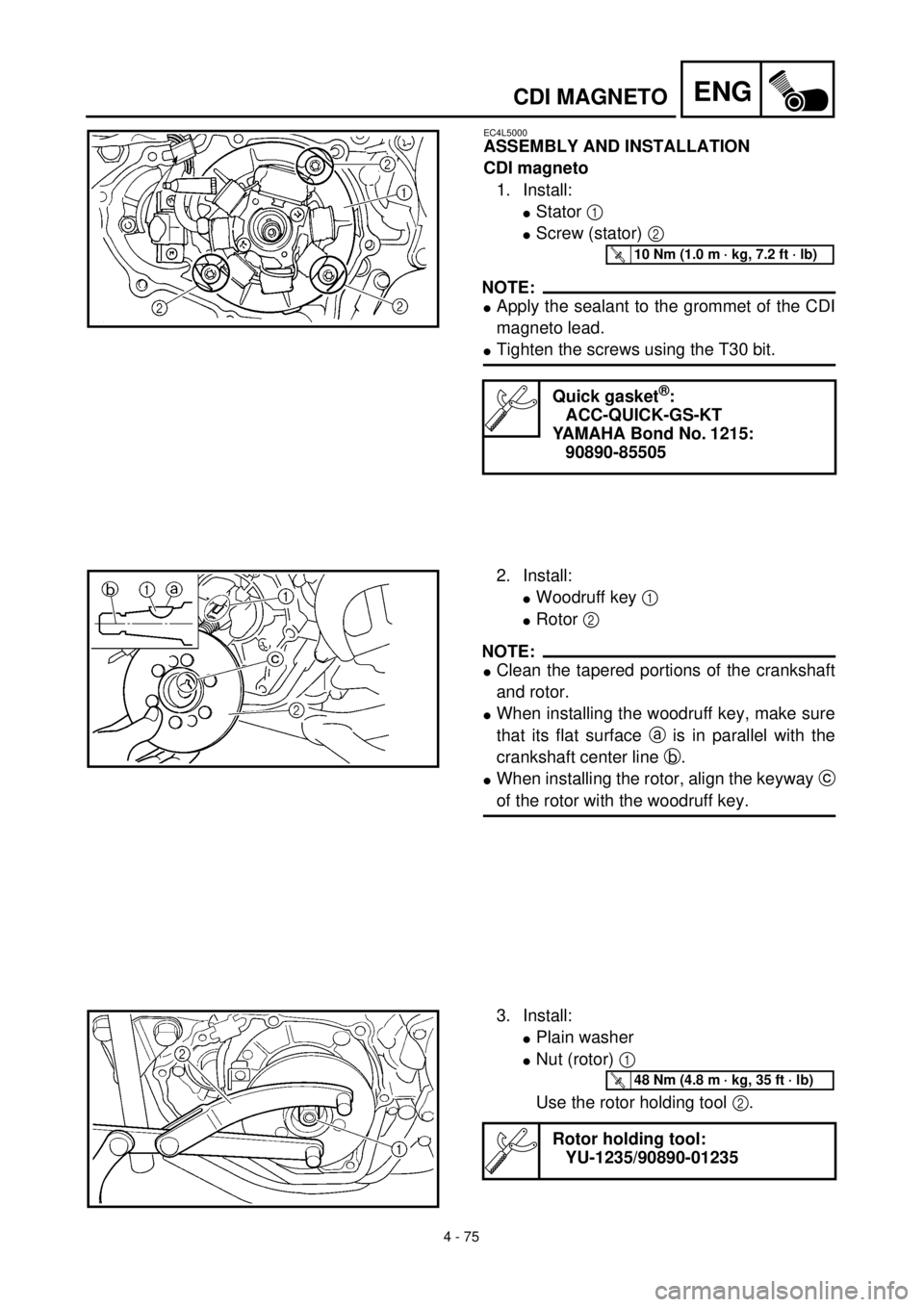

4 - 75
ENGCDI MAGNETO
EC4L5000
ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
lStator 1
lScrew (stator) 2
NOTE:
lApply the sealant to the grommet of the CDI
magneto lead.
lTighten the screws using the T30 bit.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
lWoodruff key 1
lRotor 2
NOTE:
lClean the tapered portions of the crankshaft
and rotor.
lWhen installing the woodruff key, make sure
that its flat surface a is in parallel with the
crankshaft center line b.
lWhen installing the rotor, align the keyway c
of the rotor with the woodruff key.
3. Install:
lPlain washer
lNut (rotor) 1
Use the rotor holding tool 2.
Rotor holding tool:
YU-1235/90890-01235
T R..48 Nm (4.8 m · kg, 35 ft · lb)

4 - 75
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
ZUSAMMENBAU UND MONTAGE
CDI-Schwungradmagnetzünder
1. Montieren:
lStator 1
lSchraube (Stator) 2
HINWEIS:
lDichtmittel auf den Ösenring des Zuleitungs-
kabels für den CDI-Schwungradmagnetzün-
der auftragen.
lDie Schrauben mit einer T30-Stecknuß fest-
ziehen.
Quick Gasket®
ACC-QUICK-GS-KT
YAMAHA Dichtmasse Nr. 1215
90890-85505
T R..10 Nm (1,0 m · kg)
2. Montieren:
lScheibenfeder 1
lRotor 2
HINWEIS:
lKurbelwellenzapfen und Rotor reinigen.
lBeim Einbau der Scheibenfeder darauf ach-
ten, daß deren flache Seite a parallel zur
Mittellinie b der Kurbelwelle angeordnet ist.
lBeim Einbau des Rotors die Nut c im Rotor
auf die Scheibenfeder ausrichten.
3. Montieren:
lBeilagscheibe
lMutter (Rotor) 1
Den Rotorhalter 2 verwenden.
Rotorhalter
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg)
ASSEMBLAGE ET MONTAGE
Magnéto CDI
1. Monter:
lStator 1
lVis (stator) 2
N.B.:
lEnduire l’œillet du fil de la magnéto CDI de pâte
d’étanchéité.
lSerrer les vis à l’aide de l’embout T30.
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
lClavette de demi-lune 1
lRotor 2
N.B.:
lNettoyer la partie conique de l’extrémité du vile-
brequin et le rotor.
lLors du montage de la clavette fendue, s’assurer
que sa surface plane a est parallèle à la ligne
centrale b du vilebrequin.
lLorsqu’on monte le rotor, aligner la rainure c du
rotor avec la clavette de demi-lune.
3. Monter:
lRondelle ordinaire
lEcrou (rotor) 1
Utiliser l’outil de maintien de rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg, 35 ft · lb)

4 - 76
ENGCDI MAGNETO
4. Connect:
lCDI magneto lead
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
5. Install:
lGasket [crankcase cover (left)]
lCrankcase cover (left) 1
lHose holder (cylinder head breather
hose) 2
lBolt [crankcase cover (left)]
NOTE:
Tighten the screws in stage, using a crisscross
pattern.
6. Install:
lShift pedal 1
lBolt (shift pedal)
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 2 mm a above the top of the footrest.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 76
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
4. Anschließen:
lCDI-Schwungradmagnetzünder-Kabel
Siehe unter “KABELFÜHRUNG” im KA-
PITEL 2.
5. Montieren:
lDichtung [Kurbelgehäusedeckel (links)]
lKurbelgehäusedeckel (links) 1
lHalterung (Zylinderkopf-Entlüftungs-
schlauch) 2
lSchraube [Kurbelgehäusedeckel (links)]
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
6. Montieren:
lFußschalthebel 1
lSchraube (Fußschalthebel)
HINWEIS:
Bei der Fußschalthebel-Montage auf der
Schaltwelle sicherstellen, daß die Mitte der
Fußschalthebel-Auflage 2 mm a oberhalb der
Oberkante der Fußraste liegt.
New
T R..10 Nm (1,0 m · kg)
4. Connecter:
lFil de magnéto CDI
Se référer au paragraphe “DIAGRAMME
DE CHEMINEMENT DE CABLE” au
CHAPITRE 2.
5. Monter:
lJoint [couvercle de carter (gauche)]
lCouvercle de carter (gauche) 1
lSupport de flexible (reniflard de culasse) 2
lBoulon [couvercle de carter (gauche)]
N.B.:
Serrer les vis par étapes dans un ordre entrecroisé.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
lPédale de sélecteur 1
lBoulon (pédale de sélecteur)
N.B.:
En remontant la pédale de sélecteur sur l’arbre de
sélecteur, s’assurer de placer le centre de la pédale
de sélecteur 2 mm a au-dessus du repose-pied.

4 - 77
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

ENG
4 - 77
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und -füh-
rungMotorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öl-
tank-BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-
Kabel lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un
support approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompression Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR
CDI”.
Reniflard de culasse et reniflard de
réservoir d’huileSe reporter à la section “ARBRE A
CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT
DE L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.

4 - 78
ENGENGINE REMOVAL
Extent of removal:1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Engine skidplate 1
2 Neutral switch 1
3 Oil hose 2
4 Chain cover 1
5 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 6 Lock washer 1
7 Drive sprocket 1
8 Clip 1
9 Bolt (brake pedal) 1
10 Brake pedal 1
11 Engine upper bracket (right) 1
12 Engine upper bracket (left) 1
13 Engine lower bracket 2
14 Engine mounting bolt 3
15 Pivot shaft 1
Refer to “REMOVAL POINTS”.
16 Engine 1
1
