4 - 82
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:
1
Kurbelgehäusehälften trennen
2
Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTREN-
NEN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE
UND SCHALTWELLE”.
Segment
StatorSiehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (40 mm) 3
Siehe unter “AUSBAU”. 4 Schraube (50 mm) 4
5 Schraube (60 mm) 2
6 Schraube (75 mm) 3
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Kurbelgehäusehälfte (rechts) 1
10Kurbelgehäusehälfte (links)
1
21

CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:
1
Séparation du carter
2
Dépose du carter
Organisation de la dépose Ordre Nom de pièce Qté Remarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au
piedSe reporter à la section “AXE DE DEMAR-
REUR AU PIED ET ARBRE DE SELEC-
TEUR”.
Barillet
Stator Se reporter à la section “MAGNETO CDI”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (40 mm) 3
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (50 mm) 4
5 Boulon (60 mm) 2
6 Boulon (75 mm) 3
7 Guide de flexible 1
8 Support de câble d’embrayage 1
9 Carter (droit) 1
10 Carter (gauche) 1
21

4 - 83

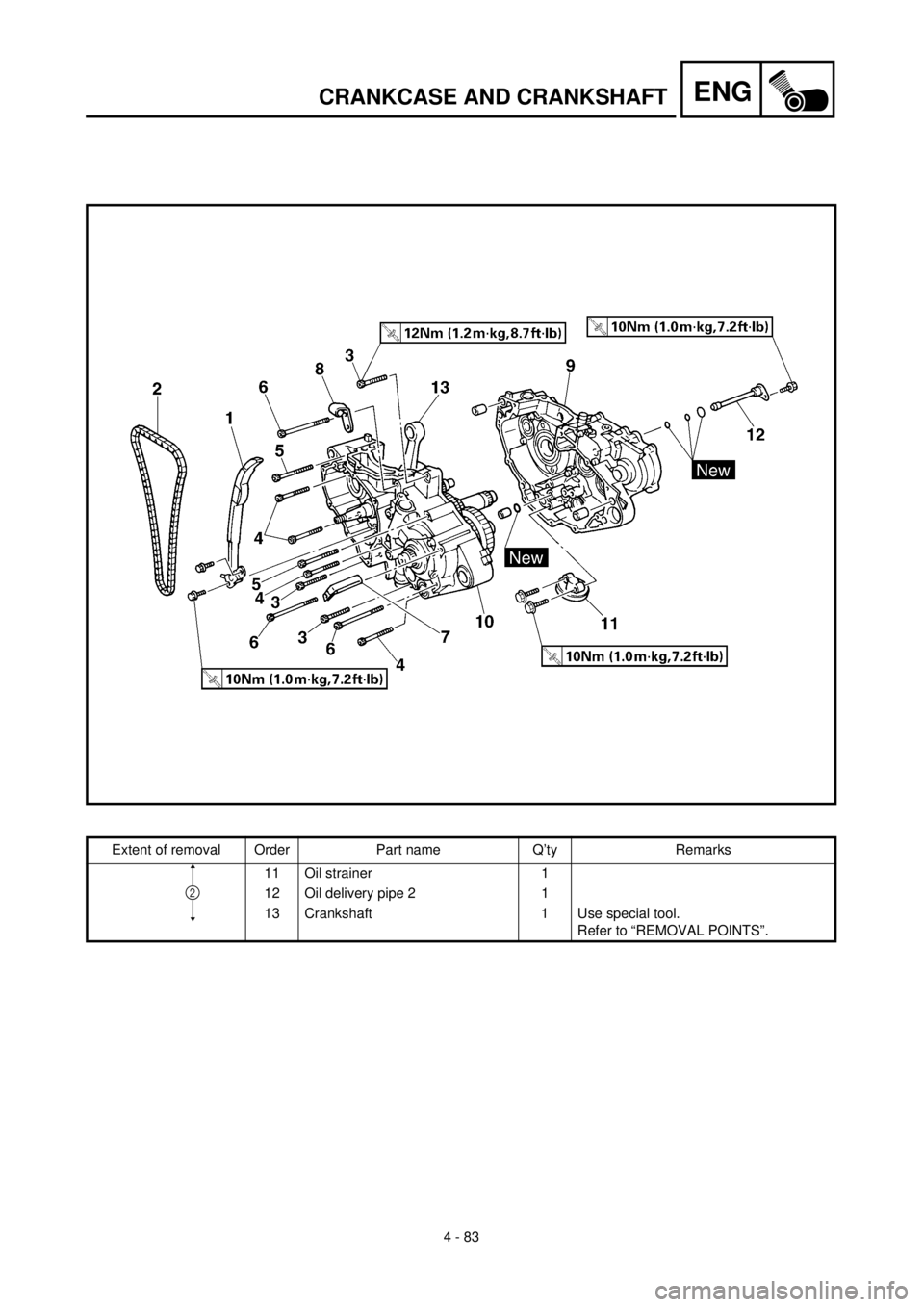

ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
11 Oil strainer 1
12 Oil delivery pipe 2 1
13 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2

ENG

4 - 83
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11
Ölsieb1
12 Ölzufuhrleitung 2 1
13 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Carter d’huile 1
12 Tuyau d’arrivée d’huile 2 1
13 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2

4 - 84
ENGCRANKCASE AND CRANKSHAFT

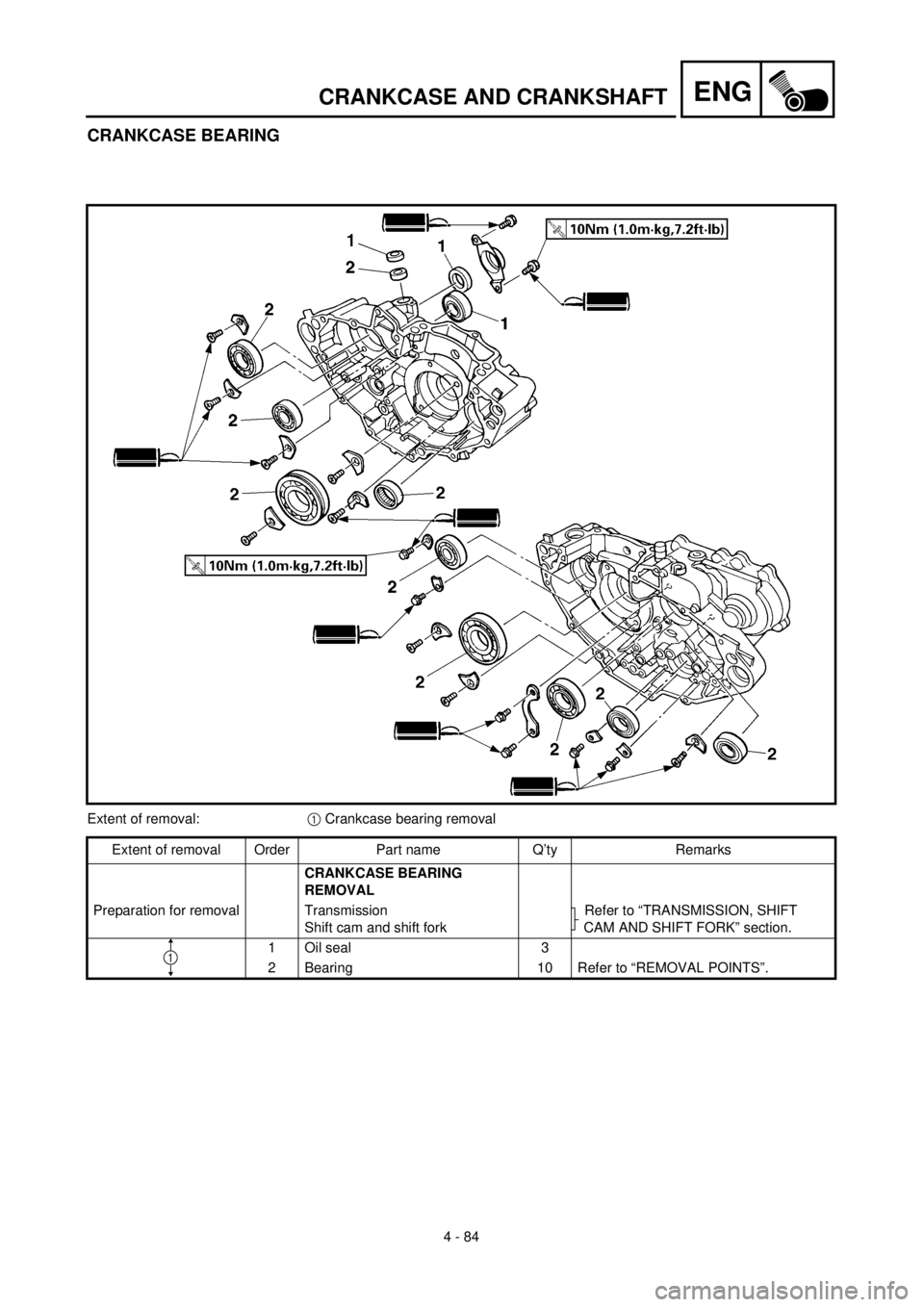

CRANKCASE BEARING
Extent of removal:1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission
Shift cam and shift forkRefer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
1 Oil seal 3
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

ENG
4 - 84
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLENLAGER
Demontage-Arbeiten:1 Kurbelwellenlager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER
DEMONTIEREN
Vorbereitung für den
AusbauGetriebe
Schaltnocke und SchaltgabelSiehe unter “GETRIEBE, SCHALT-
WALZE UND SCHALTGABELN”.
1 Dichtring 3
2 Lager 10 Siehe unter “AUSBAU”.
1
ROULEMENTS DE CARTER
Organisation de la dépose:1 Depose des roulements de carter
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES ROULEMENTS
DE CARTER
Préparation à la dépose Boîte à vitesses
Tambour et fourchette de sélectionSe reporter à la section “BOITE A VITES-
SES, TAMBOUR ET FOURCHETTE DE
SELECTION”.
1 Bague d’étanchéité 3
2 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1

4 - 85
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
lCrankcase (right)
lCrankcase (left)
Separation steps:
lRemove the crankcase bolts, hose guide
and clutch cable holder.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
lRemove the crankcase (right).
NOTE:
lPlace the crankcase with its left side
downward and split it by inserting a screw-
driver tip into the splitting slit a in the
crankcase.
lLift the crankcase (right) horizontally while
lightly patting the case splitting slit and
engine mounting boss using a soft ham-
mer, and leave the crankshaft and trans-
mission with the crankcase (left).
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.
lRemove the dowel pins and O-ring.
a

4 - 85
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
AUSBAU
Kurbelgehäuse
1. Trennen:
lKurbelgehäusehälfte (rechts)
lKurbelgehäusehälfte (links)
Arbeitsschritte
lKurbelgehäuse-Schrauben, Kabelführung
und Kupplungszug-Halterung demontie-
ren.
HINWEIS:
Alle Schrauben um eine Viertelumdrehung
lockern, danach ganz herausschrauben.
lKurbelgehäusehälfte (rechts) abnehmen.
HINWEIS:
lDas Kurbelgehäuse so ablegen, daß die
linke Seite nach unten weist und das
Gehäuse teilen, indem die Spitze eines
Flachklingen-Schraubendrehers in den
dafür vorgesehenen Schlitz a im Kurbel-
gehäuse gesteckt wird.
lDen Teilungsschlitz im Gehäuse und die
Motor-Montagehalterung mit einem Kunst-
stoff- oder Gummihammer leicht anprellen
und das Kurbelgehäuse (rechts) horizon-
tal abheben. Dabei verbleiben Kurbelwelle
und Getriebe in der anderen (linken) Kur-
belgehäusehälfte.
ACHTUNG:
Nur mit einem Gummihammer auf das
Kurbelgehäuse schlagen. Nur auf ver-
stärkte Bereiche des Gehäuses, niemals
auf die Paßflächen schlagen. Ruhig und
sorgfältig arbeiten. Falls die Gehäuse-
hälften nicht gleichmäßig auseinander-
gehen, diese wieder zusammenbringen
und von vorn beginnen. Sicherstellen,
daß alle Schrauben demontiert sind.
lPaßstifte und O-Ringe demontieren.
POINTS DE DEPOSE
Carter
1. Séparer:
lDemi-carter (droit)
lDemi-carter (gauche)
Etapes de la séparation:
lDéposer les boulons de carter, le guide de
flexible et le support de câble d’embrayage.
N.B.:
Desserrer chaque boulon d’un quart de tour à la
fois, et quand tous les boulons sont desserrés, les
déposer.
lDéposer le demi-carter (droit).
N.B.:
lDéposer le carter le côté gauche vers le bas et
le séparer en insérant la pointe d’un tournevis
dans la fente de séparation a du carter.
lSoulever uniformément le demi-carter droit
tout en tapotant légèrement la fente de sépara-
tion ainsi que la noix de montage du moteur à
l’aide d’un maillet en plastique. Le carter et la
boîte à vitesses restent attachés au demi-carter
gauche.
ATTENTION:
Utiliser un maillet en plastique, et ne taper
que sur les portions renforcées du carter. Ne
pas taper sur les plans de joint. Travailler len-
tement et avec précaution, en s’assurant que
les deux demi-carters se séparent uniformé-
ment. Si elles restent collées d’un côté, relâ-
cher le boulon presseur, rétablir le
parallélisme, et recommencer. Si le carter ne
se sépare pas, vérifier si on n’a pas oublié
d’enlever un boulon ou une vis. Il ne faut sur-
tout pas forcer.
lDéposer les goupilles de serrage et la bague
d’étanchéité.

4 - 86
ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
lCrankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankshaft bearing
1. Remove:
lBearing 1
NOTE:
lRemove the bearing from the crankcase by
pressing its inner race.
lDo not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
lTiming chain
Cracks/stiff ® Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
lTiming chain guide
Wear/damage ® Replace.
EC4N4101
Crankcase
1. Inspect:
lContacting surface a
Scratches ® Replace.
lEngine mounting boss b, crankcase
Cracks/damage ® Replace.
2. Inspect:
lBearing
Rotate inner race with a finger.
Rough spot/seizure ® Replace.
3. Inspect:
lOil seal
Wear/damage ® Replace.
