2001 YAMAHA YZ426F Notices Demploi (in French)

4 - 50
ENG
EMBRAYAGE
KUPPLUNG
3. Montieren:
lSicherungsscheibe 1
lMutter (Kupplungsnabe) 2
HINWEIS:
Die Kupplungsnabe mit dem Universal-Kupp-
lungshalter 3 gegenhalten.
Nur USA und CAN
õNicht USA und CAN
Universal-Kupplungshalter
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg)
4. Die Lasche der Sicherungsscheibe 1
umbiegen.
5. Montieren:
lReibscheiben 2 (d = ø119 mm) 1
lKupplungsscheiben 2
HINWEIS:
lDie Kupplungsscheiben und Reibscheiben 2
abwechselnd auf der Kupplungsnabe anbrin-
gen, wobei mit einer Reibscheibe zu begin-
nen und mit der Reibscheibe zu enden ist.
lMotoröl auf den Reib- und Kupplungsschei-
ben auftragen.
6. Montieren:
lLager 1
lBeilagscheibe 2
lSicherungsring 3
(an Druckstange 1 4)
HINWEIS:
Motoröl auf Lager und Beilagscheibe auftra-
gen.
New
3. Monter:
lRondelle-frein 1
lEcrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien d’embrayage 3 pour
maintenir la noix d’embrayage.
Pour les E.-U. et le Canada
õExcepté pour les E.-U. et le Canada
Outil de maintien d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
4. Courber la languette de la rondelle-frein 1.
5. Monter:
lDisque de friction 2 [d = ø119 mm
(4,69 in)] 1
lDisque d’embrayage 2
N.B.:
lMettre alternativement les disques d’embrayage et
les disques de friction 2 en place sur la noix
d’embrayage, en commençant par un disque de fric-
tion et en terminant par un disque de friction.
lAppliquer de l’huile moteur sur les disques de
friction et les disques d’embrayage.
6. Monter:
lRoulement 1
lRondelle ordinaire 2
lCirclip 3
Sur le champignon de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roulement et la
rondelle ordinaire.
New

4 - 51
ENGCLUTCH
7. Install:
lPush rod 2 1
lBall 2
lPush rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.
8. Install:
lPressure plate 1
9. Install:
lClutch spring
lBolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
10. Install:
lGasket (clutch cover) 1
lDowel pin 2
New
11. Install:
lClutch cover 1
lBolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 51
ENG
7. Montieren:
lDruckstange 2 1
lKugel 2
lDruckstange 1 3
HINWEIS:
Lithiumfett auf Druckstangen 1 und 2 und Ku-
gel auftragen.
8. Montieren:
lDruckplatte 1
9. Montieren:
lKupplungsfeder
lSchraube (Kupplungsfeder)
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
T R..8 Nm (0,8 m · kg)
10. Montieren:
lDichtung (Kupplungsdeckel) 1
lPaßstifte 2
New
11. Montieren:
lKupplungsdeckel 1
lSchraube (Kupplungsdeckel)
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
T R..10 Nm (1,0 m · kg)
EMBRAYAGE
KUPPLUNG
7. Monter:
lChampignon de débrayage 2 1
lBille 2
lChampignon de débrayage 1 3
N.B.:
Appliquer de la graisse de savon au lithium sur le
champignon de débrayage 1, 2 et la bille.
8. Monter:
lPlaque de pression 1
9. Monter:
lRessort d’embrayage
lBoulon (ressort d’embrayage)
N.B.:
Serrer les boulon par étapes dans un ordre entre-
croisé.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Monter:
lJoint (couvercle d’embrayage) 1
lGoujons 2
New
11. Monter:
lCouvercle d’embrayage 1
lBoulon (couvercle d’embrayage)
N.B.:
Serrer les boulons par étapes, dans un ordre entre-
croisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 52
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
OIL FILTER, WATER PUMP AND CRANKCASE COVER (RIGHT)
OIL FILTER, WATER PUMP AND CRANKCASE COVER (RIGHT)
Extent of removal:1 Oil filter removal2 Water pump removal
3 Crankcase cover (right) removal
Extent of removal Order Part name Q’ty Remarks
OIL FILTER, WATER PUMP
AND CRANKCASE COVER
(RIGHT) REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cover Refer to “CLUTCH” section.
1 Oil filter cover 1
2 Oil filter 1
3 Coolant pipe 2 1
4 Water pump housing 1
5 Pin 2
6 Oil delivery pipe 1
1
2
3

ENG
4 - 52
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)
Demontage-Arbeiten:1 Ölfilter demontieren2 Wasserpumpe demontieren
3 Ausbau des Kurbelgehäusedeckels (rechts)
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTER, WASSERPUMPE
UND KURBELGEHÄUSEDEK-
KEL (RECHTS) DEMONTIEREN
Vorbereitung für den
AusbauMotoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” im KAPITEL 3.
Krümmer Siehe “KRÜMMER UND SCHALL-
DÄMPFER”.
FußbremshebelSiehe unter “MOTOR DEMONTIEREN”.
Kupplungsdeckel Siehe unter “KUPPLUNG”.
1
Ölfilter-Gehäusedeckel1
2 Ölfilter 1
3 Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6 Ölzufuhrleitung 1
1
2
3
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER
(DROIT)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
Organisation de la dépose:1 Dépose du filtre à huile2 Dépose de la pompe à eau
3 Dépose du demi-carter droit
Organisation de la dépose Ordre Nom de pièce Qté Remarques
FILTRE A HUILE, POMPE A
EAU ET COUVERCLE DE CAR-
TER (DROIT)
Préparation à la dépose Vidanger le moteur. Se reporter la section “CHANGEMENT DE
L’HUILE MOTEUR” au chapitre 3.
Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT” au
chapitre 3.
Tuyau d’échappement Se reporter à la section “TUYAU D’ECHAPPE-
MENT ET SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU
MOTEUR”.
Couvercle d’embrayage Se reporter à la section “EMBRAYAGE”.
1 Couvercle de filtre à huile 1
2 Filtre à huile 1
3 Tuyau de liquide de refroidissement 1
4 Logement de pompe à eau 1
5 Goupille 2
6 Tuyau d’arrivée d’huile 1
1
2
3

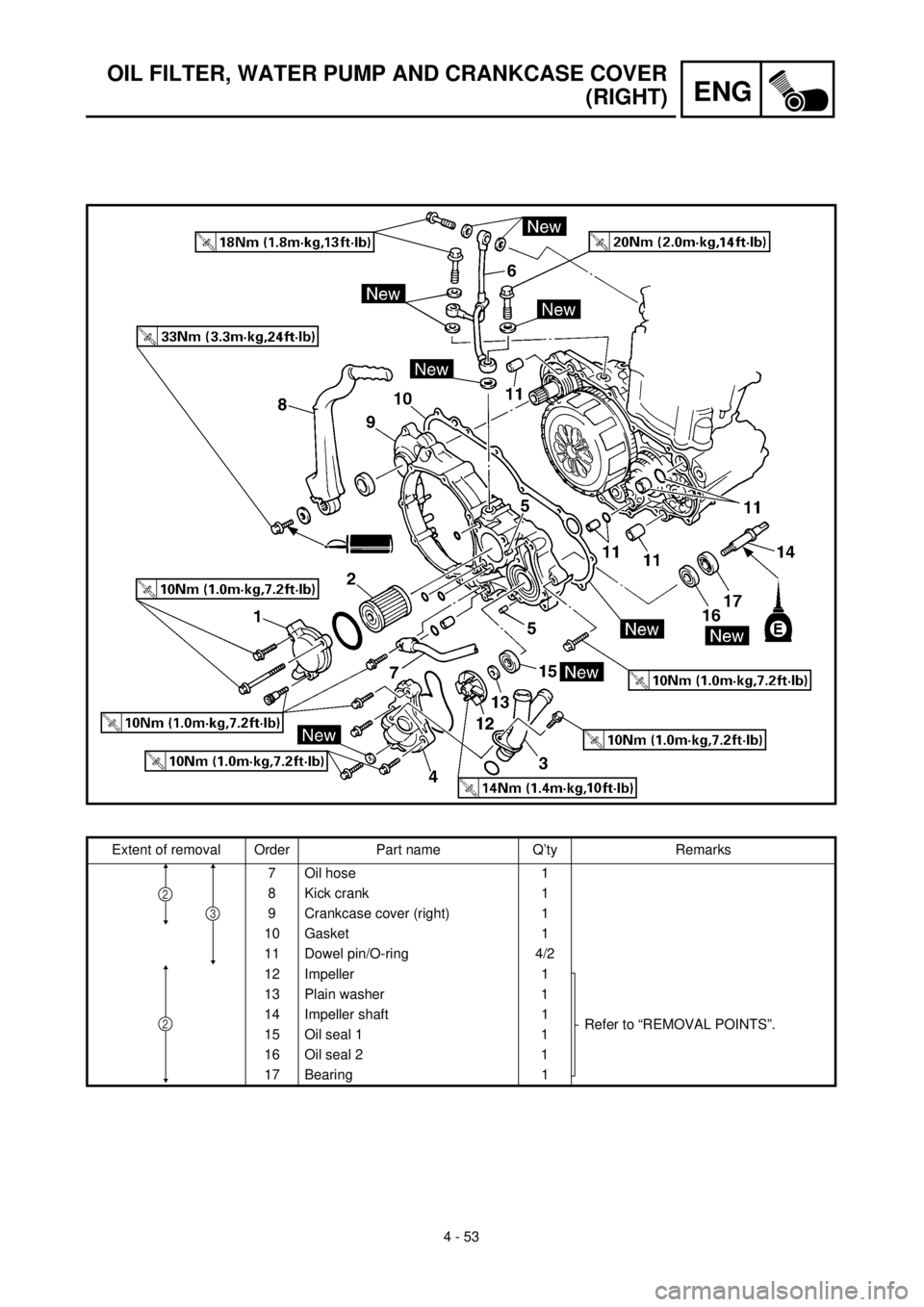

4 - 53
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Extent of removal Order Part name Q’ty Remarks
7 Oil hose 1
8 Kick crank 1
9 Crankcase cover (right) 1
10 Gasket 1
11 Dowel pin/O-ring 4/2
12 Impeller 1
Refer to “REMOVAL POINTS”. 13 Plain washer 1
14 Impeller shaft 1
15 Oil seal 1 1
16 Oil seal 2 1
17 Bearing 1
2
3
2

ENG
4 - 53 Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
7 Ölschlauch 1
8 Kickstarterhebel 1
9 Kurbelgehäusedeckel (rechts) 1
10 Dichtung 1
11 Paßstift/O-Ring 4/2
12 Flügelrad 1
Siehe unter “AUSBAU”. 13 Beilagscheibe 1
14 Flügelradwelle 1
15 Dichtring 1 1
16 Dichtring 2 1
17Lager
1
2
3
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
7 Flexible d’huile 1
8 Démarreur au pied 1
9 Couvercle de carter (droit) 1
10 Joint 1
11 Goupille de serrage/bague d’étanchéité 4/2
12 Rotor 1
Se reporter à la section “POINTS DE
DEPOSE”. 13 Rondelle ordinaire 1
14 Arbre de rotor 1
15 Bague d’étanchéité 1 1
16 Bague d’étanchéité 2 1
17Roulement
1
2
3
2
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL (RECHTS)

4 - 54
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
REMOVAL POINTS
EC4G3110
Impeller shaft
1. Remove:
lImpeller 1
lPlain washer 2
lImpeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
lBearing 1
lOil seal 2
INSPECTION
EC444200
Impeller shaft
1. Inspect:
lImpeller shaft 1
Bend/wear/damage ® Replace.
Fur deposits ® Clean.
