INSP
ADJ
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstellen:
lHochdruckstufen-Dämpfungskraft
(die Einstellschraube 1 drehen)
Die Einstellschraube 1 nach a drehen,
um die Druckstufendämpfung zu erhö-
hen (Dämpfung härter).
Die Einstellschraube 1 nach b drehen,
um die Druckstufendämpfung zu redu-
zieren (Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht2 Drehungen gelöst
(nach vollständi-
gem Hineindrehen).
lNormaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube einmal vollständig hinein-
drehen und anschließend um die vorge-
schriebene Anzahl an Drehungen wieder
lösen bzw. herausdrehen. (Die Stanzmarkie-
rungen a an der Einstellschraube und b an
der Einstellschraubenfassung müssen dabei
fluchten.)
* Nur EUROPA
ACHTUNG:
Den Einstellmechanismus nie über die
Minimal- oder Maximaleinstellung hinaus-
drehen.
Normaleinstellung
Etwa 1 1/8 Drehungen gelöst.
* Etwa 2 Drehungen gelöst.
REGLAGE DE LA FORCE D’AMORTISSEMENT A HAUTE
COMPRESSION DE L’AMORTISSEUR ARRIERE
EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG
REGLAGE DE LA FORCE
D’AMORTISSEMENT A HAUTE
COMPRESSION DE L’AMORTISSEUR
ARRIERE
1. Régler:
lForce d’amortissement à haute compres-
sion
En tournant de dispositif de réglage 1.
Plus dur a ®Augmenter la force d’amor-
tissement à haute compres-
sion. (Visser le dispositif de
réglage 1.)
Plus doux b ®Diminuer la force d’amor-
tissement à haute compres-
sion. (Dévisser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complète-
ment dévisséeDévisser de 2 tours
(à partir du réglage
maximum)
lPOSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de tours à partir de la position entiè-
rement vissée. (Ce qui aligne le repère gravé a
du dispositif de réglage avec le repère gravé b
sun le corps du dispositib de réglage.)
* Pour l’Europe
ATTENTION:
Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
Position standard:
Dévisser d’environ 1-1/8 tours
* Dévisser d’environ 2 tours
3 - 40

3 - 41
INSP
ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
lTire pressure
Out of specification ® Adjust.
NOTE:
lCheck the tire while it is cold.
lLoose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
lA tilted tire valve stem indicates that the tire
slips off its position on the rim.
lIf the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.0 kg/cm2, 15 psi)
EC36S002
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
lSpokes 1
Bend/damage ® Replace.
Loose spoke ® Retighten.
2. Tighten:
lSpokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice or a race check
spokes for looseness.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
lWheel runout
Elevate the wheel and turn it.
Abnormal runout ® Replace.

INSP
ADJ
CONTROLE DE PRESSION DES PNEUS/CONTROLE ET SERRAGE DES
RAYONS/CONTROLE DE LA ROUE
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN
UND FESTZIEHEN/RÄDER KONTROLLIEREN
REIFENLUFTDRUCK KONTROLLIEREN
1. Messen:
lReifenluftdruck
Unvorschriftsmäßig ® Einstellen.
HINWEIS:
lDen Reifenluftdruck bei kalten Reifen kon-
trollieren.
lBei zu niedrigem Reifendruck liegt die Rei-
fenwulst nicht fest an, was dazu führen kann,
daß sich der Reifen von der Felge löst.
lEin geneigter Reifenventilschaft deutet an,
daß der Reifen verrutscht ist.
lBei geneigtem Reifenventilschaft muß die
Reifenposition berichtigt werden.
Standard-Reifenluftdruck
100 kPa (1,0 bar)
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
1. Kontrollieren:
lSpeichen 1
Verzug/Beschädigung ® Erneuern.
Speichen locker ® Nachspannen.
2. Festziehen:
lSpeichen
HINWEIS:
Die Speichen müssen vor und nach dem Ein-
fahren nachgezogen werden. Nach jeder
Übungsfahrt bzw. Rennen die Speichenspan-
nung prüfen.
T R..3 Nm (0,3 m · kg)
RÄDER KONTROLLIEREN
1. Messen:
lFelgenschlag
Das Rad anheben und drehen.
Übermäßig ® Erneuern. CONTROLE DE PRESSION DES PNEUS
1. Mesurer:
lPression des pneus
Hors spécification ® Régler.
N.B.:
lVérifier le pneu alors qu’il est froid.
lDes butées de bourrelet lâches permettent au
pneu de se détacher de sa position sur la jante
lorsque la pression des pneus est basse.
lUne tige de soupape de pneu inclinée indique que
le pneu se détache de sa position sur la jante.
lSi la tige de soupape de pneu est inclinée, le pneu
a tendance à se détacher de sa position. Corriger
la position du pneu.
Pression des pneus standard:
100 kPa (1,0 kg/cm2, 15 psi)
CONTROLE ET SERRAGE DES RAYONS
1. Contrôler:
lRayons 1
Déformation/endommagement ® Changer.
Rayons desserrés ® Resserrer.
2. Serrer:
lRayon
N.B.:
Ne pas oublier de retendre les rayons avant et après
le rodage. Après un entraînement ou une course,
contrôler si les rayons ne sont pas détendus.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DE LA ROUE
1. Mesure:
lVoile de roue
Soulever la roue et la tourner.
Voile excessif ® Changer.
3 - 41

3 - 42
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
2. Inspect:
lBearing free play
Exist play ® Replace.
EC36U013
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
lSteering shaft
Grasp the bottom of the forks and gen-
tly rock the fork assembly back and
forth.
Free play ® Adjust steering head.
3. Check:
lSteering smooth action
Turn the handlebar lock to lock.
Unsmooth action ® Adjust steering ring
nut.
4. Adjust:
lSteering ring nut
Steering ring nut adjustment steps:
lRemove the number plate.
lRemove the handlebar and handle crown.
lLoosen the ring nut 1 using the ring nut
wrench 2.
Ring nut wrench:
YU-33975/90890-01403

INSP
ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
2. Kontrollieren:
lLagerspiel
Spiel ® Erneuern. 2. Vérifier:lJeu de roulement
Il y a du jeu ® Changer.
LENKKOPF KONTROLLIEREN UND
EINSTELLEN
1. Das Motorrad am Motor aufbocken, um
das Vorderrad vom Boden abzuheben.
2. Kontrollieren:
lLenkkopf
Die Gleitrohre am unteren Ende umfas-
sen und die Teleskopgabel wie gezeigt
hin und her bewegen.
Spiel ® Einstellen.
3. Kontrollieren:
lLenker (Leichtgängigkeit)
Den Lenker von Anschlag zu Anschlag
drehen.
Schwergängigkeit ® Ringmutter ein-
stellen.
4. Einstellen:
lRingmutter
Arbeitsschritte
lNummernschild demontieren.
lLenker und obere Gabelbrücke Kennzei-
chen.
lRingmutter 1 mit dem Hakenschlüssels
2 lockern.
Hakenschlüssel
YU-33975/90890-01403
CONTROLE ET REGLAGE DE LA TETE DE
FOURCHE
1. Soulever la roue avant en mettant un support
convenable sous le moteur.
2. Contrôler:
lArbre de direction
Saisir la fourche par le bas et basculer
l’ensemble en avant et en arrière.
Jeu ® Régler la tête de fourche.
3. Contrôler:
lAction régulière de la direction
Tourner le guidon à fond dans les deux
sens.
Action irrégulière ® Régler l’écrou annu-
laire de direction.
4. Régler:
lEcrou annulaire de direction
Etapes de réglage de l’écrou annulaire de
direction:
lRetirer la plaque de numéro.
lRetirer la barre de guidon et la colonne de gui-
don.
lDesserrer l’écrou de bague 1 en utilisant la
clé pour écrou annulaire 2.
Clé pour écrou annulaire:
YU-33975/90890-01403
3 - 42

3 - 43
INSP
ADJ

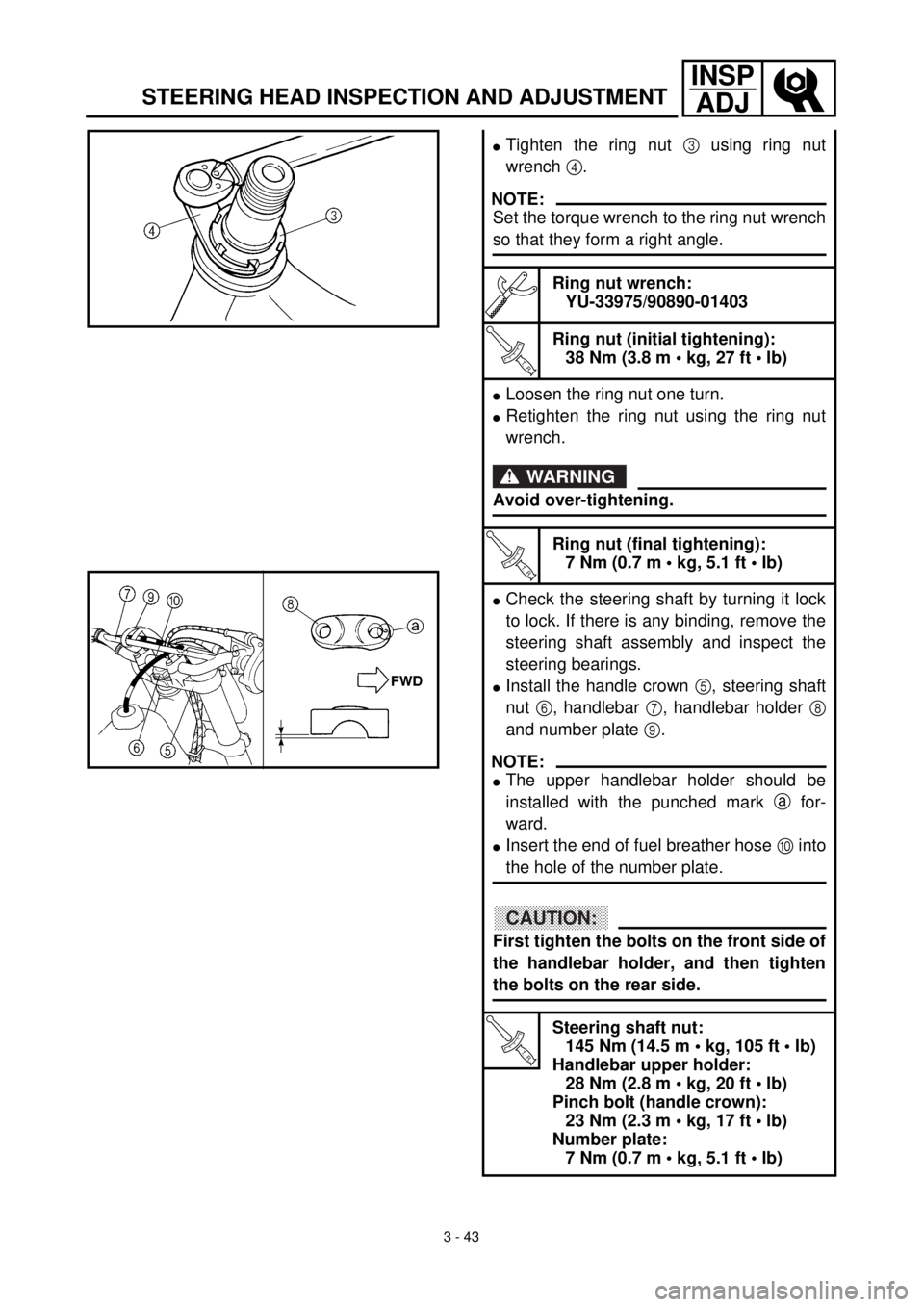

STEERING HEAD INSPECTION AND ADJUSTMENT
lTighten the ring nut 3 using ring nut
wrench 4.
NOTE:
Set the torque wrench to the ring nut wrench
so that they form a right angle.
Ring nut wrench:
YU-33975/90890-01403
T R..
Ring nut (initial tightening):
38 Nm (3.8 m • kg, 27 ft • lb)
lLoosen the ring nut one turn.
lRetighten the ring nut using the ring nut
wrench.
WARNING
Avoid over-tightening.
T R..
Ring nut (final tightening):
7 Nm (0.7 m • kg, 5.1 ft • lb)
lCheck the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
lInstall the handle crown 5, steering shaft
nut 6, handlebar 7, handlebar holder 8
and number plate 9.
NOTE:
lThe upper handlebar holder should be
installed with the punched mark a for-
ward.
lInsert the end of fuel breather hose 0 into
the hole of the number plate.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder, and then tighten
the bolts on the rear side.
T R..
Steering shaft nut:
145 Nm (14.5 m • kg, 105 ft • lb)
Handlebar upper holder:
28 Nm (2.8 m • kg, 20 ft • lb)
Pinch bolt (handle crown):
23 Nm (2.3 m • kg, 17 ft • lb)
Number plate:
7 Nm (0.7 m • kg, 5.1 ft • lb)

INSP
ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
lRingmutter 3 mit dem Hakenschlüssel 4
festziehen.
HINWEIS:
Den Drehmomentschlüssel im rechten Win-
kel zum Hakenschlüssel ansetzen.
Hakenschlüssel
YU-33975/90890-01403
T R..
Ringmutter
(vorläufiges Anzugsmoment)
38 Nm (3,8 m • kg)
lRingmutter um eine Drehung lockern.
lRingmutter mit Hilfe des Hakenschlüssels
vorschriftsmäßig festziehen.
WARNUNG
Nicht zu fest anziehen.
T R..
Ringmutter
(endgültiges Anzugsmoment)
7 Nm (0,7 m • kg)
lLenkkopf nochmals überprüfen, indem die
Gabel zwischen rechtem und linkem
Anschlag bewegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und Lenkkopflager
kontrollieren.
lObere Gabelbrücke 5, Lenkkopfmutter 6,
Lenker 7, Lenkerhalterungen 8 und Num-
mernschild 9 montieren.
HINWEIS:
lDie Lenkerhalterung mit der Markierung
a nach vorn montieren.
lDas Ende des Kraftstofftank-Belüftungs-
schlauches 0 durch die Bohrung im Num-
mernschild führen.
ACHTUNG:
Zuerst die vorderen Schrauben der Len-
kerhalterung, danach die hinteren Schrau-
ben anziehen.
T R..
Lenkkopfmutter
145 Nm (14,5 m • kg)
Lenkerhalterung
28 Nm (2,8 m • kg)
Klemmschraube (obere Gabel-
brücke)
23 Nm (2,3 m • kg)
Nummernschild:
7 Nm (0,7 m • kg)
lSerrer l’écrou annulaire 3 en utilisant la clé
pour écrou annulaire 4.
N.B.:
Régler la clef dynamométrique à la clé pour
écrou annulaire pour former un angle droit.
Clé pour écrou annulaire:
YU-33975/90890-01403
T R..
Ecrou annulaire (serrage initial):
38 Nm (3,8 m • kg, 27 ft • lb)
lDesserrer l’écrou annulaire d’un tour.
lResserrer l’écrou annulaire à l’aide de la clé
pour écrou annulaire.
AVERTISSEMENT
Prendre garde de ne pas serrer excessive-
ment.
T R..
Ecrou annulaire (serrage final):
7 Nm (0,7 m • kg, 5,1 ft • lb)
lVérifier l’arbre de direction en le tournant
d’une position bloquée à l’autre. S’il y a une
gêne quelconque, retirer l’ensemble arbre de
direction et inspecter le support de direction.
lRemettre en place le té de fourche supérieur
5, l’écrou de colonne de direction 6, le gui-
don 7, le support de guidon 8 et la plaque de
numéro 9.
N.B.:
lLe support supérieur de guidon être monté
avec son poinçon a à l’avant.
lIntroduire l’extrémité du conduit d’aération de
carburant 0 dans les trous de la plaque de
numéro.
ATTENTION:
Premièrement serrer les boulons côté avant
de l’attache guidon, puis serrer les boulons du
côté arrière.
T R..
Ecrou de colonne de direction:
145 Nm (14,5 m • kg, 105 ft • lb)
Support supérieur du guidon:
28 Nm (2,8 m • kg, 20 ft • lb)
Boulon de bridage (té de fourche supé-
rieur):
23 Nm (2,3 m • kg, 17 ft • lb)
Plaque de numéro:
7 Nm (0,7 m • kg, 5,1 ft • lb)
3 - 43

3 - 44
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Decompression cable endUse Yamaha cable lube or equivalent on these
areas.
õUse SAE 10W-30 motor oil or suitable chain
lubricants.
‚Lubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC
