3 - 21
REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
lHundertstel gemäß Tabelle runden.
Letzte Ziffer auf
dem PlättchenGerundeter Wert
0 oder 2 0
5 NICHT GERUNDET
810
BEISPIEL:
Nr. des ausgebauten Ventilplättchens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstufungen von
0,05 mm erhältlich. Da werkseitig in der Ferti-
gung jedoch auch Ventilplättchen in 0,01-mm-
Stufen verwendet werden, ist das Auf- bzw.
Abrunden notwendig, um die nächstliegende
0,05-mm-Stufe zu bestimmen.
lGerundete Ventilplättchen-Nummer und
gemessenes Ventilspiel in der nachfolgen-
den Tabelle suchen. Aus dem Schnitt-
punkt der beiden Koordinaten ergibt sich
die neue Ventilplättchen-Stärke bzw.
-Nummer.
HINWEIS:
Bei einer Nachkontrolle dient die neue Ven-
tilplättchen-Stärke zunächst nur als Bezugs-
größe.
lNeue Ventilplättchen 0 und Tassenstößel
A einsetzen.
HINWEIS:
lMotoröl auf die Tassenstößel auftragen.
lMolybdändisulfidöl auf die Spitzen der
Ventilschäfte auftragen.
lDie Tassenstößel müssen sich mühelos
mit einem Finger drehen lassen.
lDie Ventilplättchen und Tassenstößel müs-
sen an der ursprünglichen Stelle einge-
setzt werden.
lDie Dekompressionswelle B, Scheibe C,
Schraube D, Führung E, Schraube F und
den Dekompressions-Seilzug G einbauen.
HINWEIS:
Motoröl auf die Dekompressionswelle auf-
tragen.
T R..
Schraube (Dekompressions-
welle):
7 Nm (0,7 m • kg)
Schraube (Führung):
10 Nm (1,0 m • kg)
lArrondir le dernier chiffre de la cale installée à
l’épaisseur de cale disponible la plus proche.
Dernier chiffre du
numéro de cale Chiffre arrondi
0 ou 2 0
5 (PAS ARRONDI)
810
EXEMPLE:
Numéro de cale installée = 148
Valeur arrondie = 150
N.B.:
Les cales ne peuvent être sélectionnées que par
incréments de 0,05 mm.
lTrouver la valeur arrondie et la valeur mesurée
du jeu de soupapes sur la “TABLE DE
SELECTION DE CALES”. Le numéro de la
nouvelle cale se trouve à l’intersection de ces
deux coordonnées.
N.B.:
Ce nouveau numéro de cale est à utiliser comme
une première approximation de l’épaisseur de
cale nécessaire. Il faudra vérifier que le jeu
obtenu est correct.
lInstaller les nouvelles cales 0 et les poussoirs
de soupapes A.
N.B.:
lEnduire les poussoirs de soupape d’huile
moteur.
lEnduire l’extrémité des queues de soupape
d’huile au bisulfure de molybdène.
lQuand on le fait tourner du doigt, un poussoir
de soupape doit tourner en douceur.
lPrendre soin de remettre les poussoirs de sou-
papes et les cales dans leur position d’origine.
lMonter l’arbre de décompression B, la ron-
delle ordinaire C, le boulon D, le guide E, le
boulon F et le câble de décompression G.
N.B.:
Enduire l’arbre de décompression d’huile
moteur.
T R..
Boulon (arbre de décompression):
7 Nm (0,7 m • kg, 5,1 ft • lb)
Boulon (guide):
10 Nm (1,0 m • kg, 7,2 ft • lb)

3 - 22
INSP
ADJ

VALVE CLEARANCE ADJUSTMENT
6. Install:
l
All removed parts
NOTE:

Install all removed parts in reversed order of
their removal. Note the following points.
l
Install the camshafts (exhaust and intake),
the timing chain and the camshaft caps.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
T R..

Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
l
Install the timing chain tensioner.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
NOTE:

Turn the crankshaft counterclockwise sev-
eral turns so that the installed parts settle
into the right position.
l
Recheck the valve clearance.
l
If the clearance is still incorrect, repeat all
the clearance adjustment steps until the
specified clearance is obtained.

INSP
ADJREGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
6. Montieren:
lAlle ausgebauten Teile
HINWEIS:
Alle ausgebauten Teile in umgekehrter Rei-
henfolge montieren. Dabei sind folgende
Punkte zu beachten.
lNockenwellen (Einlaß und Auslaß), Steuer-
kette und die Nockenwellen-Lagerdec-kel
montieren.
Siehe unter “NOCKENWELLE” im KAPI-
TEL 4.
T R..
Nockenwellen-Lagerdeckel-
Schraube
10 Nm (1,0 m • kg)
lSteuerkettenspanner montieren.
Siehe unter “NOCKENWELLE” im KAPI-
TEL 4.
HINWEIS:
Die Nockenwelle mehrmals gegen den Uhr-
zeigersinn drehen, damit sich die Bauteile
richtig anpassen.
lVentilspiel nochmals kontrollieren.
lEntspricht die Messung nicht dem Soll-
wert, muß die Einstellung wiederholt wer-
den, bis das vorgeschriebene Ventilspiel
erreicht ist.
6. Monter:
lToutes les pièces enlevées
N.B.:
Remettre toutes les pièces enlevées en place dans
l’ordre inverse de leur dépose. Noter les points sui-
vants:
lInstaller les arbres à cames (admission et
échappement), la chaîne de distribution et les
chapeaux d’arbre à cames.
Se reporter à la section “ARBRES A CAMES”
au CHAPITRE 4.
T R..
Boulon de chapeau d’arbre à cames
10 Nm (1,0 m • kg, 7,2 ft • lb)
lMonter le tendeur de la chaîne de distribution.
Se reporter à la section “ARBRES A CAMES”
au CHAPITRE 4.
N.B.:
Faire tourner plusieurs fois le vilebrequin dans le
sens inverse des aiguilles d’une montre afin que
les composants se mettent en place correcte-
ment.
lVérifier une nouvelle fois le jeu de soupapes.
lSi le jeu reste incorrect, suivre à nouveau les
étapes du réglage du jeu de soupapes jusqu’à
obtention du jeu spécifié.
3 - 22

3 - 23
INSP
ADJ

VALVE CLEARANCE ADJUSTMENT
INTAKE
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240

VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.22 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm
0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235
240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240

EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.05 ~ 0.09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.10 ~ 0.14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.15 ~ 0.19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.20 ~ 0.25
STANDARD CLEARANCE
0.26 ~ 0.30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 175 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 180 185 190 195 200 205 210 215 220 225230235240
0.86 ~ 0.90 185 190 195 200 205 210 215 220 225230235240

VALVE CLEARANCE (cold):
0.20 ~ 0.25 mm
Example: Installed is 175
Measured clearance is 0.32 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm
0.91 ~ 0.95 190 195 200 205 210 215 220 225
230235240
0.96 ~ 1.00 195 200 205 210 215 220 225230235240
1.01 ~ 1.05 200 205 210 215 220 225230235240
1.06 ~ 1.10 205 210 215 220 225230235240
1.11 ~ 1.15 210 215 220 225230235240
1.16 ~ 1.20 215 220 225230235240
1.21 ~ 1.25 220 225230235240
1.26 ~ 1.30 225230235240
1.31 ~ 1.35 230235240
1.36 ~ 1.40 235240
1.41 ~ 1.45 240

INSP
ADJ
REGLAGE DU JEU DE SOUPAPES
ADMISSION
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150
155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 ~ 0,09 120 125 130 135 140 145 150 155
160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 ~ 0,15
JEU STANDARD
0,16 ~ 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235 240
0,21 ~ 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 185 190 195 200 205 210 215 220 225 230 235240
0,81 ~ 0,85 190 195 200 205 210 215 220 225 230 235240JEU DE SOUPAPES (à froid):
0,10 à 0,15 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,22 mm
Remplacer la cale n˚ 175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm0,86 ~ 0,90 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 205 210 215 220 225 230 235240
1,01 ~ 1,05 210 215 220 225 230 235240
1,06 ~ 1,10 215 220 225 230 235240
1,11 ~ 1,15 220 225 230 235240
1,16 ~ 1,20 225 230 235240
1,21 ~ 1,25 230 235240
1,26 ~ 1,30 235240
1,31 ~ 1,35 240
ECHAPPEMENT
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140
145 150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05 ~ 0,09 120 125 130 135 140 145
150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10 ~ 0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15 ~ 0,19120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,20 ~ 0,25
JEU STANDARD
0,26 ~ 0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235 240
0,31 ~ 0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86 ~ 0,90 185 190 195 200 205 210 215 220 225230235240
0,91 ~ 0,95 190 195 200 205 210 215 220 225230235240

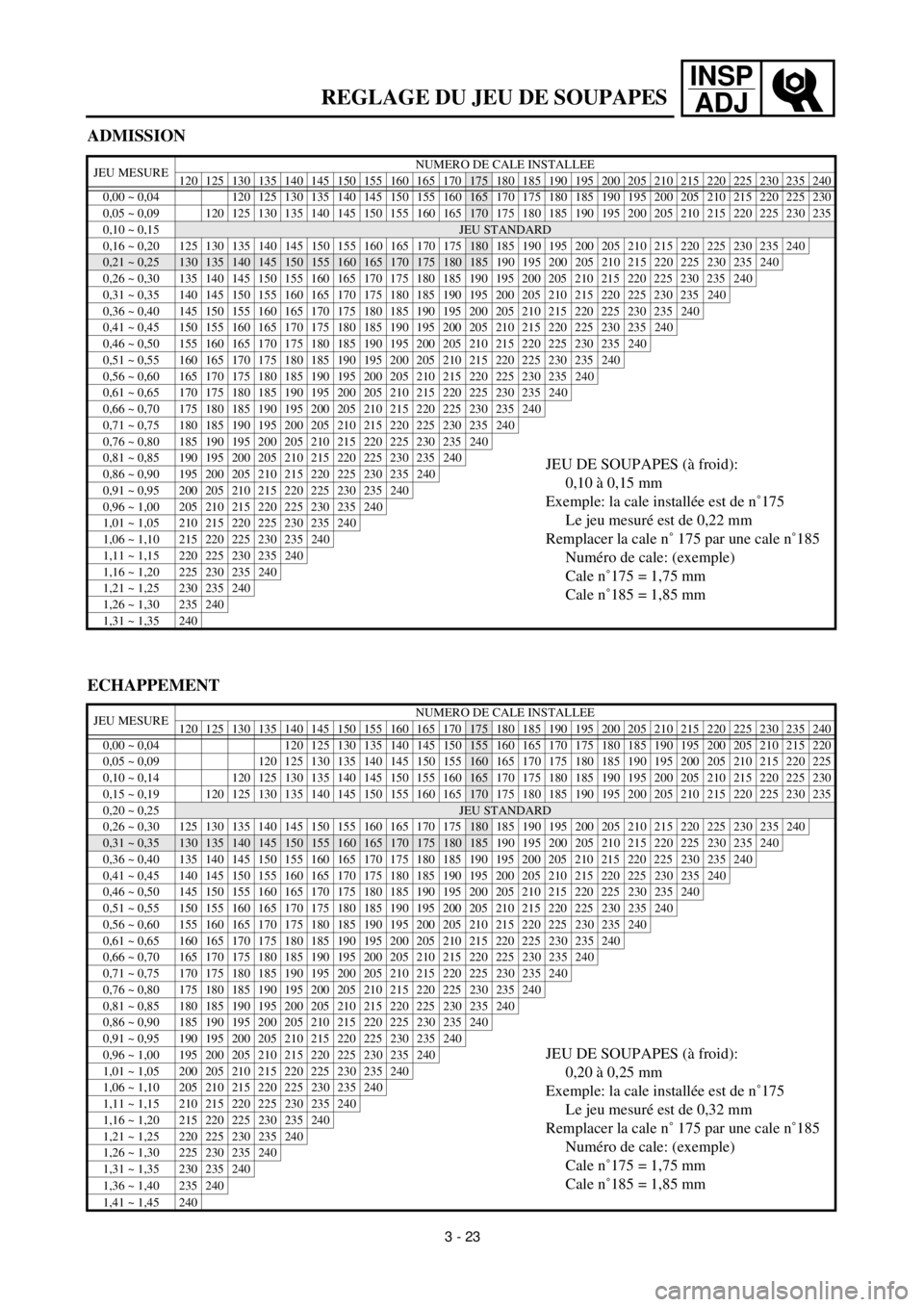

JEU DE SOUPAPES (à froid):
0,20 à 0,25 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,32 mm
Remplacer la cale n˚ 175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm0,96 ~ 1,00 195 200 205 210 215 220 225230235240
1,01 ~ 1,05 200 205 210 215 220 225230235240
1,06 ~ 1,10 205 210 215 220 225230235240
1,11 ~ 1,15 210 215 220 225230235240
1,16 ~ 1,20 215 220 225230235240
1,21 ~ 1,25 220 225230235240
1,26 ~ 1,30 225230235240
1,31 ~ 1,35 230235240
1,36 ~ 1,40 235240
1,41 ~ 1,45 240
3 - 23

INSP
ADJ

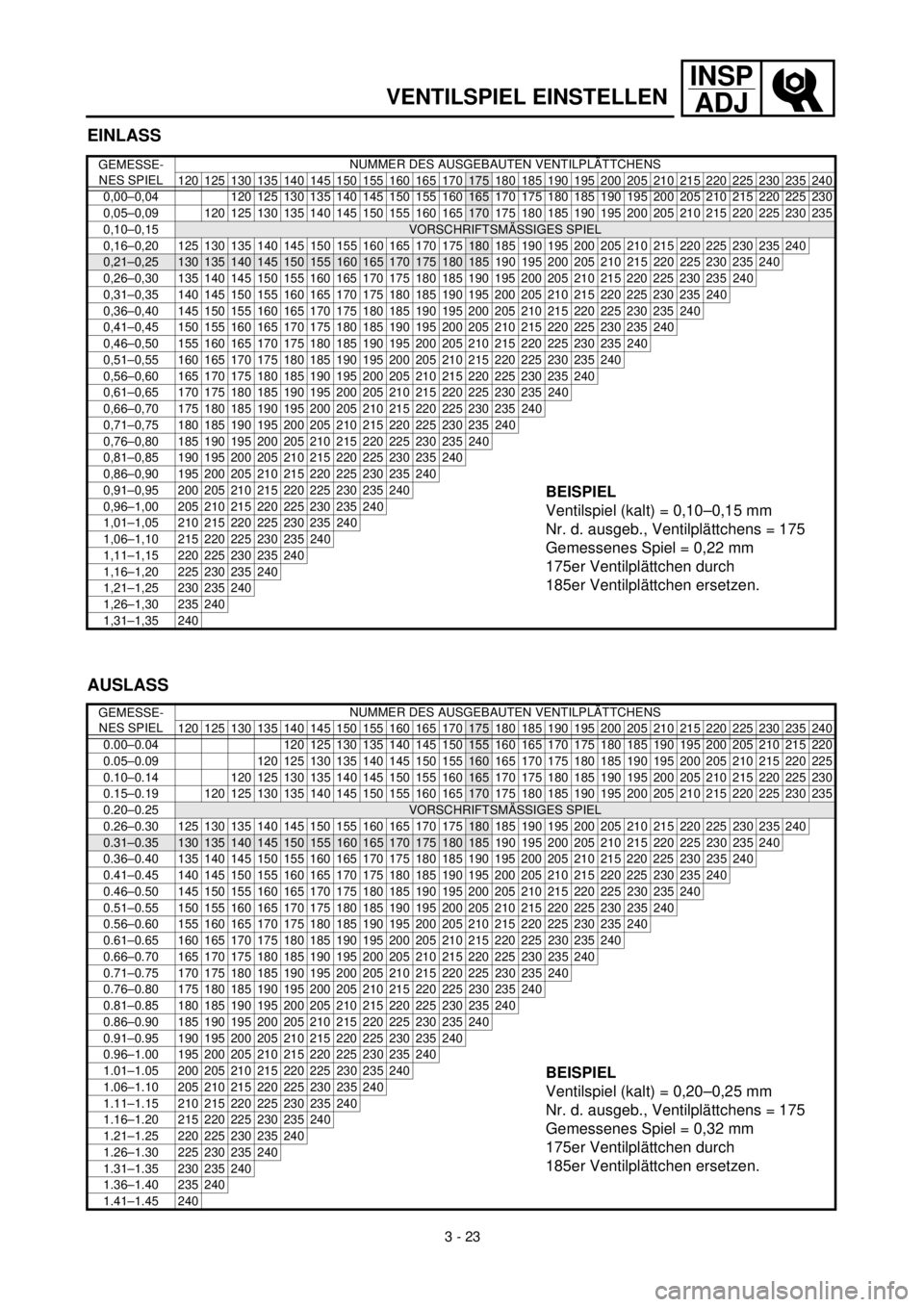

VENTILSPIEL EINSTELLEN
EINLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150
155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05–0,09 120 125 130 135 140 145 150 155
160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10–0,15
VORSCHRIFTSMÄSSIGES SPIEL
0,16–0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235 240
0,21–0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26–0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31–0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36–0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41–0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46–0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51–0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56–0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61–0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66–0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71–0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76–0,80 185 190 195 200 205 210 215 220 225 230 235240
0,81–0,85 190 195 200 205 210 215 220 225 230 235240
BEISPIEL
Ventilspiel (kalt) = 0,10–0,15 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,22 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.
0,86–0,90 195 200 205 210 215 220 225 230 235240
0,91–0,95 200 205 210 215 220 225 230 235240
0,96–1,00 205 210 215 220 225 230 235240
1,01–1,05 210 215 220 225 230 235240
1,06–1,10 215 220 225 230 235240
1,11–1,15 220 225 230 235240
1,16–1,20 225 230 235240
1,21–1,25 230 235240
1,26–1,30 235240
1,31–1,35 240
AUSLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00–0.04 120 125 130 135 140
145 150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.05–0.09 120 125 130 135 140 145
150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.10–0.14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.15–0.19120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.20–0.25
VORSCHRIFTSMÄSSIGES SPIEL
0.26–0.30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235 240
0.31–0.35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.36–0.40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41–0.45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46–0.50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51–0.55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56–0.60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61–0.65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66–0.70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71–0.75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.76–0.80 175 180 185 190 195 200 205 210 215 220 225230235240
0.81–0.85 180 185 190 195 200 205 210 215 220 225230235240
0.86–0.90 185 190 195 200 205 210 215 220 225230235240
0.91–0.95 190 195 200 205 210 215 220 225230235240
BEISPIEL
Ventilspiel (kalt) = 0,20–0,25 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,32 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.
0.96–1.00 195 200 205 210 215 220 225230235240
1.01–1.05 200 205 210 215 220 225230235240
1.06–1.10 205 210 215 220 225230235240
1.11–1.15 210 215 220 225230235240
1.16–1.20 215 220 225230235240
1.21–1.25 220 225230235240
1.26–1.30 225230235240
1.31–1.35 230235240
1.36–1.40 235240
1.41–1.45 240
3 - 23

INSP
ADJ
MEMO

3 - 24
INSP
ADJ

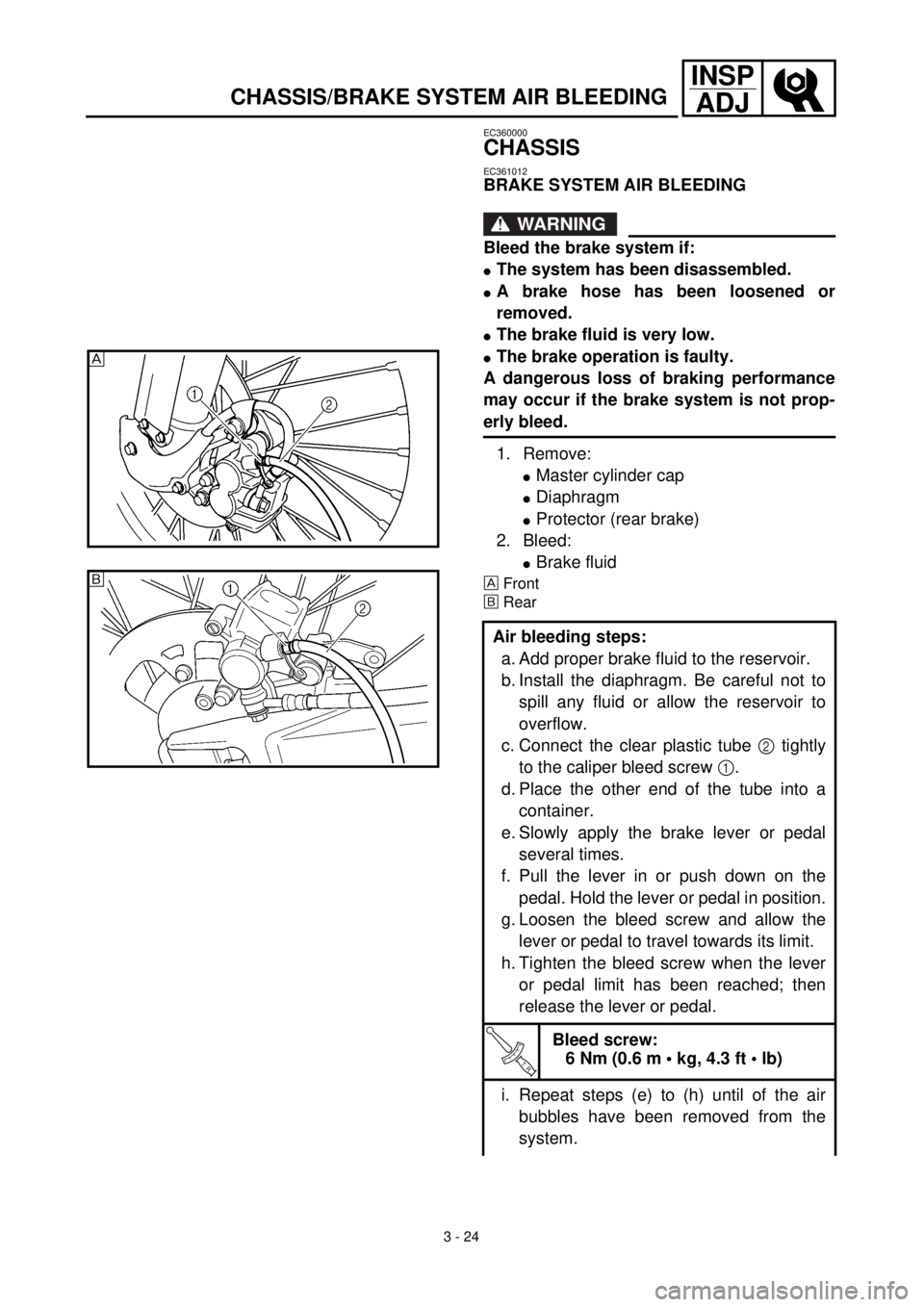

CHASSIS/BRAKE SYSTEM AIR BLEEDING
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING
WARNING

Bleed the brake system if:
l
The system has been disassembled.
l
A brake hose has been loosened or
removed.
l
The brake fluid is very low.
l
The brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bleed.
1. Remove:
l
Master cylinder cap
l
Diaphragm
l
Protector (rear brake)
2. Bleed:
l
Brake fluid

Front
õ
Rear
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube
2
tightly
to the caliper bleed screw
1
.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever or pedal
several times.
f. Pull the lever in or push down on the
pedal. Hold the lever or pedal in position.
g. Loosen the bleed screw and allow the
lever or pedal to travel towards its limit.
h. Tighten the bleed screw when the lever
or pedal limit has been reached; then
release the lever or pedal.
T R..

Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.

õ
