2001 YAMAHA YZ250LC Manuale duso (in Italian)

5-52
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
BRAS OSCILLANT
Etendue de dépose:1Dépose du bras oscillant
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU BRAS OSCILLANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
Support de tuyau de frein Se reporter à la section “FREIN AVANT ET FREIN
Etrier arrière ARRIERE”.
Boulon (pédale de frein) Pousser la pèdale de frein vers la bas.
Chaîne de transmission
1 Support de chaîne 1
2 Tendeur de chaîne (inférieur) 1
3 Boulon 1 Tenir le bras oscillant.
(amortisseur arrière–bras de relais)
4 Boulon (bielle) 1
5 Axe de pivot 1
6 Bras oscillant 1
Préparation
pour la déposeXGBien soutenir la machine afin qu’elle ne risque pas
de se renverser.
1
HINTERRADSCHWINGE
Ausbauumfang:1Ausbau der Hinterradschwinge
AusbauumfangReihenfolgeTeilenameStückzahlBemerkungen
AUSBAU DER HINTERRADSCHWINGE
Die Maschine halten, indem ein geeigne-
ter Ständer unter dem Motor angeordnet
wird.
Bremsschlauchhalter Siehe Abschnitt „VORDERRADBREMSE UND
Hinterrad-Bremssattel HINTERRADBREMSE“.
Schraube (Bremspedal) Das Bremspedal niederdrücken.
Antriebskette
1 Kettenschutz 1
2 Kettenspanner (Unten) 1
3 Schraube (Hinterad-Stoßdämpfer 1 Die Hinterradschwinge festhalten.
—Relaisarm)
4 Schraube (Pleuelstange) 1
5 Drehzapfenwelle 1
6 Hinterradschwinge 1
Vorbereitung für den Aus-
bauWDie Maschine richtig abstützen, damit es nicht
umfallen kann.
IC570000
FORCELLONE OSCILLANTE
Ampiezza della rimozione:1Rimozione del forcellone oscillante
Ampiezza della rimozione Ordine Particolar Quantità Osservazioni
RIMOZIONE DEL FORCELLONE
OSCILLANTE
Reggere il veicolo collocando sotto il mo-
tore l’apposito supporto.
Supporto del tubo flessibile del freno Consultare la sezione “FRENO ANTERIORE E FRE-
Pinza posteriore NO POSTERIORE”.
Bullone (pedale di comando del freno) Spostare all’indietro il pedale di comando del freno.
Catena di trasmissione
1 Supporto della catena 1
2 Tendicatena (inferiore) 1
3 Bullone (ammortizzatore posteriore 1 Reggere il forcellone oscillante.
–braccio di rinvio)
4 Bullone (leva di rinvio) 1
5 Albero snodato 1
6 Forcellone oscillante 1
Preparazione per la rimozio-
neTSostenere saldamente il veicolo, in modo che non vi sia
il pericolo che si ribalti.
1
1
ü
ý
þ
ü
ý
þ
ü
ý
þ
5MW-9-30-5D 7/6/00 11:24 AM Page 3

5-53
CHASSWINGARM
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1Cap 2
2Relay arm 1
3Connecting rod 1
4Collar 2
5Oil seal 2
6Thrust bearing 2
7Bush 2
8Oil seal 8
9Bearing 8 Refer to “REMOVAL POINTS”.
EC578000
SWINGARM DISASSEMBLY
Extent of removal:1Swingarm disassembly 2Connecting rod removal and disassembly
3Relay arm removal and disassembly
1
2
3
23
80 Nm (8.0 m•kg, 58 ft•lb)
5 Nm (0.5 m•kg, 3.6 ft•lb)
80 Nm (8.0 m•kg, 58 ft•lb)
5MW-9-30-5D 7/6/00 11:25 AM Page 4

5-53
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
DEMONTAGE DU BRAS OSCILLANT
Etendue de dépose:1Démontage du bras oscillant 2Dépose et démontage de la bielle
3Dépose et démontage du bras de relais
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DU BRAS OSCIL-
LANT
1Capuchon 2
2Bras de relais 1
3Bielle 1
4Collerette 2
5Bague d’étanchéité 2
6Roulement de butée 2
7Bague 2
8Bague d’étanchéité 8
9Roulement 8 Se reporter à “POINTS DE DEPOSE”.
DEMONTAGE DER HINTERRADSCHWINGE
Ausbauumfang:1Demontage der Hinterradschwinge2Ausbau und Demontage der Pleuelstange
3Ausbau und Demontage des Relaisarms
AusbauumfangReihenfolgeTeilenameStückzahlBemerkungen
DEMONTAGE DER HINTERRADSCH-
WINGE
1Kappe 2
2Relaisarm 1
3Pleuelstange 1
4Hülse 2
5Öldichtung 2
6Drucklager 2
7Buchse 2
8Öldichtung 8
9Lager 8 Siehe unter „AUSBAUPUNKTE“.
IC578000
SMONTAGGIO DEL FORCELLONE OSCILLANTE
Ampiezza della rimozione:1Smontaggio del forcellone oscillante 2Rimozione e smontaggio della leva di rinvio
3Rimozione e smontaggio del braccio di rinvio
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
SMONTAGGIO DEL FORCELLONE
OSCILLANTE
1Coperchio 2
2Braccio di rinvio 1
3Leva di rinvio 1
4Collare 2
5Paraolio 2
6Cuscinetto reggispinta 2
7Boccola 2
8Paraolio 8
9Cuscinetto 8 Consultare “PUNTI DI RIMOZIONE”.
1
2
3
32
1
2
3
32
1
2
3
32
5MW-9-30-5D 7/6/00 11:25 AM Page 5

5-54
CHASSWINGARM
EC573000

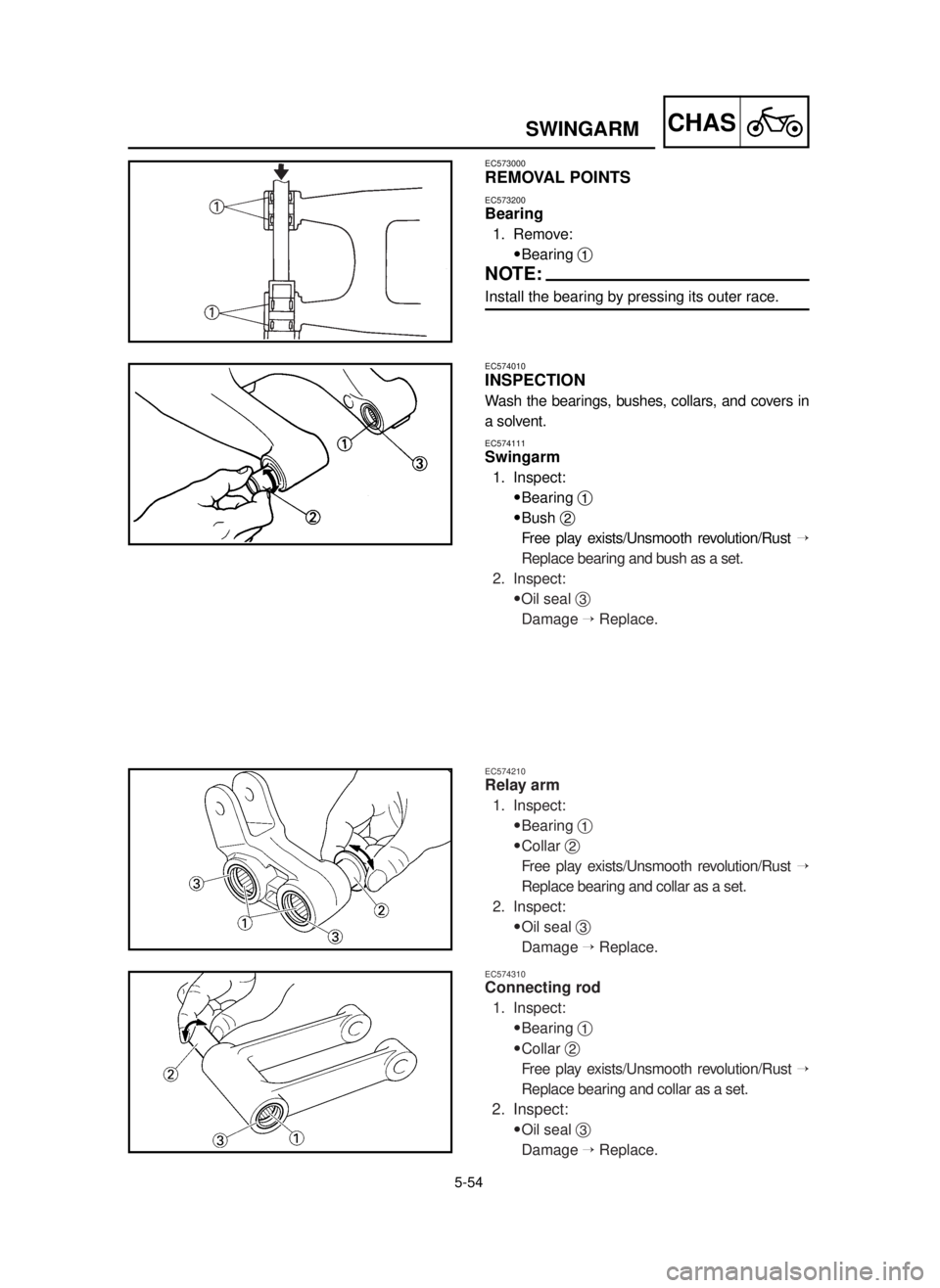

REMOVAL POINTS
EC573200
Bearing
1. Remove:
9Bearing 1
NOTE:
Install the bearing by pressing its outer race.
EC574010
INSPECTION
Wash the bearings, bushes, collars, and covers in
a solvent.
EC574111
Swingarm
1. Inspect:
9Bearing 1
9Bush 2
Free play exists/Unsmooth revolution/Rust Õ
Replace bearing and bush as a set.
2. Inspect:
9Oil seal 3
Damage ÕReplace.
EC574210
Relay arm
1. Inspect:
9Bearing 1
9Collar 2
Free play exists/Unsmooth revolution/Rust Õ
Replace bearing and collar as a set.
2. Inspect:
9Oil seal 3
Damage ÕReplace.
EC574310
Connecting rod
1. Inspect:
9Bearing 1
9Collar 2
Free play exists/Unsmooth revolution/Rust Õ
Replace bearing and collar as a set.
2. Inspect:
9Oil seal 3
Damage ÕReplace.
5MW-9-30-5D 7/6/00 11:26 AM Page 6

5-54
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
POINTS DE DEPOSE
Roulement
1. Déposer:
9Roulement 1
N.B.:
Monter le roulement en appuyant sur la
cage extérieure.
VERIFICATION
Laver les roulements, les bagues, les
collerettes et les caches dans un dissol-
vant.
Bras oscillant
1. Examiner:
9Roulement 1
9Bague 2
Il y a jeu fonctionnel/tour irré-
gulier/rouilleÕ Changer le jeu
roulement et bague.
2. Examiner:
9Bague d’étanchéité 3
EndommagementÕ Changer.
Bras de relais
1. Examiner:
9Roulement 1
9Collerette 2
Il y a jeu fonctionnel/rour irré-
gulier/rouilleÕ Changer roule-
ment et collerette comme un en-
semble.
2. Examiner:
9Bague d’étanchéité 3
EndommagementÕ Changer.
Bielle
1. Examiner:
9Roulement 1
9Collerette 2
Il y a jeu fonctionnel/tour irrè-
gulier/rouilleÕ Changer roule-
ment et collerette comme un en-
semble.
2. Examiner:
9Bague d’étanchéité 3
EndommagementÕ Changer.
AUSBAUPUNKTE
Lager
1. Ausbauen:
9Lager 1
ANMERKUNG:
Das Lager am äußeren Laufring ein-
pressen.
INSPEKTION
Die Lager, Buchsen, Hülsen und
Deckel in Lösungsmittel waschen.
Hinterradschwinge
1. Prüfen:
9Lager 1
9Buchse 2
Freies Spiel besteht/Unrunde
Drehung/RostÕ Lager und
Buchse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
BeschädigungÕ Erneuern.
Relaisarm
1. Prüfen:
9Lager 1
9Hülse 2
Freies Spiel besteht/Unrunde
Drehung/RostÕ Lager und
Hülse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
BeschädigungÕ Erneuern.
Pleuelstange
1. Prüfen:
9Lager 1
9Hülse 2
Freies Spiel besteht/Unrunde
Drehung/RostÕ Lager und
Hülse als Satz erneuern.
2. Prüfen:
9Öldichtung 3
BeschädigungÕ Erneuern.
IC573000
PUNTI DI RIMOZIONEIC573200
Cuscinetto
1. Togliere:
9Cuscinetto 1
NOTA:
Installare il cuscinetto premendone
l’anello esterno.
IC574010
ISPEZIONE
Lavare i cuscinetti, le boccole, i bordini
e le coperture in un solvente.
IC574111
Forcellone oscillante
1. Ispezionare:
9Cuscinetto 1
9Boccola 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine ÕSostituire cu-
scinetto e boccola come set.
2. Ispezionare:
9Paraolio 3
Danni ÕSostituirlo.
IC574210
Braccio di rinvio
1. Ispezionare:
9Cuscinetto 1
9Bordino 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine ÕSostituire cu-
scinetto e bordino come set.
2. Ispezionare:
9Paraolio 3
Danni ÕSostituirlo.
IC574310
Leva di rinvio
1. Ispezionare:
9Cuscinetto 1
9Bordino 2
Esiste gioco/Rotazione difficol-
tosa/Ruggine ÕSostituire cu-
scinetto e bordino come set.
2. Ispezionare:
9Paraolio 3
Danni ÕSostituirlo.
5MW-9-30-5D 7/6/00 11:26 AM Page 7

5-55
CHASSWINGARM
EC575000
ASSEMBLY AND INSTALLATION
EC575202
Bearing and oil seal
1. Install:
9Bearing 1
9Oil seal 2
To swingarm.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture's marks or numbers.
9First install the outer and then the inner bear-
ings to a specified depth from inside.
2. Install:
9Bearing 1
9Oil seal 2
To relay arm.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture's marks or numbers.
3. Install:
9Bearing 1
9Oil seal 2
To connecting rod.
NOTE:
9Apply the molybdenum disulfide grease on the
bearing when installing.
9Install the bearing by pressing it on the side hav-
ing the manufacture's marks or numbers.
Installed depth of bearings:
Outer a a
: Zero mm (Zero in)
Inner b b
: 8.5 mm (0.33 in)
Installed depth of bearings a a
:
5 mm (0.20 in)
Installed depth of bearings a a
:
5 mm (0.20 in)
5MW-9-30-5D 7/6/00 11:26 AM Page 8

5-55
CHAS
BRAS OSCILLANT
HINTERRADSCHWINGE
FORCELLONE OSCILLANTE
REMONTAGE ET
MONTAGE
Roulement et bague d’étanchéité
1. Monter:
9Roulement 1
9Bague d’étanchéité 2
Au bras oscillant.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numéros du fa-
bricant sont inscrits.
9Mettre tout d’abord en place les roule-
ments externes puis les roulements in-
ternes, à la profondeur spéciriée à par-
tir de l’intérieur.
2. Monter:
9Roulement 1
9Bague d’étanchéité 2
Au bras de relais.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numérous du
fabricant sont inscrits.
3. Monter:
9Roulement 1
9Bague d’étanchéité 2
Au bielle.
N.B.:
9Appliquer une graisse de molybdéne
sur le roulement lors de la repose.
9Installer le roulement en l’insérant sur
côté où les repères ou numéros du fa-
bricant sont inscrits.
Profondeur installée de
roulement a a
:
5 mm (0,20 in)
Profondeur installée de
roulement:
Externe a a
: Zéro mm (Zéro in)Interne b b
: 8,5 mm (0,33 in)
IC575000
MONTAGGIO E
INSTALLAZIONE
IC575202
Cuscinetto e paraolio
1. Installare:
9Cuscinetto 1
9Paraolio 2
Sul forcellone oscillante.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
9Installare dapprima i cuscinetti esterni
e poi quelli interni a una profondità
specificata dall’interno.
2. Installare:
9Cuscinetto 1
9Paraolio 2
Sul braccio di rinvio.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
3. Installare:
9Cuscinetto 1
9Paraolio 2
Sulla leva di rinvio.
NOTA:
9Applicare il grasso a base di bisolfuro
di molibdeno sul cuscinetto durante
l’installazione.
9Installare il cuscinetto premendolo sul
lato che riporta le marcature o i nume-
ri di fabbricazione.
MONTAGE UND EINBAU
Lager und Öldichtung
1. Einbauen:
9Lager 1
9Öldichtung 2
Zum Hinterradschwinge.
ANMERKUNG:
9Molybdän-Fett auf dem Lager, wenn
diese eingebaut werden.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepreßt
wird.
9Zuerst die äußeren Lager und danach
die inneren Lager bis zur vorgeschrie-
benen Tiefe von innen einbauen.
2. Einbauen:
9Lager 1
9Öldichtung 2
Zum Relaisarm.
ANMERKUNG:
9Molybdän-Fett auf dem Lager, Wenn
diese eingebaut werden.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepreßt
wird.
3. Einbauen:
9Lager 1
9Öldichtung 2
Zum Pleuelstange.
ANMERKUNG:
9Molybdän-Fett auf dem Lager, Wenn
diese eingebaut werden.
9Das Lager einbauen, indem es an der
Seite mit den Herstellermarkierungen
oder Herstellungsnummern eingepreßt
wird.
Profondeur installée de
roulement a a
:
5 mm (0,20 in)
Einbautiefe der Lager a a
:
5 mm (0,20 in)
Einbautiefe der Lager a a
:
5 mm (0,20 in)Profondità installata dei
cuscinetti a a
:
5 mm (0,20 in)
Profondità installata dei
cuscinetti a a
:
5 mm (0,20 in)
Profondità installata dei
cuscinetti:
Esterno a a
: Zero mm (Zero in)Interno b b
: 8,5 mm(0,33 in)
Einbautiefe der Lager:
Außen a a
: Null mm
(Null in)
Innen b b
: 8,5 mm (0,33 in)
5MW-9-30-5D 7/6/00 11:27 AM Page 9

5-56
CHASSWINGARM
EC5751B1
Swingarm
1. Install:
9Bush 1
9Thrust bearing 2
9Oil seal 3
9Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushes, thrust bearings and oil seal lips.
2. Install:
9Collar 1
To relay arm 2.
NOTE:
Apply the molybdenum disulfide grease on the
collars, bearings and oil seal lips.
3. Install:
9Collar 1
To connecting rod 2.
NOTE:
Apply the molybdenum disulfide grease on the
collar, bearings and oil seal lips.
4. Install:
9Connecting rod 1
9Bolt (connecting rod) 2
9Plain washer 3
9Nut (connecting rod) 4
To relay arm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
cC
Install the nut on the left side of the chas-
sis. If you make a mistake in its installation
position, the nut contacts the swingarm
when stroking the rear shock absorber.
80 Nm (8.0 m•kg, 58 ft•lb)
5MW-9-30-5D 7/6/00 11:27 AM Page 10
