2001 YAMAHA YZ250LC Manuale duso (in Italian)

INSP
ADJ
3-4
INSPECTION ET ENTRETIEN AVANT UTILISATION
INSPECTION ET ENTRETIEN AVANT UTILISATION
Avant la conduite pour le rodage, l’entraînement ou une course, s’assurer que la machine est en bou état de
marche.
Avant d’utiliser cette machine, contrôler les points suivants:
INSPECTION GENERALE ET ENTRETIEN
Partie Routine Page
Eau de Refroidissement S’assurer qu’il y a du liquide de refroidissement
jusqu’au bouchon de l’orifice de remplissage du radi-
P3-5~9
ateur. S’assurer que le circuit de refroidissement ne
fuient pas.
Carburant S’assurer qu’un mélange d’huile et d’essence frais est
dans le réservoir à carburant. S’assurer que la canalisa- P1-12
tion de carburant ne fuient pas.
Huile de transmission S’assurer que le niveau d’huile de transmission est cor-
rect. S’assurer que le carter ne fuient pas.P3-12~14
Sélecteur et embrayage S’assurer que les vitesses peuvent être sélectionnées cor-
rectement et dans l’ordre et que l’embrayage foncionne P3-9
en douceur.
Poignée des gaz/boîtier S’assurer que la poignée des gaz fonctionne bien et que
le jeu est correct. Lubrifier au besoin la poignée et le car- P3-10~11
ter.
Freins Contrôler le jeu de frein avant et l’efficacité des freins
avant et arrière.P3-17~23
Chaîne Contrôler la tension et l’alignement de la chaîne. S’as-
surer que la chaîne est graissée correctement.P3-24~26
Roues Contrôler s’il n’y a pas d’usure excessive. Contrôler s’il
n’y a pas de rayons détendus et qu’il n’a pas de jeu ex- P3-34~35
cessif.
Direction S’assurer que le guidon peut être tourné en douceur et
qu’il n’a pas de jeu excessif.P3-35~36
Fourche avant et S’assurer qu’ils fonctionnent en douceur et qu’il n’y a
amortisseur arrière pas de fuite d’huile.P3-26~33
Câbles S’assurer que les câbles d’embrayage, de frein et d’ac-
célération coulissent librement. S’assurer qu’ils ne sont
—
pas coincés quand le guidon est tourné ou quand la
fourche avant est comprimée puis détendue.
Pot d’echappement S’assurer que le pot d’échappement est bien fixé et qu’il
n’est pas fendu.P3-15~16
Roue dentée S’assurer que le boulon de fixation de la roue dentée
entraînée n’est pas desserré.P3-24
Graissage Contrôler si le fonctionnement se fait en douceur./
Lubrifier si nécessaire.P3-37
Boulons et ecrous S’assurer que les boulons et écrous de la partie cycle et
du moteur ne sont pas desserrés.P1-16
Connecteurs S’assurer que la magnéto CDI, le bloc CDI et la bobine
P1-6
d’allumage sont bien branchés.
Réglages La machine est-elle réglée convenablement pour la con-
dition du parcours de la course et du temps, ou en tenant
P7-1~24
compte des marches d’essai avant la course? Contrôle et
entretien sont-ils faits en totalité?
5MW-9-30-3A 7/3/00 2:47 PM Page 15

INSP
ADJ
3-4
PRÜFUNG UND WARTUNG VOR DER INBETRIEBNAHME
PRÜFUNG UND WARTUNG VOR DER INBETRIEBNAHME
Vor dem Einfahren, einer Übungs-oder Rennfahrt, immer die Maschine auf guten Betriebszustand kon-
trollieren.
Vor der Benutzung dieser Maschine sind die folgenden Punkte zu prüfen:
ALLGEMEINE PRÜFUNG UND WARTUNG
Benennung Vorgang Seite
Kühlmittel Darauf achten, daß Kühlmittel bis zum Kühler-Einfüll-
stutzen aufgefüllt ist. Die Kühlanlage auf Undichtigkeit P3-5~9
untersuchen.
Kraftstoff Sicherstellen, daß der Kraftstofftank mit einem frischen
Gemisch aus Benzin und Öl gefüllt ist. Die Kraftstofflinie P1-12
auf Undichtigkeit untersuchen.
Getriebeöl Auf richtigen Getriebeölstand achten. Das kurbelgehäu-
se auf Undichtigkeit untersuchen.P3-12~14
Schaltung und Kupplung Sicherstellen, daß die Kupplung richtig funktioniert und
alle Gänge problemlos eingelegt werden können.P3-9
Gasdrehgriff/ Darauf achten, daß der Gasdrehgriff richtig funktioniert
Lagergehäuse und das Spiel richtig eingestellt ist. Gasdrehgriff und P3-10~11
Gehäuse schmieren, wenn erforderlich.
BremsenDie Vorderradbremse auf Spiel und die Vorder-und Hin-
terradbremse auf zufriedenstellende Bremswirkung prüfen.P3-17~23
Kette Die Kette auf richtige Spannung und Ausrichtung prü-
fen. Auch sicherstellen, daß die Kette richtig geschmiert P3-24~26
ist.
Räder Die Reifen auf übermäßige Abnutzung kontrollieren.
Speichern auf Lockerung und übermäßiges Spiel prü- P3-34~35
fen.
Lenkung Darauf achten, daß sich die Lenkstange glatt drehen
läßt und kein übermäßiges Spiel aufweist.P3-35~36
Vorderradgabel und Auf richtige Funktion achten und sicherstellen, daß kein
Hinterrad-Stoßdämpfer Ölaustritt vorliegt.P3-26~33
Seilzüge Kupplungs-, Brems- und Gasseile auf glatte Bewegung
prüfen. Auch darauf achten, daß diese nicht behindert
werden, wenn die Lenkstange gedreht bzw. die Vorderrad-—
gabel zusammengedrückt und wieder freigelassen wird.
Schalldämpfer Daraf achten, daß der Schalldämpfer richtig montiert
ist und keine Risse aufweist.P3-15~16
Kettenrad Sicherstellen, daß die Befestigungsschraube des
Abtriebskettenrades richtig festgezogen ist.P3-24
Schmierung Funktion prüfen. Wenn erforderlich schmieren. P3-37
Schrauben und Muttern Das Fahrgestell und den Motor auf lose Schrauben und
Muttern kontrollieren.P1-16
Kabelstecker Sicherstellen, daß der CDI-Schwungmagnetzünder, die
CDI-Einheit und die Zündspule richtig angeschlossen P1-6
sind.
Einstellung Immer darauf achten, daß die Maschine für die her-
rschenden Bedingungen, die Rennstrecke und die Wet-
ternbedingungen richtig eingestellt ist, wobei die im P7-1~24
Probelauf erzielten Ergebnisse zu berücksichtigen sind?
Auch auf richtige Inspektion und Wartung achten?
5MW-9-30-3A 7/3/00 2:47 PM Page 16

3-4
ISPEZIONE E MANUTENZIONE PRIMA DEL
FUNZIONAMENTOINSP
ADJ
Voce Procedura Pagina
Controllare che il liquido refrigerante sia riempito fino al
tappo di riempimento del radiatore.Controllare
l’impianto di raffreddamento per eventuali perdite.
Controllare che il serbatoio del carburante sia riempito
con una miscela fresca di olio e benzina. Controllare il
tubo del carborante per eventuali perdite.
Controllare che il livello dell’olio sia corretto.
Controllare il carter per eventuali perdite.
Controllare che sia possibile cambiare correttamente le
marce in ordine e che la frizione funzioni senza strappi.
Controllare che il funzionamento e il gioco libero della
manopola dell’acceleratore siano regolati correî.
Lubrificare la manopola dell’acceleratore e la carcassa,
se necessario.
Controllare il gioco del freno anteriore e l’effetto del
freno anteriore e posteriore.
Controllare il gioco e l’allineamento della catena.
Controllare che la catena sia lubrificata adeguatamente.
Controllare l’usura eccessiva e la pressione degli
pneumatici. Controllare che le razze non siano allentate e
non abbiano un gioco eccessivo.
Controllare che il manubrio possa essere girato senza
strappi e non abbia un gioco eccessivo.
Controllare che funzionino senza problemi e che non vi
siano perdite d’olio.
Controllare che i cavi della frizione e dell’acceleratore si
muovano senza problemi. Controllare che non rimanga-
no impigliati quando viene girato il manubrio o quando
le forcelle anteriori si alzano e si abbassano.
Controllare che la marmitta sia montata saldamente e
non presenti incrinature.
Controllare che il bullone di serraggio del rocchetto
condotto non sia allentato.
Controllare il regolare funzionamento. Lubrificare se
necessario.
Controllare il telaio e il motore per eventuali viti e dadi
allentati.
Controllare che il magnete CDI, l’unità CDI e la bobina
di accensione siano collegati saldamente.
Il veicolo è impostato correttamente per le condizioni del
circuito di gara e atmosferiche o tenendo conto dei
risultati delle prove prima della gara? L’ispezione e la
manutenzione sono state effettuate in maniera completa?
Liquido refrigerante
Carburante
Olio per trasmissioni
Cambio e frizione
Manopola dell’acceleratore/
Carcassa
Freni
Catena
Ruote
Sterzo
Forcelle anteriori e
ammortizzatore posteriore
Cavi (fili)
Marmitta
Rocchetto
Lubrificazione
Viti e dadi
Connettori dei conduttori
ImpostazioniP3-5~9
P1-12
P3-12~14
P3-9
P3-10~11
P3-17~23
P3-24~26
P3-34~35
P3-35~36
P3-26~33
—
P3-15~16
P3-24
P3-37
P1-16
P1-6
P7-1~24
IC320000
ISPEZIONE E MANUTENZIONE PRIMA DEL FUNZIONAMENTO
Prima di usarlo per il rodaggio, per allenamento o per una gara, accertarsi che il veicolo sia in buone condi-
zioni di funzionamento.
Prima di usare questo veicolo, controllare i punti che seguono.
IC321000
ISPEZIONE E MANUTENZIONE GENERALI
5MW-9-30-3A 7/3/00 2:47 PM Page 17

INSP
ADJ
3-5
ENGINE/COOLANT LEVEL INSPECTION/
COOLANT REPLACEMENT
EC350000
ENGINE
EC351011
COOLANT LEVEL INSPECTION
w
Do not remove the radiator cap 1 1
, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
cC
Hard water or salt water is harmful to the
engine parts. You may use distilled water,
if you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Remove:
9Radiator cap
3. Check:
9Coolant level a
Coolant level lowÕAdd coolant.
1Radiator
EC353011
COOLANT REPLACEMENT
w
Do not remove the radiator cap when the
engine is hot.
5MW-9-30-3A 7/3/00 2:47 PM Page 18

3-5
MOTEUR/VERIFICATION DU NIVEAU DU LIQUIDE DE
REFROIDISSEMENT/CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/INSPEKTION DES KÜHLMITTELSTANDES/ERNEUERUNG DES KÜHLMITTELSMOTORE/ISPEZIONE DEL LIVELLO DEL LIQUIDO REFRIGERANTE/
SOSTITUZIONE DEL LIQUIDO REFRIGERANTEINSP
ADJ
MOTOR
INSPEKTION DES
KÜHLMITTELSTANDES
W
Niemals den Kühlerdeckel 1 1
, die
Ablaßschraube und Schläuche bei
heißem Motor und Kühler ausbau-
en. Kochende Flüssigkeit und
Dampf können unter Druck austre-
ten und ernsthafte Verletzungen
verursachen. Sobald der Motor
abgekühlt ist, einen dicken Lappen
am Kühlerdeckel anbringen und
den Deckel langsam gegen den
Uhrzeigersinn in seine erste Rast-
stellung drehen. Num warten, bis
der Überdruck abgebaut wurde.
Erst wenn das Ausstörmgeräusch
verstummt ist, den Deckel nieder-
drücken und weiter gegen den Uhr-
zeigersinn drehen, bis der Deckel
ausgebaut werden kann.
dD
Hartes Wasser oder Salzwasser ist
schädlich für die Motorteile. Falls
kein weiches Wasser zur Verfü-
gung steht, destilliertes Wasser
verwenden.
1. Die Maschine auf einer ebenen
Fläche abstellen, und aufrecht
abschalten.
2. Ausbauen:
9Kühlerdeckel
3. Kontrollieren:
9Kühlmittelstand a
Niedrigem Kühlmittelstand Õ
Kühlmittel auffüllen.
1Kühler
ERNEUERUNG DES KÜHLMITTELS
W
Wenn der Motor heiß ist, darf der
Kühlerdeckel nicht entfernt werden.

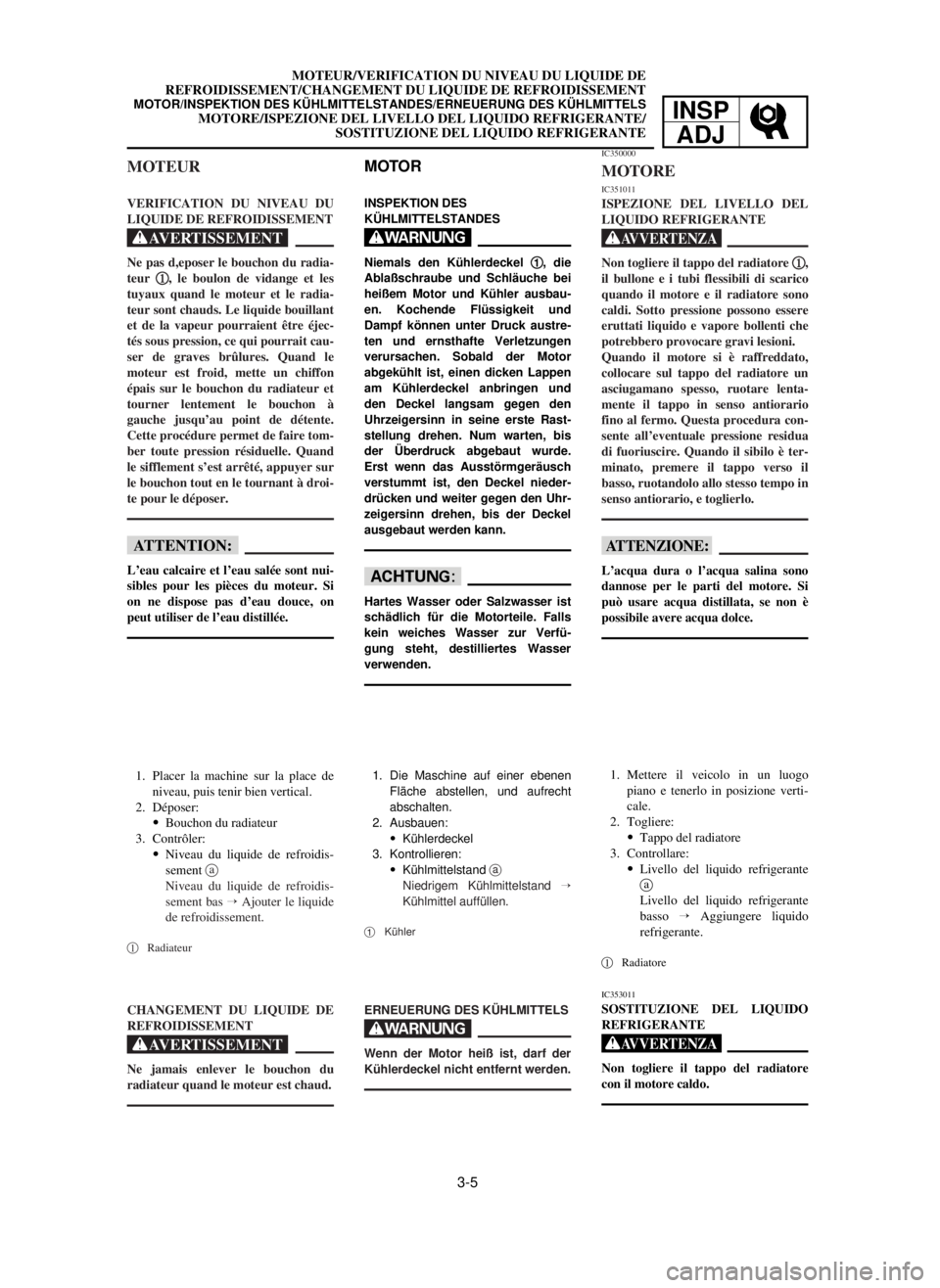

MOTEUR
VERIFICATION DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
XG
Ne pas d,eposer le bouchon du radia-
teur 1 1
, le boulon de vidange et les
tuyaux quand le moteur et le radia-
teur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjec-
tés sous pression, ce qui pourrait cau-
ser de graves brûlures. Quand le
moteur est froid, mette un chiffon
épais sur le bouchon du radiateur et
tourner lentement le bouchon à
gauche jusqu’au point de détente.
Cette procédure permet de faire tom-
ber toute pression résiduelle. Quand
le sifflement s’est arrêté, appuyer sur
le bouchon tout en le tournant à droi-
te pour le déposer.
fF
L’eau calcaire et l’eau salée sont nui-
sibles pour les pièces du moteur. Si
on ne dispose pas d’eau douce, on
peut utiliser de l’eau distillée.
1. Placer la machine sur la place de
niveau, puis tenir bien vertical.
2. Déposer:
9Bouchon du radiateur
3. Contrôler:
9Niveau du liquide de refroidis-
sement a
Niveau du liquide de refroidis-
sement bas Õ Ajouter le liquide
de refroidissement.
1Radiateur
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
XG
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
IC350000
MOTORE
IC351011
ISPEZIONE DEL LIVELLO DEL
LIQUIDO REFRIGERANTE
T
Non togliere il tappo del radiatore 1 1
,
il bullone e i tubi flessibili di scarico
quando il motore e il radiatore sono
caldi. Sotto pressione possono essere
eruttati liquido e vapore bollenti che
potrebbero provocare gravi lesioni.
Quando il motore si è raffreddato,
collocare sul tappo del radiatore un
asciugamano spesso, ruotare lenta-
mente il tappo in senso antiorario
fino al fermo. Questa procedura con-
sente all’eventuale pressione residua
di fuoriuscire. Quando il sibilo è ter-
minato, premere il tappo verso il
basso, ruotandolo allo stesso tempo in
senso antiorario, e toglierlo.
iI
L’acqua dura o l’acqua salina sono
dannose per le parti del motore. Si
può usare acqua distillata, se non è
possibile avere acqua dolce.
1. Mettere il veicolo in un luogo
piano e tenerlo in posizione verti-
cale.
2. Togliere:
9Tappo del radiatore
3. Controllare:
9Livello del liquido refrigerante
a
Livello del liquido refrigerante
basso ÕAggiungere liquido
refrigerante.
1Radiatore
IC353011
SOSTITUZIONE DEL LIQUIDO
REFRIGERANTE
T
Non togliere il tappo del radiatore
con il motore caldo.
5MW-9-30-3A 7/3/00 2:47 PM Page 19

INSP
ADJ
3-6
COOLANT REPLACEMENT
cC
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
9Coolant drain bolt 1
3. Remove:
9Radiator cap
Drain the coolant completely.
4. Clean:
9Cooling system
Thoroughly flush the cooling system with
clean tap water.
5. Install:
9Copper washer
9Coolant drain bolt
6. Fill:
9Radiator
9Engine
To specified level.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing
anti-corrosion for
aluminum engine
Coolant 1and water
(soft water) 2mixing ratio:
50%/50%
Coolant capacity:
1.20 L (1.06 Imp qt, 1.27 US qt)
10 Nm (1.0 m•kg, 7.2 ft•lb)
5MW-9-30-3A 7/3/00 2:47 PM Page 20

3-6
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
ERNEUERUNG DES KÜHLMITTELS
SOSTITUZIONE DEL LIQUIDO REFRIGERANTE
INSP
ADJ
dD
Darauf achten, daß kein Kühlmittel
auf lackierte Flächen verspritzt
wird. Wird Kühlmittel verspritzt,
dieses sofort mit Wasser abwa-
schen.
1. Ein Auffanggefäß unter dem
Motor anordnen.
2. Ausbauen:
9Kühlmittelablaßschraube 1
3. Ausbauen:
9Kühlerdeckel
Das Kühlmittel vollständig
ablaufen lassen.
4. Reinigen:
9Kühlsystem
Das Kühlsystem gründlich mit
Leitungswasser spülen.
5. Einbauen:
9Kupferscheibe
9Kühlmittelablaßschraube
6. Füllen:
9Kühler
9Motor
Zum vorgeschriebenen Stand.
fF
Prendre garde à ne pas verser de
liquide de refroidissement sur les
surfaces peintes. Si cela était, l’élimi-
ner avec de l’eau.
1. Mettre un récipient sons le moteur.
2. Déposer:
9Boulon de vidange de refroidis-
sement 1
3. Déposer:
9Bouchon du radiateur
Vidanger le liquide de refroidis-
sement en totalité.
4. Nettoyer:
9Circuit de refroidissement
Bien rincer le circuit de refroi-
dissement avec de l’eau du robi-
net.
5. Monter:
9Rondelle en cuivre
9Boulon de vidange de refroidis-
sement
6. Remplir:
9Radiateur
9Moteur
Au niveau specifié.
iI
Fare attenzione che il liquido refrige-
rante non schizzi sulle superfici ver-
niciate. Se schizza, toglierlo con
acqua.
1. Collocare un contenitore sotto il
motore.
2. Togliere:
9Bullone di scarico del liquido
refrigerante 1
3. Togliere:
9Tappo del radiatore
Scaricare completamente il
liquido refrigerante.
4. Pulire:
9Impianto di raffreddamento
Lavare accuratamente l’impian-
to di raffreddamento con acqua
del rubinetto pulita.
5. Installare:
9Rondella di rame
9Bullone di scarico del liquido
refrigerante
6. Riempire:
9Radiatore
9Motore
Al livello specificato.
Empfohlenes Kühlmittel:
Hochqualitatives
Äthylenglykol-
Frostschutsmittel mit
Korrosionsschutzmittel
für Aluminium-Motoren
Mischungsverhältnis von
Kühlmittel 1 1
und Wasser
(Weiches Wasser) 2 2
:
50%/50%
Kühlerinhalt:
1,20 L (1,06 Imp qt,
1,27 US qt)Liquide de refroidissement
recommandé:
Antigel à l’ethyléne
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium.
Taux du mélange liquide
de refroidissement 1 1
/eau
(eau douce) 2 2
:
50 %/50 %
Capacité de refroidisse-
ment:
1,20 L (1,06 Imp qt,
1,27 US qt)Liquido refrigerante
raccomandato:
Antigelo a base di
glicole etilenico di alta
qualità contenente
anticorrosivo per
motore in alluminio
Rapporto di miscelazione
di liquido refrigerante 1 1
e acqua (acqua dolce) 2 2
:
50%/50%
Capacità di liquido
refrigerante:
1,20 L (1,06 Imp qt,
1,27 US qt)
10 Nm (1,0 m•kg, 7,2 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
5MW-9-30-3A 7/3/00 2:48 PM Page 21

INSP
ADJ
3-7
RADIATOR CAP INSPECTION
cC
9Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
9Do not use water containing impurities
or oil.
7. Install:
9Radiator cap
Start the engine and warm it up for a sev-
eral minutes.
8. Check:
9Coolant level
Coolant level lowÕAdd coolant.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
9Seal (radiator cap) 1
9Valve and valve seat 2
Crack/DamageÕReplace.
Exist fur deposits 3ÕClean or replace.
Handling notes of coolant:
The coolant is harmful so it should be handled
with special care.
w
9When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
9When coolant splashes to your clothes.
Quickly wash it away with water and then
with soap.
9When coolant is swallowed.
Quickly make him vomit and take him to
a doctor.
5MW-9-30-3A 7/3/00 2:48 PM Page 22
