MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU03165

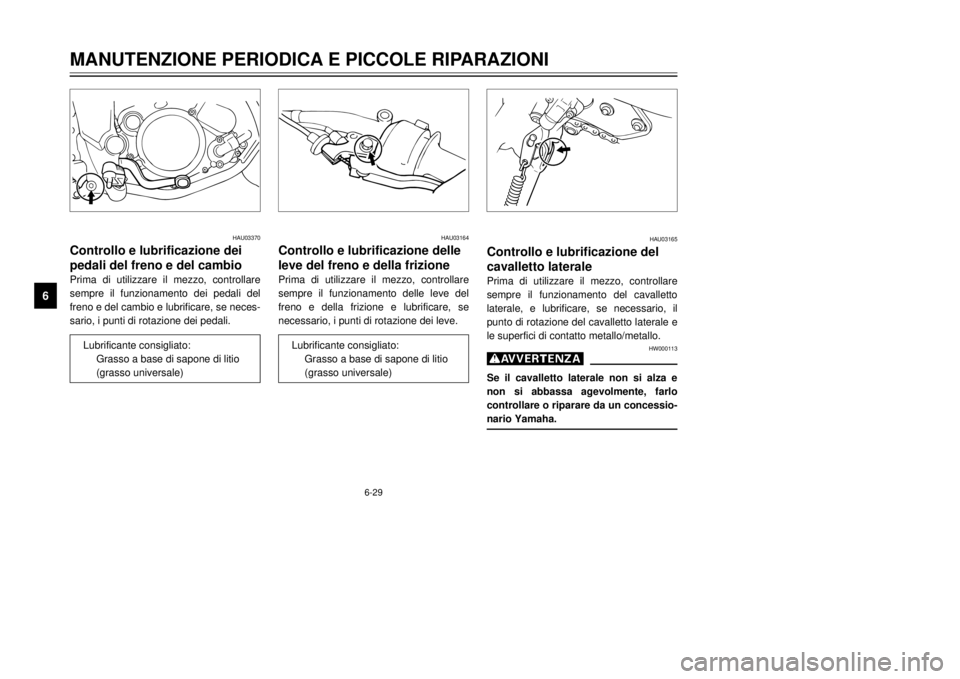

Controllo e lubrificazione del
cavalletto lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto
laterale, e lubrificare, se necessario, il
punto di rotazione del cavalletto laterale e
le superfici di contatto metallo/metallo.
HW000113
gSe il cavalletto laterale non si alza e
non si abbassa agevolmente, farlo
controllare o riparare da un concessio-
nario Yamaha.
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambioPrima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del
freno e del cambio e lubrificare, se neces-
sario, i punti di rotazione dei pedali.
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizionePrima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del
freno e della frizione e lubrificare, se
necessario, i punti di rotazione dei leve.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 64

6-30
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU00790
Lubrificazione della
sospensione posterioreI punti di rotazione della sospensione
posteriore vanno lubrificati agli intervalli
specificati nella tabella della manutenzio-
ne periodica e lubrificazione.
HAU02939
Controllo della forcellaSi devono controllare le condizioni ed il
funzionamento della forcella come segue
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
gSupportare fermamente il motociclo in
modo che non ci sia pericolo che si
ribalti.Controllare che le gambe della forcella
non presentino graffi, danneggiamenti o
eccessive perdite di olio. Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Olio al bisolfuro di molibdeno
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 65

6-31
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9

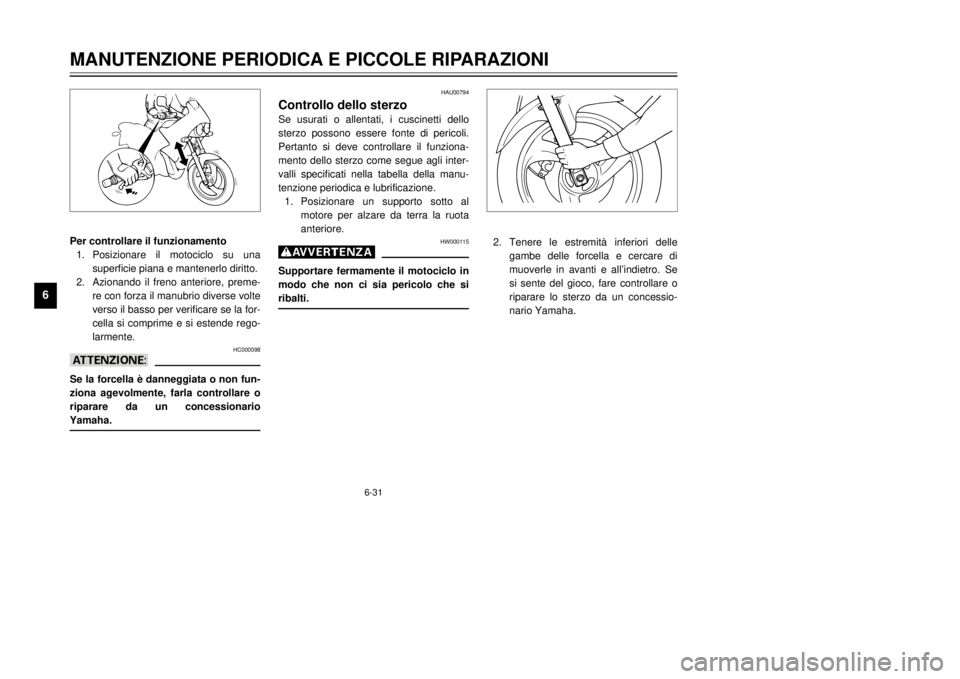

Per controllare il funzionamento
1.Posizionare il motociclo su una
superficie piana e mantenerlo diritto.
2.Azionando il freno anteriore, preme-
re con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende rego-
larmente.
HC000098
aA-
ziona agevolmente, farla controllare o
riparare da un concessionario
Yamaha.
HAU00794
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello
sterzo possono essere fonte di pericoli.
Pertanto si deve controllare il funziona-
mento dello sterzo come segue agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1.Posizionare un supporto sotto al
motore per alzare da terra la ruota
anteriore.
HW000115
gSupportare fermamente il motociclo in
modo che non ci sia pericolo che si
ribalti.
2.Tenere le estremitˆ inferiori delle
gambe delle forcella e cercare di
muoverle in avanti e allÕindietro. Se
si sente del gioco, fare controllare o
riparare lo sterzo da un concessio-
nario Yamaha.
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 66

6-32
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU01144
Controllo dei cuscinetti delle
ruoteSi devono controllare i cuscinetti delle
ruote anteriore e posteriore agli intervalli
specificati nella tabella della manutenzio-

gioco nel mozzo della ruota, o se la ruota
non gira agevolmente, fare controllare i
cuscinetti delle ruote da un concessiona-
rio Yamaha.
HAU00800
Batteria
batteria sigillata (MF), esente da manu-
tenzione. Non occorre controllare il liqui-
do o aggiungere acqua distillata.
HC000101
aANon tentare mai di togliere i sigilli delle
celle della batteria, in quanto ci˜ dan-
neggerebbe la batteria in modo perma-
nente.
HW000116
g8
e pericoloso, in quanto contiene
acido solforico che provoca ustio-
ni gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi
quando si lavora vicino alle batte-
rie. In caso di contatto, prestare i
PRIMI SOCCORSI come segue.
9CONTATTO ESTERNO:
Sciacquare con molta acqua.
9CONTATTO INTERNO: Bere
grandi quantitˆ di acqua o latte
e chiamare immediatamente un
medico.
9OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
8Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
8TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 67

6-33
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
Carica della batteria
Se la batteria sembra scarica, farla cari-
-
sionario Yamaha. Tenere presente che la
-

accessori elettrici optional.
Rimessaggio della batteria
1.Se non si intende utilizzare il motoci-
clo per oltre un mese, togliere la bat-
teria dal mezzo, caricarla completa-
mente e poi riporla in un ambiente
fresco e asciutto.
2.Se la batteria resta inutilizzata per

una volta al mese e caricarla com-

3.Caricare completamente la batteria
prima dellÕinstallazione.
4.Dopo lÕinstallazione, verificare che i
cavi della batteria siano collegati
correttamente ai morsetti della batte-
ria.
12HAU00806

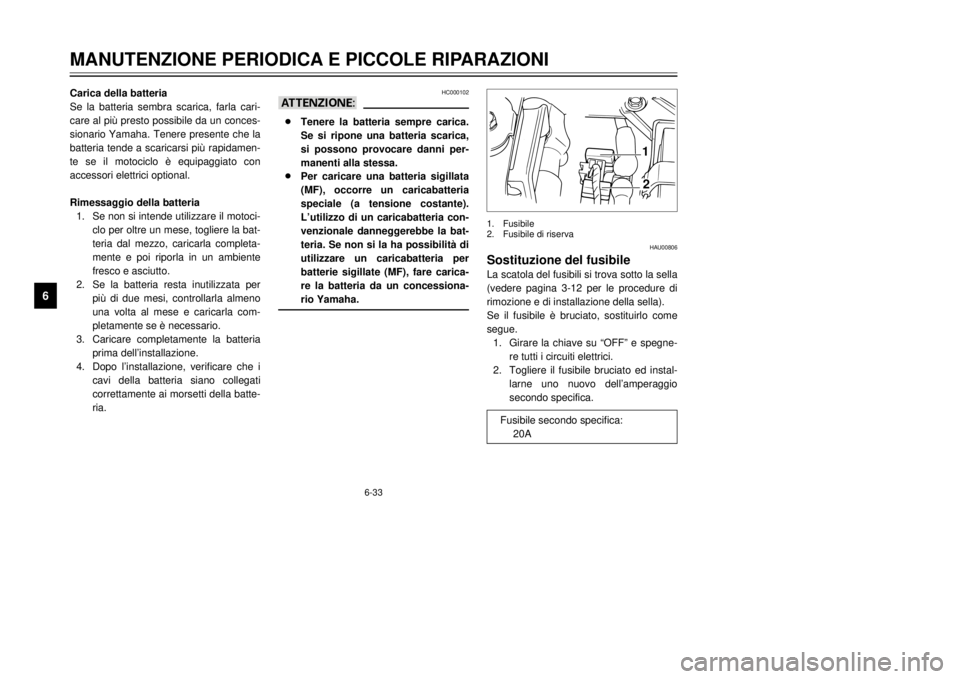

Sostituzione del fusibileLa scatola del fusibili si trova sotto la sella
(vedere pagina 3-12 per le procedure di
rimozione e di installazione della sella).

segue.
1.Girare la chiave su ÒOFFÓ e spegne-
re tutti i circuiti elettrici.
2.Togliere il fusibile bruciato ed instal-
larne uno nuovo dellÕamperaggio
secondo specifica.1.Fusibile
2.Fusibile di riserva
HC000102
aA8Tenere la batteria sempre carica.
Se si ripone una batteria scarica,
si possono provocare danni per-
manenti alla stessa.
8Per caricare una batteria sigillata
(MF), occorre un caricabatteria
speciale (a tensione costante).
LÕutilizzo di un caricabatteria con-
venzionale danneggerebbe la bat-
teria. Se non si la ha possibilitˆ di
utilizzare un caricabatteria per
batterie sigillate (MF), fare carica-
re la batteria da un concessiona-
rio Yamaha.
Fusibile secondo specifica:
20A
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 68

6-34
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
2
1
2
1
1.Connettore del faro
2.Coperchio supporto lampadina
HAU01079
Sostituzione di una lampadina
del faro
lampadine del faro al quarzo. Se una lam-

come segue.
1.Togliere la carenatura A (vedere
pagina 6-6 per le procedure di rimo-
zione e di installazione delle carena-
ture).
2.Scollegare il connettore del faro e
poi togliere il coprilampada del faro.
3.Togliere il portalampada in confor-
mitˆ allÕillustrazione che segue e poi
togliere la lampadina guasta.
NOTA:
La procedura di rimozione dipende dal
tipo di portalampada installato sul motoci-
clo.
HW000119
gLe lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadina
del faro accesa e non toccarla fino a
4.Posizionare una lampadina nuova e
poi fissarla con il portalampada.Tipo
1Tipo 2
Tipo 3Tipo 4 Giro
Staccare
StaccareGiro
HC000103
aANon utilizzare un fusibile di amperag-
gio superiore a quello consigliato per
evitare di provocare danni estesi
allÕimpianto elettrico ed eventualmente
un incendio.3.Girare la chiave su ÒONÓ ed accen-
dere i circuiti elettrici per controllare
se le apparecchiature elettriche fun-
zionano.
4.Se il fusibile brucia subito nuova-
mente, fare controllare lÕimpianto
elettrico da un concessionario
Yamaha.
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 69

6-35
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
HAU01078
Sostituzione della lampadina
del fanalino posteriore/dello
stop1.Togliere la sella (vedere pagina 3-21
per le procedure di rimozione e di
installazione della sella).
2.Togliere il pannello A (vedere pagina
6-6 per le procedure di rimozione e
di installazione dei pannelli).
HC000105
aANon toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro,
sulla luminositˆ e sulla durata della
lampadina. Eliminare completamente
ogni traccia di sporco e le impronte
delle dita dalla lampadina utilizzando
un panno bagnato di alcool o diluente.5.Installare il coprilampada e poi colle-
gare il connettore.
6.Installare la carenatura.
a
a.Non toccare questa superficie.
7.Se necessario, fare regolare il faro
da un concessionario Yamaha.
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 70

6-36
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1
2
3
4
56
7
8
9
1
3.Togliere il portalampada (insieme
alla lampadina) girandolo in senso
antiorario.
4.Togliere la lampadina guasta pre-
mendola e girandola in senso antio-
rario.
5.Inserire una lampadina nuova nel
portalampada, premerla e poi girarla
in senso orario fino a quando si bloc-
ca.
6.Installare il portalampada (insieme
alla lampadina) girandolo in senso
orario.
7.Installare il pannello e la sella.1.Portalampada
1
1.Lampadina2.Togliere la lampadina guasta pre-
mendola e girandola in senso antio-
rario.
3.Inserire una lampadina nuova nel
portalampada, premerla e poi girarla
in senso orario fino a quando si bloc-
ca.
4.Installare il coprilampada installando
la vite.
HCA00065
aANon stringere eccessivamente la vite,
altrimenti il coprilampada potrebbe
rompersi.
12
HAU03497
Sostituzione di una lampadina
degli indicatori di direzione1.Togliere il coprilampada della lampa-
dina dellÕindicatore di direzione
togliendo la vite.1.Coprilampada
2.Vite
5AE-9-H4 (ITALY) 8/30/00 5:10 PM Page 71
