2001 YAMAHA TDM 850 Manuale de Empleo (in Spanish)

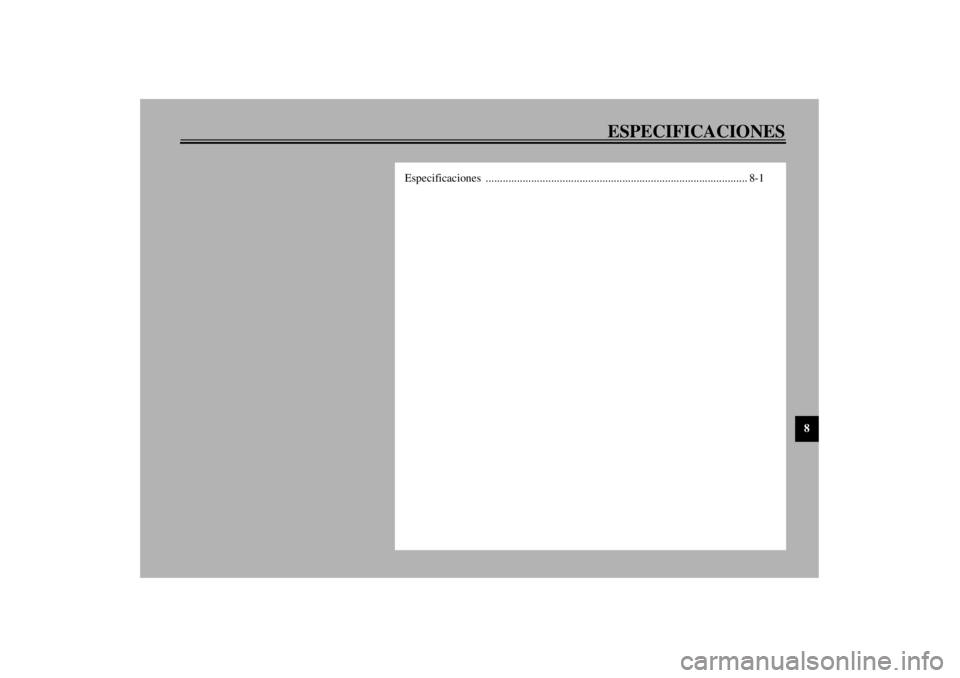

ESPECIFICACIONES
8
Especificaciones ............................................................................................ 8-1
S_4tx.book Page 1 Thursday, October 12, 2000 6:40 PM

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01SModel TDM850
Dimensiones
Longitud total 2.165 mm (para GB, NL, B, F, E, P,
I, GR, D, DK)
2.200 mm (para N, S, SF)
Anchura total 790 mm
Altura total 1.285 mm
Altura del asiento 805 mm
Distancia entre ejes 1.475 mm
Holgura mínima al suelo 165 mm
Radio mínimo de giro 2.900 mm
Peso básico (con aceite y depósito de
combustible)
232 kg
Motor
Tipo de motor 4 tiempos enfriado por aire, DOHC
Disposición de cilindros 2 cilindros paralelos inclinados
hacia adelante
Cilindrada 849 cm
3
Calibre ´ Carrera 89,5 ´ 67,5 mm
Relación de compresión 10,5:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero secoAceite del motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del filtro de
aceite 3,5 L
Con sustitución del filtro de
aceite 3,6 L
Cantidad total (motor en seco) 4,2 L

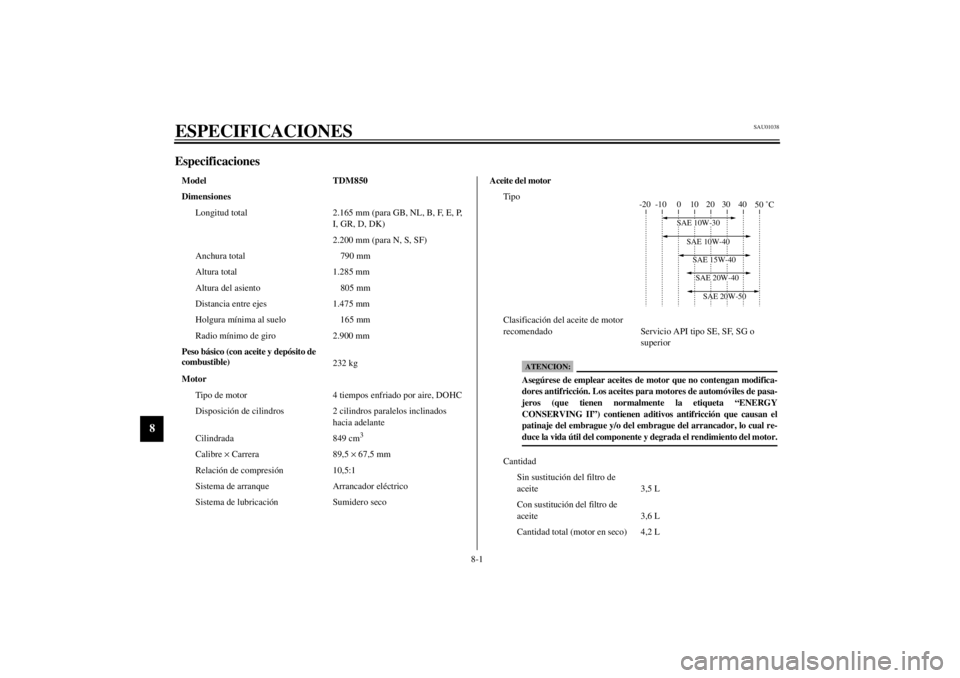

-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modifica-
dores antifricción. Los aceites para motores de automóviles de pasa-
jeros (que tienen normalmente la etiqueta “ENERGY
CONSERVING II”) contienen aditivos antifricción que causan el
patinaje del embrague y/o del embrague del arrancador, lo cual re-
duce la vida útil del componente y degrada el rendimiento del motor.
S_4tx.book Page 1 Thursday, October 12, 2000 6:40 PM

ESPECIFICACIONES
8-2
8
Capacidad del sistema de enfria-
miento (cantidad total)
1,7 L
Filtro de aireElemento tipo seco
Gasolina
Tipo Gasolina normal sin plomo
Capacidad del depósito de gasolina 20 L
Cantidad de reserva de combustible 3,1 L
Carburador
Fabricante MIKUNI
Modelo ´ cantidad BDSR38 ´ 2
Bujía
Fabricante/modelo NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Huelgo 0,8–0,9 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,718
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,688
Número de dientes de la rueda
dentada de la cadena de transmi-
sión (delantero/trasero) 16/43
Tipo de transmisión 5 velocidades de engrane constante
Operación Con el pie izquierdoRelación de engranajes
1
a
2,643
2
a
1,947
3
a
1,500
4
a
1,174
5
a
0,964
Chasis
Tipo de bastidor Diamante
Angulo del eje delantero 24,5°
Base del ángulo de inclinación 103 mm
Neumático
Delantero
Tipo Neumático sin cámara
Tamaño 110/80 ZR18 (58W)
Fabricante/modelo Bridgestone / BT54F
Pirelli / MTR03
Michelin / MACADAM 90X
Trasero
Tipo Neumático sin cámara
Tamaño 150/70 ZR17 (69W)
Fabricante/modelo Bridgestone / BT54R
Pirelli / MTR04
Michelin / MACADAM 90X
S_4tx.book Page 2 Thursday, October 12, 2000 6:40 PM

ESPECIFICACIONES
8-3
8
Carga màxima* 203 kg
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 275 kPa (2,75 kg/cm2, 2,75 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kg/cm2, 2,25 bar)
Trasero 275 kPa (2,75 kg/cm2, 2,75 bar)
Conducción a alta velocidad
Delantero 225 kPa (2,25 kg/cm2, 2,25 bar)
Trasero 275 kPa (2,75 kg/cm2, 2,75 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Rueda
Delantero
Tipo Llanta de aleación
Ta m a ñ o 1 8 ´ MT 3,00
Trasero
Tipo Llanta de aleación
Ta m a ñ o 1 7 ´ MT 4,00
Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horquilla telescópica
Trasera Brazo oscilante (monocruz)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasera Resorte en espiral / amortiguador de
aceite de gas
Trayectoria de la rueda
Delantero 149 mm
Trasera 144 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema de generador
Tipo Magneto de C.A.
Salida estándar 14 V, 24 A @ 5.000 r/min
Batería
Modelo GT12B-4
Vataje, capacidad 12 V, 10 Ah
S_4tx.book Page 3 Thursday, October 12, 2000 6:40 PM

ESPECIFICACIONES
8-4
8
Tipo del faroBombilla de cuarzo (halógena)
Voltaje y vataje de ampdleta ´
cantidad
Faro 12 V, 55 W ´ 2
Luz auxiliar 12 V, 5 W ´ 1
Luz de freno/piloto trasero 12 V, 5/21 W ´ 2
Luz de intermitencia 12 V, 21 W ´ 4
Luz de la instrumentación 12 V, 2 W ´ 3
Luz indicadora de punto muerto 14 V, 1,4 W ´ 1
Testigo de luces de carretera 14 V, 1,4 W ´ 1
Luces indicadora de intermitencia 14 V, 1,4 W ´ 2
Luz de aviso de la temperatura
del liquido refrigerante 14 V, 1,4 W ´ 1
Luz de aviso del nivel de gasolina 12 V, 2 W ´ 1
Fusibles
Fusible principal 30 A
Fusible del faro 15 A
Fusible del sistema de intermitencia 15 A
Fusible de encendido 10 A
Fusible de aviso de peligro 10 A
Fusible del cuentakilómetros 5 A
Fusible del ventilador del
radiador 7,5 A
S_4tx.book Page 4 Thursday, October 12, 2000 6:40 PM

S_4tx.book Page 5 Thursday, October 12, 2000 6:40 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_4tx.book Page 1 Thursday, October 12, 2000 6:40 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
