2001 YAMAHA TDM 850 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03541
NOTA:_l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
_ 24 Filtro de aceite del motor•Cambiar.ÖÖÖ
25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
•Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_4tx.book Page 4 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01139
Desmontaje y montaje de carenados
y paneles Los carenados y paneles que se muestran más
arriba deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimiento que
se describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar y
montar un carenado o un panel.

SAU03494
Carenados A y B
Para desmontar uno de los carenadosQuite los tornillos del carenado y seguidamente
desmonte éste como se muestra.
Para montar el carenadoColoque el carenado en su posición original y
apriete los tornillos.
1. Carenado A
2. Panel A
1. Carenado B
2. Panel B
1. Tornillo (´ 3)
S_4tx.book Page 5 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU03317
Paneles A y B
Para desmontar uno de los paneles1. Desmonte el carenado correspondiente A
o B. (Véanse en la página 6-5 las instruc-
ciones para desmontar y montar el carena-
do.)
2. Desmonte el asiento. (Véanse en la página
3-11 las instrucciones para desmontar y
montar el asiento.)
3. Quite el tornillo y seguidamente desmonte
el panel.Para montar el panel
1. Coloque el panel en su posición original y
apriete el tornillo.
2. Monte el asiento y el carenado.
1. Tornillo
S_4tx.book Page 6 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU01668
Comprobación de las bujías Las bujías son componentes importantes del
motor y resulta fácil comprobarlas. El calor y
los depósitos de material provocan la erosión
lenta de las bujías, por lo que éstas deben des-
montarse y comprobarse de acuerdo con el cua-
dro de mantenimiento periódico y engrase.
Además, el estado de las bujías puede reflejar el
estado del motor.
Para desmontar una bujía
1. Desmonte el carenado A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el carenado.)
2. Retire la tapa de bujía.3. Desmonte la bujía como se muestra, con la
llave de bujías incluida en el juego de he-
rramientas del propietario.
Para comprobar las bujías
1. Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuan-
do se utiliza la motocicleta normalmente).
2. Compruebe que todas las bujías del motor
tengan el mismo color.
NOTA:_ Si alguna de las bujías presenta un color clara-
mente diferente, puede que el motor esté avería-
do. No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar la motoci-
cleta en un concesionario Yamaha. _3. Compruebe la erosión del electrodo y la
acumulación excesiva de carbono u otros
depósitos en cada bujía; cámbiela según
sea necesario.

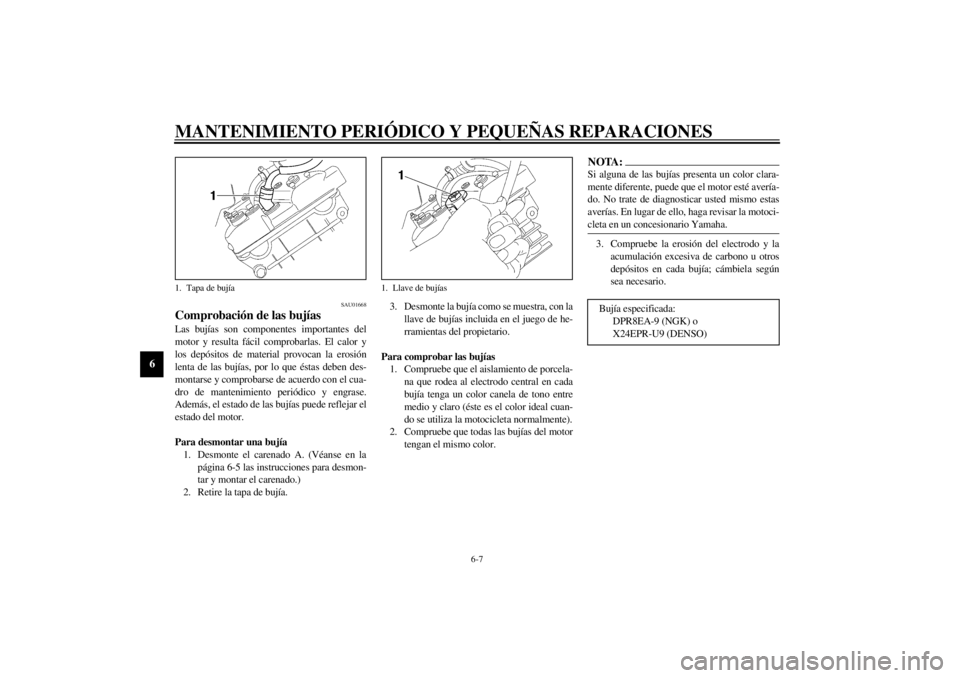

1. Tapa de bujía
1. Llave de bujías
Bujía especificada:
DPR8EA-9 (NGK) o
X24EPR-U9 (DENSO)
S_4tx.book Page 7 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
Para montar una bujía
1. Mida la distancia entre electrodos de la
bujía con una galga y ajústela al valor es-
pecificado según sea necesario.
2. Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _4. Coloque la tapa de bujía.
5. Monte el carenado.
a. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bujía:
0,8–0,9 mm
Par de apriete:
Bujía:
18 Nm (1,8 m·kg)
S_4tx.book Page 8 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU01692
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _2. Arranque el motor, caliéntelo durante
15 minutos y luego párelo.3. Observe el nivel de aceite por la mirilla de
control situada en el lado derecho del de-
pósito del aceite del motor.
NOTA:_ l
El depósito del aceite del motor se encuen-
tra detrás de los cilindros.
l
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
_4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor

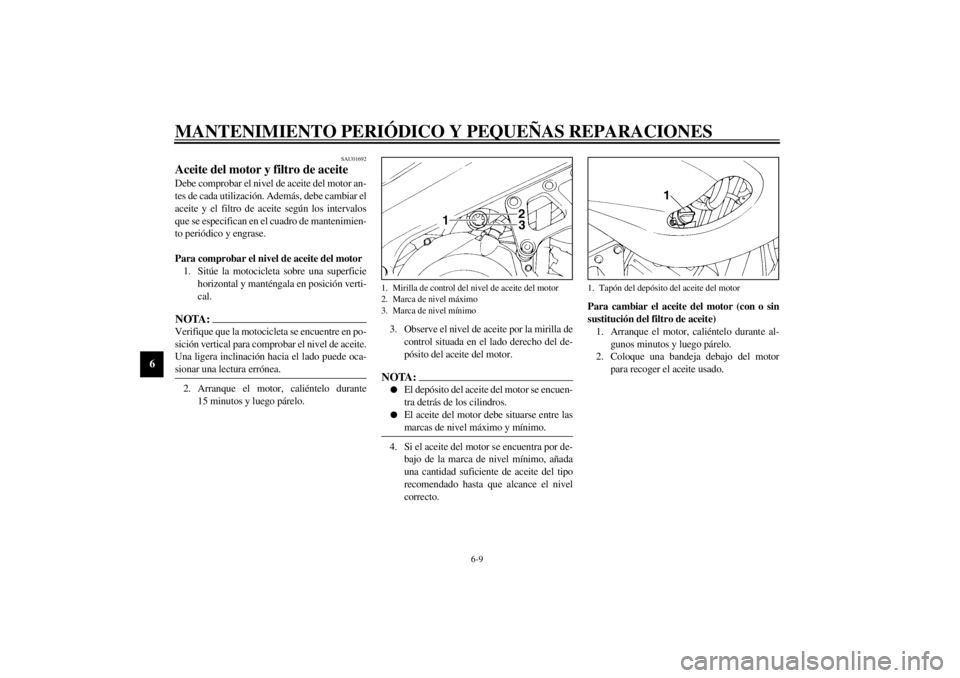

para recoger el aceite usado.1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón del depósito del aceite del motor
S_4tx.book Page 9 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
3. Retire el tapón del depósito del aceite del
motor y los tornillos de drenaje para vaciar
el aceite del cárter.NOTA:_ Omita los pasos 4–6 si no va a cambiar el filtro
de aceite. _
4. Desmonte la cubierta del filtro de aceite
quitando los tornillos.5. Desmonte y cambie el filtro de aceite y las
juntas tóricas.
6. Monte la cubierta del filtro de aceite colo-
cando los tornillos y apretándolos con el
par especificado.
NOTA:_ Verifique que las juntas tóricas queden correcta-
mente asentadas. _7. Coloque los tornillos de drenaje del aceite
del motor y apriételos con el par especifi-
cado.
1. Tornillo de drenaje del aceite del motor A
1. Tornillo de drenaje del aceite del motor B
2. Cubierta del filtro de aceite
3. Tornillo (´ 5)
1. Filtro de aceite
2. Junta tórica (´ 2)Par de apriete:
Tornillo de la cubierta del filtro de aceite:
10 Nm (1,0 m·kg)
S_4tx.book Page 10 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
8. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón del depósito de
aceite.
SC000072
ATENCION:_ l
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite ni utilice
aceites de grado superior a “CD”. Ade-
más, no utilice aceites con la etiqueta
“ENERGY CONSERVING II (AHO-
RRO DE ENERGÍA II)” o superior.
l
Asegúrese de que no penetre ningún
material extraño en el cárter.
_9. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.
10. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario.
SAU03495
Líquido refrigerante Debe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que
se especifican en el cuadro de mantenimiento
periódico y engrase.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 6-45.
Para comprobar el nivel de líquido refrige-
rante
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.NOTA:_ l
El nivel de líquido refrigerante debe com-
probarse con el motor en frío, ya que varía
con la temperatura del motor.
l
Verifique que la motocicleta se encuentre
en posición vertical para comprobar el ni-
vel de líquido refrigerante. Una ligera in-
clinación hacia el lado puede ocasionar
una lectura errónea.
_
Pares de apriete:
Tornillo de drenaje del aceite del motor A:
35 Nm (3,5 m·kg)
Tornillo de drenaje del aceite del motor B:
30 Nm (3,0 m·kg)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3,5 L
Con sustitución del filtro de aceite:
3,6 L
Cantidad total (motor en seco):
4,2 L
