FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU01590
(Estacionamiento)
La dirección está bloqueada y el piloto trasero y
la luz de posición están encendidos, pero el resto
de los sistemas eléctricos están desactivados. Se
puede extraer la llave.
La dirección debe estar bloqueada para poder
girar la llave a la posición “ ”.
SCA00043
ATENCION:_ No utilice la posición de estacionamiento du-
rante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería. _
SAU03034

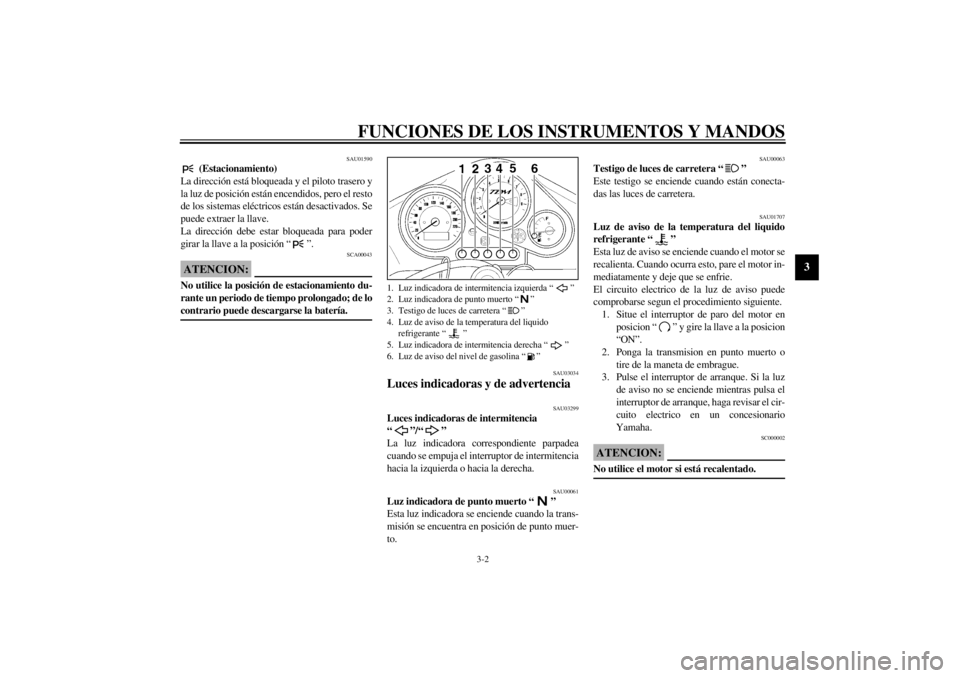

Luces indicadoras y de advertencia
SAU03299
Luces indicadoras de intermitencia
“”/“”
La luz indicadora correspondiente parpadea
cuando se empuja el interruptor de intermitencia
hacia la izquierda o hacia la derecha.
SAU00061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muer-
to.
SAU00063
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU01707
Luz de aviso de la temperatura del liquido
refrigerante “ ”
Esta luz de aviso se enciende cuando el motor se
recalienta. Cuando ocurra esto, pare el motor in-
mediatamente y deje que se enfrie.
El circuito electrico de la luz de aviso puede
comprobarse segun el procedimiento siguiente.
1. Situe el interruptor de paro del motor en
posicion “ ” y gire la llave a la posicion
“ON”.
2. Ponga la transmision en punto muerto o
tire de la maneta de embrague.
3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende mientras pulsa el
interruptor de arranque, haga revisar el cir-
cuito electrico en un concesionario
Yamaha.
SC000002
ATENCION:_ No utilice el motor si está recalentado. _
1. Luz indicadora de intermitencia izquierda “ ”
2. Luz indicadora de punto muerto “ ”
3. Testigo de luces de carretera “ ”
4. Luz de aviso de la temperatura del liquido
refrigerante “ ”
5. Luz indicadora de intermitencia derecha “ ”
6. Luz de aviso del nivel de gasolina “ ”
S_4tx.book Page 2 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU03680
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el nivel de
gasolina desciende por debajo de aproximada-
mente 3,1 L. Cuando ocurra esto, ponga gasoli-
na lo antes posible.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1. Sitúe el interruptor de paro del motor en
posición “ ” y gire la llave a la posición
“ON”.
2. Ponga la transmisión en punto muerto o
tire de la maneta de embrague.
3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU03492

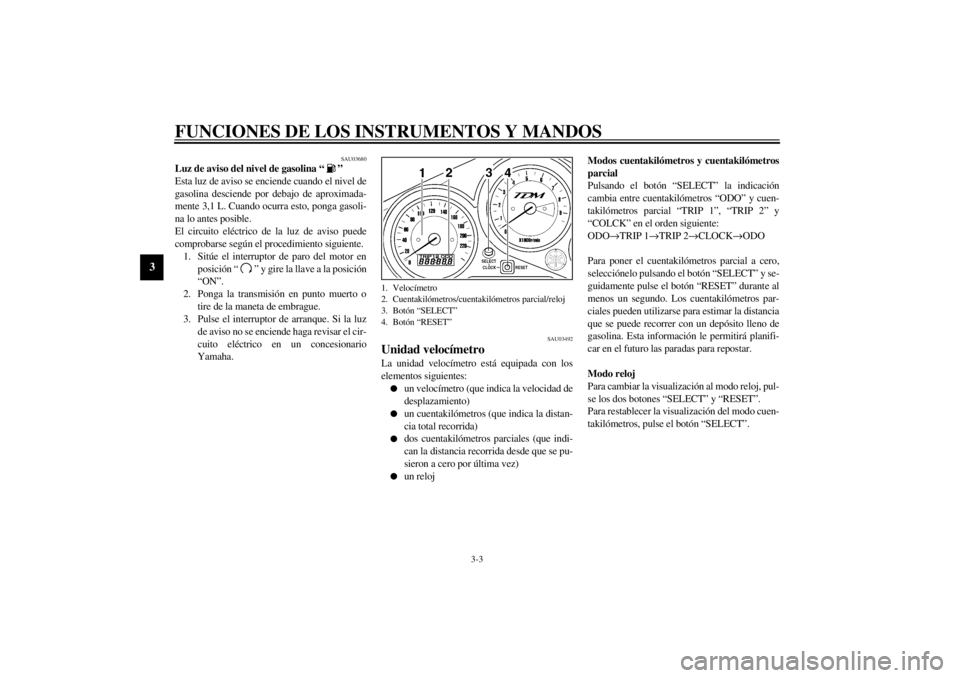

Unidad velocímetro La unidad velocímetro está equipada con los
elementos siguientes:l
un velocímetro (que indica la velocidad de
desplazamiento)
l
un cuentakilómetros (que indica la distan-
cia total recorrida)
l
dos cuentakilómetros parciales (que indi-
can la distancia recorrida desde que se pu-
sieron a cero por última vez)
l
un relojModos cuentakilómetros y cuentakilómetros
parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y cuen-
takilómetros parcial “TRIP 1”, “TRIP 2” y
“COLCK” en el orden siguiente:
ODO
®TRIP 1
®TRIP 2
®CLOCK
®ODO
Para poner el cuentakilómetros parcial a cero,
selecciónelo pulsando el botón “SELECT” y se-
guidamente pulse el botón “RESET” durante al
menos un segundo. Los cuentakilómetros par-
ciales pueden utilizarse para estimar la distancia
que se puede recorrer con un depósito lleno de
gasolina. Esta información le permitirá planifi-
car en el futuro las paradas para repostar.
Modo reloj
Para cambiar la visualización al modo reloj, pul-
se los dos botones “SELECT” y “RESET”.
Para restablecer la visualización del modo cuen-
takilómetros, pulse el botón “SELECT”.
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros parcial/reloj
3. Botón “SELECT”
4. Botón “RESET”
S_4tx.book Page 3 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
Para poner el reloj en hora1. Pulse los dos botones “SELECT” y
“RESET” durante al menos dos segundos.
2. Cuando los dígitos de las horas empiecen
a parpadear, pulse el botón “RESET” para
ajustar las horas.
3. Pulse el botón “SELECT” para cambiar
los minutos.
4. Cuando los dígitos de los minutos empie-
cen a parpadear, pulse el botón “RESET”
para ajustar los minutos.
5. Pulse el botón “SELECT” para iniciar el
reloj.NOTA:_ Después de poner en hora el reloj, no olvide pul-
sar el botón “SELECT” antes de girar la llave a
la posición “OFF”; de lo contrario el reloj no se
pondrá en hora. _
SAU00101

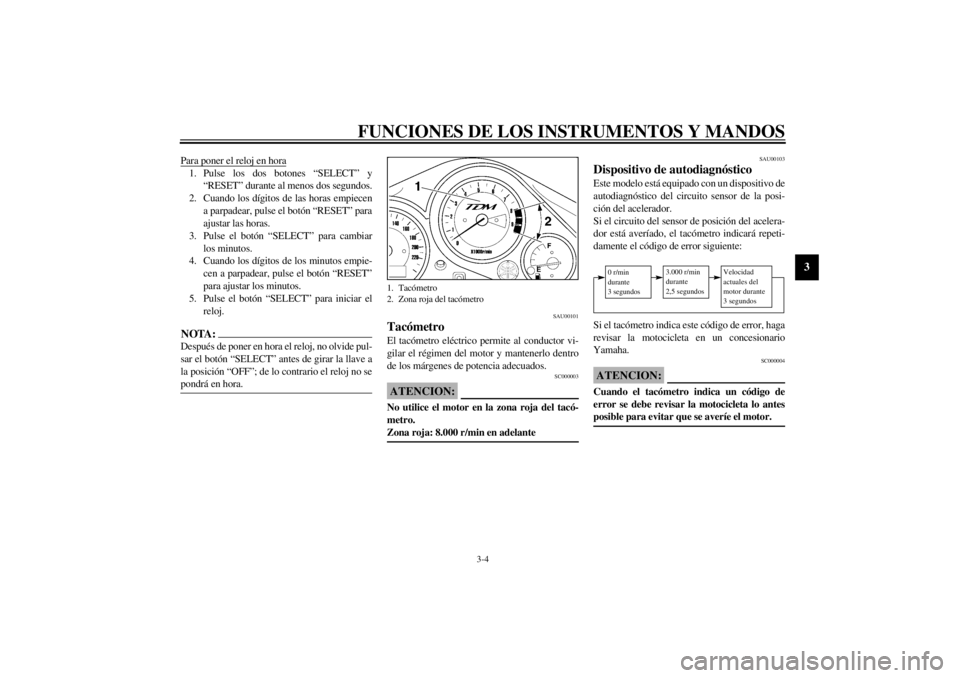

Tacómetro El tacómetro eléctrico permite al conductor vi-
gilar el régimen del motor y mantenerlo dentro
de los márgenes de potencia adecuados.
SC000003
ATENCION:_ No utilice el motor en la zona roja del tacó-
metro.
Zona roja: 8.000 r/min en adelante _
SAU00103
Dispositivo de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico del circuito sensor de la posi-
ción del acelerador.
Si el circuito del sensor de posición del acelera-
dor está averíado, el tacómetro indicará repeti-
damente el código de error siguiente:CB-10SSi el tacómetro indica este código de error, haga
revisar la motocicleta en un concesionario
Yamaha.
SC000004
ATENCION:_ Cuando el tacómetro indica un código de
error se debe revisar la motocicleta lo antes
posible para evitar que se averíe el motor. _
1. Tacómetro
2. Zona roja del tacómetro
0 r/min
durante
3 segundos
3.000 r/min
durante
2,5 segundos
Velocidad
actuales del
motor durante
3 segundos
S_4tx.book Page 4 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
SAU00110
Medidor de gasolina El medidor de gasolina indica la cantidad de ga-
solina que contiene el depósito. La aguja se des-
plaza hacia la “E” (Vacío) a medida que
disminuye el nivel de gasolina. Cuando la aguja
llega a la “E”, quedan aproximadamente 3,1 L
de gasolina en el depósito. Cuando ocurra esto,
ponga gasolina lo antes posible.NOTA:_ No deje que el depósito de gasolina se vacíe
completamente. _
SAU00118

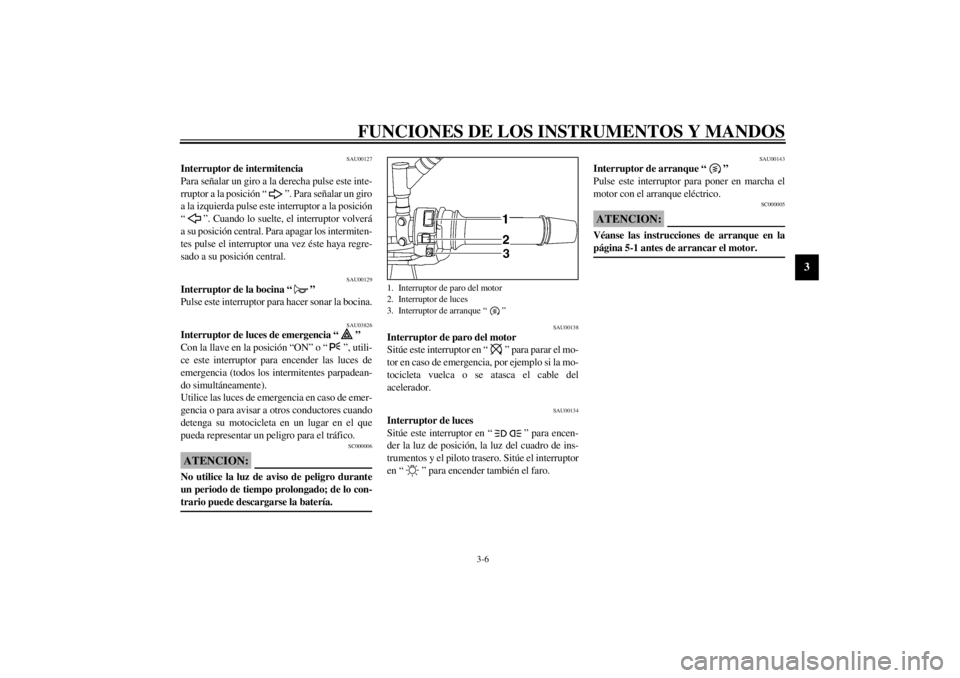

Interruptores del manillar
SAU00120
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU00121
Conmutador de luces
Sitúe este interruptor en “ ” para poner la luz
de carretera y en “ ” para poner la luz de
cruce.
1. Medidor de gasolina
1. Interruptor de ráfagas “PASS”
2. Conmutador de luces
3. Interruptor de intermitencia
4. Interruptor de la bocina “ ”
5. Interruptor de luces de emergencia “ ”
S_4tx.book Page 5 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00127
Interruptor de intermitencia
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “ ”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“ ”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.
SAU03826
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, utili-
ce este interruptor para encender las luces de
emergencia (todos los intermitentes parpadean-
do simultáneamente).
Utilice las luces de emergencia en caso de emer-
gencia o para avisar a otros conductores cuando
detenga su motocicleta en un lugar en el que
pueda representar un peligro para el tráfico.
SC000006
ATENCION:_ No utilice la luz de aviso de peligro durante
un periodo de tiempo prolongado; de lo con-
trario puede descargarse la batería. _
SAU00138
Interruptor de paro del motor
Sitúe este interruptor en “ ” para parar el mo-
tor en caso de emergencia, por ejemplo si la mo-
tocicleta vuelca o se atasca el cable del
acelerador.
SAU00134
Interruptor de luces
Sitúe este interruptor en “ ” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “ ” para encender también el faro.
SAU00143
Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:_ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. _
1. Interruptor de paro del motor
2. Interruptor de luces
3. Interruptor de arranque “ ”
S_4tx.book Page 6 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU00152

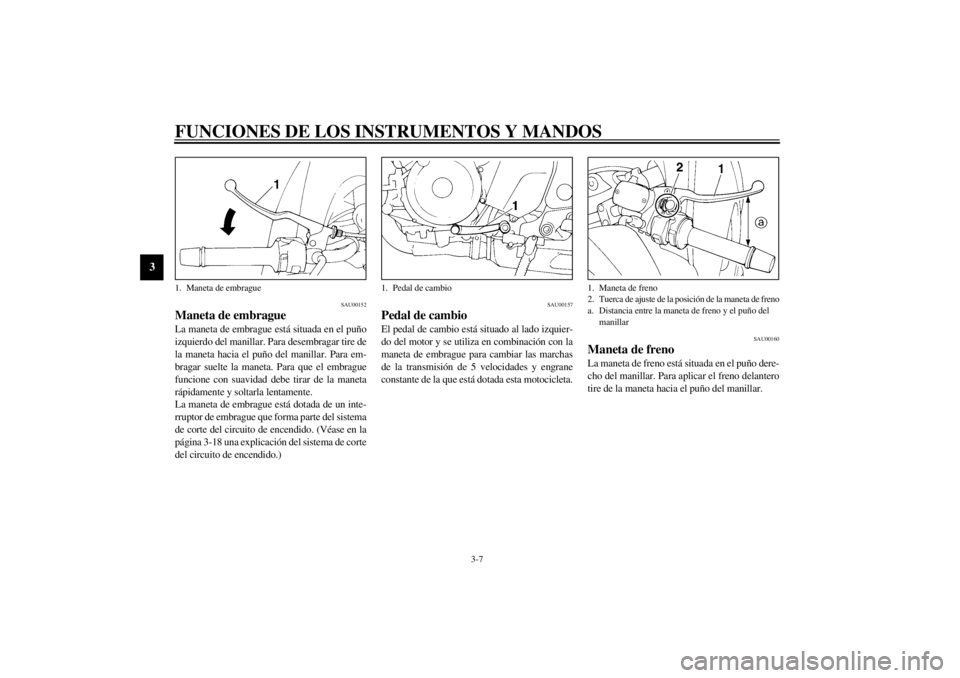

Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-18 una explicación del sistema de corte
del circuito de encendido.)
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
SAU00160
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta de freno
2. Tuerca de ajuste de la posición de la maneta de freno
a. Distancia entre la maneta de freno y el puño del
manillar
S_4tx.book Page 7 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
La maneta de freno dispone de una tuerca de
ajuste de posición. Para ajustar la distancia entre
la maneta de freno y el puño del manillar, gire la
tuerca con la maneta alejada del puño del mani-
llar. Verifique que la marca “ ” de la tuerca
de ajuste quede alineada con la marca “ ” de
la maneta de freno.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
1. Tuerca de ajuste de la posición de la maneta de freno
2. Marcas correctamente alineadas
1. Pedal de freno
S_4tx.book Page 8 Thursday, October 12, 2000 6:40 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU02935

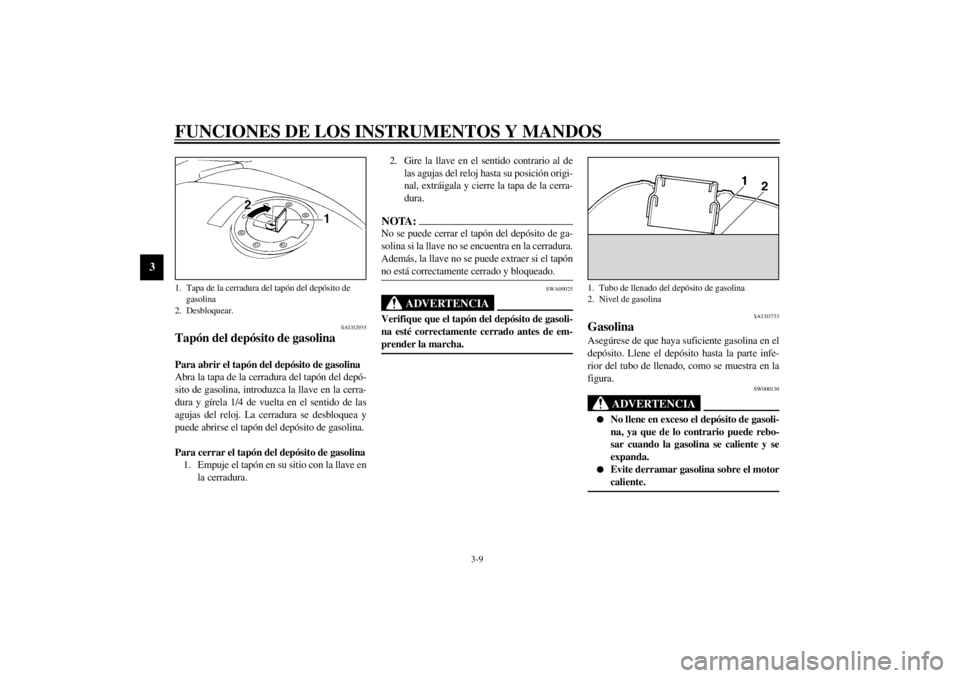

Tapón del depósito de gasolina Para abrir el tapón del depósito de gasolina
Abra la tapa de la cerradura del tapón del depó-
sito de gasolina, introduzca la llave en la cerra-
dura y gírela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de gasolina.
Para cerrar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura. 2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal, extráigala y cierre la tapa de la cerra-
dura.
NOTA:_ No se puede cerrar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente cerrado y bloqueado. _
SWA00025
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente cerrado antes de em-
prender la marcha. _
SAU03753
Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_ l
No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.
l
Evite derramar gasolina sobre el motor
caliente.
_
1. Tapa de la cerradura del tapón del depósito de
gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
S_4tx.book Page 9 Thursday, October 12, 2000 6:40 PM
