Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00186
ACHTUNG:_ l
Kraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, saube-
ren weichen Lappen abwischen.
l
Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterscheidet
sich von den anderen und darf nur
durch einen Tankverschluß des glei-
chen Typs ersetzt werden.
_
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU00196
Kraftstofftank-Belüftungsschlauch
(nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU02976*
Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
20 L
Davon Reserve
ca. 3,1 L
1. Kraftstofftank-Belüftungsschlauch
1. Chokehebel “ ”
G_4tx.book Page 10 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU01726

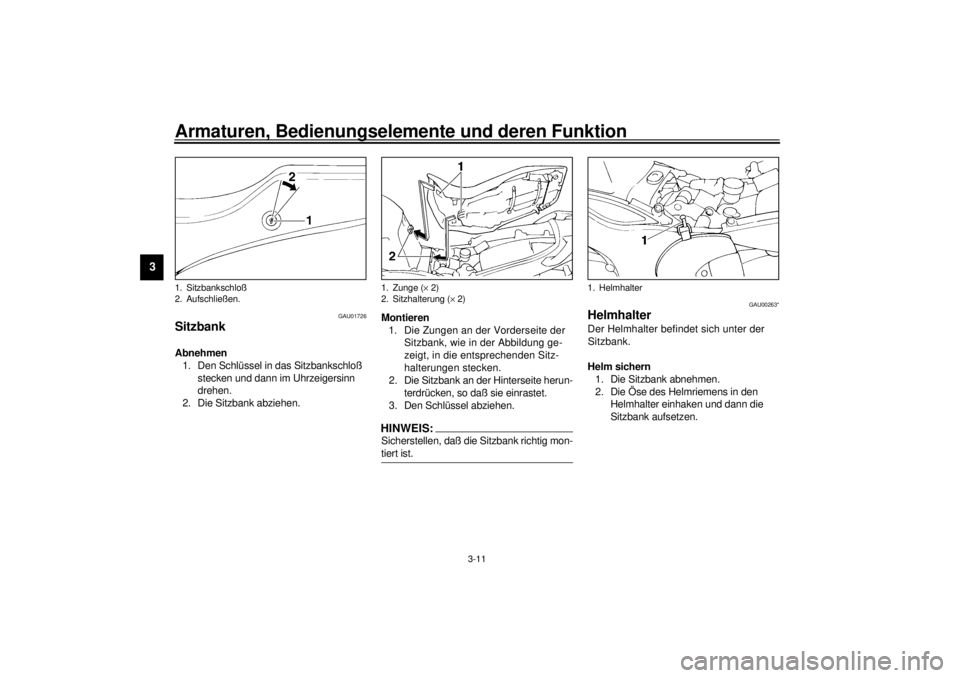

Sitzbank Abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Uhrzeigersinn
drehen.
2. Die Sitzbank abziehen.Montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitz-
halterungen stecken.
2. Die Sitzbank an der Hinterseite herun-
terdrücken, so daß sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU00263*

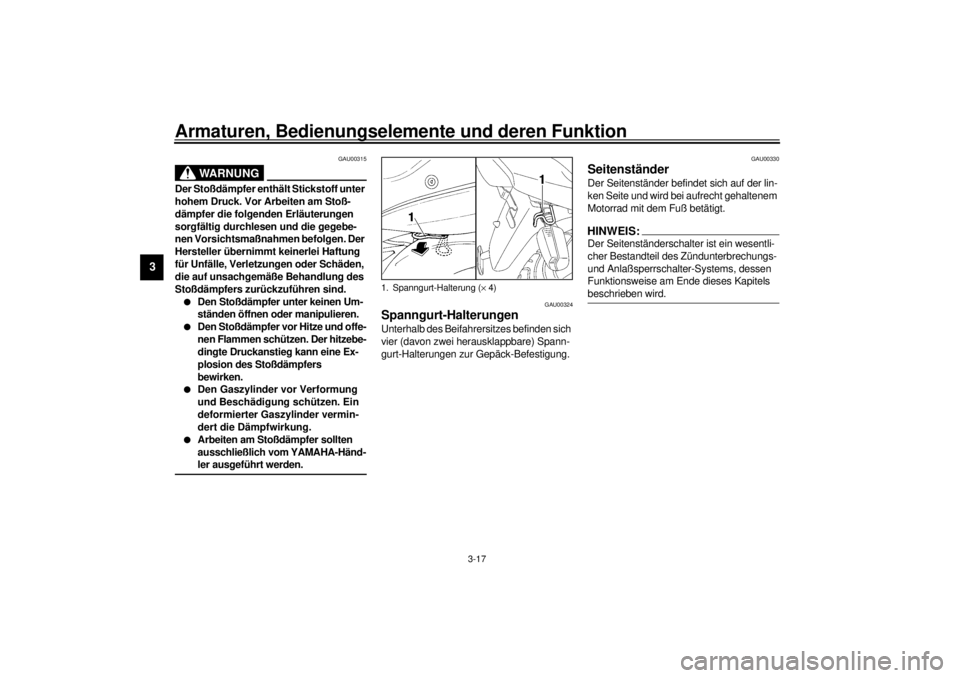

Helmhalter Der Helmhalter befindet sich unter der
Sitzbank.
Helm sichern
1. Die Sitzbank abnehmen.
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank aufsetzen.
1. Sitzbankschloß
2. Aufschließen.
1. Zunge (´ 2)
2. Sitzhalterung (´ 2)
1. Helmhalter
G_4tx.book Page 11 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _Helm lösen
Die Sitzbank abnehmen und dann die Öse
des Helmriemens aushaken; anschließend
die Sitzbank wieder schließen.
GAU01688
Ablagefach Im Ablagefach kann ein Original-Bügel-
schloß von YAMAHA untergebracht wer-
den. Stets sicherstellen, daß das Bügel-
schloß gut im Ablagefach festgeschnallt ist.
Damit die Befestigungsgummis nicht verlo-
rengehen, sollten diese auch dann festge-
schnallt werden, wenn sich kein Schloß im
Ablagefach befindet.Die Betriebsanleitung und Fahrzeugpapie-
re zum Schutz vor Feuchtigkeit in einem
Plastikbeutel aufbewahren. Bei der Fahr-
zeugwäsche darauf achten, daß kein Was-
ser in das Ablagefach hineingerät.1. Bügelschloß (Sonderzubehör)
2. Gummiband
1. Bügelschloß (Sonderzubehör)
2. Gummiband (´ 2)
G_4tx.book Page 12 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU01728

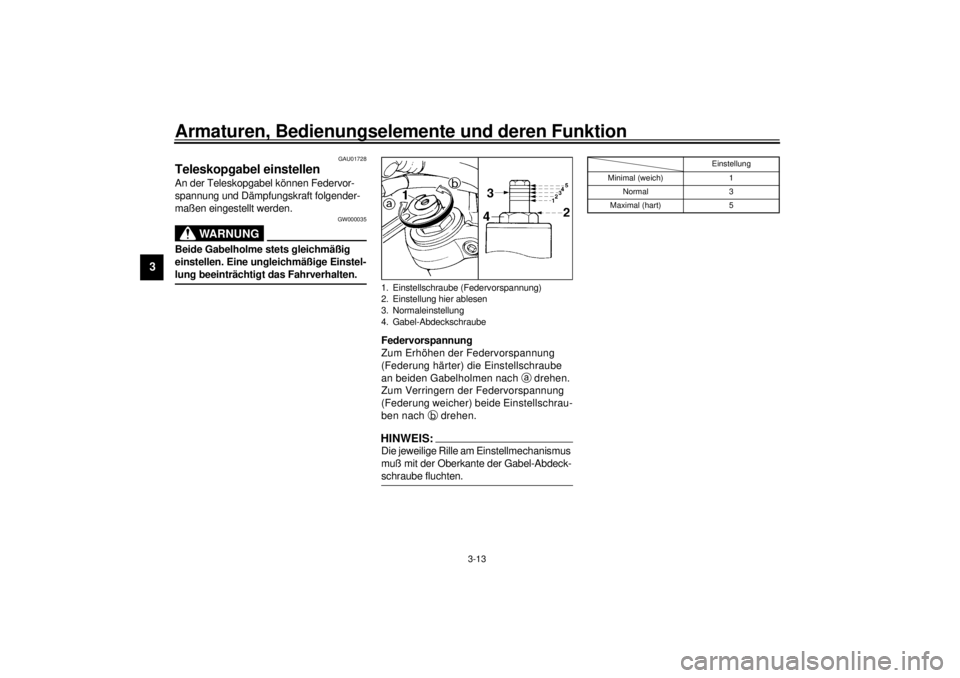

Teleskopgabel einstellen An der Teleskopgabel können Federvor-
spannung und Dämpfungskraft folgender-
maßen eingestellt werden.
GW000035
WARNUNG
_ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellschraube
an beiden Gabelholmen nach
a drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben nach
b drehen.HINWEIS:_ Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten. _
CI-10G
1. Einstellschraube (Federvorspannung)
2. Einstellung hier ablesen
3. Normaleinstellung
4. Gabel-Abdeckschraube
Einstellung
Minimal (weich) 1
Normal 3
Maximal (hart) 5
G_4tx.book Page 13 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
Dämpfungskraft
Zum Erhöhen der Dämpfungskraft (Dämp-
fung härter) die Einstellschraube an beiden
Gabelholmen nach
a drehen. Zum Verrin-
gern der Dämpfungskraft (Dämpfung wei-
cher) beide Einstellschrauben nach
b
drehen.CI-02GGC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _HINWEIS:_ Da ab Werk zwischen einzelnen Einstell-
mechanismen kleine Unterschiede in der
Anzahl Positionen zwischen der Minimal-
und Maximaleinstellung auftreten können,
weichen die obigen Angaben eventuell
leicht von Ihrem Modell ab und sollten des-
halb lediglich als Richtwerte verstanden
werden. Ungeachtet der effektiven Anzahl
Positionen erstreckt sich jedoch jeweils der
gesamte Einstellbereich zwischen der Mini-
mal- und Maximaleinstellung eines Mecha-
nismus. Um eine präzise Einstellung zu er-
zielen, sollte man die Anzahl Positionen der
einzelnen Einstellmechanismen überprüfen
und die obigen Angaben entsprechend
revidieren. _
1. Einstellschraube (Dämpfungskraft)Minimal (weich) 0 Rasten nach a
*
Normal 1 Raste nach a
*
Maximal (hart) 4 Rasten nach a
*
*mit völlig nach b
gedrehter Einstellschraube
G_4tx.book Page 14 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU03834

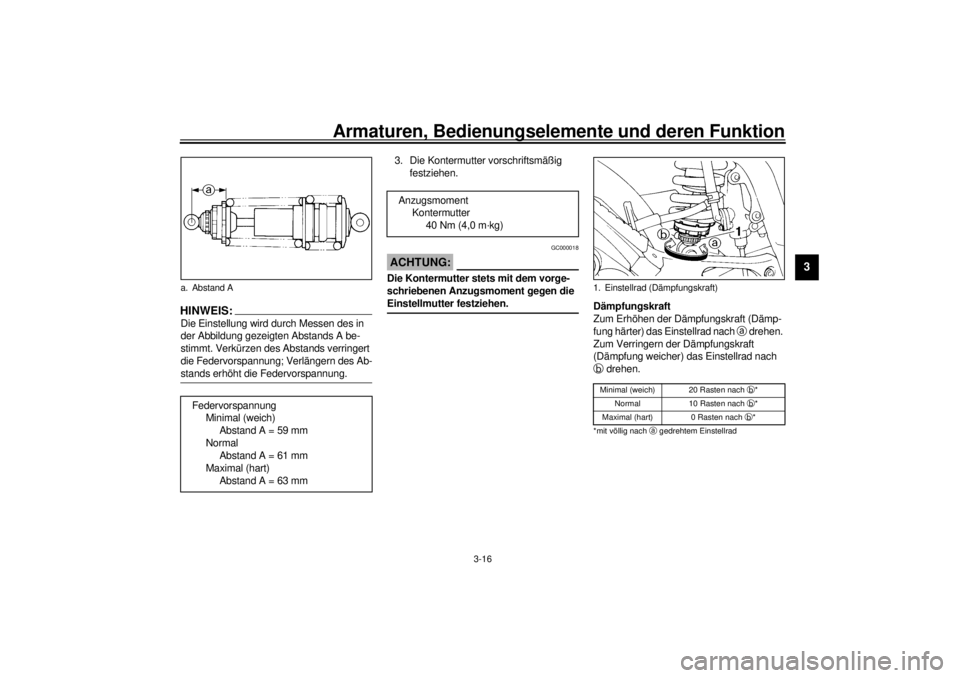

Federbein einstellen Am Hinterradfederbein können Federvor-
spannung und Dämpfung folgendermaßen
eingestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
Federvorspannung
GrobeinstellungDen Hebel an der Oberseite des Feder-
beins bei Solobetrieb auf “SOFT” (weich)
und bei Soziusbetrieb auf “HARD” (hart)
stellen.HINWEIS:_ Für die Einstellung das Spezialwerkzeug
aus dem Bordwerkzeug verwenden. _
Feineinstellung1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellmutter
an der Unterseite des Federbeins
nach
a drehen. Zum Verringern der
Federvorspannung (Federung wei-
cher) die Einstellmutter nach
b
drehen.
1. Einstellhebel (Federvorspannung)
1. Kontermutter
2. Einstellmutter (Federvorspannung)
G_4tx.book Page 15 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
HINWEIS:_ Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands verringert
die Federvorspannung; Verlängern des Ab-
stands erhöht die Federvorspannung. _
3. Die Kontermutter vorschriftsmäßig
festziehen.
GC000018
ACHTUNG:_ Die Kontermutter stets mit dem vorge-
schriebenen Anzugsmoment gegen die
Einstellmutter festziehen. _
Dämpfungskraft
Zum Erhöhen der Dämpfungskraft (Dämp-
fung härter) das Einstellrad nach
a drehen.
Zum Verringern der Dämpfungskraft
(Dämpfung weicher) das Einstellrad nach
b drehen.CI-04G
a. Abstand A
Federvorspannung
Minimal (weich)
Abstand A = 59 mm
Normal
Abstand A = 61 mm
Maximal (hart)
Abstand A = 63 mm
Anzugsmoment
Kontermutter
40 Nm (4,0 m·kg)
1. Einstellrad (Dämpfungskraft)Minimal (weich) 20 Rasten nach b
*
Normal 10 Rasten nach b
*
Maximal (hart) 0 Rasten nach b
*
*mit völlig nach a
gedrehtem Einstellrad
G_4tx.book Page 16 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
GAU00315
WARNUNG
_ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.l
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
l
Den Stoßdämpfer vor Hitze und offe-
nen Flammen schützen. Der hitzebe-
dingte Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
l
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.
l
Arbeiten am Stoßdämpfer sollten
ausschließlich vom YAMAHA-Händ-
ler ausgeführt werden.
_
GAU00324

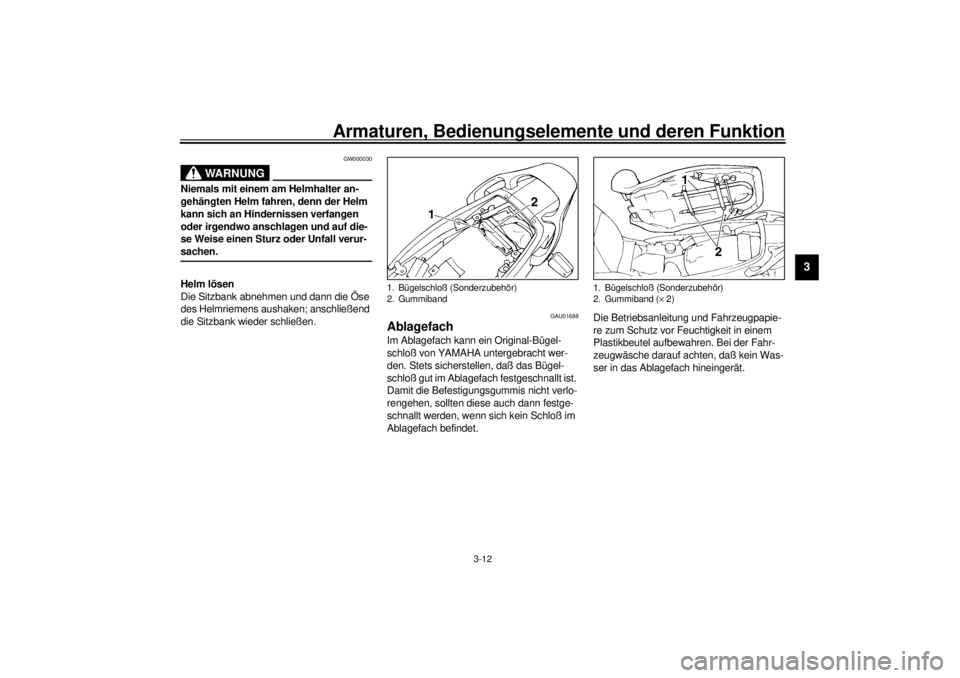

Spanngurt-Halterungen Unterhalb des Beifahrersitzes befinden sich
vier (davon zwei herausklappbare) Spann-
gurt-Halterungen zur Gepäck-Befestigung.
GAU00330
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite und wird bei aufrecht gehaltenem
Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
1. Spanngurt-Halterung (´ 4)
