2001 YAMAHA TDM 850 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, ist eingeschaltet. Die ande-
ren elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU03299
Blinker-Kontrolleuchten “ ” u. “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU01707
Kühlflüssigkeitstemperatur-Warn-
leuchte “ ”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten und den Motor abstellen und abküh-
len lassen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Blinker-Kontrolleuchte links “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Fernlicht-Kontrolleuchte “ ”
4. Kühlflüssigkeitstemperatur-Warnleuchte “ ”
5. Blinker-Kontrolleuchte rechts “ ”
6. Reserve-Warnleuchte “ ”
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03680
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 3,1 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie mög-
lich auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GAU03492
Tachometer Der Tachometer umfaßt folgendes:l
einen Geschwindigkeitsmesser
l
einen Kilometerzähler
l
zwei Tageskilometerzähler
l
eine UhrKilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (odometer),
den Tageskilometerzähler-Betriebsarten
“TRIP 1” und “TRIP 2” sowie der Uhr
“CLOCK” umgeschaltet werden:
ODO
®TRIP 1
®TRIP 2
®CLOCK
®ODO
Zum Zurückstellen eines Tageskilometer-
zählers auf Null die gewünschte Betriebsart
mit dem Wahlknopf “SELECT” wählen und
dann den Rückstellknopf “RESET” minde-
stens eine Sekunde lang gedrückt halten.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die Pla-
nung von Tankintervallen erlaubt.
Uhr
Zum Aufrufen der Uhranzeige gleichzeitig
den Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drücken.
Um zur Kilometerzähler-Betriebsart zurück-
zukehren, den Wahlknopf “SELECT” drük-
ken.
1. Tachometer
2. (Tages-)Kilometerzähler/Uhr
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
G_4tx.book Page 3 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
Zum Stellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” mindestens
zwei Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt,
die Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
um die Minutenanzeige aufzurufen.
4. Sobald die Minutenanzeige blinkt,
die Minuten mit dem Rückstellknopf
“RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.HINWEIS:_Nach den Stellen der Uhr muß der Wahl-
knopf “SELECT” vor dem Ausschalten der
Zündung gedrückt werden, da sonst die
Uhreinstellung nicht gespeichert wird.__
GAU00101
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um sie
im optimalen Leistungsbereich zu halten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 8.000 U/min _
GAU00103
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung des Drosselklappensensor-
Stromkreises ausgestattet.
Falls Störungen in diesem Stromkreis auf-
treten, zeigt der Drehzahlmesser das fol-
gende Signal wiederholt an:CB-10GFalls der Drehzahlmesser ein solches
Signal anzeigt, das Motorrad von einem
YAMAHA-Händler überprüfen lassen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
1. Drehzahlmesser
2. Roter Bereich
0 U/min
während
3 Sek.
3.000 U/min
während
2,5 Sek.
Aktuelle
Motordrehzahl
während
3 Sek.
G_4tx.book Page 4 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00110
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
herabsinkt, verbleiben noch ca. 3,1 L Kraft-
stoff im Tank. In diesem Fall so bald wie
möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.

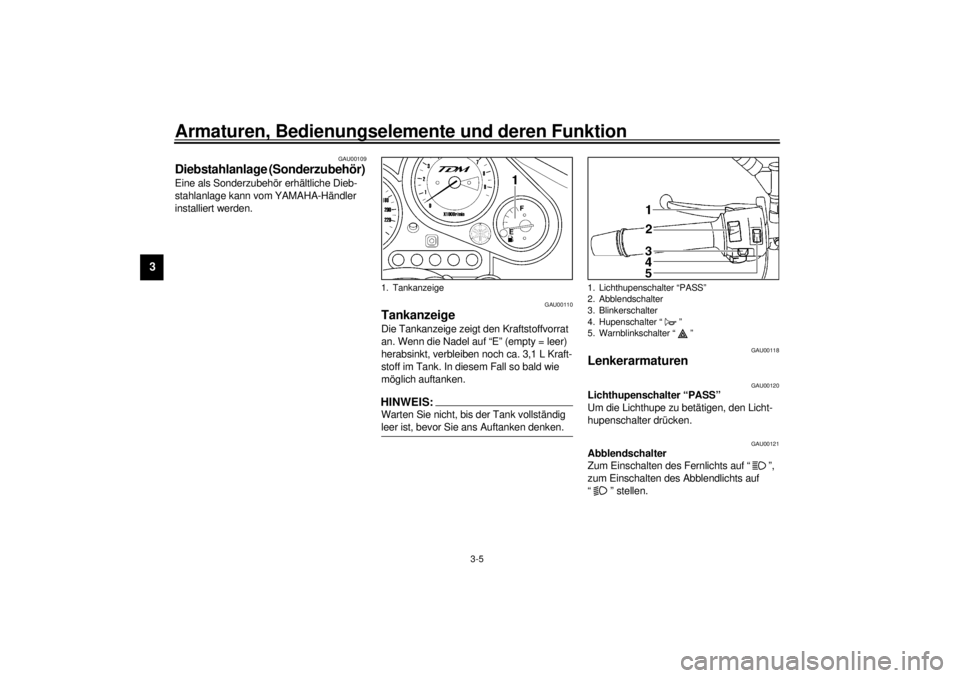

1. Tankanzeige
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
5. Warnblinkschalter “ ”
G_4tx.book Page 5 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU03826
Warnblinkschalter “ ”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “ ” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. _
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
G_4tx.book Page 6 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-18.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00160
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.

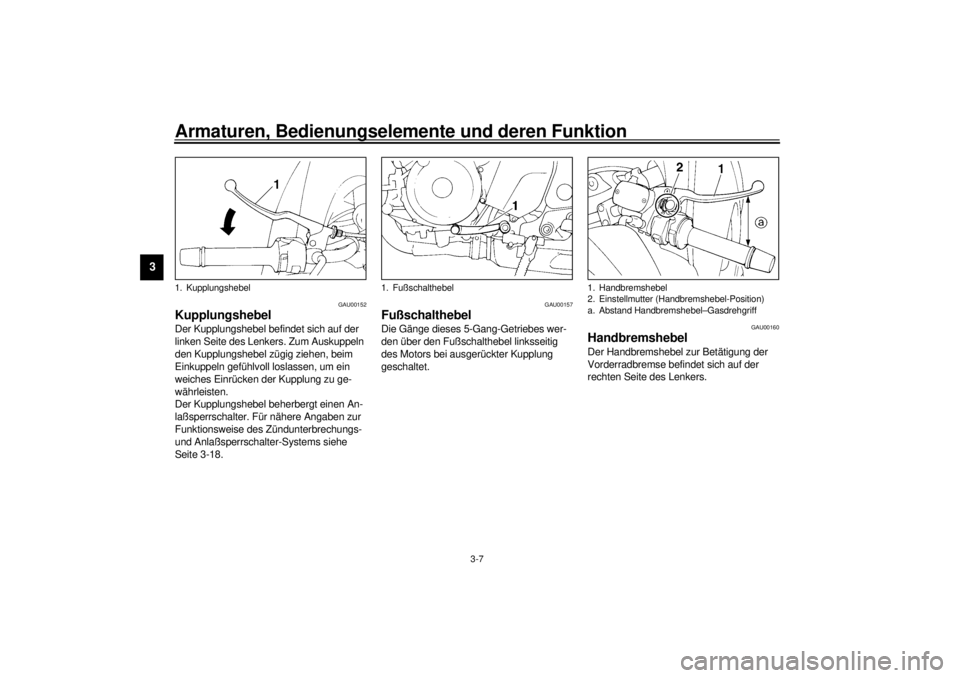

1. Kupplungshebel
1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter (Handbremshebel-Position)
a. Abstand Handbremshebel–Gasdrehgriff
G_4tx.book Page 7 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung
“ ” auf der Einstellmutter muß mit der
Markierung “ ” auf dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Einstellmutter (Handbremshebel-Position)
2. Korrekt ausgerichtet
1. Fußbremshebel
G_4tx.book Page 8 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_

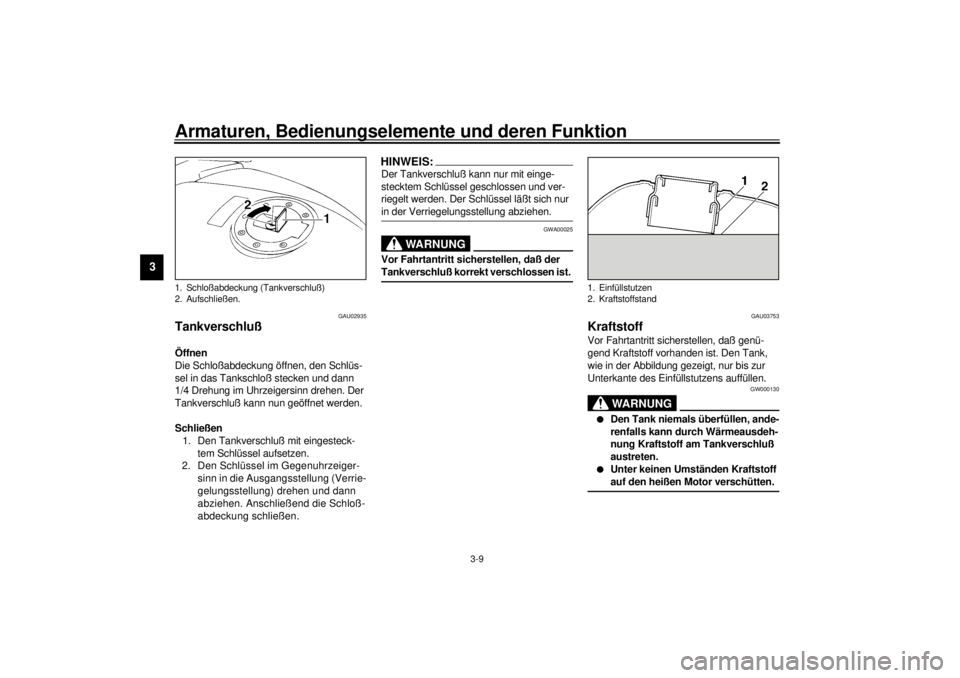

1. Schloßabdeckung (Tankverschluß)
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
