2001 YAMAHA TDM 850 Betriebsanleitungen (in German)

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell TDM850
Abmessungen
Gesamtlänge 2.165 mm (nur GB, NL, B, F, E,
P, I, GR, D, DK)
2.200 mm (nur N, S, SF)
Gesamtbreite 790 mm
Gesamthöhe 1.285 mm
Sitzhöhe 805 mm
Radstand 1.475 mm
Bodenfreiheit 165 mm
Wendehalbkreis 2.900 mm
Leergewicht (fahrfertig,
vollgetankt)
232 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor,
2 obenliegende Nockenwellen
(DOHC)
Zylinderanordnung 2-Zylinder in Reihe, quer nach
vorn geneigt
Hubraum 849 cm
3
Bohrung ´ Hub 89,5 ´ 67,5 mm
Verdichtungsverhältnis 10,5:1
Startsystem Elektrostarter
Schmiersystem TrockensumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach ACEA (CCMC): G-4 oder
G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 3,5 L
Ölwechsel mit Filter-
wechsel 3,6 L
Gesamtmenge (Motor
trocken) 4,2 L

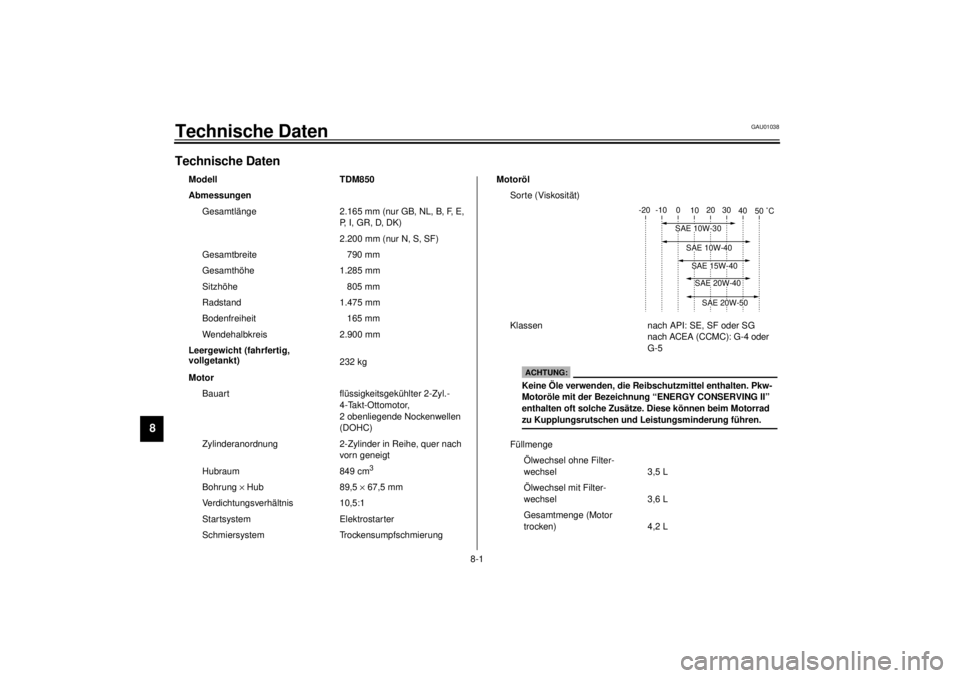

-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

Technische Daten
8-2
8
Kühlsystem-Fassungsvermö-
gen (Gesamtmenge)
1,7 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve 3,1 L
Vergaser
Hersteller MIKUNI
Ty p ´ Anzahl BDSR38 ´ 2
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8– 0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,718
Sekundärantrieb Kette
Sekundärübersetzung 2,688
Anzahl Kettenradzähne
(vorn/hinten) 16/43
Getriebe 5-Gang-Schaltgetriebe
Getriebe-Betätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,643
2. Gang 1,947
3. Gang 1,500
4. Gang 1,174
5. Gang 0,964
Fahrwerk
Rahmenbauart unten offener Zentralrohrah-
men
Lenkkopfwinkel 24,5°
Nachlauf 103 mm
Reifen
Vo r n
Ausführung Schlauch-Reifen
Dimension 110/80 ZR18 (58 W)
Hersteller/Typ Bridgestone / BT54F
Pirelli / MTR03
Michelin / MACADAM 90X
Hinten
Ausführung Schlauch-Reifen
Dimension 150/70 ZR17 (69 W)
Hersteller/Typ Bridgestone / BT54R
Pirelli / MTR04
Michelin / MACADAM 90X
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 203 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vor n 225 kPa; 2,25 kg/cm
2; 2,25 bar
Hinten 275 kPa; 2,75 kg/cm2; 2,75 bar
90 kg–Maximum*
Vor n 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 275 kPa; 2,75 kg/cm2; 2,75 bar
Hochgeschwindigkeitsfahrt
Vor n 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 275 kPa; 2,75 kg/cm2; 2,75 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 18 ´ MT 3,00
Hinten
Ausführung Gußrad
Dimension 17 ´ MT 4,00Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Federbein mit gasdruckunter-
stütztem Stoßdämpfer und Spi-
ralfeder
Federweg
Vorn 149 mm
Hinten 144 mm
G_4tx.book Page 3 Thursday, October 12, 2000 6:27 PM

Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V, 24 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 1 0 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 55 W ´ 2
Standlicht vorn 12 V, 5 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V, 2 W ´ 3
Leerlauf-Kontrolleuchte 14 V; 1,4 W ´ 1
Fernlicht-Kontrolleuchte 14 V; 1,4 W ´ 1
Blinker-Kontrolleuchte 14 V; 1,4 W ´ 2
Kühlflüssigkeitstemperatur-
Warnleuchte 14 V; 1,4 W ´ 1
Reserve-Warnleuchte 12 V, 2 W ´ 1Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 15 A
Zündungssicherung 10 A
Warnblinkanlagensicherung 10 A
Tachometersicherung 5 A
Kühlerlüftersicherung 7,5 A
G_4tx.book Page 4 Thursday, October 12, 2000 6:27 PM

G_4tx.book Page 5 Thursday, October 12, 2000 6:27 PM

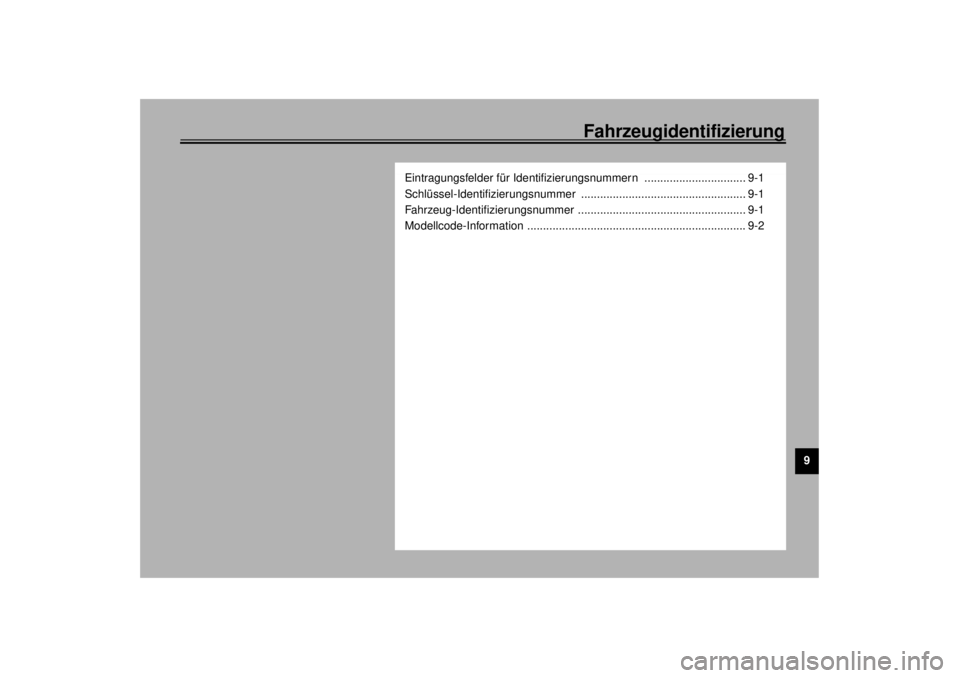

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt
werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
