Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, ist eingeschaltet. Die ande-
ren elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034

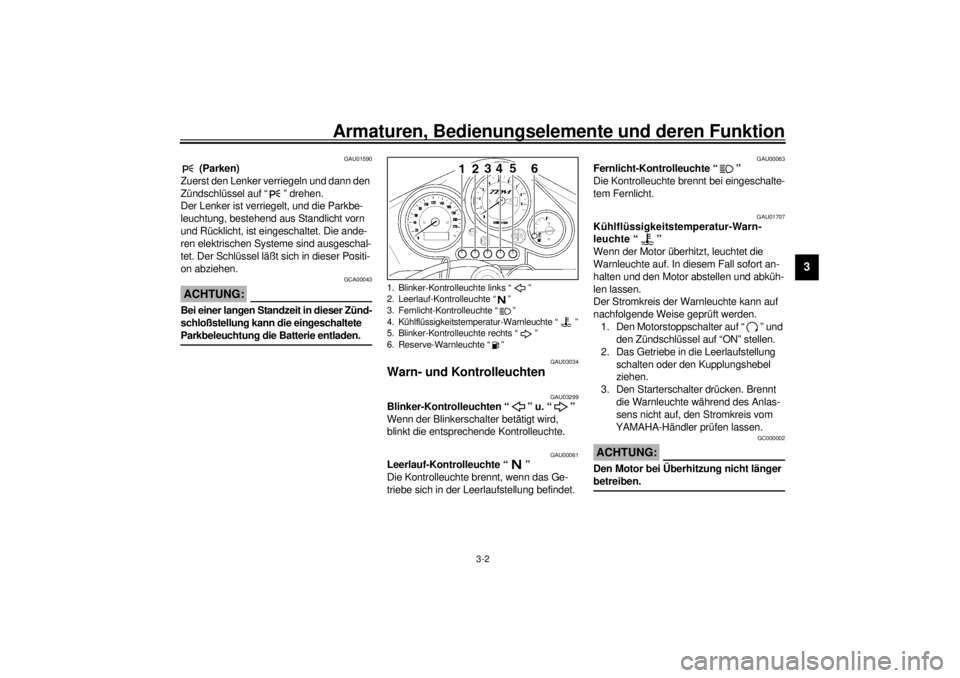

Warn- und Kontrolleuchten
GAU03299
Blinker-Kontrolleuchten “ ” u. “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU01707
Kühlflüssigkeitstemperatur-Warn-
leuchte “ ”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten und den Motor abstellen und abküh-
len lassen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Blinker-Kontrolleuchte links “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Fernlicht-Kontrolleuchte “ ”
4. Kühlflüssigkeitstemperatur-Warnleuchte “ ”
5. Blinker-Kontrolleuchte rechts “ ”
6. Reserve-Warnleuchte “ ”
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03680
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 3,1 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie mög-
lich auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GAU03492
Tachometer Der Tachometer umfaßt folgendes:l
einen Geschwindigkeitsmesser
l
einen Kilometerzähler
l
zwei Tageskilometerzähler
l
eine UhrKilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (odometer),
den Tageskilometerzähler-Betriebsarten
“TRIP 1” und “TRIP 2” sowie der Uhr
“CLOCK” umgeschaltet werden:
ODO
®TRIP 1
®TRIP 2
®CLOCK
®ODO
Zum Zurückstellen eines Tageskilometer-
zählers auf Null die gewünschte Betriebsart
mit dem Wahlknopf “SELECT” wählen und
dann den Rückstellknopf “RESET” minde-
stens eine Sekunde lang gedrückt halten.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die Pla-
nung von Tankintervallen erlaubt.
Uhr
Zum Aufrufen der Uhranzeige gleichzeitig
den Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drücken.
Um zur Kilometerzähler-Betriebsart zurück-
zukehren, den Wahlknopf “SELECT” drük-
ken.
1. Tachometer
2. (Tages-)Kilometerzähler/Uhr
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
G_4tx.book Page 3 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU03826
Warnblinkschalter “ ”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “ ” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. _
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
G_4tx.book Page 6 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00186
ACHTUNG:_ l
Kraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, saube-
ren weichen Lappen abwischen.
l
Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterscheidet
sich von den anderen und darf nur
durch einen Tankverschluß des glei-
chen Typs ersetzt werden.
_
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU00196

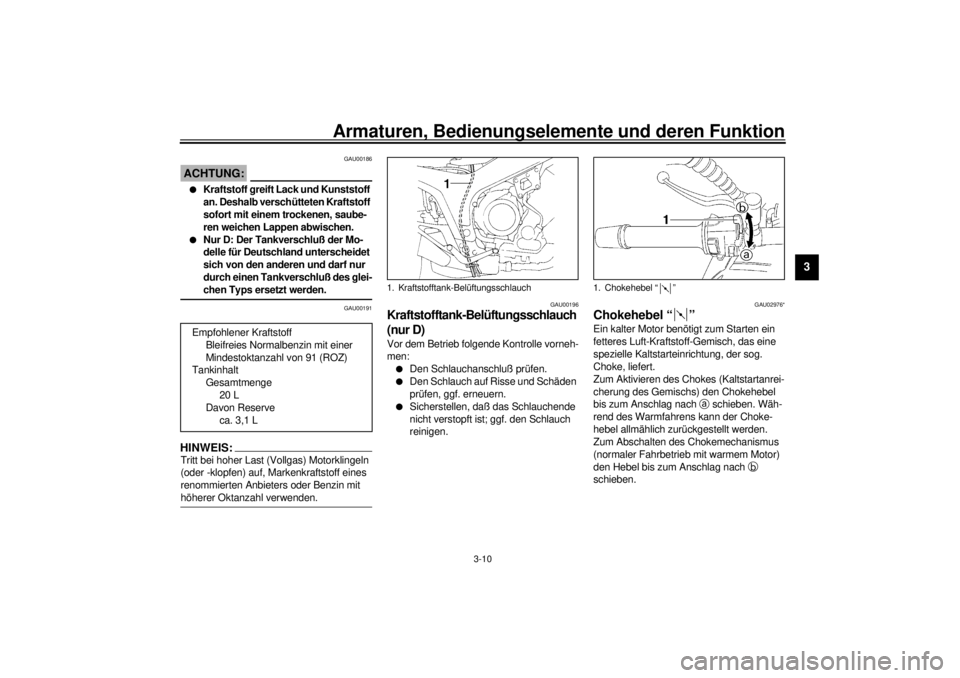

Kraftstofftank-Belüftungsschlauch
(nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU02976*
Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
20 L
Davon Reserve
ca. 3,1 L
1. Kraftstofftank-Belüftungsschlauch
1. Chokehebel “ ”
G_4tx.book Page 10 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-19
3

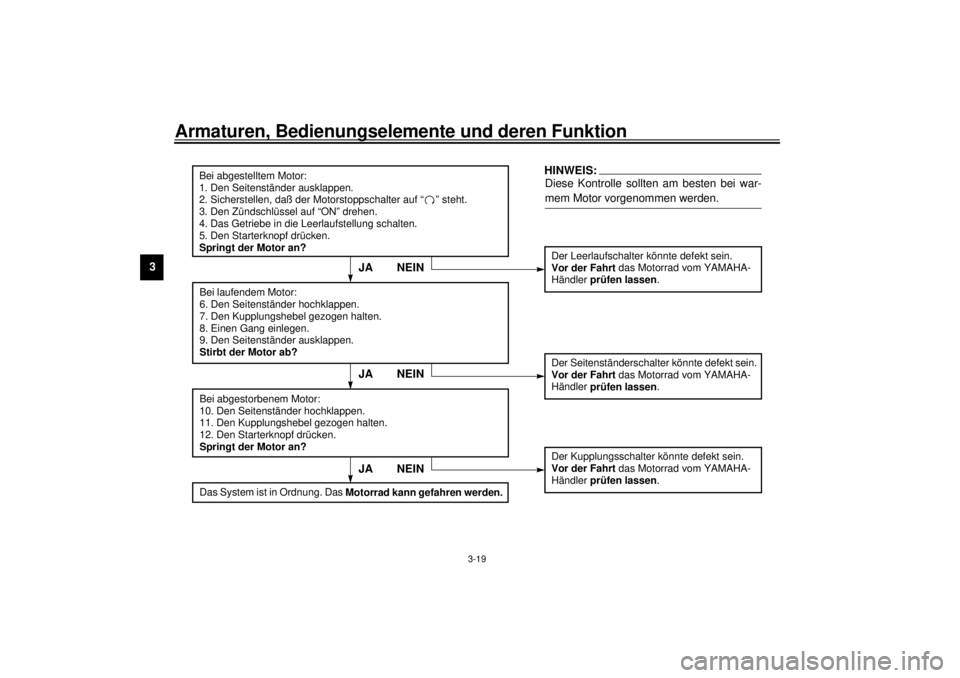

CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_4tx.book Page 19 Thursday, October 12, 2000 6:27 PM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umständen
in geschlossenen Räumen anlassen
und betreiben. Motorabgase sind
äußerst giftig und führen in kurzer
Zeit zu Bewußtlosigkeit und Tod.
Daher stets für eine gute Belüftung
sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochgeklappt
ist. Ein ausgeklappter Seitenständer
kann in Kurven schwere Stürze ver-
ursachen.
_
GAU03827*
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-19.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
GC000035
ACHTUNG:_ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen und ggf. so
bald wie möglich auftanken. _2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-10.) und den Gasdrehgriff
ganz schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.
