2001.5 Peugeot 206 CC Manual del propietario (in Spanish)

LAS INFORMACIONES PRçCTICAS
102
Luz trasera antiniebla P21W Suelte el piloto y saque el conjunto. Gire el conector casquillo un cuarto de vuelta y ret’relo. Sustituya la l‡mpara.Luces de matr’cula W5W Con un destornillado peque–o, suelte la transparencia por los dos extremos. Sustituya la l‡mpara defectuosa.

LAS INFORMACIONES PRçCTICAS
103

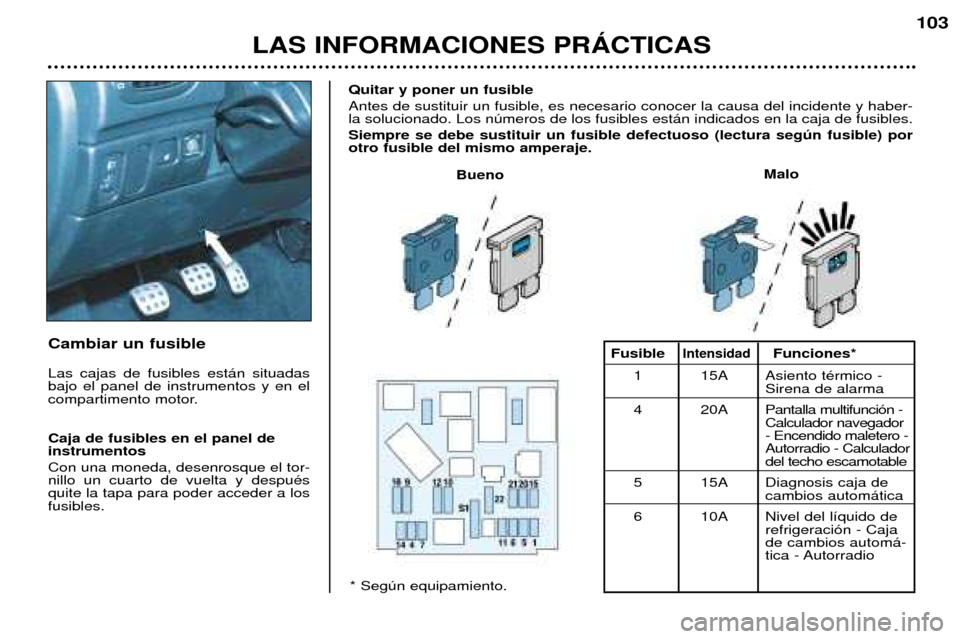

Cambiar un fusible Las cajas de fusibles est‡n situadas bajo el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda, desenrosque el tor- nillo un cuarto de vuelta y despuŽsquite la tapa para poder acceder a losfusibles.Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haber- la solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Siempre se debe sustituir un fusible defectuoso (lectura segœn fusible) por otro fusible del mismo amperaje.
Bueno
Malo
* Segœn equipamiento.Fusible
IntensidadFunciones*
1 15A Asiento tŽrmico - Sirena de alarma
4 20A Pantalla multifunci—n - Calculador navegador - Encendido maletero -Autorradio - Calculadordel techo escamotable
5 15A Diagnosis caja de cambios autom‡tica
6 10A Nivel del l’quido de refrigeraci—n - Cajade cambios autom‡-
tica - Autorradio

LAS INFORMACIONES PRçCTICAS
105

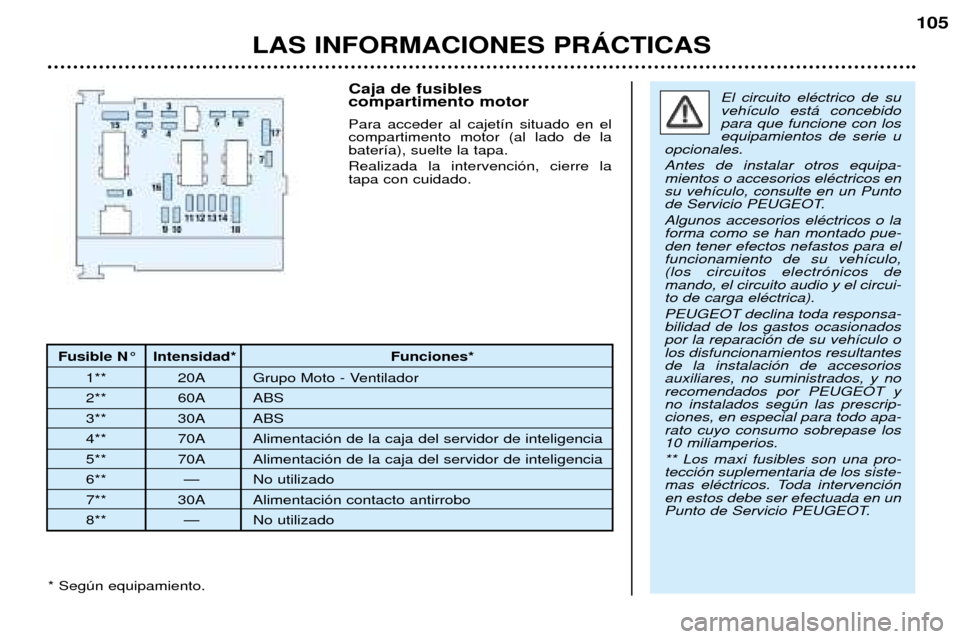

Fusible N¡ Intensidad* Funciones*1** 20A Grupo Moto - Ventilador
2** 60A ABS
3** 30A ABS
4** 70A Alimentaci—n de la caja del servidor de inteligencia
5** 70A Alimentaci—n de la caja del servidor de inteligencia
6** Ñ No utilizado
7** 30A Alimentaci—n contacto antirrobo
8** Ñ No utilizado Caja de fusibles compartimento motor Para acceder al cajet’n situado en el compartimento motor (al lado de labater’a), suelte la tapa. Realizada la intervenci—n, cierre la tapa con cuidado.
El circuito elŽctrico de su veh’culo est‡ concebidopara que funcione con losequipamientos de serie u
opcionales. Antes de instalar otros equipa- mientos o accesorios elŽctricos ensu veh’culo, consulte en un Punto
de Servicio PEUGEOT. Algunos accesorios elŽctricos o la forma como se han montado pue-den tener efectos nefastos para elfuncionamiento de su veh’culo,(los circuitos electr—nicos demando, el circuito audio y el circui-to de carga elŽctrica). PEUGEOT declina toda responsa- bilidad de los gastos ocasionadospor la reparaci—n de su veh’culo olos disfuncionamientos resultantesde la instalaci—n de accesoriosauxiliares, no suministrados, y norecomendados por PEUGEOT yno instalados segœn las prescrip-ciones, en especial para todo apa-rato cuyo consumo sobrepase los10 miliamperios. ** Los maxi fusibles son una pro- tecci—n suplementaria de los siste-
mas elŽctricos. Toda intervenci—nen estos debe ser efectuada en un
Punto de Servicio PEUGEOT.
* Segœn equipamiento.

LAS INFORMACIONES PRçCTICAS
106
* Segœn equipamiento

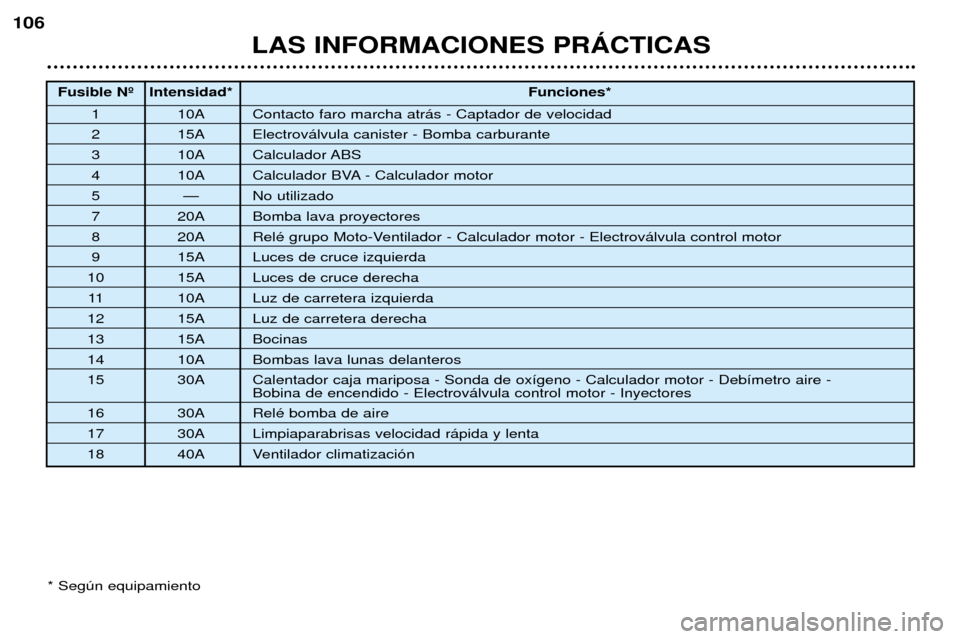

Fusible N¼ Intensidad*Funciones*
1 10A Contacto faro marcha atr‡s - Captador de velocidad
2 15A Electrov‡lvula canister - Bomba carburante
3 10A Calculador ABS
4 10A Calculador BVA - Calculador motor
5 Ñ No utilizado
7 20A Bomba lava proyectores
8 20A RelŽ grupo Moto-Ventilador - Calculador motor - Electrov‡lvula control motor
9 15A Luces de cruce izquierda
10 15A Luces de cruce derecha
11 10A Luz de carretera izquierda
12 15A Luz de carretera derecha
13 15A Bocinas
14 10A Bombas lava lunas delanteros
15 30A Calentador caja mariposa - Sonda de ox’geno - Calculador motor - Deb’metro aire -
Bobina de encendido - Electrov‡lvula control motor - Inyectores
16 30A RelŽ bomba de aire
17 30A Limpiaparabrisas velocidad r‡pida y lenta
18 40A Ventilador climatizaci—n

LAS INFORMACIONES PRçCTICAS
103
Cambiar un fusible Las cajas de fusibles est‡n situadas bajo el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda, desenrosque el tor- nillo un cuarto de vuelta y despuŽsquite la tapa para poder acceder a losfusibles.Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haber- la solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Siempre se debe sustituir un fusible defectuoso (lectura segœn fusible) por otro fusible del mismo amperaje.
Bueno
Malo
* Segœn equipamiento.Fusible
IntensidadFunciones*
1 15A Asiento tŽrmico - Sirena de alarma
4 20A Pantalla multifunci—n - Calculador navegador - Encendido maletero -Autorradio - Calculadordel techo escamotable
5 15A Diagnosis caja de cambios autom‡tica
6 10A Nivel del l’quido de refrigeraci—n - Cajade cambios autom‡-
tica - Autorradio

LAS INFORMACIONES PRçCTICAS
104
Fusible N¡ Intensidad*Funciones*
7 15A Accesorios autoescuela - Alarma post venta - Capatador lluvia
9 30A Bomba hydraœlica
10 40A Desempa–ado retrovisor 11 15A Limpiaparabrisas
12 30A Elevalunas delanteros
14 10A Caja servicio motor - Airbags - Mandos en el volante
15 15A Combinado - Pantalla mulifunci—n - Calculador navegador - Climatizaci—n - Autorradio
16 30A Mando de Apertura / Cierre de las aperturas de las puertas
20 10A Luz de stop derecha
21 15A Luz de stop izquerda - 3¼ piloto de stop
22 30 Techo delantero - Luz guantera - Encendedor de cigarrillos
S1 Shunt Shunt PARC
* Segœn equipamiento

LAS INFORMACIONES PRçCTICAS
107
BATERêA Para recargar la bater’a con un cargador de bater’a:
Ð desconecte la bater’a,
Ð respete las instrucciones de utilizaci—n dadas por el fabricante del cargador,
Ð conecte la bater’a empezando por el borne (-),
Ð compruebe la limpieza de los bornes y terminales. Si est‡n cubiertos de sulfato(dep—sito blanquecino o verdoso), desm—ntelos y l’mpielos.
Para arrancar con otra bater’a auxiliar.
Ð conecte el cable rojo en los bornes (+) de las dos bater’as.
Ð conecte un extremo del cable verde o negro al borne (-) de la bater’a auxiliar.
Ð conecte el otro extremo del cable verde o negro en un punto de masa del veh’- culo averiado, lo m‡s lejos posible de la bater’a.
Accione el arranque, deje girar el motor.Espere a que vuelva al ralent’ y desconecte los cables. Funci—n modo econom’a
DespuŽs de la parada del motor, llave en posici—n accesorios, ciertas fun-ciones (limpiaparabrisas, elevalunas,plafones de techo, autorradio, etc.) sola-mente se pueden utilizar durante unacumulado de treinta minutos, con el finde no descargar la bater’a. Una vez pasados estos treinta minutos, el mensaje
"Modo econom’a activo"
aparece en la pantalla multifunci—n y lasfunciones activas se ponen en vigilan-cia. Una bater’a descargada no permite
poner en marcha el motor.

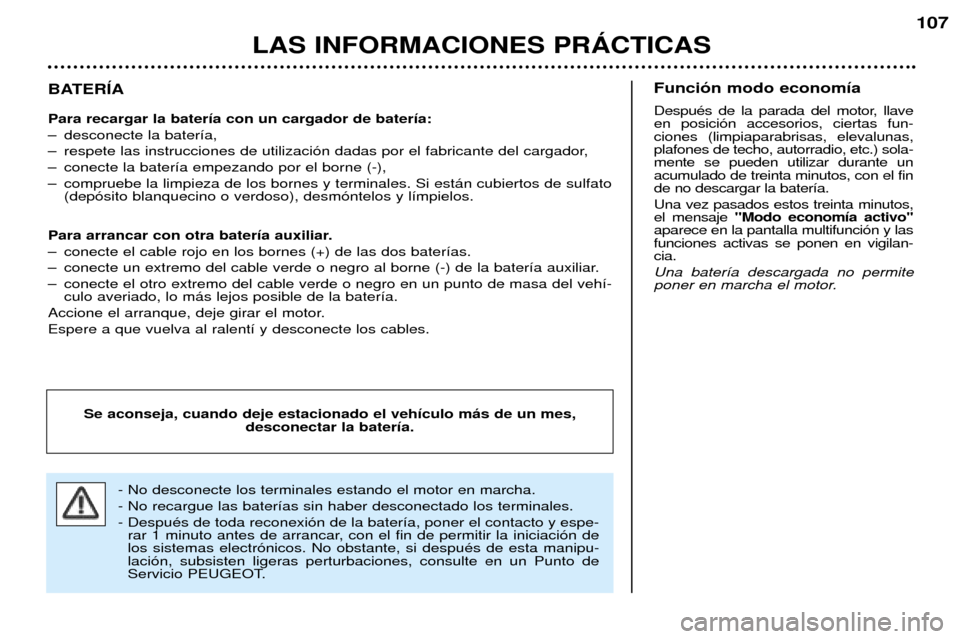

- No desconecte los terminales estando el motor en marcha.
- No recargue las bater’as sin haber desconectado los terminales.
- DespuŽs de toda reconexi—n de la bater’a, poner el contacto y espe- rar 1 minuto antes de arrancar, con el fin de permitir la iniciaci—n de los sistemas electr—nicos. No obstante, si despuŽs de esta manipu-laci—n, subsisten ligeras perturbaciones, consulte en un Punto de
Servicio PEUGEOT.
Se aconseja, cuando deje estacionado el veh’culo m‡s de un mes, desconectar la bater’a.

LAS INFORMACIONES PRçCTICAS
108
Montar un autorradio Dispone de origen de un preequipamiento radio :
Ð antena de techo,
Ð cable coaxial de antena,
Ð antiparasitado de base,
Ð alimentaci—n de los altavocesdelanteros,
Ð alimentaci—n de los altavoces traseros* y tweeters*,
Ð 2 conectores de 8 v’as.

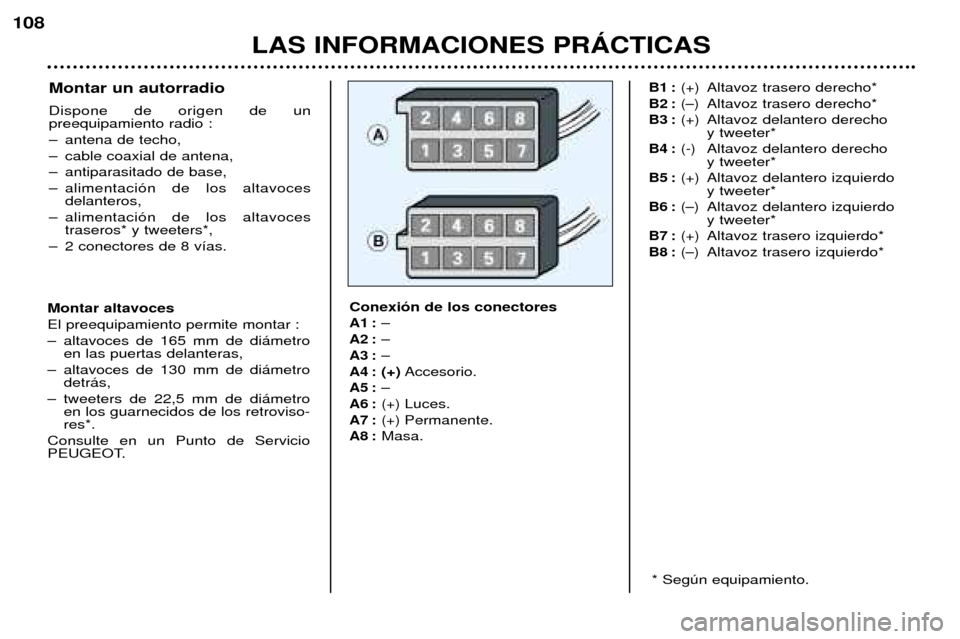

Conexi—n de los conectores
A1 :Ð
A2 :Ð
A3 :Ð
A4 :(+)Accesorio.
A5 :Ð
A6 : (+)Luces.
A7 :(+) Permanente.
A8 :Masa.
B1 :(+)Altavoz trasero derecho*
B2 :(Ð)Altavoz trasero derecho*
B3 :(+)Altavoz delantero derecho y tweeter*
B4 :(-)Altavoz delantero derechoy tweeter*
B5 :(+)Altavoz delantero izquierdoy tweeter*
B6 :(Ð)Altavoz delantero izquierdoy tweeter*
B7 :(+)Altavoz trasero izquierdo*
B8 :(Ð)Altavoz trasero izquierdo*
Montar altavoces
El preequipamiento permite montar :
Ð altavoces de 165 mm de di‡metro en las puertas delanteras,
Ð altavoces de 130 mm de di‡metro detr‡s,
Ð tweeters de 22,5 mm de di‡metro en los guarnecidos de los retroviso- res*.
Consulte en un Punto de Servicio
PEUGEOT.
* Segœn equipamiento.
