2000 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. @
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-23.
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
1. Kupplungshebel
1. Fußschalthebel
G_5jj_Functions.fm Page 10 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen des Ein-
stellrads verändern. Die Einstellung auf
dem Einstellrad muß mit der Pfeilmarkie-
rung auf dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
GAU02935
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
1. Einstellrad (Handbremshebel-Position)
2. Pfeilmarkierung
a. Abstand Handbremshebel–Gasdrehgriff
1. Fußbremshebel
1. Schloßabdeckung
2. Öffnen.
G_5jj_Functions.fm Page 11 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. @
GWA00025
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
@ l
Den Tank niemals überfüllen, an-
derenfalls kann durch Wärmeaus-
dehnung Kraftstoff am Tankver-
schluß austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
@
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
18 L
Davon Reserve
ca. 3,8 L
G_5jj_Functions.fm Page 12 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU02955

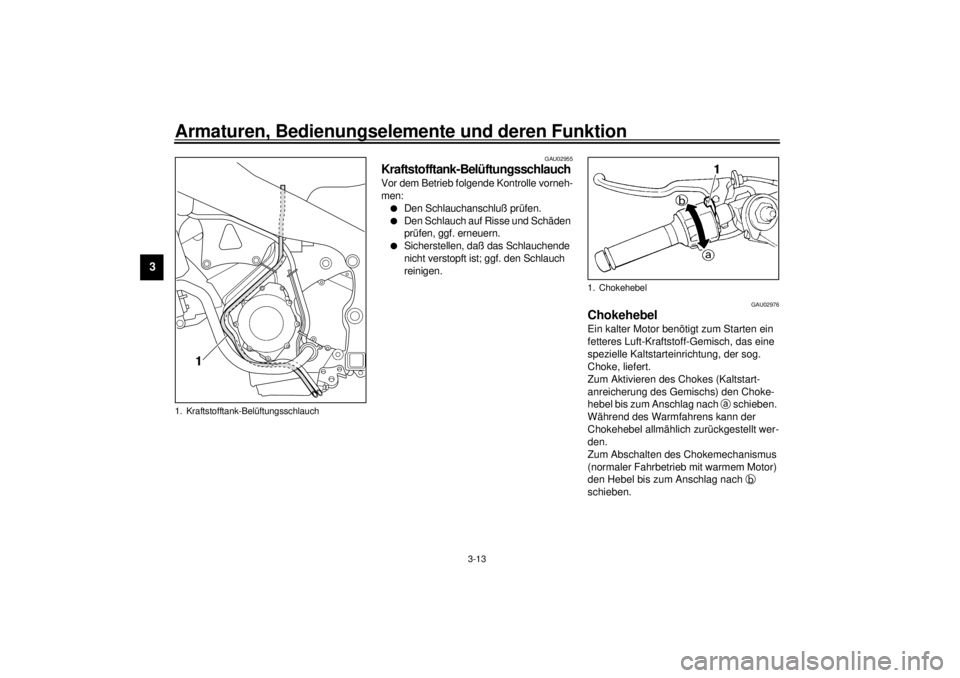

Kraftstofftank-Belüftungsschlauch Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU02976
Chokehebel Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach
a schieben.
Während des Warmfahrens kann der
Chokehebel allmählich zurückgestellt wer-
den.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben.
1. Kraftstofftank-Belüftungsschlauch
1. Chokehebel
G_5jj_Functions.fm Page 13 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU01890
Sitzbank Fahrersitz
Fahrersitz abnehmenDen Fahrersitz an der Hinterseite los-
schrauben; dazu das Polster an den hin-
teren Sitzenden anheben.Fahrersitz montieren
Die Zunge an der Vorderseite des Fahrer-
sitzes, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken, den Sitz dann in die
ursprüngliche Lage bringen und anschlie-
ßend festschrauben.Beifahrersitz
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Gegenuhrzeiger-
sinn drehen.
2. Den Schlüssel gegenhalten und dabei
den Beifahrersitz an der Vorderseite
anheben; anschließend den Sitz nach
vorn abziehen.
1. Schraube (´ 2)
1. Zunge
2. Sitzhalterung
1. Sitzbankschloß
2. Öffnen.
G_5jj_Functions.fm Page 14 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
Beifahrersitz montieren1. Die Zunge an der Hinterseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken
und den Sitz dann an der Vorderseite
nach unten drücken, so daß er ein-
rastet.
2. Den Schlüssel abziehen.HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU03159
Helmhalter Die Helmhalter befinden sich an der Sitz-
bank-Unterseite.
Helm sichern
1. Den Beifahrersitz abnehmen; siehe
dazu weiter oben.
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank aufsetzen.
GWA00015
WARNUNG
@ Niemals mit einem an den Helmhaltern
angehängten Helm fahren, denn der
Helm kann sich an Hindernissen verfan-
gen oder irgendwo anschlagen und auf
diese Weise einen Sturz oder Unfall ver-
ursachen. @Helm lösen
Den Beifahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Beifahrersitz wieder montieren.
1. Zunge
2. Sitzhalterung
1. Helmhalter (´ 2)
G_5jj_Functions.fm Page 15 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
GAU01242
Ablagefach Das Ablagefach befindet sich unter dem
Beifahrersitz; siehe dazu Seite 3-14.
GWA00005
WARNUNG
@ l
Den Zuladungsgrenzwert von 3 kg
für das Ablagefach nicht über-
schreiten.
l
Die maximale Gesamtzuladung von
201 kg nicht überschreiten.
@
GAU01862
Teleskopgabel einstellen An der Teleskopgabel können Federvor-
spannung sowie Zug- und Druckstufen-
dämpfung folgendermaßen eingestellt
werden.
GW000035
WARNUNG
@ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. @

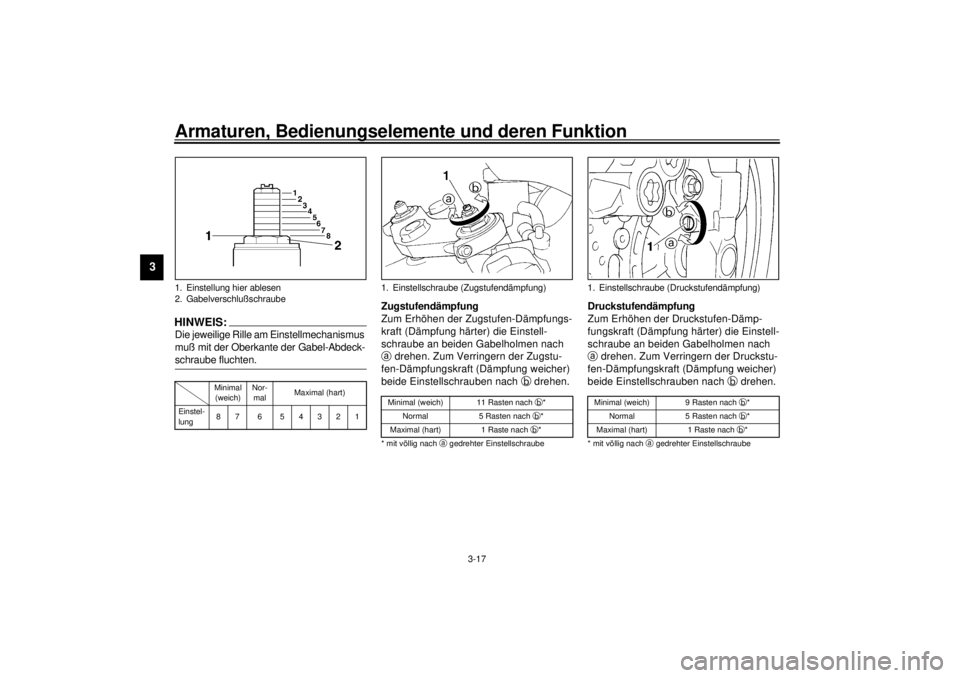

Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellschraube
an beiden Gabelholmen nach
a drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben nach
b drehen.
1. Ablagefach
1. Einstellschraube (Federvorspannung)
G_5jj_Functions.fm Page 16 Thursday, February 3, 2000 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
HINWEIS:@ Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten. @CI-01G
Zugstufendämpfung
Zum Erhöhen der Zugstufen-Dämpfungs-
kraft (Dämpfung härter) die Einstell-
schraube an beiden Gabelholmen nach
a drehen. Zum Verringern der Zugstu-
fen-Dämpfungskraft (Dämpfung weicher)
beide Einstellschrauben nach
b drehen.CI-02G
Druckstufendämpfung
Zum Erhöhen der Druckstufen-Dämp-
fungskraft (Dämpfung härter) die Einstell-
schraube an beiden Gabelholmen nach
a drehen. Zum Verringern der Druckstu-
fen-Dämpfungskraft (Dämpfung weicher)
beide Einstellschrauben nach
b drehen.CI-02G
1. Einstellung hier ablesen
2. Gabelverschlußschraube
Minimal
(weich)Nor-
malMaximal (hart)
Einstel-
lung87 6 54321
1. Einstellschraube (Zugstufendämpfung)Minimal (weich) 11 Rasten nach b
*
Normal 5 Rasten nach b
*
Maximal (hart) 1 Raste nach b
*
* mit völlig nach a
gedrehter Einstellschraube
1. Einstellschraube (Druckstufendämpfung)Minimal (weich) 9 Rasten nach b
*
Normal 5 Rasten nach b
*
Maximal (hart) 1 Raste nach b
*
* mit völlig nach a
gedrehter Einstellschraube
G_5jj_Functions.fm Page 17 Thursday, February 3, 2000 10:04 AM
