2000 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, folgen-
de Hinweise beachtet werden.
Vor der Wartungsarbeit prüfen, ob das
Motorrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile Holz-
kiste unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisieren.
Dazu entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
G_5jj_Periodic.fm Page 38 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6
GAU03167

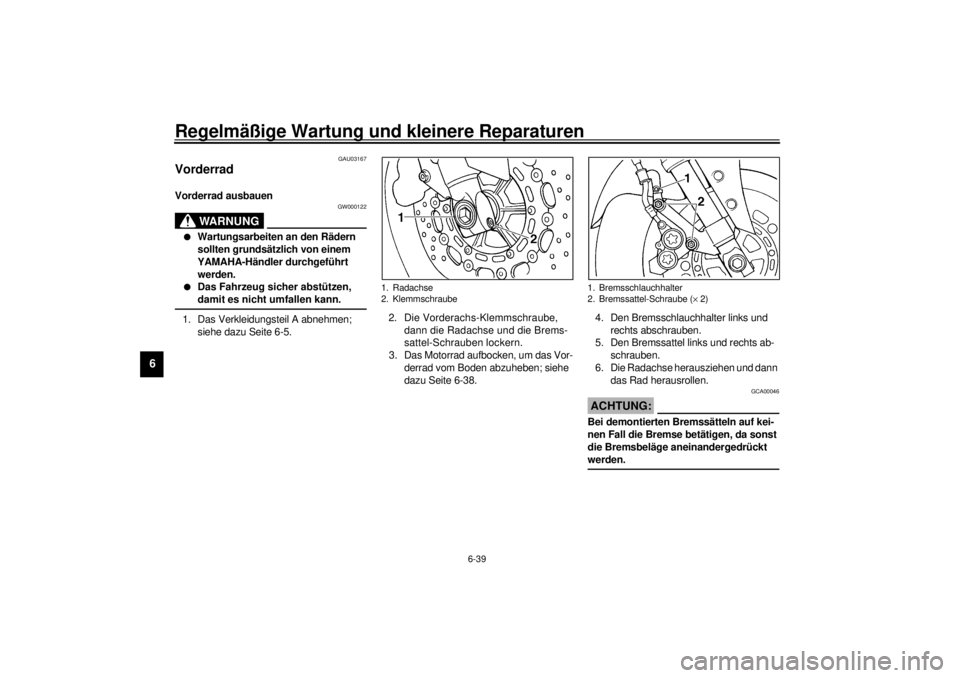

Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
@ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
@1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Brems-
sattel-Schrauben lockern.
3. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-38.4. Den Bremsschlauchhalter links und
rechts abschrauben.
5. Den Bremssattel links und rechts ab-
schrauben.
6. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00046
ACHTUNG:@ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. @
1. Radachse
2. Klemmschraube
1. Bremsschlauchhalter
2. Bremssattel-Schraube (´ 2)
G_5jj_Periodic.fm Page 39 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-40
6
GAU01249
Vorderrad einbauen
1. Das Rad zwischen den Gabelholmen
anheben.
2. Die Radachse durchstecken.
3. Das Motorrad herablassen.
4. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
5. Die Bremssättel festschrauben.HINWEIS:@ Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein. @6. Die Bremsschlauchhalter festschrau-
ben.
7. Die Vorderachs-Klemmschraube
montieren und dann die folgenden
Teile vorschriftsmäßig anziehen.8. Das Verkleidungsteil montieren.Anzugsmoment
Radachse
72 Nm (7,2 m·kg)
Vorderachs-Klemmschraube
23 Nm (2,3 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5jj_Periodic.fm Page 40 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-41
6
GAU01247

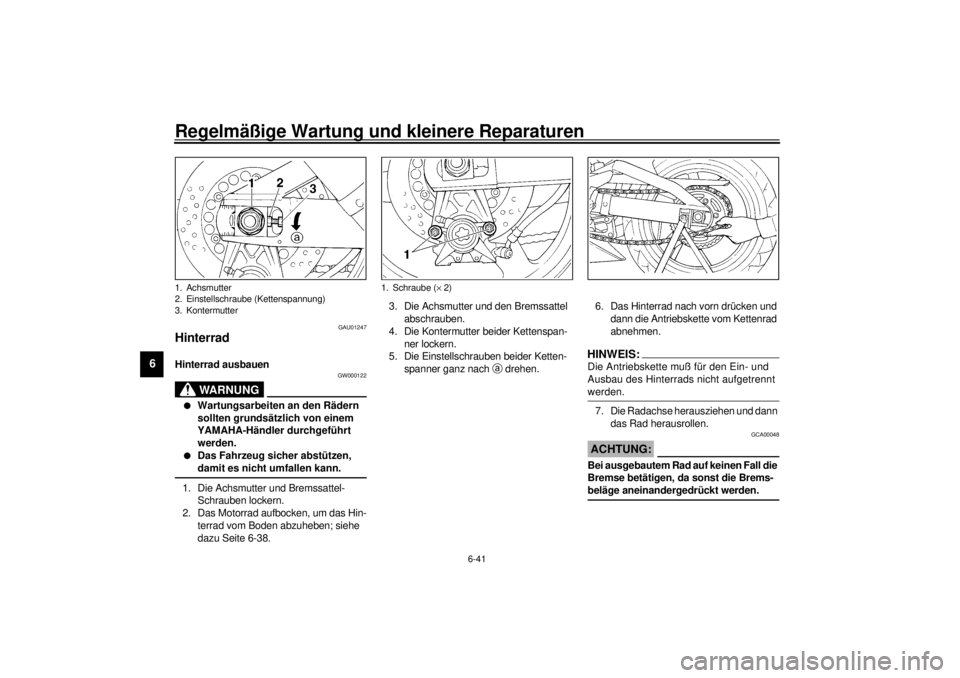

Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
@ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
l
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
@1. Die Achsmutter und Bremssattel-
Schrauben lockern.
2. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-38.3. Die Achsmutter und den Bremssattel
abschrauben.
4. Die Kontermutter beider Kettenspan-
ner lockern.
5. Die Einstellschrauben beider Ketten-
spanner ganz nach
a drehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:@ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. @7. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00048
ACHTUNG:@ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. @
1. Achsmutter
2. Einstellschraube (Kettenspannung)
3. Kontermutter
1. Schraube (´ 2)
G_5jj_Periodic.fm Page 41 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-42
6
GAU01246
Hinterrad einbauen
1. Das Rad zwischen die Schwingen-
arme rollen und dann die Radachse
durchstecken.
2. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebsket-
ten-Durchhang einstellen; siehe dazu
Seite 6-27.
3. Die Achsmutter festziehen und das
Motorrad herablassen.
4. Den Bremssattel festschrauben.HINWEIS:@ Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein. @
5. Die folgenden Teile vorschriftsmäßig
anziehen.
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagram-
me beschreiben die Vorgänge, die es
Ihnen ermöglichen, eine einfache und
schnelle Kontrolle der einzelnen Funkti-
onsbereiche vorzunehmen. Reparatur-
arbeiten sollten jedoch unbedingt von
einem YAMAHA-Händler ausgeführt wer-
den, denn nur dieser bietet das Know-
how, die Werkzeuge und die Erfahrung
für eine optimale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat. Anzugsmoment
Achsmutter
150 Nm (15,0 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5jj_Periodic.fm Page 42 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-43
6
GAU02990

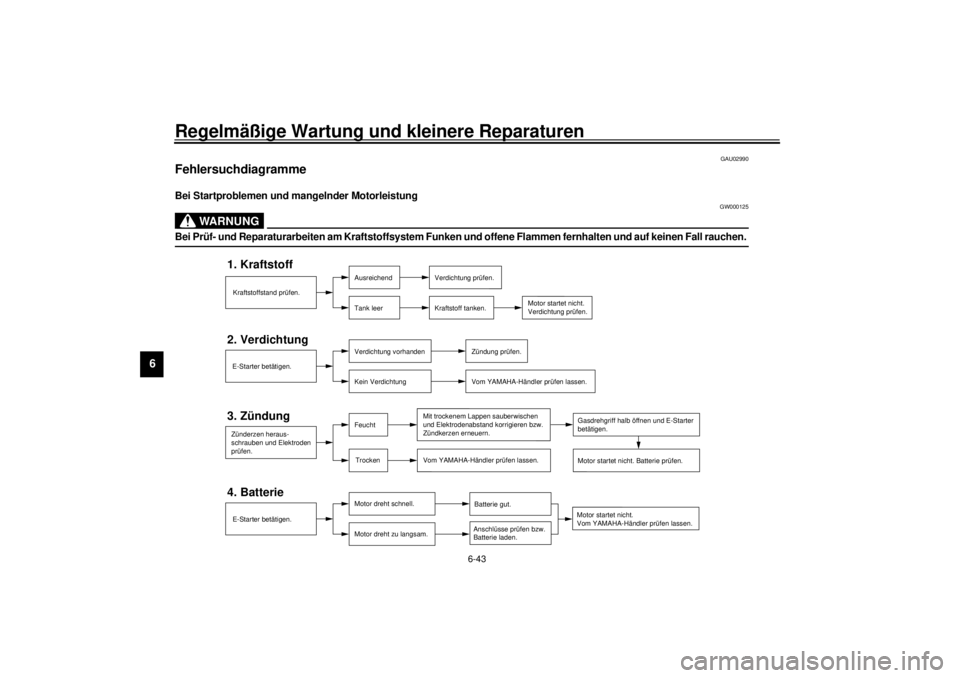

Fehlersuchdiagramme Bei Startproblemen und mangelnder Motorleistung
GW000125
WARNUNG
@ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. @
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5jj_Periodic.fm Page 43 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-44
6

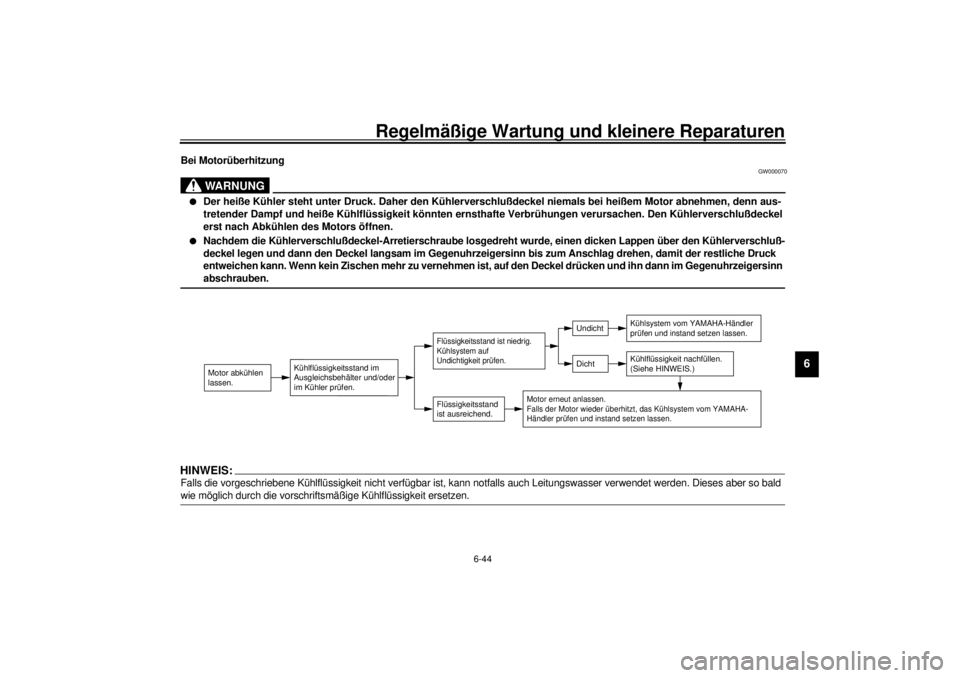

Bei Motorüberhitzung
GW000070
WARNUNG
@ l
Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn aus-
tretender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel
erst nach Abkühlen des Motors öffnen.
l
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerverschluß-
deckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im Gegenuhrzeigersinn
abschrauben.
@HINWEIS:@ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. @
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf
Undichtigkeit prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
