Wichtige Fahr- und Bedienungshinweise
6-5
6
GAU01171

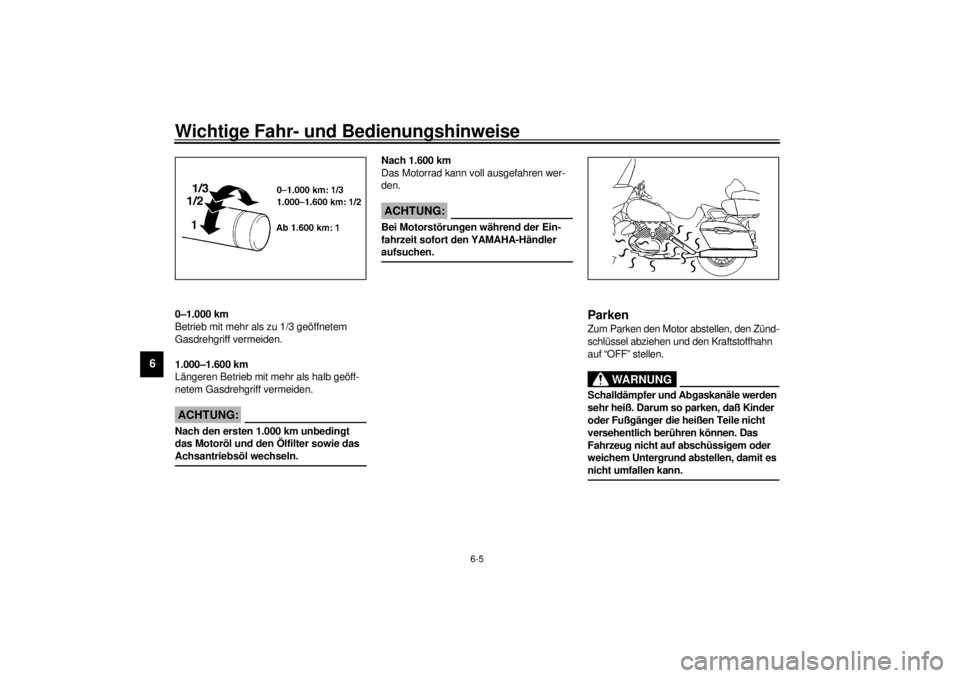

0–1.000 km
Betrieb mit mehr als zu 1/3 geöffnetem
Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als halb geöff-
netem Gasdrehgriff vermeiden.
GC000056
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. @
Nach 1.600 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000049
ACHTUNG:@ Bei Motorstörungen während der Ein-
fahrzeit sofort den YAMAHA-Händler
aufsuchen. @
GAU00457
ParkenZum Parken den Motor abstellen, den Zünd-
schlüssel abziehen und den Kraftstoffhahn
auf “OFF” stellen.
GW000058
WARNUNG
@ Schalldämpfer und Abgaskanäle werden
sehr heiß. Darum so parken, daß Kinder
oder Fußgänger die heißen Teile nicht
versehentlich berühren können. Das
Fahrzeug nicht auf abschüssigem oder
weichem Untergrund abstellen, damit es
nicht umfallen kann. @
G_5jc_Operation.fm Page 5 Monday, September 20, 1999 3:26 PM

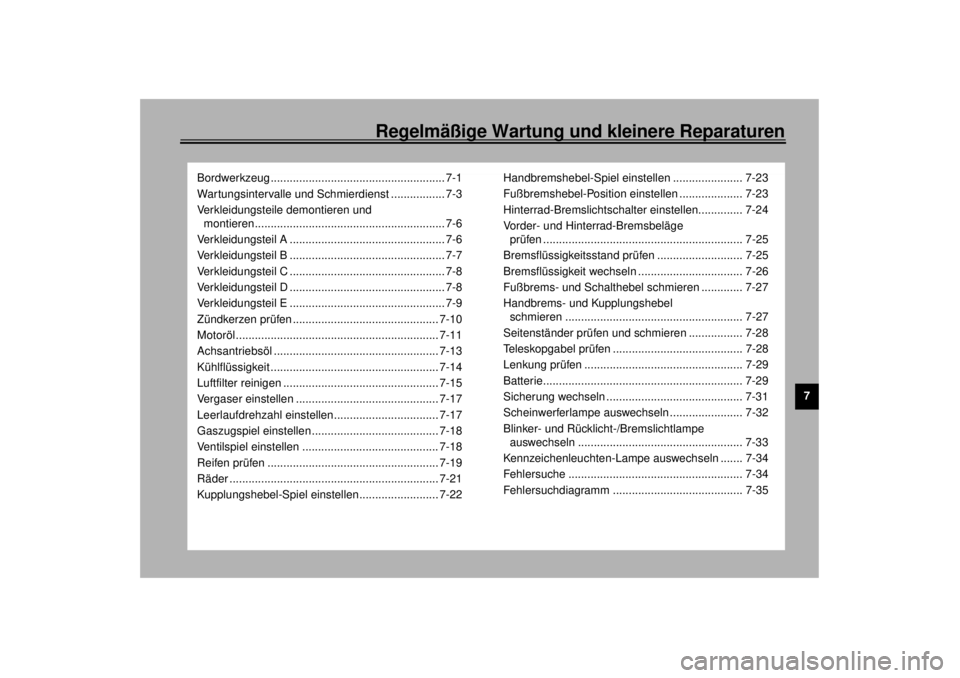

Regelmäßige Wartung und kleinere Reparaturen
7
Bordwerkzeug ....................................................... 7-1
Wartungsintervalle und Schmierdienst ................. 7-3
Verkleidungsteile demontieren und
montieren............................................................ 7-6
Verkleidungsteil A ................................................. 7-6
Verkleidungsteil B ................................................. 7-7
Verkleidungsteil C ................................................. 7-8
Verkleidungsteil D ................................................. 7-8
Verkleidungsteil E ................................................. 7-9
Zündkerzen prüfen .............................................. 7-10
Motoröl ................................................................ 7-11
Achsantriebsöl .................................................... 7-13
Kühlflüssigkeit ..................................................... 7-14
Luftfilter reinigen ................................................. 7-15
Vergaser einstellen ............................................. 7-17
Leerlaufdrehzahl einstellen................................. 7-17
Gaszugspiel einstellen ........................................ 7-18
Ventilspiel einstellen ........................................... 7-18
Reifen prüfen ...................................................... 7-19
Räder .................................................................. 7-21
Kupplungshebel-Spiel einstellen......................... 7-22Handbremshebel-Spiel einstellen ...................... 7-23
Fußbremshebel-Position einstellen .................... 7-23
Hinterrad-Bremslichtschalter einstellen.............. 7-24
Vorder- und Hinterrad-Bremsbeläge
prüfen ............................................................... 7-25
Bremsflüssigkeitsstand prüfen ........................... 7-25
Bremsflüssigkeit wechseln ................................. 7-26
Fußbrems- und Schalthebel schmieren ............. 7-27
Handbrems- und Kupplungshebel
schmieren ........................................................ 7-27
Seitenständer prüfen und schmieren ................. 7-28
Teleskopgabel prüfen ......................................... 7-28
Lenkung prüfen .................................................. 7-29
Batterie............................................................... 7-29
Sicherung wechseln ........................................... 7-31
Scheinwerferlampe auswechseln ....................... 7-32
Blinker- und Rücklicht-/Bremslichtlampe
auswechseln .................................................... 7-33
Kennzeichenleuchten-Lampe auswechseln ....... 7-34
Fehlersuche ....................................................... 7-34
Fehlersuchdiagramm ......................................... 7-35
G_5jc_PeriodicTOC.fm Page 1 Monday, September 20, 1999 3:26 PM

7-1
7
GAU00462
7-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich. Die hier empfohlenen Zeit-
abstände für Wartung und Schmierung soll-
ten jedoch lediglich als Richtwerte für den
Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Belastung
und Einsatzgebiet können in Abweichung
des regelmäßigen Wartungsplans kürzere

Intervalle notwendig
werden.
Dieses Kapitel informiert über die wichtig-
sten Kontroll-, Einstellungs- und Schmie-
rungsarbeiten.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese seinem YAMAHA-Händler
überlassen. @
GAU01844
BordwerkzeugDas Bordwerkzeug ist im rechten Seiten-
koffer untergebracht.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätzli-
ches Werkzeug wie z. B. einen Drehmo-
mentschlüssel.1. Bordwerkzeug
G_5jc_Periodic.fm Page 1 Monday, September 20, 1999 3:27 PM

Regelmäßige Wartung und kleinere Reparaturen
7-2
7
HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000063
WARNUNG
@ Fahrzeugveränderungen und der Anbau
von Zubehörteilen, die von YAMAHA
nicht ausdrücklich freigegeben sind,
können die Fahreigenschaften und die
Sicherheit Ihres Motorrads wesentlich
beeinträchtigen. Vor etwaigen Änderun-
gen unbedingt den YAMAHA-Händler
befragen. @
G_5jc_Periodic.fm Page 2 Monday, September 20, 1999 3:27 PM

Regelmäßige Wartung und kleinere Reparaturen
7-3
7
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf Risse und
Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.ÖÖÖ
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.Alle 42.000 km, spätestens nach
42 Monaten
5 Luftfilter• Reinigen, ggf. erneuern.ÖÖ
6*Kupplung• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 7-5.)
• Entsprechend korrigieren.ÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 7-5.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 7-5.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen.
• Auswuchten, ggf. erneuern.ÖÖ
10*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖ
G_5jc_Periodic.fm Page 3 Monday, September 20, 1999 3:27 PM

Regelmäßige Wartung und kleinere Reparaturen
7-4
7
11
*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
12*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
13*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖ
14*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
15 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
16*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖÖ
17*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.ÖÖ
18*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.ÖÖ
19*Umlenk-/Übertragungshebel-
Drehpunkte• Funktion prüfen.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
20*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ
21 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten
prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_5jc_Periodic.fm Page 4 Monday, September 20, 1999 3:27 PM

Regelmäßige Wartung und kleinere Reparaturen
7-5
7
* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02971
HINWEIS:@ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Brems-/Kupplungsanlagen und -flüssigkeit:
• Regelmäßig den Flüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile von Hauptbremszylinder und Bremssattel sowie Kupplungsgeber- und -nehmerzylinder er-
neuern und die Flüssigkeit wechseln.
• Die Schläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22 Ölfilterpatrone• Erneuern.ÖÖ
23
*Kühlsystem• Kühlflüssigkeitsstand kontrollieren und Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.
• Kühlflüssigkeit alle 24.000 km, spätestens nach 24 Monaten
wechseln.ÖÖ
24 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten
prüfen.
• Nach den ersten 1.000 km, danach alle 24.000 km,
spätestens nach 24 Monaten wechseln.ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_5jc_Periodic.fm Page 5 Monday, September 20, 1999 3:27 PM

Regelmäßige Wartung und kleinere Reparaturen
7-6
7
GAU01139
Verkleidungsteile demontieren
und montierenDie hier abgebildeten Verkleidungsteile
müssen für manche in diesem Kapitel be-
schriebenen Wartungs- und Reparatur-
arbeiten abgenommen werden. Für die
Demontage und Montage der einzelnen
Verkleidungsteile kann jeweils auf diesen
Abschnitt zurückgegriffen werden.
GAU01793
Verkleidungsteil ADemontieren
Das Verkleidungsteil losschrauben und an
der gezeigten Stellen abziehen.1. Verkleidungsteil A
2. Schraube (´ 2)
3. Schnellverschluß
1. Schraube
