ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU02984
Lubrification des pédales de frein et
de sélectionLubrifier les pivots.
FAU02985
Lubrification des leviers de frein et
d’embrayageLubrifier les pivots.
FAU02986
Lubrification de la béquille latéraleLubrifier le pivot et les pièces métalliques ac-
couplées de la béquille latérale. S’assurer que la
béquille latérale se déploie et se replie en dou-
ceur.
FW000113
AVERTISSEMENT
@ Si la béquille latérale ne fonctionne pas en
douceur, consulter un concessionnaire
Yamaha. @
Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Huile de moteur
F_5el_Periodic.fm Page 21 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU02939
Inspection de la fourche avantContrôle visuel
FW000115
AVERTISSEMENT
@ Caler soigneusement la motocyclette pour
qu’elle ne puisse se renverser. @S’assurer que le tube plongeur n’est ni griffé ni
endommagé et qu’il n’y a pas de fuite d’huile
importante au niveau de la fourche avant.
Contrôle du fonctionnement
1. Placer la motocyclette sur une surface de
niveau.
2. Maintenir la motocyclette à la verticale et
actionner le frein avant.
3. Appuyer vigoureusement et à plusieurs re-
prises sur le guidon pour vérifier si la dé-
tente de la fourche se fait en douceur.
FC000098
ATTENTION:@ Si la fourche avant est endommagée ou si elle
ne fonctionne pas en douceur, consulter un
concessionnaire Yamaha. @
FAU00794
Inspection de la directionContrôler régulièrement l’état de la direction.
Des roulements de direction usés ou présentant
du jeu pourraient constituer un danger. Placer
une cale sous le moteur pour surélever la roue
avant. Saisir l’extrémité inférieure des four-
reaux de fourche avant et leur imprimer un mou-
vement d’avant en arrière. Si un jeu quelconque
est détecté, faire contrôler et régler la direction
par un concessionnaire Yamaha. Le contrôle est
plus facile si la roue avant est déposée.
FW000115
AVERTISSEMENT
@ Caler soigneusement la motocyclette pour
qu’elle ne puisse se renverser. @
F_5el_Periodic.fm Page 22 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU01144
Roulements de roueSi le moyeu de roue avant ou arrière a du jeu ou
si une roue ne tourne pas en douceur, faire ins-
pecter les roulements de roue par un concession-
naire Yamaha.
FAU00800
BatterieCette motocyclette est équipée d’une batterie de
type étanche. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ou d’ajouter de
l’eau distillée.l
Si la batterie semble être déchargée, con-
sulter un concessionnaire Yamaha.
l
Si des accessoires électriques optionnels
sont installés sur la motocyclette, la batte-
rie se décharge plus rapidement. Il faudra
donc la recharger périodiquement.
FC000101
ATTENTION:@ Ne jamais essayer de retirer les capuchons
d’étanchéité des éléments de la batterie. Cela
endommagerait la batterie. @
FW000116
AVERTISSEMENT
@ L’électrolyte de batterie est extrêmement
toxique et peut causer de graves brûlures. Il
contient de l’acide sulfurique. Éviter tout
contact avec la peau, les yeux ou les vête-
ments.
ANTIDOTE:l
EXTERNE: rincer abondamment à
l’eau courante.
l
INTERNE: boire beaucoup d’eau ou de
lait. Continuer avec du lait de magnésie,
un œuf battu ou de l’huile végétale.
Consulter immédiatement un médecin.
l
YEUX: rincer à l’eau courante pendant
15 minutes et consulter rapidement un
médecin.
Les batteries produisent des gaz explosifs.
Les tenir éloignées des étincelles, des flam-
mes, des cigarettes, etc. Veiller à avoir une
aération adéquate lors de la recharge ou de
l’utilisation de la batterie dans un local
fermé. Toujours se protéger les yeux lors de
travaux à proximité d’une batterie. TENIR
HORS DE PORTÉE DES ENFANTS.
@
F_5el_Periodic.fm Page 23 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
Remisage de la batterie
Si la motocyclette est remisée pendant un mois
ou plus, déposer la batterie, la charger à fond et
la ranger dans un endroit frais et sec.
FC000102
ATTENTION:@ l
Recharger la batterie à fond avant de la
remiser. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
l
Utiliser un chargeur conçu pour les bat-
teries étanches (MF). L’utilisation d’un
chargeur de type conventionnel risque
d’endommager la batterie. Si un char-
geur pour batteries étanches n’est pas
disponible, contacter un concession-
naire Yamaha.
l
En remontant la batterie sur le véhi-
cule, toujours veiller à effectuer correc-
tement les connexions.
1. Borne positive
2. Borne négative
F_5el_Periodic.fm Page 24 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU01711

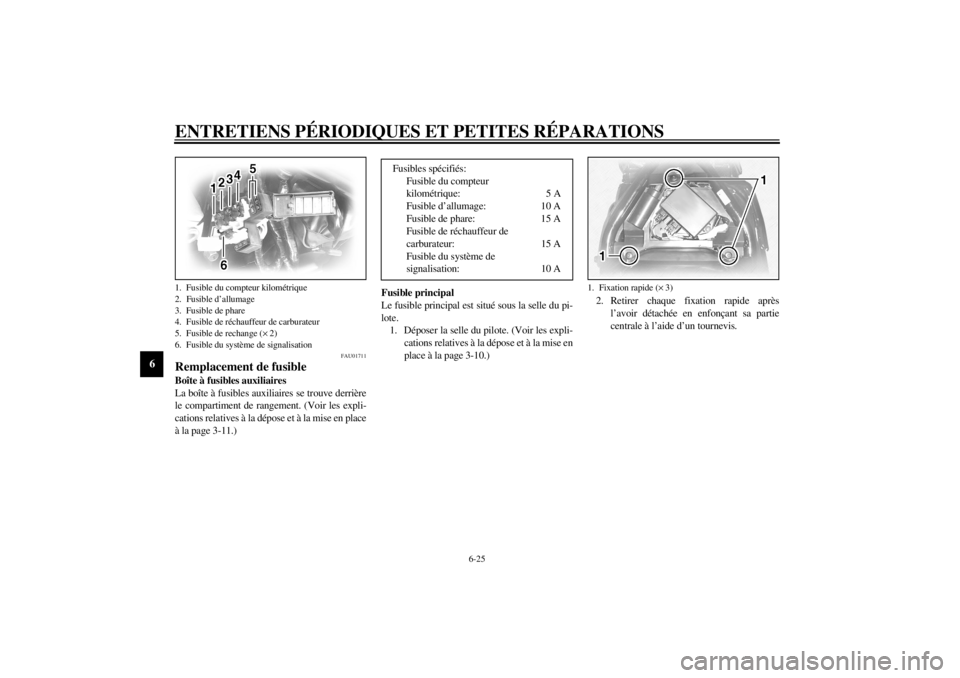

Remplacement de fusibleBoîte à fusibles auxiliaires
La boîte à fusibles auxiliaires se trouve derrière
le compartiment de rangement. (Voir les expli-
cations relatives à la dépose et à la mise en place
à la page 3-11.)Fusible principal
Le fusible principal est situé sous la selle du pi-
lote.
1. Déposer la selle du pilote. (Voir les expli-
cations relatives à la dépose et à la mise en
place à la page 3-10.)2. Retirer chaque fixation rapide après
l’avoir détachée en enfonçant sa partie
centrale à l’aide d’un tournevis.1. Fusible du compteur kilométrique
2. Fusible d’allumage
3. Fusible de phare
4. Fusible de réchauffeur de carburateur
5. Fusible de rechange (
´ 2)
6. Fusible du système de signalisation
Fusibles spécifiés:
Fusible du compteur
kilométrique: 5 A
Fusible d’allumage: 10 A
Fusible de phare: 15 A
Fusible de réchauffeur de
carburateur: 15 A
Fusible du système de
signalisation: 10 A
1. Fixation rapide (
´ 3)
F_5el_Periodic.fm Page 25 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6

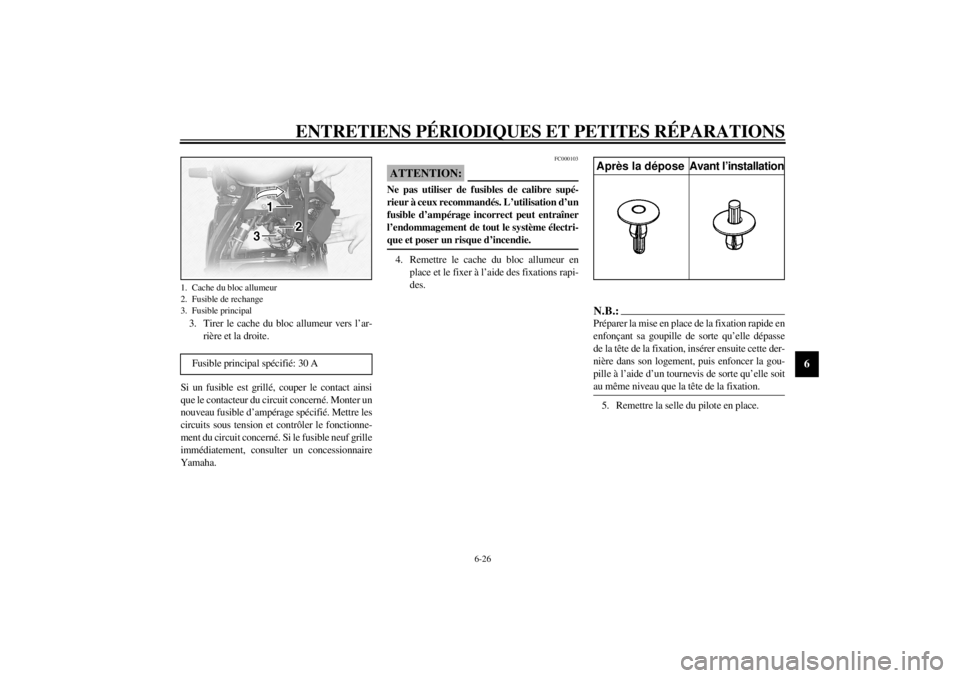

3. Tirer le cache du bloc allumeur vers l’ar-
rière et la droite.
Si un fusible est grillé, couper le contact ainsi
que le contacteur du circuit concerné. Monter un
nouveau fusible d’ampérage spécifié. Mettre les
circuits sous tension et contrôler le fonctionne-
ment du circuit concerné. Si le fusible neuf grille
immédiatement, consulter un concessionnaire
Yamaha.
FC000103
ATTENTION:@ Ne pas utiliser de fusibles de calibre supé-
rieur à ceux recommandés. L’utilisation d’un
fusible d’ampérage incorrect peut entraîner
l’endommagement de tout le système électri-
que et poser un risque d’incendie. @4. Remettre le cache du bloc allumeur en
place et le fixer à l’aide des fixations rapi-
des.
N.B.:@ Préparer la mise en place de la fixation rapide en
enfonçant sa goupille de sorte qu’elle dépasse
de la tête de la fixation, insérer ensuite cette der-
nière dans son logement, puis enfoncer la gou-
pille à l’aide d’un tournevis de sorte qu’elle soit
au même niveau que la tête de la fixation. @5. Remettre la selle du pilote en place.
1. Cache du bloc allumeur
2. Fusible de rechange
3. Fusible principal
Fusible principal spécifié: 30 A
Après la dépose Avant l’installation
F_5el_Periodic.fm Page 26 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU00833

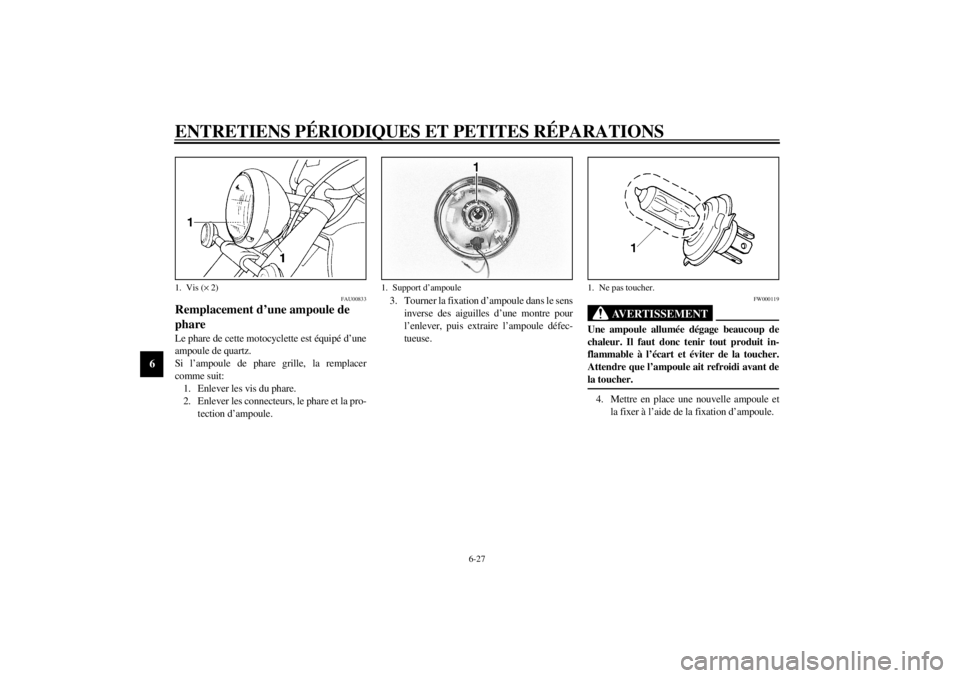

Remplacement d’une ampoule de
phareLe phare de cette motocyclette est équipé d’une
ampoule de quartz.
Si l’ampoule de phare grille, la remplacer
comme suit:
1. Enlever les vis du phare.
2. Enlever les connecteurs, le phare et la pro-
tection d’ampoule.3. Tourner la fixation d’ampoule dans le sens
inverse des aiguilles d’une montre pour
l’enlever, puis extraire l’ampoule défec-
tueuse.
FW000119
AVERTISSEMENT
@ Une ampoule allumée dégage beaucoup de
chaleur. Il faut donc tenir tout produit in-
flammable à l’écart et éviter de la toucher.
Attendre que l’ampoule ait refroidi avant de
la toucher. @4. Mettre en place une nouvelle ampoule et
la fixer à l’aide de la fixation d’ampoule.
1. Vis (
´ 2)
1. Support d’ampoule
1. Ne pas toucher.
F_5el_Periodic.fm Page 27 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FC000105
ATTENTION:@ Éviter de toucher le verre d’une ampoule.
Éliminer toute trace de graisse sur le verre de
l’ampoule. La graisse diminue la transpa-
rence du verre et réduit la durée de service de
l’ampoule ainsi que sa luminosité. Si le verre
est taché de graisse, le nettoyer soigneuse-
ment avec un chiffon imbibé d’alcool ou de
diluant pour peinture. @5. Remonter la protection d’ampoule, les
connecteurs et le phare. Au besoin, faire
régler le faisceau de phare par un conces-
sionnaire Yamaha.
FAU00855

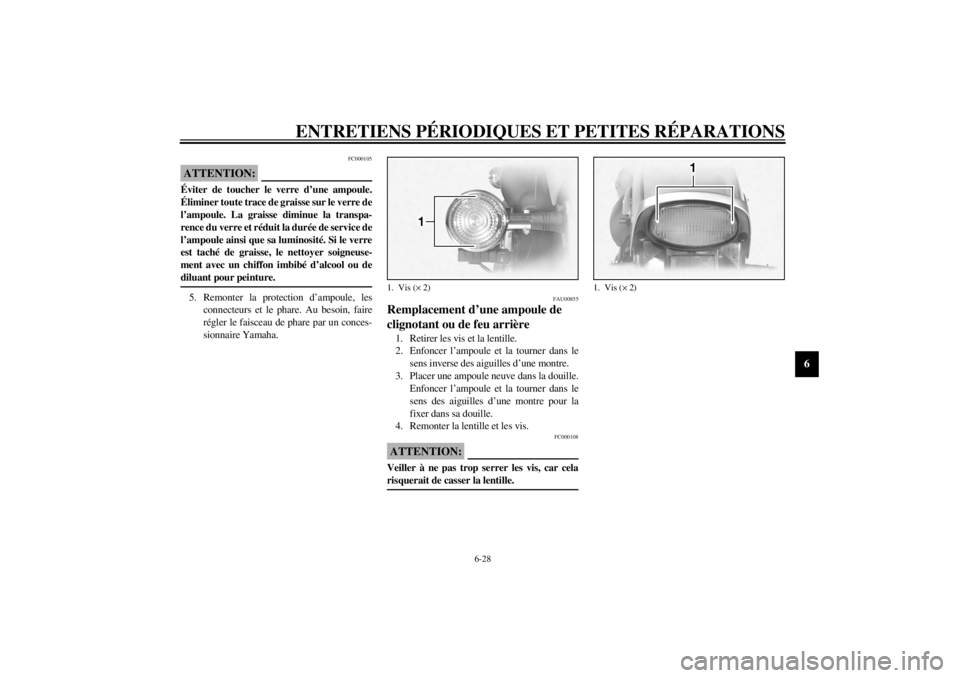

Remplacement d’une ampoule de
clignotant ou de feu arrière1. Retirer les vis et la lentille.
2. Enfoncer l’ampoule et la tourner dans le
sens inverse des aiguilles d’une montre.
3. Placer une ampoule neuve dans la douille.
Enfoncer l’ampoule et la tourner dans le
sens des aiguilles d’une montre pour la
fixer dans sa douille.
4. Remonter la lentille et les vis.
FC000108
ATTENTION:@ Veiller à ne pas trop serrer les vis, car cela
risquerait de casser la lentille. @1. Vis (
´ 2)
1. Vis (
´ 2)
