1-PRIORITÉ À LA SÉCURITÉ
Les motocyclettes sont des véhicules fascinants qui procurent à leur pilote une sensation inégalée de puissance
et de liberté. Il ne faut cependant pas oublier que même la meilleure des motocyclettes est soumise aux limites
imposées par les lois physiques.
Seul un entretien régulier permet de conserver la valeur de la motocyclette et la maintenir en parfait état de
fonctionnement. Le pilote doit de plus veiller à ne conduire que lorsqu’il est en excellente condition physique. Il
ne faut jamais conduire sous l’effet de certains médicaments, de l’alcool ou de drogues. Plus encore que pour
l’automobiliste, la sécurité du motocycliste dépend de sa forme physique et mentale. L’alcool, même en petite
quantité, augmente la tendance à prendre des risques.
De bons vêtements protecteurs sont aussi importants pour le motocycliste que la ceinture de sécurité pour
l’automobiliste. Toujours porter une tenue complète (en cuir ou en matériaux synthétiques renforcés), des bottes
solides, des gants de motocycliste et un casque bien ajusté. La sensation de sécurité que procurent les vêtements
protecteurs ne doit cependant pas encourager à prendre des risques. Même avec une tenue complète et un casque,
le motocycliste reste particulièrement vulnérable en cas d’accident. Un pilote qui ne connaît pas ses limites a
tendance à prendre des risques et à rouler trop vite. Cela est particulièrement dangereux par temps humide. Un
bon motocycliste roule prudemment, évite les manœuvres imprévisibles et est constamment à l’affût de dangers,
y compris ceux occasionnés par les autres conducteurs.
Bonne route! Priorité à la sécurité
F_5el_Label.fm Page 1 Friday, July 2, 1999 10:35 AM

2
DESCRIPTION
Vue gauche ..................................................................................................... 2-1
Vue droite ....................................................................................................... 2-2
Commandes/instruments ................................................................................ 2-3
F_5el_DescriptionTOC.fm Page 1 Friday, July 2, 1999 10:36 AM

2-1
2
FAU00026
2 -DESCRIPTIONVue gauche1. Pédale de sélection (page 3-6)
2. Robinet de carburant (page 3-8)
3. Anneau de réglage de la précontrainte de ressort d’amortisseur arrière (page 3-14)
4. Porte-casque (page 3-11)
5. Compartiment de rangement (page 3-11)
6. Trousse à outils (page 6-1)
7. Fusibles (page 6-25)
F_5el_Description.fm Page 1 Friday, July 2, 1999 10:36 AM

DESCRIPTION
2-2
2

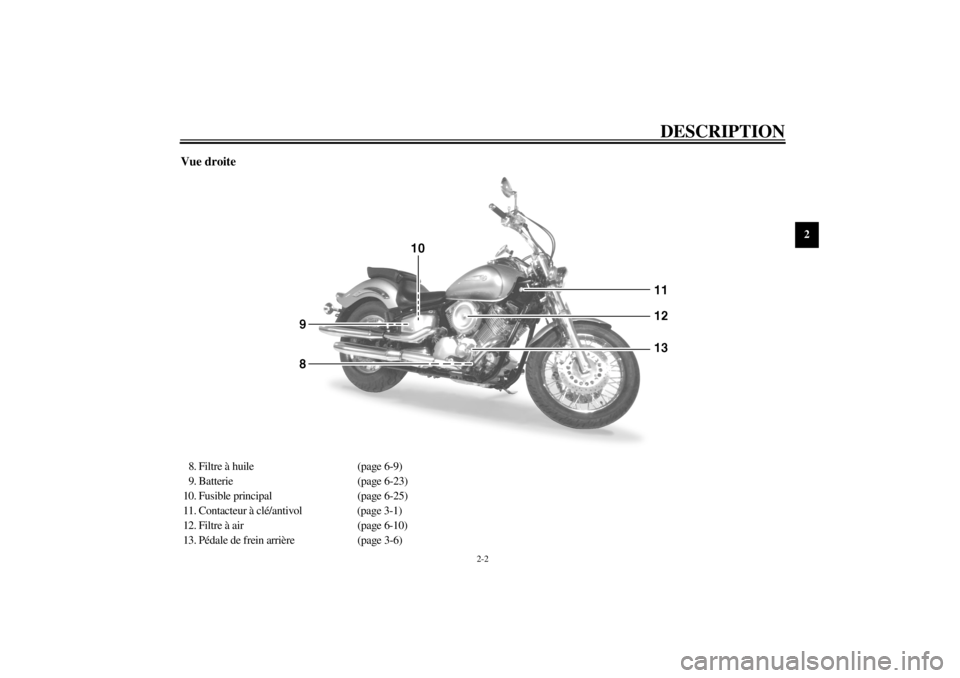

Vue droite8. Filtre à huile (page 6-9)
9. Batterie (page 6-23)
10. Fusible principal (page 6-25)
11. Contacteur à clé/antivol (page 3-1)
12. Filtre à air (page 6-10)
13. Pédale de frein arrière (page 3-6)
F_5el_Description.fm Page 2 Friday, July 2, 1999 10:36 AM

DESCRIPTION
2-3
2

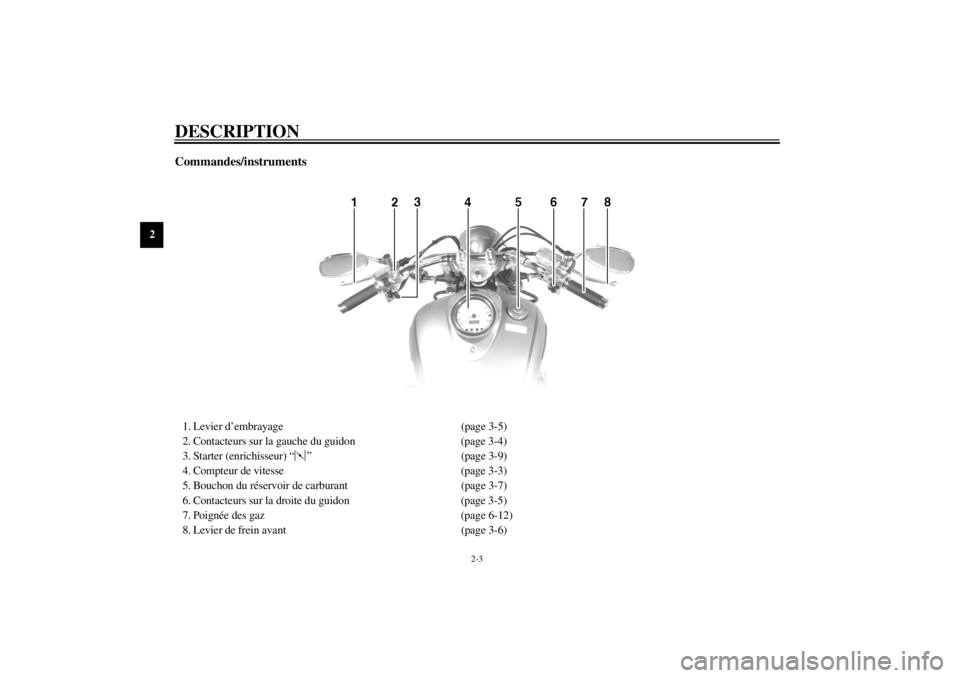

Commandes/instruments 1. Levier d’embrayage (page 3-5)
2. Contacteurs sur la gauche du guidon (page 3-4)
3. Starter (enrichisseur) “ ” (page 3-9)
4. Compteur de vitesse (page 3-3)
5. Bouchon du réservoir de carburant (page 3-7)
6. Contacteurs sur la droite du guidon (page 3-5)
7. Poignée des gaz (page 6-12)
8. Levier de frein avant (page 3-6)
F_5el_Description.fm Page 3 Friday, July 2, 1999 10:36 AM

3
INSTRUMENTS ET COMMANDES
Contacteur à clé/antivol .................................................................................. 3-1
Témoins .......................................................................................................... 3-2
Compteur de vitesse ....................................................................................... 3-3
Alarme antivol (en option) ............................................................................. 3-4
Contacteurs au guidon .................................................................................... 3-4
Levier d’embrayage........................................................................................ 3-5
Pédale de sélection ......................................................................................... 3-6
Levier de frein avant....................................................................................... 3-6
Pédale de frein arrière .................................................................................... 3-6
Bouchon du réservoir de carburant ................................................................ 3-7
Carburant ........................................................................................................ 3-7
Robinet de carburant ...................................................................................... 3-8
Starter (enrichisseur) “ ” ............................................................................. 3-9
Selles ............................................................................................................ 3-10
Porte-casque ................................................................................................. 3-11
Compartiment de rangement ........................................................................ 3-11
Réglage d’amortisseur arrière ...................................................................... 3-13
Supports de sangle de fixation des bagages ................................................. 3-15
Béquille latérale............................................................................................ 3-15
Contrôle du fonctionnement des contacteurs de béquille latérale et
d’embrayage............................................................................................... 3-16
F_5el_FunctionsTOC.fm Page 1 Friday, July 2, 1999 10:40 AM

3-1
3
FAU00027
3 -INSTRUMENTS ET COMMANDES
FAU00029

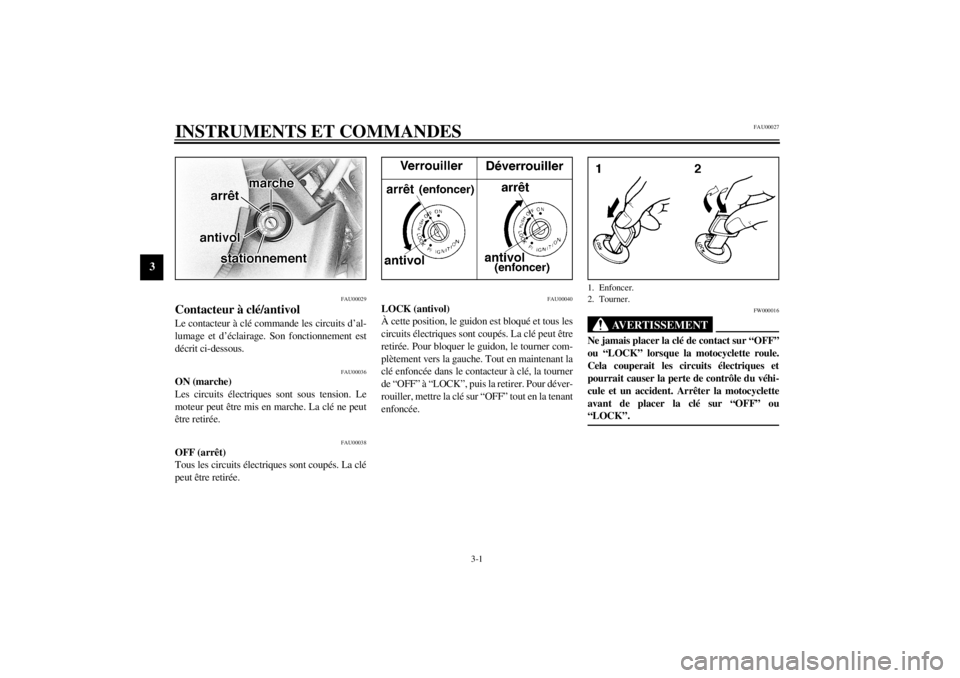

Contacteur à clé/antivolLe contacteur à clé commande les circuits d’al-
