2000 YAMAHA XJ600S Manuale duso (in Italian)

L
7-5
CURA E DEPOSITO DELLA MOTOCICLETTA
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-7.frame
c. Applicare i cappucci candela alle can-
dele e collocare le candele sul cilindro
in modo che gli elettrodi siano collegati
a massa. (Questo limita le scintille du-
rante il punto successivo.)
d.
starter. (Questo copre di olio le pareti
del cilindro.)
e. Rimuovere i cappucci candela dalle
candele, installare le candele e quindi
applicare i cappucci candela.
HWA00003
Quando si fa girare il motore assicurarsi
di collegare a massa gli elettrodi delle
candele per evitare danni o lesioni dovu-
ti a scintille.
6. Lubrificare tutti i cavi di controllo e i
punti di perno di tutte le leve e pedali
nonchŽ del cavalletto laterale/cavallet-
to centrale.7. Controllare e se necessario corregge-
re la pressione dei pneumatici, quindi
sollevare la motocicletta in modo che
entrambe le ruote non tocchino il ter-
reno. Oppure girare un poco le ruote
ogni mese per evitare che i pneumatici
siano danneggiati in un punto.
8. Coprire le bocche di scappamento con
buste di plastica per evitare la pene-
trazione di umiditˆ.
9. Rimuovere la batteria e caricarla com-
pletamente. Riporla in un luogo fresco
e asciutto e ricaricarla una volta al
mese. Non riporre la batteria in luoghi
estremamente caldi o freddi (meno di

mazioni, vedere ÒDeposito della batte-
riaÓ nel capitolo ÒMANUTENZIONE
PERIODICA E PICCOLE RIPARA-
ZIONIÓ.
NOTA:
Eseguire eventuali riparazioni necessarie
prima di riporre la motocicletta.

R

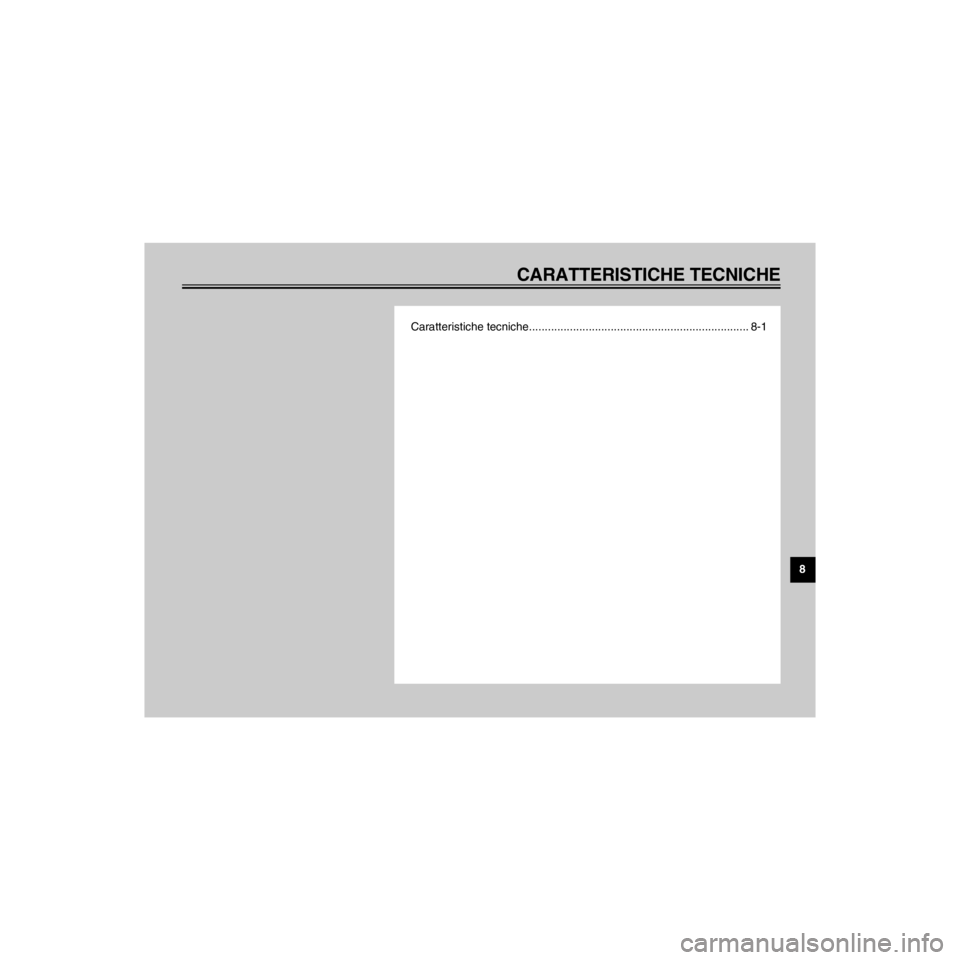

CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8TOC.frame
Caratteristiche tecniche...................................................................... 8-1

L
8-1
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Caratteristiche tecniche
Modello XJ600S / XJ600N
Dimensioni
Lunghezza totale 2.170 mm
Larghezza totale 735 mm
Altezza totale
XJ600S 1.205 mm
XJ600N 1.090 mm
Altezza alla sella 770 mm
Interasse 1.445 mm
Altezza dal suolo 150 mm
Raggio minimo di sterzata 2.700 mm
Peso netto (con olio e
serbatoio carburante pieno)
XJ600S 213 kg
XJ600N 210 kg
Motore
Tipo di motore A 4 tempi raffreddato ad aria,
DOHC
Disposizione dei cilindri A 4 cilindri paralleli inclinati in
avanti
Cilindrata 598 cm
3
Alesaggio´ corsa 58,5 ´ 55,7 mm
Rapporto di compressione 10:1
Sistema di avviamento Starter elettrico
Sistema di lubriÞcazione A carter umido
Olio motore
Tipo
ClassiÞcazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
-20û -10û 0û
10û20û 30û
40û50ûC
SAE 10W/30
SAE 15W/40
SAE 20W/40
SAE 20W/50
SAE 10W/40
ATTENZIONE:
Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
ÒEnergy ConservingÓ) contengono additivi antifrizione che
causano scivolamenti della frizione e/o frizione dello starter,
risultando in una minore durata dei componenti e prestazio-
ni motore inferiori.
HAU01038

R
8-2
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Quantitˆ
Cambio olio periodico 2,3 L
Cambio con sostituzione
Þltro olio 2,6 L
Quantitˆ totale 3,1 L
Filtro ariaElemento tipo secco
Carburante
Tipo Benzina normale
Capacitˆ del serbatoio 17,0 L
Quantitˆ di riserva 3,5 L
Carburatore
Tipo´ quantitˆ BDS28 ´ 4
Fabbricante MIKUNI
Candela
Tipo/fabbricante CR8E / NGK
U24ESR-N / DENSO
Distanza 0,7 ~ 0,8 mm
Tipo di frizione
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione
primaria 2,225Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 3,000 (eccetto per CH, A)
2,875 (per CH, A)
Numero di denti della ruota
dentara della cantena di tran-
smissone (posteriore/davanti) 48/16 (eccetto per CH, A)
46/16 (per CH, A)
Tipo di trasmissione A 6 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1» 2,733
2» 1,778
3» 1,333
4» 1,074
5» 0,913
6» 0,821
Parte ciclistica
Tipo di telaio Doppia culla tubolare
Angolo di incidenza 25û
Avancorsa 97 mm

L
8-3
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Pneumatici
Davanti
Tipo Senza camera dÕaria
Dimensioni 110 / 80-17 57H
Fabbricante/
modello MICHELIN / MACADAM 50
DUNLOP / D103FA
Po s t e r io r e
Tipo Senza camera dÕaria
Dimensioni 130 / 70-18 63H
Fabbricante/
modello MICHELIN / MACADAM 50
DUNLOP / D103A
Carico massimo*
XJ600S 184 kg
XJ600N 187 kg
Pressione dellÕaria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 225 kPa (2,25 kg/cm
2, 2,25 bar)
90 kg ~ Carico massimo*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 250 kPa (2,50 kg/cm
2, 2,50 bar)
Guida ad alta velocitˆ
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 250 kPa (2,50 kg/cm
2, 2,50 bar)
*
degli accessori
Ruote
Davanti
Tipo Raggio
Misura 17 ´ MT 2,50
Po s t e r io r e
Tipo Raggio
Misura 18 ´ MT 3,50
Freni
Davanti
Tipo Freno a disco doppio
Funzionamento Azionamento con la mano destra
Fluido DOT 4 o DOT 3
Po s t e r io r e
Tipo Freno a disco singolo
Funzionamento Azionamento con il piede destro
Fluido DOT 4 o DOT 3
Sospensione
Davanti
Tipo Forcella telescopica

R
8-4
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Po s t e r io r e
Tipo Forcellone
(sospensione monocroce)
Ammortizzatori
Davanti Molla elicoidale-pneumatica/
Ammortizzatore a bagno dÕolio
Posteriore Molla elicoidale-pneumatica/
Ammortizzatore a gas-bagno
dÕolio
Corsa della ruota
Davanti 140 mm
Posteriore 110 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Generatora CA
Uscita standard 14 V, 20 A 5.000 giri/min
Batteria
Tipo YTX9-BS, GTX9-BS
Tension, capacitˆ 12 V, 8 AH
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´
quantitˆ
Faro 12 V, 60/55 W ´ 1 Luce ausiliaria 12 V, 4 W ´ 1
(eccetto per GB, IRL)
12 V, 3,4 W ´ 1 (per GB, IRL)
Luce di coda/freno 12 V, 5/21 W ´ 1
Freccia 12 V, 21 W ´ 4
Strumenti
XJ600S 12 V, 1,7 W ´ 3
XJ600N 14 V, 3 W ´ 2
12 V 1,7 W ´ 2
Luce segnalatore della
marcia di folle 12 V, 3,4 W ´ 1
Luce segnalatore del faro
abbagliante 12 V, 3,4 W ´ 1
Luce segnalatore del livello
dellÕolio
XJ600S 12 V, 3,4 W ´ 1
XJ600N 14 V, 3 W ´ 1
Luce dellÕindicatore di svolta 12 V, 3,4 W ´ 2
Fusibile
Fusibile principale 30 A
Fusibile ignizione 10 A
Fusibile sistema segnalazione 15 A
Fusibile faro 15 A
Fusibile luci di emergenza 10 A

/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame

R

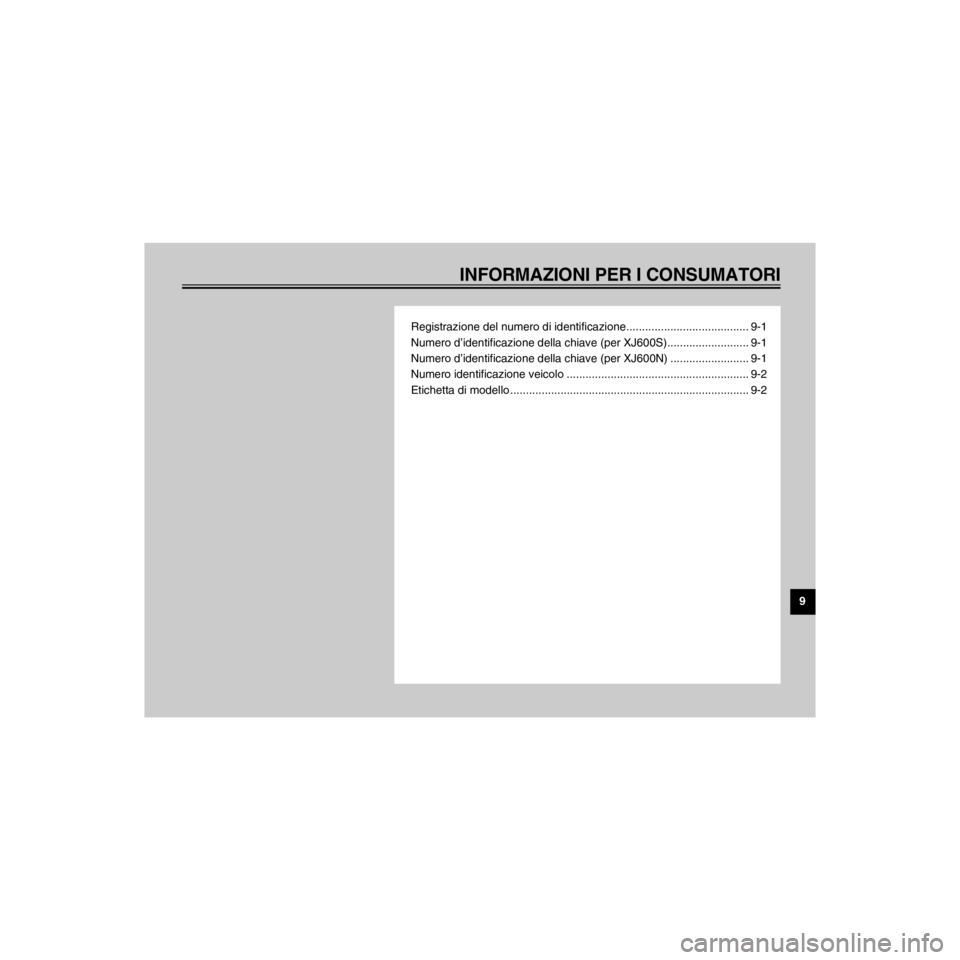

INFORMAZIONI PER I CONSUMATORI
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-9TOC.frame
Registrazione del numero di identificazione....................................... 9-1
Numero dÕidentificazione della chiave (per XJ600S).......................... 9-1
Numero dÕidentificazione della chiave (per XJ600N) ......................... 9-1
Numero identificazione veicolo .......................................................... 9-2
Etichetta di modello ............................................................................ 9-2
