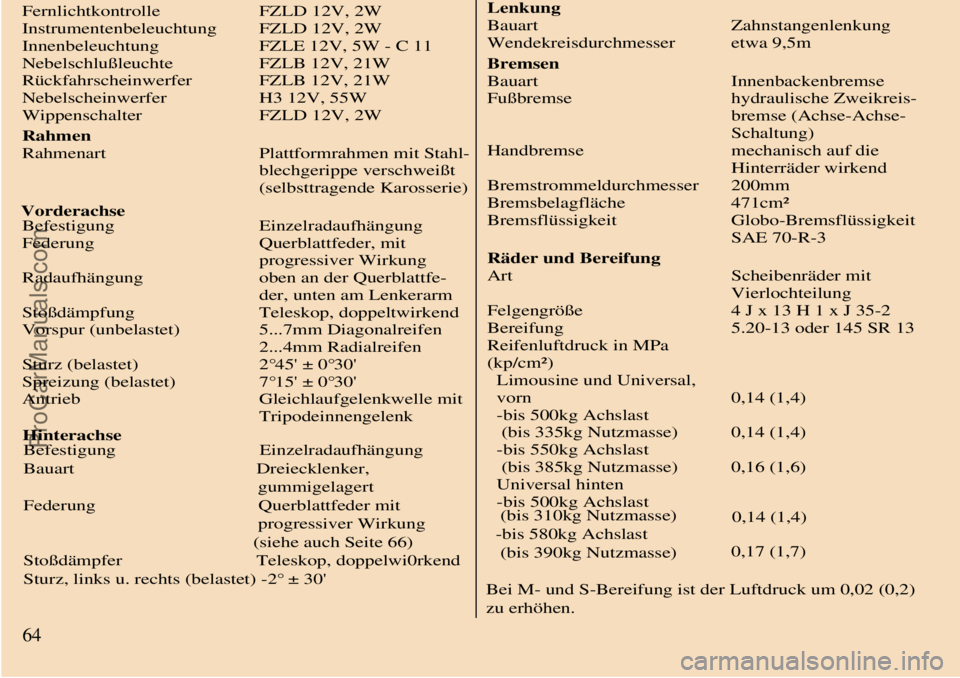

Fernlichtkontrolle
Instrumentenbeleuchtung
Innenbeleuchtung
Nebelschlußleuchte
Rückfahrscheinwerfer
Nebelscheinwerfer
WippenschalterFZLD 12V, 2W
FZLD 12V, 2W
FZLE 12V, 5W - C 11
FZLB 12V, 21W
FZLB 12V, 21W
H3 12V, 55W
FZLD 12V, 2W
Rahmen
Rahmenart Plattformrahmen mit Stahl-
blechgerippe verschweißt
(selbsttragende Karosserie)
Befestigung
Federung
Radaufhängung
Stoßdämpfung
Vorspur (unbelastet)
Sturz (belastet)
Spreizung (belastet)
AntriebEinzelradaufhängung
Querblattfeder, mit
progressiver Wirkung
oben an der Querblattfe-
der, unten am Lenkerarm
Teleskop, doppeltwirkend
5...7mm Diagonalreifen
2...4mm Radialreifen
2°45' ± 0°30'
7°15' ± 0°30'
Gleichlaufgelenkwelle mit
TripodeinnengelenkLenkung
Bauart
WendekreisdurchmesserZahnstangenlenkung
etwa 9,5m
Bremsen
Bauart
Fußbremse
Handbremse
Bremstrommeldurchmesser
Bremsbelagfläche
BremsflüssigkeitInnenbackenbremse
hydraulische Zweikreis-
bremse (Achse-Achse-
Schaltung)
mechanisch auf die
Hinterräder wirkend
200mm
471cm²
Globo-Bremsflüssigkeit
SAE 70-R-3
Räder und Bereifung
Art
Felgengröße
Bereifung
Reifenluftdruck in MPa
(kp/cm²)
Limousine und Universal,
vorn
-bis 500kg Achslast
(bis 335kg Nutzmasse)
-bis 550kg Achslast
(bis 385kg Nutzmasse)
Universal hinten
-bis 500kg AchslastScheibenräder mit
Vierlochteilung
4 J x 13 H 1 x J 35-2
5.20-13 oder 145 SR 13
0,14 (1,4)
0,14 (1,4)
0,16 (1,6)
Vorderachse
Hinterachse
Befestigung Einzelradaufhängung
Bauart Dreiecklenker,
gummigelagert
Federung Querblattfeder mit
progressiver Wirkung
(siehe auch Seite 66)
Stoßdämpfer Teleskop, doppelwi0rkend
Sturz, links u. rechts (belastet) -2° ± 30'
(bis 310kg Nutzmasse)
-bis 580kg Achslast
(bis 390kg Nutzmasse)
Bei M- und S-Bereifung ist der Luftdruck um 0,02 (0,2)
zu erhöhen. 0,14 (1,4)
0,17 (1,7)
64
ProCarManuals.com

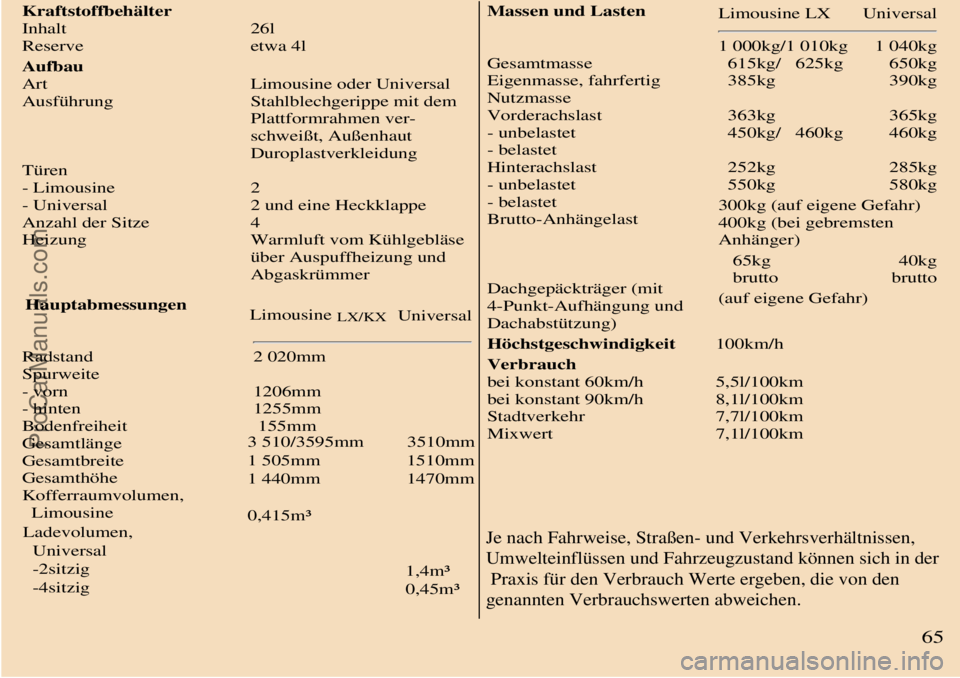

Kraftstoffbehälter
Inhalt
Reserve26l
etwa 4l
Aufbau
Art
Ausführung
Türen
- Limousine
- Universal
Anzahl der Sitze
HeizungLimousine oder Universal
Stahlblechgerippe mit dem
Plattformrahmen ver-
schweißt, Außenhaut
Duroplastverkleidung
2
2 und eine Heckklappe
4
Warmluft vom Kühlgebläse
über Auspuffheizung und
Abgaskrümmer
Hauptabmessungen
Radstand
Spurweite
- vorn
- hinten
Bodenfreiheit
Gesamtlänge
Gesamtbreite
Gesamthöhe
Kofferraumvolumen,
LimousineLimousine
LX/KXUniversal
2 020mm
1206mm
1255mm
155mm
Massen und Lasten
Gesamtmasse
Eigenmasse, fahrfertig
Nutzmasse
Vorderachslast
- unbelastet
- belastet
Hinterachslast
- unbelastet
- belastet
Brutto-Anhängelast
Dachgepäckträger (mit
4-Punkt-Aufhängung und
Dachabstützung)Limousine LX Universal
1 000kg/1 010kg
615kg/ 625kg
385kg
363kg
450kg/ 460kg
252kg
550kg1 040kg
650kg
390kg
365kg
460kg
285kg
580kg
300kg (auf eigene Gefahr)
400kg (bei gebremsten
Anhänger)
65kg
brutto40kg
brutto
(auf eigene Gefahr)
Höchstgeschwindigkeit100km/h
Verbrauch
bei konstant 60km/h
bei konstant 90km/h
Stadtverkehr
Mixwert5,5l/100km
8,1l/100km
7,7l/100km
7,1l/100km
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen,
Umwelteinflüssen und Fahrzeugzustand können sich in der
Praxis für den Verbrauch Werte ergeben, die von den
genannten Verbrauchswerten abweichen.
3 510/3595mm 3510mm
1 505mm 1510mm
1 440mm 1470mm
0,415m³
1,4m³
0,45m³ Ladevolumen,
Universal
-2sitzig
-4sitzig
65
ProCarManuals.com

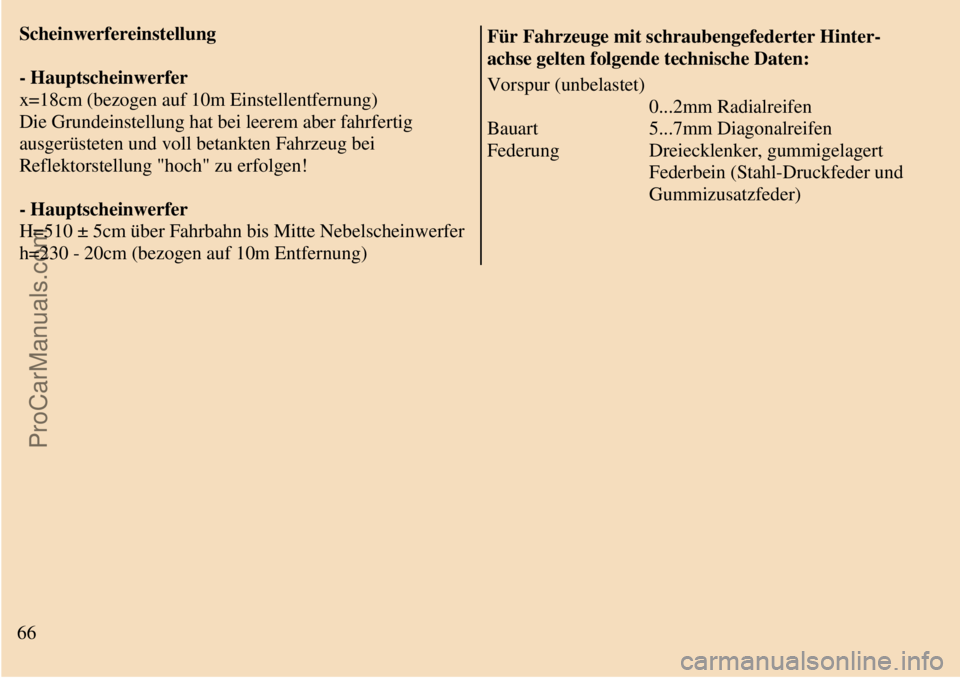

Scheinwerfereinstellung
- Hauptscheinwerfer
x=18cm (bezogen auf 10m Einstellentfernung)
Die Grundeinstellung hat bei leerem aber fahrfertig
ausgerüsteten und voll betankten Fahrzeug bei
Reflektorstellung "hoch" zu erfolgen!
- Hauptscheinwerfer
H=510 ± 5cm über Fahrbahn bis Mitte Nebelscheinwerfer
h=230 - 20cm (bezogen auf 10m Entfernung)Für Fahrzeuge mit schraubengefederter Hinter-
achse gelten folgende technische Daten:
Vorspur (unbelastet)
Bauart
Federung0...2mm Radialreifen
5...7mm Diagonalreifen
Dreiecklenker, gummigelagert
Federbein (Stahl-Druckfeder und
Gummizusatzfeder)
