3325-1. MOBILITA
U pneumatik run-flat nebo při pou-
žití sady pro opravu defektu pneu-
matiky není vždy nutné okamžitě
vyměnit kolo, pokud dojde ke ztrátě
tlaku huštění pneumatik v důsled-
ku defektu pneumatiky.
V případě potřeby jsou nástroje pro
výměnu kol k dispozici jako speciál-
ní příslušenství u kteréhokoliv auto-
rizovaného prodejce nebo v servisu
Toyota, nebo v kte rémkoliv spolehli-
vém servisu.
Výměna kola
Obecně
Bezpečnostní pokyny
VÝSTRAHA
Zvedák je určen po uze ke krátkému
zvednutí vozidla během výměny ko-
la. I když jsou dodržena bezpečnostní opatření, hrozí nebezpečí, že zvednu-
té vozidlo spadne v důsledku uklouz-
nutí zvedáku. Hrozí nebezpečí zranění nebo i smrti. Pokud je vozidlo
zvednuté pomocí zvedáku, nelehejte
si pod vozidlo a nestartujte motor.
VÝSTRAHA
Podpěry, jako jsou dřevěné bloky pod
zvedákem vozidla, mohou bránit tomu,
aby dosáhl své nosno sti kvůli omeze- né výšce. Může být překročena nos-
nost dřevěných blo ků, což způsobí
převrácení vozidla. Hrozí nebezpečí zranění nebo i smrt i. Nepokládejte
podpěry pod zvedák vozidla.
VÝSTRAHA
Zvedák, dodaný výrobcem vozidla, je
určen pro provedení výměny kola
v případě poruchy. Zvedák není určen pro časté používání, například výmě-
nu letních pneumati k za zimní.

333
5
5-1. MOBILITA
MOBILITA
Výrobce vozidla doporučuje, aby
bylo při výměně kola navíc vozidlo
chráněno proti popojetí.
Před a za kolo umístěte klín nebo
jiné vhodné předměty diagonálně
naproti kolu, které budete vyměňo-
vat.
Pokud je nutné vyměnit kolo na
mírném svahu, pod kola přední
a zadní nápravy umístěte klín a jiné
vhodné předměty, například kame-
ny, proti směru popojetí.
VÝSTRAHA
Vozidlo zvednuté zvedákem může ze
zvedáku spadnout, pokud jsou na něj
aplikovány boční síly. Hrozí nebezpe- čí poranění a zničení majetku. Pokud
je vozidlo zvednuté, na vozidlo neapli-
kujte žádné boční s íly ani vozidlem náhlými pohyby nehýbejte. Jakékoliv
zaseknuté kolo n echte vymontovat
kterýmkoliv autorizovaným prodejcem
nebo servisem Toyot a, nebo kterým- koliv spolehlivým servisem.
VÝSTRAHA
Zvedák dodaný s voz idlem nesmí být používán k jinému účelu než k výmě-
ně kol a neměl by být nikdy používán
ve spojení s podpěr ným stojanem vo- zidla. Zvedání vozi dla za účelem kon-
troly by mělo být prováděno pouze
v kontrolova ném dílenském prostředí na zvedáku vyškoleným personálem.
Zvedák by měl být používán na rov-
ném pevném podkladu kdekoliv je to možné. Je doporučeno, aby byla kola
vozidla zaklínován a a aby nikdo ne-
zůstal ve vozidle, které je zvedáno.
Zvedák vašeho vozidla Toyota nevy- žaduje žádnou údržbu. Dodržujte po-
kyny uvedené na zvedáku.
UPOZORN
N

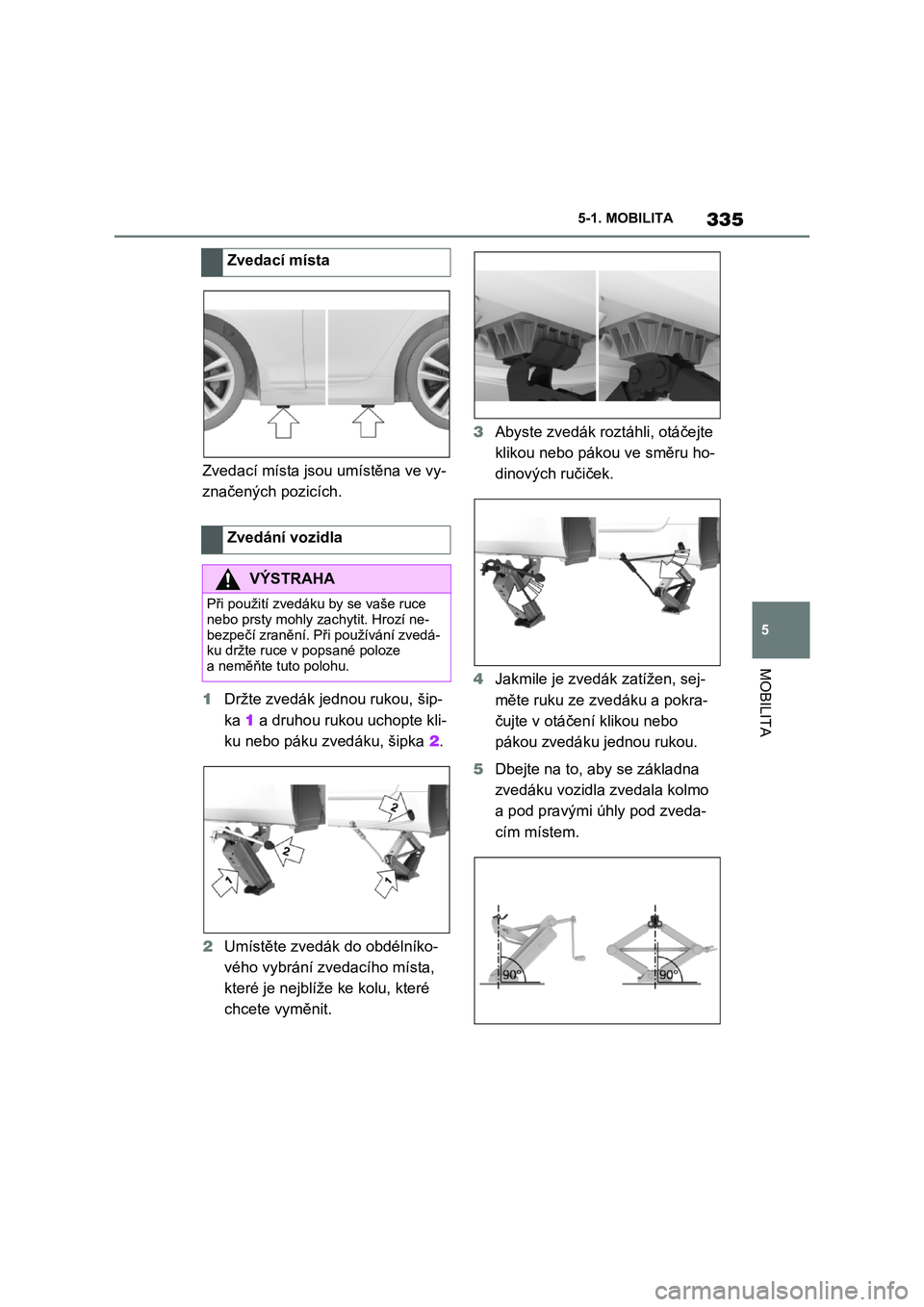

335
5
5-1. MOBILITA
MOBILITA
Zvedací místa jsou umístěna ve vy-
značených pozicích.
1 Držte zvedák jednou rukou, šip-
ka 1 a druhou rukou uchopte kli-
ku nebo páku zvedáku, šipka 2.
2 Umístěte zvedák do obdélníko-
vého vybrání zve dacího místa,
které je nejblíže ke kolu, které
chcete vyměnit.
3 Abyste zvedák roztáhli, otáčejte
klikou nebo pákou ve směru ho-
dinových ručiček.
4 Jakmile je zvedák zatížen, sej-
měte ruku ze zve dáku a pokra-
čujte v otáčen í klikou nebo
pákou zvedáku jednou rukou.
5 Dbejte na to, aby se základna
zvedáku vozidla zvedala kolmo
a pod pravými úhly pod zveda-
cím místem.
Zvedací místa
Zvedání vozidla
VÝSTRAHA
Při použití zvedáku by se vaše ruce
nebo prsty mohly za chytit. Hrozí ne- bezpečí zranění. Při používání zvedá-
ku držte ruce v popsané poloze
a neměňte tuto polohu.

3365-1. MOBILITA
6Dbejte na to, aby se základna
zvedáku zvedala kolmo a pod
pravými úhly pod zvedacím mís-
tem.
7 Zvedejte otáčením kliky, až
bude zvedák podepřen na zemi
celým svým povrchem a dotčené
kolo je nejvýše 3 cm nad zemí.
Nasaďte pouze jed no rezervní kolo,
podle potřeby.
1 Vyšroubujte šrouby kola.
2 Vyjměte kola.
3 Nasaďte nové kolo nebo rezerv-
ní kolo a utáhněte rukou ales-
poň dva šrouby kola do kříže.
Pokud jsou namontov ána neoriginální
kola z lehké slitiny, která nejsou od vý- robce vozidla, je nutné použít také
šrouby kol, které patří ke kolům.
4 Zbývající šrouby kol utáhněte
rukou a poté dotáhněte všechny
šrouby kol do kříže.
5 Abyste zvedák stáhli a spustili
vozidlo na zem, otáčejte klikou
proti směru hodinových ručiček.
6 Vyjměte zvedák a bezpečně ho
uložte.
1 Dotáhněte šrouby kola do kříže.
Utahovací moment je 140 Nm.
2 Uložte poškozené kolo v zava-
zadlovém prostoru, pokud je po-
třeba.
3 Při nejbližší příležitosti zkontro-
lujte tlak v pneumatikách a pod-
le potřeby ho upravte.
4 Resetujte monitor tlaku pneu-
matik (TPM).
5 Zkontrolujte dotažení šroubů kol
pomocí kalibrovaného momen-
tového klíče.
6 Zajeďte k nejbližšímu autorizo-
vanému prodejci nebo do servi-
su Toyota, nebo do kteréhokoliv
spolehlivého servisu, abyste si
nechali poškozenou pneumatiku
vyměnit.
Nasazení kola
Po výměně kola
