2023 TOYOTA RAV4 PLUG-IN HYBRID kontrolky

187
3

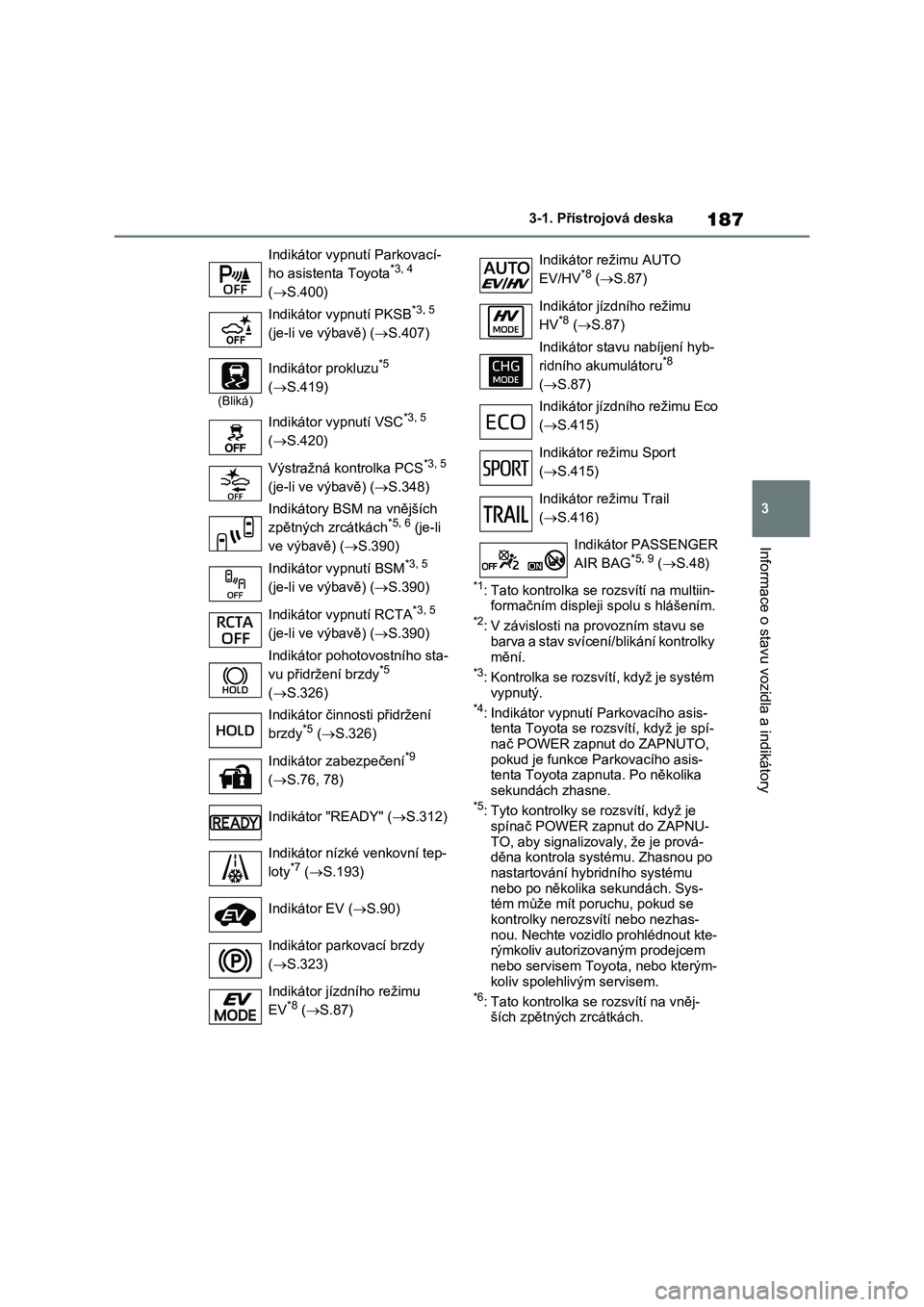

3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tato kontrolka se rozsvítí na multiin- formačním displeji spolu s hlášením.*2: V závislosti na pr ovozním stavu se
barva a stav svícení /blikání kontrolky mění.*3: Kontrolka se rozsvítí, když je systém
vypnutý.*4: Indikátor vypnutí Parkovacího asis-
tenta Toyota se ro zsvítí, když je spí-
nač POWER zapnut do ZAPNUTO, pokud je funkce Parkovacího asis-
tenta Toyota za pnuta. Po několika
sekundách zhasne.*5: Tyto kontrolky se rozsvítí, když je
spínač POWER zapnut do ZAPNU-
TO, aby signalizovaly, že je prová-
děna kontrola syst ému. Zhasnou po nastartování h ybridního systému
nebo po několika sekundách. Sys-
tém může mít poruchu, pokud se kontrolky nerozsv ítí nebo nezhas-
nou. Nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.*6: Tato kontrolka se rozsvítí na vněj- ších zpětných zrcátkách.
Indikátor vypnutí Parkovací-
ho asistenta Toyota*3, 4
( S.400)
Indikátor vypnutí PKSB*3, 5
(je-li ve výbavě) ( S.407)
(Bliká)
Indikátor prokluzu*5
( S.419)
Indikátor vypnutí VSC*3, 5
( S.420)
Výstražná kontrolka PCS*3, 5
(je-li ve výbavě) ( S.348)
Indikátory BSM na vnějších
zpětných zrcátkách*5, 6 (je-li
ve výbavě) ( S.390)
Indikátor vypnutí BSM*3, 5
(je-li ve výbavě) ( S.390)
Indikátor vypnutí RCTA*3, 5
(je-li ve výbavě) ( S.390)
Indikátor pohot ovostního sta-
vu přidržení brzdy*5
( S.326)
Indikátor činnosti přidržení
brzdy*5 ( S.326)
Indikátor zabezpečení*9
( S.76, 78)
Indikátor "READY" ( S.312)
Indikátor nízké venkovní tep-
loty*7 ( S.193)
Indikátor EV ( S.90)
Indikátor parkovací brzdy
( S.323)
Indikátor jízdního režimu
EV*8 ( S.87)
Indikátor režimu AUTO
EV/HV*8 ( S.87)
Indikátor jízdního režimu
HV*8 ( S.87)
Indikátor stavu nabíjení hyb-
ridního akumulátoru*8
( S.87)
Indikátor jízdního režimu Eco
( S.415)
Indikátor režimu Sport
( S.415)
Indikátor režimu Trail
( S.416)
Indikátor PASSENGER
AIR BAG*5, 9 ( S.48)

547
8
8-2. Postupy v případě nouze
Když nastanou potíže
■Výstražná kontrolka nízké hladiny paliva
■Kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
(výstražný bzučák)*
*: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu zní, aby upo-
zornil řidiče a spolu jezdce vpředu, že nejsou připoutáni svým bezpečnostním pá-
sem. Pokud je bezpečnostní pás ro zepnutý, bzučák zní nepřerušovaně po určitou
dobu poté, co vozidlo dosáhne určité rychlosti.
■Kontrolky bezpečnostních pásů cestujících vzadu*1
(výstražný bzučák)*2
*1: Tato kontrolka se rozsvítí n a multiinformačním displeji.
*2: Výstražný bzučák bezpečnostních pásů cestujících vzadu:
Výstražný bzučák bezpečnostních pásů cestujících vzadu zní, aby upozornil ces-
tující vzadu, že nejsou připout áni svým bezpečnostním pásem. Pokud je bezpeč-
nostní pás rozepnutý, bzučák zn í nepřerušovaně po určitou dobu poté, co
vozidlo dosáhne určité rychlosti.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že množství zbývajícího paliva je přibliž-
ně 8,3 litru nebo méně.
 Natankujte vozidlo.
Výstražná kontrolkaPodrobnosti/Činnosti
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si
zapnuli bezpečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spolujezdce vpředu obsaze-
no, je nutné zapnout také bezpečnostní pás
spolujezdce vpředu, ab y se vypnula výstražná
kontrolka (výstražný bzučák).
Výstražná kontrolkaPodrobnosti/Činnosti
(je-li ve výbavě)
Varuje cestující vzadu, aby se připoutali svými bez-
pečnostními pásy.
 Zapněte bezpečnostní pás.

5508-2. Postupy v případě nouze
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se
mohou lišit od skutečných hlášení podle provozních podmínek a specifikací vozi-
dla.
■Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání
plynového pedálu nebo brzdového
pedálu • Výstražné hlášení o ovládání brzdo-
vého pedálu se můž e zobrazit, když
jsou v činnosti asis tenční jízdní systé- my, např. PCS (Předkolizní systém)
(je-li ve výbavě) n ebo adaptivní tem-
pomat s plným rychlostním rozsahem (je-li ve výbavě). Pokud se zobrazí vý-
stražné hlášení, zpomalte vozidlo
nebo se řiďte instr ukcemi zobrazený- mi na multiinformačním displeji.
• Výstražné hlášení se zobrazí, když je
v činnosti Systém přednostního brz- dění. ( S.295)
• Výstražné hlášení se zobrazí, když
jsou v činnosti Drive-Start Control nebo funkce PKSB (B rzda usnadňují-
cí parkování) (je-li ve výbavě)
( S.295, 406). Postupujte podle in- strukcí na multiinformačním displeji.
●Pokud se zobrazí hlášení o ovládání
spínače POWER
Instrukce o ovládání spínače POWER
se zobrazí, když je prováděn nesprávný postup pro startov ání hybridního systé-
mu nebo je spínač POWER ovládán ne-
správně. Postupujt e podle instrukcí na multiinformačním displeji, abyste ovlá-
dali spínač POWER znovu.
●Pokud se zobrazí hlášení o ovládání
řadicí páky
Aby se zabránilo nesprávnému ovládání řadicí páky nebo neočekávanému pohy-
bu vozidla, na multiinformačním displeji
se může zobrazit hlášení požadující pře- sunutí řadicí páky. V tomto případě po-
stupujte podle instrukcí v hlášení
a přesuňte řadicí páku.
●Pokud se zobrazí hlášení nebo obrá-
zek o stavu otevření/zavření součásti nebo doplnění spotř ebního materiálu
Ověřte součást označenou pomocí mul-
tiinformačního disple je nebo výstražné
kontrolky, a pak proveďte postup řešení, např. zavření dveř í nebo doplnění spo-
třebního materiálu.
Když se zobrazí výstraž-
né hlášení
Multiinformační displej zobra-
zuje výstrahy o poruchách sys-
témů, nesprávně provedených
činnostech a hlášení, která
signalizují nutnost údržby. Když
se zobrazí hlášení, proveďte ná-
pravné opatření odpovídající to-
muto hlášení.
Pokud se výstražné hlášení znovu
zobrazí po proved ení příslušných
činností, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Když se zobrazí hlášení o nabíje-
ní, viz S.176.

571
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořa-
dí podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno
nápisem "TEMPORARY USE ONLY" (jen pro dočasné použití) na boku
pneumatiky.
Kompaktní rezervní kolo používejte pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv-
ního kola. ( S.599)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není
vybaveno ventilkem a vysílačem vý- stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude
signalizován pomocí výstražného systé- mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení
výstražné kontrolky tlaku pneumatik, kontrolka zůst ane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo
Výška vozidla se při jízdě s kompaktním rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma-
tiky na silnici pokryté sněhem nebo ledem (kromě pneumatik
235/55R19)
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla. Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za kolo demontované ze zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední
kola.

633Abecední rejstřík
Přední sedadla .............................263
Čištění .......................................473
Funkce vyvolání paměti ............269
Opěrky hlavy .............................270
Paměť jízdní polohy ..................267
Paměť polohy sedadla ..............267
Seřízení .....................................263
Správná jízdní poloha .................33
Ventilace sedadel ......................442
Vyhřívání sedadel .....................442
Přední směrová světla
Páčka směrových světel ...........322
Výměna žárovek .......................522
Přehřívání .....................................586
Převodovka
Hybridní převodovka .................317
Přidržení brzdy.............................326
Přídržná madla .............................466
Příruční schránka ........................451
Přístroj
Hodiny ...............................194, 195
Indikátor hybridního
systému ..........................192, 199
Indikátory ..................................182
Jednotky .............................211, 224
Multiinformační displej ......202, 214
Nastavení ..................208, 221, 604
Průhledový displej .....................226
Přístroje .............................189, 195
Spínač "ODO/TRIP" ..........194, 201
Spínače ovládání přístroje ..203, 215
Výstražná hlášení .....................213
Výstražné kontrolky ...........539, 550
Přizpůsobitelné funkce ...............602
R
Radarový tempomat
Adaptivní tempomat s plným
rychlostním rozsahem .............370
RCTA (Výstraha pohybu za vozidlem)
Funkce RCTA ....................389, 395
Výstražné hlášení .....................391
Regenerativní brzdění ...................90
Rezervní kolo
Místo uložení .............................566
Režim "Můj prostor" ....................167
Režim AUTO EV/HV .......................85
Režim EV ........................................85
Režim HV ........................................85
Režim koncentrovaného proudění
vzduchu na přední sedadla
(S-FLOW) ....................................438
Režim nabíjení hybridního
(trakčního) akumulátoru .............85
Režim Normal...............................415
Režim Sport ..................................415
Režim Trail....................................416
Rozměry .......................................592
Rozpoznávání dopravních
značek ........................................366
RSA (Rozpoznávání dopravních
značek) .......................................366
Rychloměr ............................189, 195
Ř
Řadicí páka...................................317
Pokud nelze přesunout řadicí páku
z P ...........................................319
Řetězy ...........................................426
Řízení stability vozidla (VSC) .....418

639Abecední rejstřík
Výstražné kontrolky
ABS ...........................................542
Brzdový systém .........................540
Elektrický posilovač řízení .........542
Indikátor činnosti přidržení brzdy..546
Indikátor LTA .............................543
Indikátor parkovací brzdy ..........546
Indikátor poruchy ......................541
Indikátor prokluzu ......................545
Indikátor vypnutí BSM ...............544
Indikátor vypnutí Parkovacího
asistenta Toyota ......................543
Indikátor vypnutí PKSB .............544
Indikátor vypnutí RCTA .............545
Kontrolka bezpečnostního
pásu ................................547, 547
Kontrolka bezpečnostního pásu
řidiče .......................................547
Kontrolka bezpečnostního pásu
spolujezdce vpředu .................547
Kontrolky bezpečnostních pásů
cestujících vzadu ....................547
Motor .........................................541
Nízká hladina paliva ..................547
Nízký tlak motorového oleje ......541
Ovládání rozjezdu .....................545
PKSB ........................................544
Přehřívání hybridního systému ....541
SRS ...........................................541
Systém nabíjení ........................540
Systém přednostního brzdění ...545
Tlak pneumatik ..........................546
Vysoká teplota chladicí kapaliny ..540
Výstražná kontrolka PCS ..........542
Výstražný systém tlaku pneumatik
Funkce ......................................494
Inicializace ................................497
Montáž ventilků a vysílačů
výstražného systému tlaku
pneumatik ...............................496
Registrace ID kódů ...................500
Výstražná kontrolka ..................546
Z
Zabezpečovací systém
Alarm ...........................................78
Senzor náklonu ...........................80
Senzor vniknutí ...........................80
Systém dvojitého zamykání ........77
Systém imobilizéru ......................76
Zadní dveře ..................................244
Bezdrátové dálkové ovládání ....248
Elektricky ovládané zadní dveře ..248
Hands-free elektricky ovládané
zadní dveře .............................250
Zadní mlhové světlo
Spínač .......................................334
Výměna žárovek .......................522
Zadní sedadlo ..............................265
Opěrky hlavy .............................270
Sklopení zadních opěradel .......266
Vyhřívání sedadel .....................444
Zadní směrová světla
Páčka směrových světel ...........322
Příkon ........................................600
Výměna žárovek .......................522
Zámek dveří
Bezdrátové dálkové ovládání ....238
Boční dveře ...............................239
Systém Smart Entry & Start ......259
Zadní dveře ...............................244
Zámek řízení
Odemknutí sloupku volantu ......313
Výstražné hlášení systému zámku
řízení .......................................313
Zámek sloupku volantu...............313
Zapalovací svíčky ........................597
Záznam údajů o vozidle ..................9
Zdroje napájení ............................126
Zimní pneumatiky ........................424
