2023 TOYOTA RAV4 PLUG-IN HYBRID sensor

249
4 4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Mediante el interruptor de aper-
tura de la puerta del maletero
Cuando la puerta del maletero está
desbloqueada: Pulse el interruptor de
apertura de la puerta del maletero.
Cuando la puerta del maletero está blo-
queada: Mantenga pulsado el interrup-
tor de apertura de la puerta del
maletero mientras lleva consigo la llave
electrónica.
La puerta del maletero eléctrica se abre
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene.
■Mediante el interruptor de la
puerta del maletero eléctrica
situado en la propia puerta
Pulse el interruptor.
La puerta del maletero eléctrica se cierra
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está en funciona-
miento, la operación se detiene. Si se vuelva
a pulsar el interruptor cuando la operación
se ha interrumpido, la puerta del maletero
realizará la operación inversa a la que estu-
viese realizando antes de su detención.
■Mediante las manillas de la puerta
del maletero
Baje la puerta del maletero usando la
manilla de la puerta del maletero .
Se activará el sistema de asistencia al cierre
de la puerta del maletero (P.251) y la
puerta del maletero eléctrica se cerrará por
completo automáticamente.
■Mediante el sensor de patada
(vehículos con puerta del male-
tero eléctrica manos libres)
La puerta del maletero eléctrica manos
libres permite abrir y cerrar automática-
mente la puerta del maletero eléctrica
colocando el pie cerca de la parte cen-
tral inferior del parachoques trasero y
retirándolo de ahí. Cuando accione la
puerta del maletero eléctrica manos
libres, asegúrese de que el interruptor
de arranque esté en OFF, de que el
funcionamiento de la puerta del male-
tero eléctrica manos libres esté habili-
tado (P.208) y de que lleva consigo
A

2504-2. Apertura, cierre y bloqueo de las puertas
una llave electrónica.
1Mientras lleva consigo una llave
electrónica, sitúese dentro del
alcance de accionamiento del sis-
tema inteligente de entrada y arran-
que, aproximadamente a entre 30 y
50 cm (entre 11,8 y 19,7 pul.) del
parachoques trasero.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
Área de detección del acciona-
miento del sistema inteligente de
entrada y arranque (P.259)
2Lleve a cabo una operación de
patada desplazando el pie a aproxi-
madamente 10 cm (3,9 pul.) del
parachoques trasero y, a continua-
ción, retire el pie.
• Lleve a cabo la operación de patada
completa antes de que transcurra
1 segundo.
• La puerta del maletero no se accio-
nará mientras se detecte el pie bajo
el parachoques trasero.
• Accione la puerta del maletero eléc-
trica manos libres sin que el pie
entre en contacto con el paracho-
ques trasero.• Si hay otra llave electrónica en el
habitáculo o el compartimiento de
equipajes, podría tardar algo más de
lo normal en accionarse.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
3Cuando el sensor de patada
detecta que retira el pie, suena un
avisador acústico y la puerta del
maletero se abre/cierra completa-
mente de manera automática.
Si se coloca un pie bajo el parachoques tra-
sero mientras la puerta del maletero está
abriéndose o cerrándose, la puerta del
maletero dejará de moverse.
Si se vuelve a colocar un pie bajo el para-
choques trasero cuando la operación se ha
interrumpido, la puerta del maletero reali-
zará la operación inversa a la que estaba
realizando antes de su detención.
■Luz del compartimiento de equipajes
●La luz del compartimiento de equipajes se
enciende cuando se abre la puerta del
maletero.
●Cuando se coloca el interruptor de arran-
que en OFF, la luz se apaga automática-
mente pasados 20 minutos.
■Dispositivo de cierre de la puerta del
maletero
En caso de que la puerta del maletero se
A
B
C
A
B

251
4 4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
deje entreabierta, el dispositivo de cierre de
la puerta del maletero la cerrará por com-
pleto automáticamente.
El dispositivo de cierre de la puerta del male-
tero se accionará independientemente de la
posición en que se encuentre el interruptor
de arranque.
■Condiciones de funcionamiento de la
puerta del maletero eléctrica
La puerta del maletero eléctrica se puede
abrir y cerrar automáticamente cuando se
cumplen las condiciones siguientes:
●Cuando el sistema de la puerta del male-
tero eléctrica está habilitado. (P.208)
●Cuando la puerta del maletero está des-
bloqueada.
No obstante, si se pulsa y mantiene pulsado
el interruptor de apertura de la puerta del
maletero mientras lleva consigo la llave elec-
trónica, la puerta del maletero eléctrica se
accionará aunque la puerta del maletero esté
bloqueada. (P.249)
●Cuando el interruptor de arranque esté en
ON, la puerta del maletero se accionará si
se cumple alguna de las siguientes condi-
ciones, además de las condiciones indica-
das anteriormente para las operaciones de
apertura:
• El freno de estacionamiento está accio-
nado
• El pedal del freno está pisado
• La palanca de cambios está en la
posición P.
■Utilización de la puerta del maletero
eléctrica
●Suena un avisador acústico para indicar
que la puerta del maletero está abriéndose
o cerrándose.
●Cuando el sistema de la puerta del male-
tero eléctrica está deshabilitado, la puerta
del maletero eléctrica no funcionará, pero
se podrá abrir y cerrar la puerta manual-
mente.
●Cuando la puerta del maletero eléctrica
está abriéndose automáticamente, la ope-
ración se interrumpirá si se detecta alguna
anomalía debido a la presencia de perso-
nas u objetos.
■Función de protección contra objetos
atascados
Hay sensores instalados a ambos lados de la
puerta del maletero eléctrica. Si algún objeto
obstruye la puerta del maletero eléctrica
mientras se está cerrando, la puerta invertirá
automáticamente la operación que esté efec-
tuando o se detendrá.
■Función de protección contra el cierre
brusco
Si la puerta del maletero eléctrica se está
abriendo de forma automática, la aplicación
de una fuerza excesiva en ella detendrá la
operación de apertura para evitar que se cie-
rre de golpe.
■Sistema de asistencia al cierre de la
puerta del maletero
La puerta del maletero se cerrará por com-
pleto de forma automática si se ha quedado
abierta al bajarla manualmente.
■Función de bloqueo retenido de la
puerta del maletero
Esta función retiene la operación de bloqueo
de todas las puertas, de antemano, cuando
la puerta del maletero eléctrica está abierta.
Cuando se realiza el procedimiento
siguiente, se bloquean todas las puertas a
excepción de la puerta del maletero eléctrica.
La puerta del maletero eléctrica también se
bloqueará en cuanto se cierre.
1Cierre todas las puertas, a excepción de
la puerta del maletero.
2Mientras la puerta del maletero eléctrica
se esté cerrando, bloquee las puertas
con el sistema inteligente de entrada y
arranque desde las puertas delanteras
(P.239) o con el control remoto inalám-
brico. (P.239)
Las señales de funcionamiento indicarán que
todas las puertas se han cerrado y blo-
queado. (P.241)

2564-2. Apertura, cierre y bloqueo de las puertas
AVISO
●No adhiera objetos extraños tales como
pegatinas, hojas de plástico, adhesivos, etc., en el husillo.
●No acople accesorios a la puerta del
maletero que no sean piezas genuinas de Toyota.
●No coloque la mano en el husillo ni apli-
que fuerza lateral sobre él.
■Para evitar averías en el dispositivo de cierre de la puerta del maletero
No aplique una fuerza excesiva a la puerta
del maletero mientras el dispositivo de cie- rre está en funcionamiento. Si ejerce demasiada fuerza, el dispositivo de cierre
de la puerta del maletero podría averiarse.
■Para evitar daños en la puerta del maletero eléctrica
●Asegúrese de que no hay hielo entre la
puerta del maletero y el bastidor, ya que impediría el movimiento de la puerta del maletero. El accionamiento de la puerta
del maletero eléctrica cuando soporta una carga excesiva puede provocar una avería.
●No ejerza una fuerza excesiva en la puerta del maletero eléctrica mientras
está en funcionamiento.
●Procure no dañar los sensores (instala- dos en los bordes derecho e izquierdo
de la puerta del maletero eléctrica) con un cuchillo u otros objetos afilados. Si el sensor está desconectado, la puerta del
maletero eléctrica no se cerrará auto- máticamente.
■Precauciones relativas a la puerta del maletero eléctrica manos libres (si el
vehículo dispone de ello)
El sensor de patada se encuentra debajo de la parte central inferior del paracho-ques trasero. Tenga en cuenta lo siguiente
para asegurarse de que la puerta del maletero eléctrica manos libres funcione correctamente:
●Mantenga siempre limpia la parte cen-
tral inferior del parachoques trasero. Si la parte central inferior del paracho-ques trasero está sucia o cubierta de
nieve, el sensor de patada podría no funcionar. Si esto ocurriera, retire la suciedad o la nieve, cambie el vehículo
de posición y, a continuación, com- pruebe si el sensor de patada funciona.Si no funciona, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para
que lo inspeccionen.
●No aplique revestimientos para la elimi- nación de la lluvia (efecto hidrófilo) o de
otro tipo a la parte central inferior del parachoques trasero.
●No estacione el vehículo cerca de obje-
tos que se puedan mover y entrar en contacto con la parte central inferior del parachoques trasero, por ejemplo
hierba o árboles. Si el vehículo ha permanecido cierto tiempo estacionado cerca de objetos
que se pueden mover y entrar en con- tacto con la parte central inferior del parachoques trasero, por ejemplo
hierba o árboles, el sensor de patada podría no funcionar. Si esto ocurriera, cambie el vehículo de posición y, a con-
tinuación, compruebe que el sensor de patada funciona. Si no funciona, lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.

257
4
4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
Los ajustes del sistema de la puerta del
maletero eléctrica se pueden modificar
seleccionando “Ajust vehíc” desde la
pantalla de la pantalla de informa-
ción múltiple y accediendo a la pantalla
“PBD”. ( P.208)
Los cambios realizados en la configuración
de la puerta del maletero eléctrica no se rei-
nician al colocar el interruptor de arranque
en OFF. Para restaurar los ajustes origina-
les, se deben cambiar en la pantalla de
la pantalla de información múltiple.
La posición de apertura de la puerta del
maletero eléctrica puede ajustarse.
1 Detenga la puerta del maletero en
la posición que desea. ( P.248)
2 Mantenga pulsado el interruptor de
la puerta del maletero eléctrica
situado en la propia puerta durante
unos 2 segundos.
Cuando se han realizado todos los ajustes, el avisador acústico suena 4 veces.
La próxima vez que abra la puerta del male- tero, esta se detendrá en la posición selec-
cionada.
■Cancelación de la posición de apertura
ajustada de la puerta del maletero
Mantenga pulsado el interruptor de la puerta del maletero eléctrica situado en la propia puerta durante unos 7 segundos.
El avisador acústico suena cuatro veces y, a
continuación, dos veces más. La próxima vez que se abra la puerta del maletero eléctrica, se abrirá hasta la posición seleccionada en el
ajuste inicial.
AVISO
●Evite los golpes fuertes en el sensor de
patada y en la zona que lo rodea. Si el sensor de patada o la zona que lo rodea sufren un impacto fuerte, el sen-
sor de patada podría dejar de funcionar correctamente. Si el sensor de patada no funciona en las situaciones siguien-
tes, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autori-zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo inspeccionen.
• El sensor de patada o la zona que lo rodea han sufrido un golpe fuerte.
• La parte central inferior del paracho-
ques trasero está rayada o dañada.
●No desmonte el parachoques trasero.
●No fije adhesivos en el parachoques tra-
sero.
●No pinte el parachoques trasero.
●Si se acopla un soporte para bicicletas
o algún objeto pesado similar a la puerta del maletero eléctrica, deshabi-lite la puerta del maletero eléctrica
manos libres. ( P.208)
Cambio de la configuración del
sistema de la puerta del male-
tero eléctrica (vehículos con
puerta del maletero eléctrica)
Ajuste de la posición de aper-
tura de la puerta del maletero
(vehículos con puerta del male-
tero eléctrica)

261
4 4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir

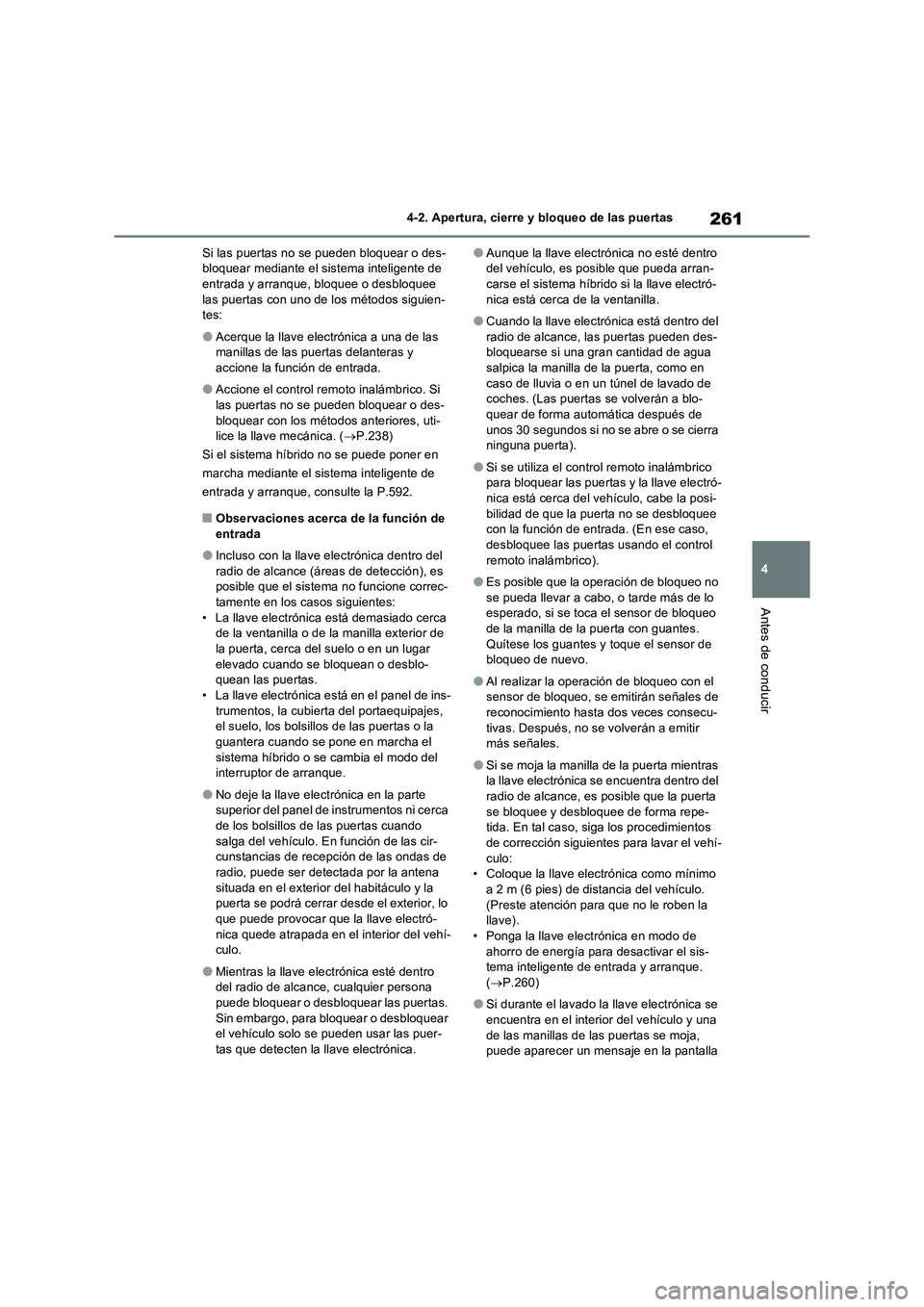

Si las puertas no se pueden bloquear o des-
bloquear mediante el sistema inteligente de
entrada y arranque, bloquee o desbloquee
las puertas con uno de los métodos siguien-
tes:
●Acerque la llave electrónica a una de las
manillas de las puertas delanteras y
accione la función de entrada.
●Accione el control remoto inalámbrico. Si
las puertas no se pueden bloquear o des-
bloquear con los métodos anteriores, uti-
lice la llave mecánica. (P.238)
Si el sistema híbrido no se puede poner en
marcha mediante el sistema inteligente de
entrada y arranque, consulte la P.592.
■Observaciones acerca de la función de
entrada
●Incluso con la llave electrónica dentro del
radio de alcance (áreas de detección), es
posible que el sistema no funcione correc-
tamente en los casos siguientes:
• La llave electrónica está demasiado cerca
de la ventanilla o de la manilla exterior de
la puerta, cerca del suelo o en un lugar
elevado cuando se bloquean o desblo-
quean las puertas.
• La llave electrónica está en el panel de ins-
trumentos, la cubierta del portaequipajes,
el suelo, los bolsillos de las puertas o la
guantera cuando se pone en marcha el
sistema híbrido o se cambia el modo del
interruptor de arranque.
●No deje la llave electrónica en la parte
superior del panel de instrumentos ni cerca
de los bolsillos de las puertas cuando
salga del vehículo. En función de las cir-
cunstancias de recepción de las ondas de
radio, puede ser detectada por la antena
situada en el exterior del habitáculo y la
puerta se podrá cerrar desde el exterior, lo
que puede provocar que la llave electró-
nica quede atrapada en el interior del vehí-
culo.
●Mientras la llave electrónica esté dentro
del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas.
Sin embargo, para bloquear o desbloquear
el vehículo solo se pueden usar las puer-
tas que detecten la llave electrónica.
●Aunque la llave electrónica no esté dentro
del vehículo, es posible que pueda arran-
carse el sistema híbrido si la llave electró-
nica está cerca de la ventanilla.
●Cuando la llave electrónica está dentro del
radio de alcance, las puertas pueden des-
bloquearse si una gran cantidad de agua
salpica la manilla de la puerta, como en
caso de lluvia o en un túnel de lavado de
coches. (Las puertas se volverán a blo-
quear de forma automática después de
unos 30 segundos si no se abre o se cierra
ninguna puerta).
●Si se utiliza el control remoto inalámbrico
para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posi-
bilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso,
desbloquee las puertas usando el control
remoto inalámbrico).
●Es posible que la operación de bloqueo no
se pueda llevar a cabo, o tarde más de lo
esperado, si se toca el sensor de bloqueo
de la manilla de la puerta con guantes.
Quítese los guantes y toque el sensor de
bloqueo de nuevo.
●Al realizar la operación de bloqueo con el
sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces consecu-
tivas. Después, no se volverán a emitir
más señales.
●Si se moja la manilla de la puerta mientras
la llave electrónica se encuentra dentro del
radio de alcance, es posible que la puerta
se bloquee y desbloquee de forma repe-
tida. En tal caso, siga los procedimientos
de corrección siguientes para lavar el vehí-
culo:
• Coloque la llave electrónica como mínimo
a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que no le roben la
llave).
• Ponga la llave electrónica en modo de
ahorro de energía para desactivar el sis-
tema inteligente de entrada y arranque.
(P.260)
●Si durante el lavado la llave electrónica se
encuentra en el interior del vehículo y una
de las manillas de las puertas se moja,
puede aparecer un mensaje en la pantalla

2624-2. Apertura, cierre y bloqueo de las puertas
de información múltiple y sonar un avisa-
dor acústico en el exterior del vehículo.
Para apagar la alarma, bloquee todas las
puertas.
●Puede que el sensor de bloqueo no fun-
cione correctamente si entra en contacto
con hielo, nieve, barro, etc. Limpie el sen-
sor de bloqueo y acciónelo de nuevo o uti-
lice el sensor de bloqueo de la parte
inferior de la manilla de la puerta.
●Si se aproxima repentinamente la llave al
radio de alcance o a la manilla de la
puerta, es posible que las puertas no se
desbloqueen. En tal caso, vuelva a colocar
la manilla de la puerta en su posición origi-
nal y compruebe si las puertas se desblo-
quean antes de volver a tirar de la manilla.
●Si hay otra llave electrónica en el área de
detección, puede tomar más tiempo de lo
normal desbloquear las puertas después
de agarrar la manilla de la puerta.
■Cuando no se conduce el vehículo
durante periodos de tiempo prolonga-
dos
●Para evitar el robo del vehículo, no deje la
llave electrónica a menos de 2 m (6 pies)
de distancia del vehículo.
●El sistema inteligente de entrada y arran-
que puede desactivarse previamente.
(P.621)
●El modo de ahorro de energía puede redu-
cir el consumo eléctrico de las llaves elec-
trónicas. (P.260)
■Cómo utilizar el sistema de forma apro-
piada
Para utilizar el sistema debe llevar consigo la
llave electrónica. En los vehículos con fun-
ción de entrada, no acerque demasiado la
llave electrónica al vehículo cuando accione
el sistema desde el exterior.
En función de su posición y de cómo sujeta
la llave electrónica, es posible que el sistema
no la detecte correctamente y no funcione
bien. (La alarma podría dispararse acciden-
talmente o la función de prevención de olvido
de las llaves podría no funcionar).
■Si el sistema inteligente de entrada y
arranque no funciona correctamente
●Bloqueo y desbloqueo de las puertas: Use
la llave mecánica. (P.591)
●Puesta en marcha del sistema híbrido:
P.316
■Personalización
La configuración (p. ej., del sistema inteli-
gente de entrada y arranque) puede modifi-
carse.
(Funciones personalizables: P.620)
Si el sistema inteligente de entrada y arran-
que se ha desactivado mediante un ajuste
personalizado, consulte las explicaciones
para las acciones siguientes.
●Bloqueo y desbloqueo de las puertas:
Utilice el control remoto inalámbrico o la
llave mecánica. (, P.239, 591)
●Puesta en marcha del sistema híbrido y
cambio de modo del interruptor de arran-
que: P.592
●Parada del sistema híbrido: P.318

273
4
4-4. Ajuste del volante y de los espejos
Antes de conducir
*: Si el vehículo dispone de ello
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
En función del nivel de luminosidad de
los faros de los vehículos que circulan
detrás, la luz reflejada se reduce auto-
máticamente.
Activación/desactivación del modo de
la función antideslumbramiento auto-
mática
Cuando la función antideslumbramiento
automática está en modo ON, el indicador
se ilumina.
Cada vez que se coloca el interruptor de
arranque en ON, la función se ajusta en
modo ON.
Al pulsar el botón, la función se pondrá en
modo OFF. (El indicador también se
apaga).
■Para evitar errores de los sensores
Para garantizar el buen funcionamiento de los sensores, no los toque ni los tape.
Espejo retrovisor interior*
La posición del espejo retrovisor
se puede ajustar para obtener la
confirmación necesaria de la
visión trasera.
Ajuste de la altura del espejo
retrovisor
ADVERTENCIA
■Medidas de precaución durante la
conducción
No ajuste la posición del espejo mientras conduce.Podría perder el control del vehículo y pro-
vocar un accidente, con el consiguiente riesgo de lesiones graves o incluso morta-les.
Función antideslumbramiento
A
A
