Praktické informace
7

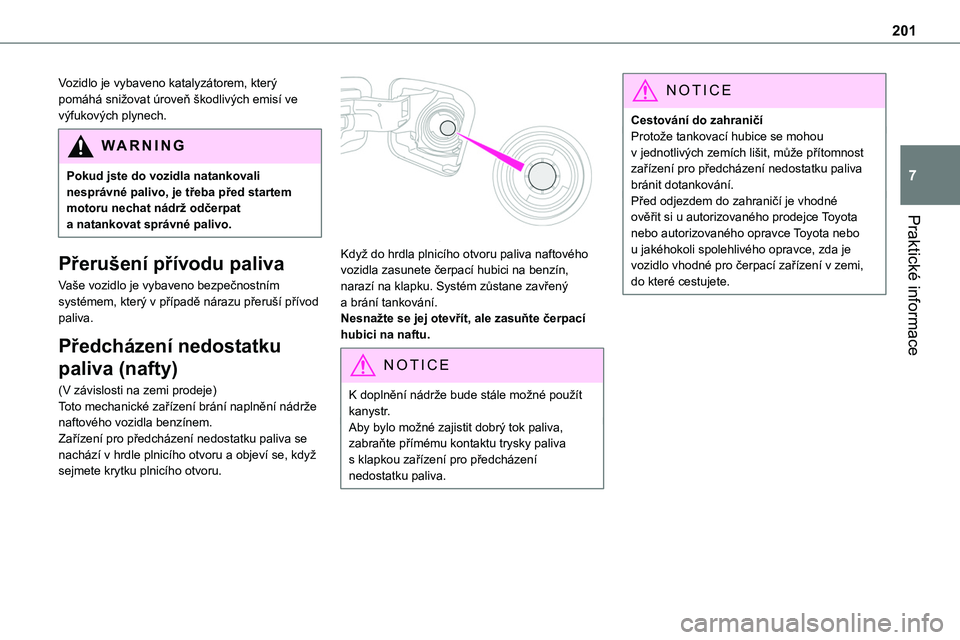

Vozidlo je vybaveno katalyzátorem, který pomáhá snižovat úroveň škodlivých emisí ve výfukových plynech.
WARNI NG
Pokud jste do vozidla natankovali nesprávné palivo, je třeba před startem motoru nechat nádrž odčerpat a natankovat správné palivo.
Přerušení přívodu paliva
Vaše vozidlo je vybaveno bezpečnostním systémem, který v případě nárazu přeruší přívod paliva.
Předcházení nedostatku
paliva (nafty)
(V závislosti na zemi prodeje)Toto mechanické zařízení brání naplnění nádrže naftového vozidla benzínem.Zařízení pro předcházení nedostatku paliva se nachází v hrdle plnicího otvoru a objeví se, když sejmete krytku plnicího otvoru.

Když do hrdla plnicího otvoru paliva naftového vozidla zasunete čerpací hubici na benzín, narazí na klapku. Systém zůstane zavřený a brání tankování.Nesnažte se jej otevřít, ale zasuňte čerpací hubici na naftu.
NOTIC E
K doplnění nádrže bude stále možné použít kanystr.Aby bylo možné zajistit dobrý tok paliva, zabraňte přímému kontaktu trysky paliva s klapkou zařízení pro předcházení nedostatku paliva.
NOTIC E
Cestování do zahraničíProtože tankovací hubice se mohou v jednotlivých zemích lišit, může přítomnost zařízení pro předcházení nedostatku paliva bránit dotankování.Před odjezdem do zahraničí je vhodné ověřit si u autorizovaného prodejce Toyota
nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce, zda je vozidlo vhodné pro čerpací zařízení v zemi, do které cestujete.

202
Systém nabíjení
(elektrický pohon)
400V elektrický systém
Elektrický trakční systém, který funguje při napětí asi 400 V, poznáte podle oranžových kabelů. Jeho součásti jsou označeny tímto symbolem:

WARNI NG
Hnací ústrojí elektrického vozidla se může během používání a po vypnutí zapalování zahřívat.Dodržujte výstražné zprávy na štítcích, především zevnitř klapky.Všechny práce nebo úpravy elektrického systému vozidla (včetně trakční baterie, konektorů, oranžových kabelů a dalších součástí viditelných zevnitř nebo zvenčí) jsou důrazně zakázány. Hrozí totiž riziko vážných popálenin nebo potenciálně smrtelného
úrazu elektrickým proudem (zkrat / zabití elektrickým proudem).V případě problému se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.


WARNI NG
Tento štítek je určen výhradně pro použití hasiči a službami údržby v případě jakékoli práce na vozidle.Žádná jiná osoba se nesmí dotýkat zařízení
znázorněného na tomto štítku.
WARNI NG
V případě nehody nebo nárazu do podvozku vozidlaV těchto situacích může dojít k závažnému poškození elektrického obvodu nebo trakční baterie.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.
Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
WARNI NG
V případě vystavení ohniOkamžitě vystupte a evakuujte všechny cestující z vozidla. Nikdy se nepokoušejte s požárem bojovat sami. Hrozí riziko úrazu elektrickým proudem.Okamžitě kontaktujte záchranné složky a informujte je, že nehoda se týká elektrického vozidla.
WARNI NG
Při mytíPřed mytím vozidla vždy zkontrolujte, že nabíjecí klapka je řádně zavřena.Nikdy nemyjte vozidlo, když se baterie nabíjí.

203
Praktické informace
7
WARNI NG
Vysokotlaké mytíAby nedošlo k poškození elektrických součástí, je výslovně zakázáno používat vysokotlaké mytí v motorovém prostoru nebo pod karosérií.Při mytí karosérie nepoužívejte tlak vyšší než 80 barů.
WARNI NG
Nikdy nedovolte, aby se do konektoru nebo nabíjecí hubice dostala voda nebo prach. Hrozí riziko zabití elektrickým proudem nebo požár.Nikdy nepřipojujte/neodpojujte nabíjecí hubici ani kabel mokrýma rukama. Hrozí riziko zabití elektrickým proudem.
Trakční baterie
Tato baterie ukládá energii, která napájí elektrický motor a vybavení pro tepelný komfort v prostoru pro cestující. Během použití se vybíjí a je tedy nutné ji pravidelně dobíjet. Před dobíjením není třeba čekat, než trakční baterie spadne na úroveň rezervy.Životnost baterie se může lišit podle typu jízdy, trasy, využití zařízení pro tepelný komfort a stárnutí součástí baterie.
NOTIC E
Proces stárnutí trakční baterie ovlivňují různé faktory, včetně klimatických podmínek, ujeté vzdálenosti a počtu cyklů rychlonabíjení.
WARNI NG
V případě poškození trakční baterieJe důrazně zakázáno provádět jakékoli práce na vozidle sami.Nedotýkejte se kapalin vytékajících z baterie. Pokud se dostanou do kontaktu s kůží, důkladně ji opláchněte velkým množstvím vody a co nejdříve navštivte lékaře.Nechte systém zkontrolovat u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Nabíjecí konektory
a informační kontrolky

1.Nabíjecí konektory
2.Tlačítko aktivace odloženého nabíjení
3.Informační kontrolka zamknutí hubiceSvítí červeně: Hubice je správně umístěna a zajištěna v konektoru.Bliká červeně: Hubice je nesprávně umístěna
nebo ji nelze zajistit.
4.Informační kontrolka nabíjení

204
Stav informační kontrolky nabíjeníVýznam
Svítí bíleOsvětlení při otevření nabíjecí klapky a odpojení nabíjecího kabelu
Svítí modřeOdložené nabíjení
Bliká zeleněProbíhá nabíjení.
Svítí zeleněNabíjení dokončenoInformační kontrolka nabíjení zhasne asi po 2 minutách po přechodu funkcí vozidla do pohotovostního režimu.Informační kontrolka se znovu rozsvítí, když bude vozidlo odemknuto pomocí systému Smart Entry & Start nebo když se otevřou dveře, čímž značí, že baterie je plně nabitá.
Svítí červeněPorucha
W ARNI NG
Nabíjecí konektor nerozebírejte ani neupravujte. Hrozí smrt elektrickým proudem a/nebo požár.Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Nabíjecí kabely, zásuvky
a nabíječky
Nabíjecí kabel dodaný s vozidlem (v závislosti na verzi) je kompatibilní s elektrickými systémy v zemi prodeje. Při cestování do zahraničí zkontrolujte kompatibilitu místních elektrických systémů s nabíjecím kabelem.Dealeři nabízí celou řadu nabíjecích kabelů.Chcete-li získat další informace nebo vhodné nabíjecí kabely, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Identifikační štítky na nabíjecí
zástrčce a konektoru
Na vozidle, nabíjecím kabelu a nabíječce jsou umístěny identifikační štítky, které uživatele informují o tom, které zařízení by měl použít.

205
Praktické informace
7
Význam každého identifikačního štítku je následující:
Identifikační štítkyTyp napájeníKonfiguraceTyp příslušenstvíRozsah napětí
C

ACTYP 2Konektor vozidla a přívod do vozidla≤ 480 V RMS

C

ACTYP 2Zástrčka a zásuvka≤ 480 V RMS

K

DCCOMBO 2 (FF)Konektor vozidla a přívod do vozidla50 V až 500 V

206
Standardní nabíjení, režim 2
Domácí zásuvka(domácí nabíjení – střídavý proud (AC))

Režim 2 se standardní zásuvkou: maximální nabíjecí proud 10 A.

Režim 2 se zásuvkou Green'Up: maximální nabíjecí proud 16 A.Chcete-li nainstalovat tento typ zásuvky, obraťte se na odborníka.
Konkrétní domácí nabíjecí kabel – režim 2 (AC)

Identifikační štítek C na nabíjecím konektoru (na straně vozidla).
WARNI NG
Konkrétní domácí nabíjecí kabel (režim 2)Dávejte pozor, abyste kabel nepoškodili.V případě poškození jej nepoužívejte a obraťte se na jakéhokoli Toyota autorizovaného prodejce nebo Toyota autorizovaného opravce nebo jakéhokoli spolehlivého opravce, který jej vymění.
Řídicí jednotka (režim 2)


POWERZelená: Elektrické připojení navázáno, nabíjení může začít.CHARGEBlikající zelená: Probíhá nabíjení nebo je
aktivní předúprava teploty.Svítící zelená: Nabíjení dokončeno.FAULT
Červená: Chyba. Nabíjení není povoleno nebo je třeba ho okamžitě ukončit. Zkontrolujte, že je vše správně připojeno a že elektrický systém není vadný.Pokud informační kontrolka nezhasne, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.Při zapojení nabíjecího kabelu do domácí
zásuvky se všechny informační kontrolky krátce rozsvítí.Pokud se žádné informační kontrolky nerozsvítí, zkontrolujte jistič domácí zásuvky:– Pokud se jistič zapnul, obraťte se na odborníka, který zkontroluje, že je elektrický systém kompatibilní a/nebo provede příslušné opravy.– Pokud se jistič nezapnul, přestaňte nabíjení kabel používat a obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.

207
Praktické informace
7
Štítek řídicí jednotky – doporučení
Před použitím vyhledejte informace v příručce.
1.Nesprávné použití tohoto nabíjecího kabelů
může vést k požáru, poškození majetku a vážnému zranění nebo smrti v důsledku rány elektrickým proudem.
2.Vždy používejte řádně uzemněnou elektrickou zásuvku chráněnou zařízení s 30mA zbytkovým proudem.
3.Vždy používejte elektrickou zásuvku chráněnou jističem vhodným pro jmenovitý proud elektrického obvodu.
4.Zatížení řídicí jednotky nesmí nést elektrická zásuvka, zástrčka a kabely.
5.Tento nabíjecí kabel nikdy nepoužívejte, pokud je vadný nebo jakkoli poškozený.
6.Nikdy se nepokoušejte tento nabíjecí kabel opravovat ani otevírat. Neobsahuje žádné opravitelné části – pokud je nabíjecí kabel poškozený, vyměňte ho.
7.Nabíjecí kabel nikdy neponořujte do vody.
8.Nabíjecí kabel nikdy nepoužívejte s prodlužovacím kabelem, adaptérem s několika zásuvkami, převodním adaptérem ani poškozenou elektrickou zásuvkou.
9.Neukončujte nabíjení odpojením zástrčky ze zásuvky na stěně.
10.Pokud je nabíjecí kabel nebo zásuvka na stěně na dotek horká, okamžitě nabíjení ukončete zamknutím a odemknutím vozidla pomocí klíče dálkového ovladače.
11 .Tento nabíjecí kabel zahrnuje součásti, u kterých může dojít ke vzniku elektrického výboje nebo jiskření. Nevystavujte ho hořlavým výparům.
12.Nabíjecí kabel používejte pouze s vozidly TOYOTA.
13.Kabel nikdy nezapojujte do zásuvky na stěně (ani ho neodpojujte) mokrýma rukama.
14.Pokud je konektor ve vozidle zajištěn, nevyvíjejte na něj sílu.
Štítek řídicí jednotky – Stav informačních kontrolek
Stav kontrolky
Nesvítí

Svítí

Bliká

208
POWERCHARGEFAULTSymbolPopis







Nepřipojeno ke zdroji napájení nebo napájení z infrastruktury není k dispozici.


(zelená)


(zelená)


(červená)


V řídicí jednotce momentálně probíhá vlastní test.


(zelená)






Připojeno pouze k infrastruktuře nebo k infrastruktuře a elektrickému vozidlu (EV), ale neprobíhá nabíjení.


(zelená)


(zelená)




Připojeno ke zdroji napájení a k elektrickému vozidlu (EV).EV se nabíjí nebo probíhá sekvence předúpravy teploty.


(zelená)


(zelená)




Připojeno ke zdroji napájení a k elektrickému vozidlu (EV).EV čeká na nabíjení nebo bylo nabíjení EV dokončeno.






(červená)


Porucha řídicí jednotky. Nabíjení není dovoleno.Pokud se ukazatel chyby objeví znovu i po manuálním resetování, musí před příštím nabíjením řídicí jednotku zkontrolovat autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.

(zelená)


(zelená)


(červená)


Řídicí jednotka je v režimu diagnostiky.
