257
V případě poruchy
8
► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.
Tažení jiného vozidla

► Zatlačením na krytku (jak je znázorněno výše) na zadním nárazníku ji odpojte.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.

258

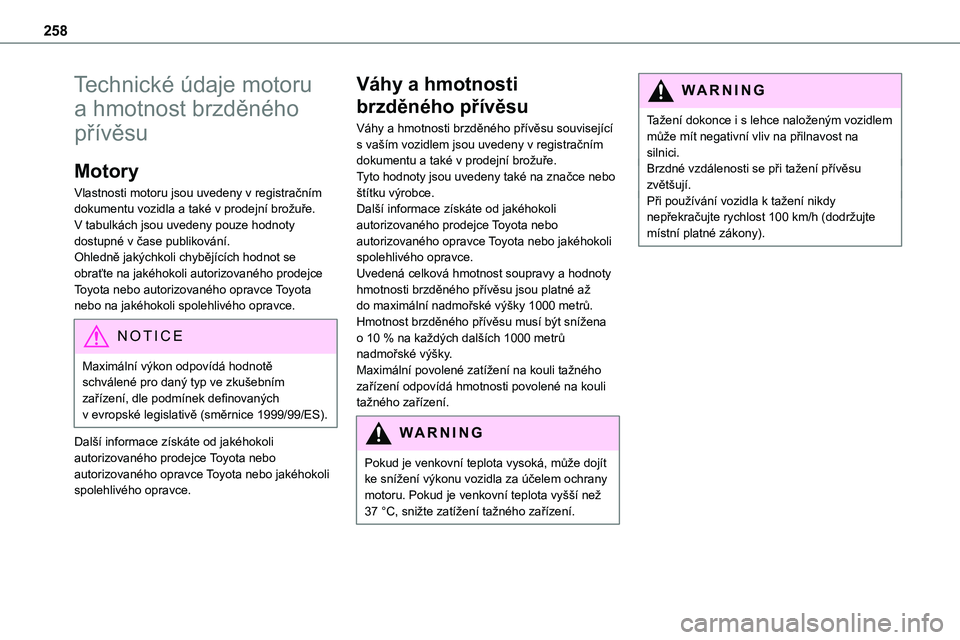

Technické údaje motoru
a hmotnost brzděného
přívěsu
Motory
Vlastnosti motoru jsou uvedeny v registračním dokumentu vozidla a také v prodejní brožuře.
V tabulkách jsou uvedeny pouze hodnoty dostupné v čase publikování.Ohledně jakýchkoli chybějících hodnot se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
NOTIC E
Maximální výkon odpovídá hodnotě schválené pro daný typ ve zkušebním zařízení, dle podmínek definovaných v evropské legislativě (směrnice 1999/99/ES).
Další informace získáte od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Váhy a hmotnosti
brzděného přívěsu
Váhy a hmotnosti brzděného přívěsu související s vaším vozidlem jsou uvedeny v registračním dokumentu a také v prodejní brožuře.Tyto hodnoty jsou uvedeny také na značce nebo štítku výrobce.Další informace získáte od jakéhokoli
autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.Uvedená celková hmotnost soupravy a hodnoty hmotnosti brzděného přívěsu jsou platné až do maximální nadmořské výšky 1000 metrů. Hmotnost brzděného přívěsu musí být snížena o 10 % na každých dalších 1000 metrů nadmořské výšky.Maximální povolené zatížení na kouli tažného zařízení odpovídá hmotnosti povolené na kouli tažného zařízení.
WARNI NG
Pokud je venkovní teplota vysoká, může dojít ke snížení výkonu vozidla za účelem ochrany motoru. Pokud je venkovní teplota vyšší než 37 °C, snižte zatížení tažného zařízení.
WARNI NG
Tažení dokonce i s lehce naloženým vozidlem může mít negativní vliv na přilnavost na silnici.Brzdné vzdálenosti se při tažení přívěsu zvětšují.Při používání vozidla k tažení nikdy nepřekračujte rychlost 100 km/h (dodržujte
místní platné zákony).

259
Technické údaje
9
Motory a hmotnosti brzděného přívěsu – Nafta EURO 5 (pouze Ukrajina)

PROACE VAN
Motory2.0D-4D 150HP
PřevodovkyManuální 6stupňováAutomatická 8stupňová
Kód4WZ-FTV (DW10FD)
Objemová kapacita (cc)1,997
Max. výkon: standard ES (kW)11 0
PalivoNafta
DélkaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
1,000800
Nebrzděný přívěs (kg)750750
Maximální povolené zatížení na kouli tažného zařízení (kg)921008088
* Zvýšené užitečné zatížení

260
Motory a hmotnosti brzděného přívěsu – Nafta EURO 6.3

PROACE VAN
Motory1.5D-4D 100 k1.5D-4D 120HP
PřevodovkyManuální 6stupňováManuální 6stupňová
Kód5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Objemová kapacita (cc)14991499
Max. výkon: standard ES (kW)7588
PalivoNaftaNafta
DélkaMedium/Long(L1/L2)Medium*/Long*(L1/L2)* Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
1,0001,000
Nebrzděný přívěs (kg)750750
Maximální povolené zatížení na kouli tažného zařízení (kg)
72807280

261
Technické údaje
9
Motory2.0D-4D 144HP2.0D-4D 180HP
PřevodovkyManuální 6stupňováAutomatická 8stupňováAutomatická 8stupňová
Kód4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Objemová kapacita (cc)1,9971,997
Max. výkon: standard ES (kW)106130
PalivoNaftaNafta
DélkaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
1,100800800
Nebrzděný přívěs (kg)750750
Maximální povolené zatížení na kouli tažného zařízení (kg)728072808088
* Zvýšené užitečné zatížení

262
Motory a hmotnosti brzděného přívěsu – Nafta EURO 6.3
PROACE VERSO
Motory2.0D-4D 145HP2.0D-4D 180HP
PřevodovkyManuální 6stupňováAutomatická 8stupňová
Kód4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Objemová kapacita (cc)1,9971,997
Max. výkon: standard ES (kW)106130
PalivoNaftaNafta
DélkaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu
6/7/8/9 sedadel1,9001,8001,9001,800
Nebrzděný přívěs (kg)750750
Maximální povolené
zatížení na kouli tažného zařízení (kg)
8484
* Zvýšené užitečné zatížení

263
Technické údaje
9
Motory a hmotnosti brzděného přívěsu – Elektrický pohon
Elektrický motor
Elektrický motor
TechnologieSynchronní s trvalými magnety
Max. výkon: standard ES (kW)/(hp)100/136
Trakční baterie
TechnologieLithium-iontová
AkumulátorS: 18 modulůXL: 27 modulů*
Instalovaná kapacita (kWh)50 nebo 75
Domácí nabíjeníRežim 2
Střídavý proud (AC napětí)Třída (A)2308 nebo 16
Zrychlené nabíjeníRežim 3
Střídavý proud (AC napětí)Třída (A)230 (jednofázové nebo třífázové)16 nebo 32
Superrychlé nabíjeníRežim 4
Stejnosměrný proud (DC napětí)400
* Akumulátor není k dispozici pro vozidla PROACE VERSO s řízením na pravé straně.

264
Hmotnosti brzděného přívěsu

Kódy modelu:ZZKXZ
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu1,000
Nebrzděný přívěs (kg)750
Maximální povolené zatížení na kouli tažného zařízení (kg)60

Kódy modelu:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kód:MEL ZAE BATT S/MEL ZAE BATT XL
DélkaMedium/Long(L1/L2)
Brzděný přívěs (v rámci limitu GTW) (kg)v 10% nebo 12% svahu5/6/7/8/9 sedadel1,000
Nebrzděný přívěs (kg)750
Maximální povolené zatížení na kouli tažného zařízení (kg)60
