2023 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
2 Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schvalovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jakékoliv pochyb-
nosti, zkontrolu jte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN(ECE) R44 a UN(ECE) R129 jsou
předpisy OSN pro dětské zádržné
systémy.
*2: Dětské zádržné systémy uvedené
v tabulce nemusí být dostupné mimo
oblast EU.
*3: Zobrazená značka se může lišit v zá-
vislosti na výrobku.

641-2. Bezpečnost dětí
■Kompatibilita jednotlivého místa
k sezení s dětskými zádržnými
systémy
*1: Posuňte přední sedadlo úplně doza- du. Pokud může b ýt výška sedadla
spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2: Seřiďte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře- du, pokud je mezi dětskou sedačkou
a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob- rého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-mu zádržnému systému, a opěrku
hlavy je možné v yjmout, vyjměte
opěrku hlavy. Jinak dejte opěrku hlavy do nejvyšší
polohy.*4: Používejte pouz e dětský zádržný systém orientovaný dopředu, když je
spínač manuálního zapnutí/vypnutí
airbagů zapnutý (ON).
*1, 2, 3*4
*3
*3
*3
Vhodné pro dětský zádržný
systém kategorie "universal"
připevněný pomocí bezpeč- nostního pásu.
Vhodné pro dětské zádržné systémy dané doporučenými
dětskými zádržnými systémy
a tabulkou kompatibility ( S.66).
Vhodné pro dětský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře- menu.
Nikdy nepoužívejte dětský zá-
držný systém orientovaný doza- du na sedadle spolujezdce
vpředu, když je spínač manuál-
ního zapnutí/vypnutí airbagů zapnutý (ON).

65
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

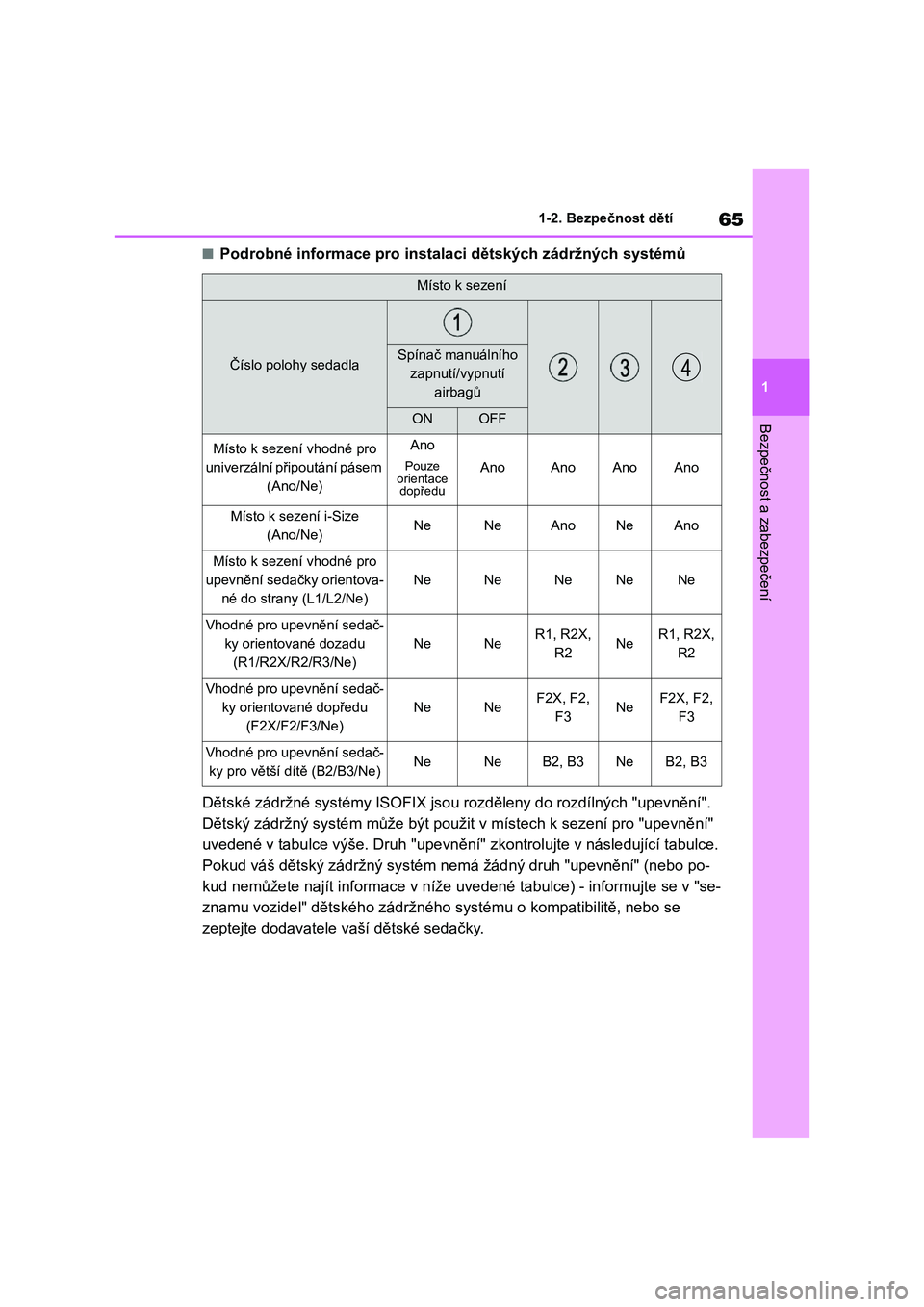

■Podrobné informace pro instalaci dětských zádržných systémů
Dětské zádržné systémy ISOFIX jso u rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v místech k sezení pro "u pevnění"
uvedené v tabulce výše. Druh "upe vnění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Místo k sezení
Číslo polohy sedadlaSpínač manuálního
zapnutí/vypnutí
airbagů
ONOFF
Místo k sezení vhodné pro
univerzální připoutání pásem
(Ano/Ne)
Ano
Pouze orientace dopředu
AnoAnoAnoAno
Místo k sezení i-Size
(Ano/Ne)NeNeAnoNeAno
Místo k sezení vhodné pro
upevnění sedačky orientova-
né do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění sedač-
ky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR1, R2X,
R2NeR1, R2X,
R2
Vhodné pro upevnění sedač-
ky orientované dopředu
(F2X/F2/F3/Ne)
NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

661-2. Bezpečnost dětí
■Doporučené dětské zádržné systémy a tabulka kompatibility
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last LATIN.
UpevněníPopis
F3Dětské zádržné systémy ori entované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou výškou
F2XDětské zádržné systémy orientované dopředu se sníženou výškou
R3Dětské zádržné systémy orientované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou velikostí
R2XDětské zádržné systémy orientované dozadu se sníženou velikostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) orientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti
Skupiny
hmotností
Doporučený dětský
zádržný systém
Místo k sezení
Spínač
manuálního
zapnutí/vy-
pnutí airbagů
ONOFF
0, 0+ Do 13 kg
G0+, BABY SAFE
PLUS (Ano/Ne)NeAnoAnoAnoAno
MIDI 2 (Ano/Ne)NeNeAnoNeAno
I
9 až 18 kg
TOYOTA DUO PLUS (Ano/Ne)
Ano
Pouze připev-nění pásem
Ano
Pouze připev-nění pásem
Ano
Ano
Pouze připevnění pásem
Ano
MIDI 2 (Ano/Ne)NeNeAnoNeAno

67
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
 Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.

681-2. Bezpečnost dětí
Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.69
Připevnění pomocí spod-
ních úchytů ISOFIXS.71
Připevnění pomocí úchytu
horního řemenuS.72

69
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky.
( S.56, 57, 62, 64)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.53.
2 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vy-
jmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.152)
3 Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Ujistě-
te se, že bezpeč nostní pás není
překroucený. Bezpečně připev-
něte bezpečnostní pás k dětské-
mu zádržnému systému podle
pokynů přiložen ých k dětskému
zádržnému systému.
4 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
5 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.70)
Dětský zádržný systém při-
pevněný bezpečnostním
pásem

701-2. Bezpečnost dětí
■Vyjmutí dětského zádržného
systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na
přezce a úplně naviňte bezpečnost-
ní pás.
Když uvolňujete přez ku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vr aťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný
systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svorku.
Řiďte se pokyny vý robce tohoto systé-
mu. Pokud váš dět ský zádržný systém neobsahuje blokovací svorku, můžete si
následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém (Díl č. 73119-22010)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hr át si s bezpeč-
nostním pásem. Pokud se pás
omotá kolem krku dítěte, může to vést k dušení nebo jiným vážným
zraněním, která mohou skončit
smrtí. Pokud k tomu dojde a přezku není možné rozepnout, měly by být
k přestřižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly
bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu a dozadu, abyste se ujistili, že je
bezpečně upevněn.
●Po připevnění dětského zádržného
systému nikdy neseř izujte sedadlo.
●Pokud je instalována sedačka pro
větší dítě, zajistět e, aby byl ramen-
ní pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dí-
těte, ale ne tak, aby mu padal z ra-
mene.
●Postupujte podle všech instalač-
ních pokynů výrob ce dětského zá- držného systému.
