2023 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

543
8
8-2. Postupy v případě nouze
Když nastanou potíže
Kombi (vozidla s plnohod notným rezervním kolem)
Klika zvedáku
Klíč na matice kol
Zvedák
Rezervní kolo
Tažné oko
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny. Nespráv- né použití zvedáku může způsobit, že
vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážné- mu zranění.
●Nepoužívejte zvedák k žádným ji-ným účelům, než k výměně kol nebo
montáži a demontáži sněhových ře-
tězů.
●Pro výměnu kola s defektem použí-
vejte pouze zvedák dodávaný s tím- to vozidlem. Nepoužívejte ho na jiná
vozidla a nepoužívejte jiné zvedáky
pro výměnu kol na tomto vozidle.
●Umístěte zvedák řá dně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo-
zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-
kem, nestartujte motor ani nepopo- jíždějte s vozidlem.

5448-2. Postupy v případě nouze
Hatchback
1 Stiskněte tlačítko, abyste zvedli
kličku podlaho vé desky a pak
zvedněte podlahovou desku.
2 Zajistěte podlahovou desku.
Když je instalován kryt zavazadel:
Zahákněte podlahovou desku do spodní
strany krytu zavazadel dle obrázku, abyste podlahovou desku zajistili.
Když není instalován kryt zavazadel Zahákněte kličku podlahové desky za
horní okraj otvoru zadních dveří dle ob-
rázku.
VÝSTRAHA
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu
kola.
●Použijte montážní s tojan, pokud je
nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není. Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku

545
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Vyjměte zvedák.
Dotáhnout
Uvolnit
Kombi
1 Zvedněte kličku podlahové des-
ky a pak vyjměte podlahovou
desku.
2 Vyjměte zvedák.
Vozidla s kompaktním rezervním kolem:
Dotáhnout
Uvolnit
Vozidla s plnohodnotným rezervním ko-
lem:
Odpojte upevňovací řemínek.
Hatchback
1 Zajistěte podlahovou desku.
( S.544)
2 Povolte středový držák, který za-
jišťuje rezervní kolo.
Kombi
1 Vyjměte podlahovou desku.
( S.544)
2 Vyjměte přepážku.
Vyjmutí rezervního kola

5468-2. Postupy v případě nouze
Vozidla s kompaktním rezervním kolem:
Vozidla s plnohodnotným rezervním ko-
lem:
3 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Vozidla s ocelovými koly: Vyjmě-
te ozdobný kryt k ola (je-li ve vý-
bavě) použitím klíče.
Abyste ochránili ozdobný kryt kola, dejte
mezi klíč a ozd obný kryt hadřík.
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty
nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním
kolem
Přední pravá
strana
Za levým zadním
kolem
Zadní levá stranaPřed předním pra-
vým kolem
Zadní pravá stranaPřed předním le-
vým kolem

547
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se střed část i zvedáku s dráž-
kou dotkne středu zvedacího
místa.
5 Smontujte nástavec kliky zvedáku.
6 Zvedejte vozidlo, až se pneuma-
tika mírně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po- ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas- ti v okolí brzd ihned poté, co jste
s vozidlem jeli. P o jízdě budou ko-
touče a oblast v o kolí brzd extrém- ně horké. Dotyke m těchto oblastí
rukou, nohou nebo jinou částí těla
při výměně kola atd. může dojít k popálení.

5488-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo (včetně kompaktního rezervního kola), dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
VÝSTRAHA
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit,
že matice budou příliš utažené, což
může vést k poškoz ení disku kola. Navíc, olej nebo mazací tuk může
způsobit uvolnění m atic a vypadnutí
kola, čímž by došlo k nehodě s ná- sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo
matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte
dotáhnout matice kol momentovým klíčem na 103 N•m.
• Nenasazujte silně poškozený oz- dobný kryt kola, protože by mohl
během jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech
matic nebo otvorech pro šrouby na kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat
kterýmkoliv auto rizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem
dovnitř.
■Výměna kola s defektem u vozi-
del s elektricky ovládanými zad- ními dveřmi
V případech, jako je výměna pneuma- tik, se ujistěte, že jste zrušili systém
elektricky ovládaných zadních dveří
( S.582). Jinak se může stát, že se zadní dveře začnou neočekávaně po-
hybovat, když se nechtěně dotknete
spínače elektricky ovládaných zad- ních dveří, což může způsobit přivření
ruky nebo prstů a jejich zranění.
Nasazení rezervního kola

549
8
8-2. Postupy v případě nouze
Když nastanou potíže

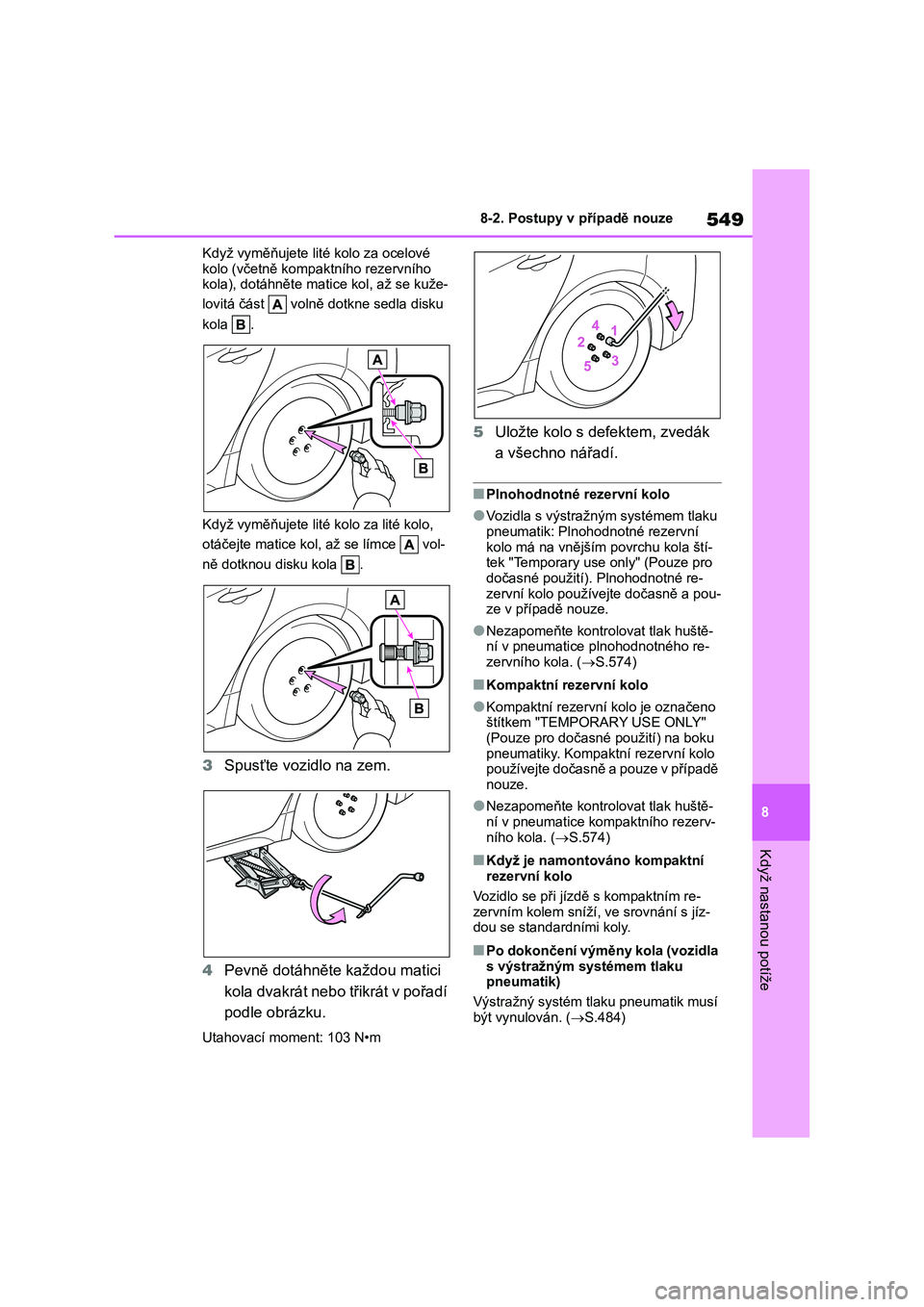

Když vyměňujete lit é kolo za ocelové
kolo (včetně kompaktního rezervního kola), dotáhněte matic e kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
Když vyměňujete lité kolo za lité kolo,
otáčejte matice kol, až se límce vol-
ně dotknou disku kola .
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Plnohodnotné rezervní kolo
●Vozidla s výstražn ým systémem tlaku
pneumatik: Plnohodnotné rezervní
kolo má na vnějším povrchu kola ští- tek "Temporary use only" (Pouze pro
dočasné použití). Plnohodnotné re-
zervní kolo používe jte dočasně a pou- ze v případě nouze.
●Nezapomeňte kontrolovat tlak huště-ní v pneumatice plnohodnotného re-
zervního kola. ( S.574)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno
štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky. Kompaktní rezervní kolo
používejte dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv- ního kola. ( S.574)
■Když je namontováno kompaktní
rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jíz- dou se standardními koly.
■Po dokončení výměny kola (vozidla
s výstražným systémem tlaku
pneumatik)
Výstražný systém tlaku pneumatik musí
být vynulován. ( S.484)

5508-2. Postupy v případě nouze
■Když používáte rezervní kolo (vozi-
dla s výstražným systémem tlaku pneumatik)
Protože rezervní kolo není vybaveno
ventilkem a vysílačem výstražného sys- tému tlaku pneumatik, nízký tlak huštění
rezervního kola nebude signalizován
pomocí výstražnéh o systému tlaku pneumatik. Také když vyměníte kom-
paktní rezervní kolo po rozsvícení vý-
stražné kontrolky tlaku pneumatik, kontrolka zůstane rozsvícená.
■Pokud máte defekt pneumatiky
předního kola na silnici pokryté
sněhem nebo ledem
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované z e zadní části vo- zidla.
3 Nasaďte sněhové řetězy na přední
kola.
■Když nasazujete zpět ozdobný kryt
kola (je-li ve výbavě)
Nastavte vybrání v ozdobném krytu kola
na ventilek, viz obrázek.
