Als de wielpositie niet eenvoudig kan
worden geregistreerd
• In de onderstaande situaties duurt de
wielpositieregistratie mogelijk langer
dan gebruikelijk of is registratie niet
mogelijk.
– Er wordt niet gereden met een
snelheid van ongeveer 40 km/h of
hoger
– Er wordt gereden op een
onverharde weg
– Parkeer de auto op een veilige
plaats gedurende ongeveer
15 minuten als de
wielpositieregistratie na 1 uur of
langer rijden niet is voltooid en rijd
vervolgens nogmaals met de auto.
• Als de auto tijdens de
wielpositieregistratie achteruit wordt
gereden, worden alle tot dan toe
verzamelde gegevens gewist. Ga
nogmaals rijden.
Instellen van de bandenspanning
In de volgende situaties moet de
procedure voor het instellen van de
bandenspanning van het
bandenspanningswaarschuwings-
systeem worden uitgevoerd.
• Wanneer de voorgeschreven
bandenspanning is gewijzigd, zoals
door de belading van de auto.
• Bij het wijzigen van de
bandenspanning omdat er een andere
bandenmaat gemonteerd is.
Als de bandenspanning op het
voorgeschreven niveau is gebracht, voer
dan de procedure voor het instellen van
de bandenspanning uit door de
voorgeschreven bandenspanning te
selecteren op het
multi-informatiedisplay.
Als de bandenspanning anders moet zijn
dan voorgeschreven, zoals wanneer
banden met een andere dan de
voorgeschreven maat worden gebruikt,
stelt u de bandenspanning in m.b.v. de
huidige spanning. Zorg ervoor dat u debandenspanning van elke band op het
juiste niveau afstelt voordat u de
bandenspanning instelt. Het
bandenspanningswaarschuwings-
systeem werkt op basis van deze
bandenspanning.
Instellen door de voorgeschreven
bandenspanning te selecteren
7 inch display
1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
De bandenspanning kan niet worden
ingesteld terwijl de auto rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Pressure
Setting” (instelling bandenspanning)
te selecteren en druk vervolgens op
.
6. Druk op
ofom “Setting by
Specified Pressure” (instellen met
voorgeschreven bandenspanning) te
selecteren en druk vervolgens op
.
7. Selecteer de gewenste
bandenspanning en druk vervolgens
op
.
Het waarschuwingslampje lage
bandenspanning gaat 3 keer
langzaam knipperen.
Nadat de bandenspanning is
ingesteld, wordt op het
multi-informatiedisplay een melding
weergegeven die aangeeft dat het
instellen is voltooid.
6.3 Zelf uit te voeren onderhoud
359
6
Onderhoud en verzorging

12,3 inch display
1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
De bandenspanning kan niet worden
ingesteld terwijl de auto rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Pressure
Setting” (instelling bandenspanning)
te selecteren en druk vervolgens op
.
6. Druk op
ofom “Setting by
Specified Pressure” (instellen met
voorgeschreven bandenspanning) te
selecteren en druk vervolgens op
.
7. Selecteer de gewenste
bandenspanning en druk vervolgens
op
.
Het waarschuwingslampje lage
bandenspanning gaat 3 keer
langzaam knipperen.
Nadat de bandenspanning is
ingesteld, wordt op het
multi-informatiedisplay een melding
weergegeven die aangeeft dat het
instellen is voltooid.Als de bandenspanning niet eenvoudig
kan worden ingesteld
• Als het waarschuwingslampje lage
bandenspanning niet 3 keer knippert
bij het starten van de procedure voor
het instellen van de bandenspanning,
is de procedure mogelijk niet gestart.
Voer de procedure nogmaals uit vanaf
het begin.
• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de procedure voor het
instellen van de bandenspanning niet
kan worden voltooid na het uitvoeren
van de bovenstaande procedure.
Instellen m.b.v. de huidige
bandenspanning
WAARSCHUWING!
Alvorens de bandenspanning in te
stellen
Zorg ervoor dat u de bandenspanning
van elke band op het juiste niveau
afstelt voordat u de bandenspanning
instelt. Anders kan het voorkomen dat
het waarschuwingslampje lage
bandenspanning niet gaat branden
terwijl de bandenspanning te laag
wordt, of wel gaat branden terwijl de
bandenspanning in orde is.
6.3 Zelf uit te voeren onderhoud
360

7 inch display
1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
De bandenspanning kan niet worden
ingesteld terwijl de auto rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Pressure
Setting” (instelling bandenspanning)
te selecteren en druk vervolgens op
.
6. Druk op
ofom “Setting by
Current Pressure” (instellen met
huidige bandenspanning) te
selecteren en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam en er wordt een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
bandenspanning wordt ingesteld.
Nadat de bandenspanning is
ingesteld, wordt op het
multi-informatiedisplay een melding
weergegeven die aangeeft dat het
instellen is voltooid.12,3 inch display
1. Parkeer de auto op een veilige plaats
en schakel vervolgens het
hybridesysteem in.
De bandenspanning kan niet worden
ingesteld terwijl de auto rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Pressure
Setting” (instelling bandenspanning)
te selecteren en druk vervolgens op
.
6. Druk op
ofom “Setting by
Current Pressure” (instellen met
huidige bandenspanning) te
selecteren en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam en er wordt een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
bandenspanning wordt ingesteld.
Nadat de bandenspanning is
ingesteld, wordt op het
multi-informatiedisplay een melding
weergegeven die aangeeft dat het
instellen is voltooid.
6.3 Zelf uit te voeren onderhoud
361
6
Onderhoud en verzorging

7 inch display
1. Breng de auto op een veilige plaats tot
stilstand, zet het contact UIT, wacht
ten minste ongeveer 20 minuten en
start vervolgens het hybridesysteem.
De procedure voor de
identificatiecoderegistratie kan niet
worden uitgevoerd wanneer de auto
rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Set
Switching” (veranderen van
wielenset) te selecteren en druk
vervolgens op
.
6. Druk op
ofom “Register New
Valve / ID” (registreer nieuw
ventiel/ID-code) te selecteren en druk
vervolgens op
.
7. Druk op
ofom “Tire Set 1”
(wielenset 1) of “Tire Set 2”
(wielenset 2) te selecteren. Druk
vervolgens op
.
Identificatiecodes worden
geregistreerd voor de weergegeven
wielenset.
Als er al identificatiecodes zijn
geregistreerd voor die wielenset, gaat
het waarschuwingslampje lage
bandenspanning 3 keer langzaam
knipperen en wordt er een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
wijziging wordt uitgevoerd.8. Selecteer OK en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam en er wordt een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
identificatiecoderegistratie wordt
uitgevoerd. Het wisselen van de
wielenset wordt geannuleerd en de
registratie begint.
Als de registratie wordt uitgevoerd,
gaat het waarschuwingslampje lage
bandenspanning gedurende ongeveer
1 minuut knipperen en blijft het
vervolgens branden. “---” wordt op
het multi-informatiedisplay
weergegeven voor de
bandenspanning van elke band.
9. Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met een
snelheid van ten minste ongeveer
40 km/h gedurende ongeveer 10 tot
30 minuten.
Als de registratie is voltooid, dooft het
waarschuwingslampje lage
bandenspanning en wordt er een
melding weergegeven op het
multi-informatiedisplay die aangeeft
dat de registratie is voltooid.
Het kan langer dan normaal duren om
de registratie te voltooien als de
rijsnelheid niet ten minste 40 km/h is.
Als de registratie na ten minste 1 uur
rijden niet is voltooid, herhaal dan de
registratieprocedure vanaf het begin.
6.3 Zelf uit te voeren onderhoud
363
6
Onderhoud en verzorging

10. Als de bandenspanning van de
gemonteerde wielenset verschilt van
die van de vorige set, moet de
procedure voor het instellen van de
bandenspanning van het
bandenspanningswaarschuwings-
systeem worden uitgevoerd.
Als de voorgeschreven
bandenspanning hetzelfde is, hoeft de
procedure voor het instellen van de
bandenspanning niet te worden
uitgevoerd.
12,3 inch display
1. Breng de auto op een veilige plaats tot
stilstand, zet het contact UIT, wacht
ten minste ongeveer 20 minuten en
start vervolgens het hybridesysteem.
De procedure voor de
identificatiecoderegistratie kan niet
worden uitgevoerd wanneer de auto
rijdt.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Set
Switching” (veranderen van
wielenset) te selecteren en druk
vervolgens op
.
6. Druk op
ofom “Register New
Valve / ID” (registreer nieuw
ventiel/ID-code) te selecteren en druk
vervolgens op
.
7. Druk op
ofom “Tire Set 1”
(wielenset 1) of “Tire Set 2”
(wielenset 2) te selecteren. Druk
vervolgens op
.
Identificatiecodes worden
geregistreerd voor de weergegeven
wielenset.
Als er al identificatiecodes zijn
geregistreerd voor die wielenset, gaathet waarschuwingslampje lage
bandenspanning 3 keer langzaam
knipperen en wordt er een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
wijziging wordt uitgevoerd.
8. Selecteer OK en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam en er wordt een melding
weergegeven op het multi-
informatiedisplay die aangeeft dat de
identificatiecoderegistratie wordt
uitgevoerd. Het wisselen van de
wielenset wordt geannuleerd en de
registratie begint.
Als de registratie wordt uitgevoerd,
gaat het waarschuwingslampje lage
bandenspanning gedurende ongeveer
1 minuut knipperen en blijft het
vervolgens branden. “---” wordt op
het multi-informatiedisplay
weergegeven voor de
bandenspanning van elke band.
9. Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met een
snelheid van ten minste ongeveer
40 km/h gedurende ongeveer 10 tot
30 minuten.
Als de registratie is voltooid, dooft het
waarschuwingslampje lage
bandenspanning en wordt er een
melding weergegeven op het
multi-informatiedisplay die aangeeft
dat de registratie is voltooid.
Het kan langer dan normaal duren om
de registratie te voltooien als de
6.3 Zelf uit te voeren onderhoud
364

rijsnelheid niet ten minste 40 km/h is.
Als de registratie na ten minste 1 uur
rijden niet is voltooid, herhaal dan de
registratieprocedure vanaf het begin.
10. Als de bandenspanning van de
gemonteerde wielenset verschilt van
die van de vorige set, moet de
procedure voor het instellen van de
bandenspanning van het
bandenspannings-
waarschuwingssysteem worden
uitgevoerd.
Als de voorgeschreven
bandenspanning hetzelfde is, hoeft de
procedure voor het instellen van de
bandenspanning niet te worden
uitgevoerd.
Bij het registreren van
identificatiecodes
• Normaal gesproken kan de
identificatiecoderegistratie binnen
ongeveer 30 minuten worden
voltooid.
• De identificatiecoderegistratie wordt
uitgevoerd als rijsnelheid ongeveer
40 km/h of hoger is.
Als identificatiecodes niet eenvoudig
kunnen worden geregistreerd
• In de onderstaande situaties duurt de
identificatiecoderegistratie mogelijk
langer dan gebruikelijk of is registratie
niet mogelijk.
– Wanneer de auto niet gedurende
ten minste ongeveer 20 minuten is
geparkeerd voordat er met de auto
wordt gereden
– Er wordt niet gereden met een
snelheid van ongeveer 40 km/h of
hoger
– Er wordt gereden op een
onverharde weg
– Er wordt gereden in de buurt van
andere auto's en het systeem
herkent de
bandenspanningssensoren en
-zenders van uw auto niet tussen
die van andere auto's– Er bevindt zich een wiel met
bandenspanningssensor en -zender
in of in de buurt van de auto
• Als de auto tijdens de registratie
achteruit wordt gereden, worden alle
tot dan toe verzamelde gegevens
gewist. Ga nogmaals rijden.
• Als het waarschuwingslampje lage
bandenspanning niet 3 keer knippert
bij het starten van de procedure voor
de identificatiecoderegistratie tot
stap8, is de procedure mogelijk niet
gestart. Voer de procedure nogmaals
uit vanaf het begin.
• Als de registratie na ten minste een
uur rijden niet is voltooid, herhaal dan
de identificatiecoderegistratie vanaf
het begin.
• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de identificatiecodes
ook na het uitvoeren van de
bovenstaande procedure nog niet
kunnen worden geregistreerd.
Annuleren van de
identificatiecoderegistratie
Selecteer, om de
identificatiecoderegistratie te annuleren
nadat deze is gestart, nogmaals
“Register Valve / ID” (registreer
ventiel/ID-code) op het
multi-informatiedisplay.
Als de identificatiecoderegistratie is
geannuleerd, dooft het
waarschuwingslampje lage
bandenspanning.
Als het waarschuwingslampje niet dooft,
is de identificatiecoderegistratie
mogelijk niet goed geannuleerd.
Selecteer, om de registratie te
annuleren, “Register Valve / ID”
(registreer ventiel/ID-code) op het
multi-informatiedisplay.
6.3 Zelf uit te voeren onderhoud
365
6
Onderhoud en verzorging

Wielenset selecteren
Uw auto is uitgerust met een
bandenspanningswaarschuwingssysteem
met een functie om twee sets
identificatiecodes te registreren. Hiermee
kan een tweede wielenset worden
geregistreerd, bijvoorbeeld een set
winterbanden.
De wielenset kan alleen worden gewijzigd
als een tweede wielenset in het systeem
is geregistreerd. Als een tweede
wielenset niet is geregistreerd, is het niet
mogelijk om naar de geselecteerde
wielenset te schakelen.
U kunt zelf de identificatiecodes
registreren.
• Alleen een wijziging tussen beide
geregistreerde wielensets is mogelijk.
De wielensets kunnen niet worden
gemengd.
• Mogelijk kan tijdens het registreren
van identificatiecodes niet normaal
tussen wielensets worden geschakeld.
Annuleer de registratie voordat u de
wielensets wijzigt
7 inch display
1. Plaats de gewenste wielenset.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Set
Switching” (veranderen van
wielenset) te selecteren en druk
vervolgens op
.
6. Druk op
ofom “Register Valve
/ ID” (registreer ventiel/ID-code) te
selecteren en druk vervolgens op
.7. Druk op
ofom “Tire Set 1”
(wielenset 1) of “Tire Set 2”
(wielenset 2) te selecteren. Druk
vervolgens op
.
8. Selecteer OK en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam, er wordt een melding
weergegeven die aangeeft dat er een
wijziging plaatsvindt en het wijzigen
van de wielenset begint. Het wijzigen
van de wielenset begint en het
waarschuwingslampje lage
bandenspanning gaat gedurende
1 minuut knipperen en blijft
vervolgens branden.
Ook wordt, terwijl de wijziging wordt
uitgevoerd, “---” op het
multi-informatiedisplay weergegeven
voor de bandenspanning van elke
band.
Na ongeveer 2 minuten is het wijzigen
van de wielenset voltooid. Het
waarschuwingslampje lage
bandenspanning dooft en er wordt
een voltooiingsmelding weergegeven
op het multi-informatiedisplay.
Als het wijzigen na ongeveer
4 minuten niet is voltooid, wordt er
een melding weergegeven die
aangeeft dat het wijzigen niet kon
worden voltooid.
Controleer welke wielenset is
gemonteerd en voer de
wijzigingsprocedure nogmaals vanaf
het begin uit.
6.3 Zelf uit te voeren onderhoud
366

9. Als de voorgeschreven
bandenspanning van de gemonteerde
wielenset verschilt van die van de
vorige set, moet de procedure voor
het instellen van de bandenspanning
van het bandenspannings-
waarschuwingssysteem worden
uitgevoerd. (→Blz. 359)
Als de voorgeschreven
bandenspanning hetzelfde is, hoeft de
procedure voor het instellen van de
bandenspanning niet te worden
uitgevoerd.
10. Registreer de positie van elk wiel.

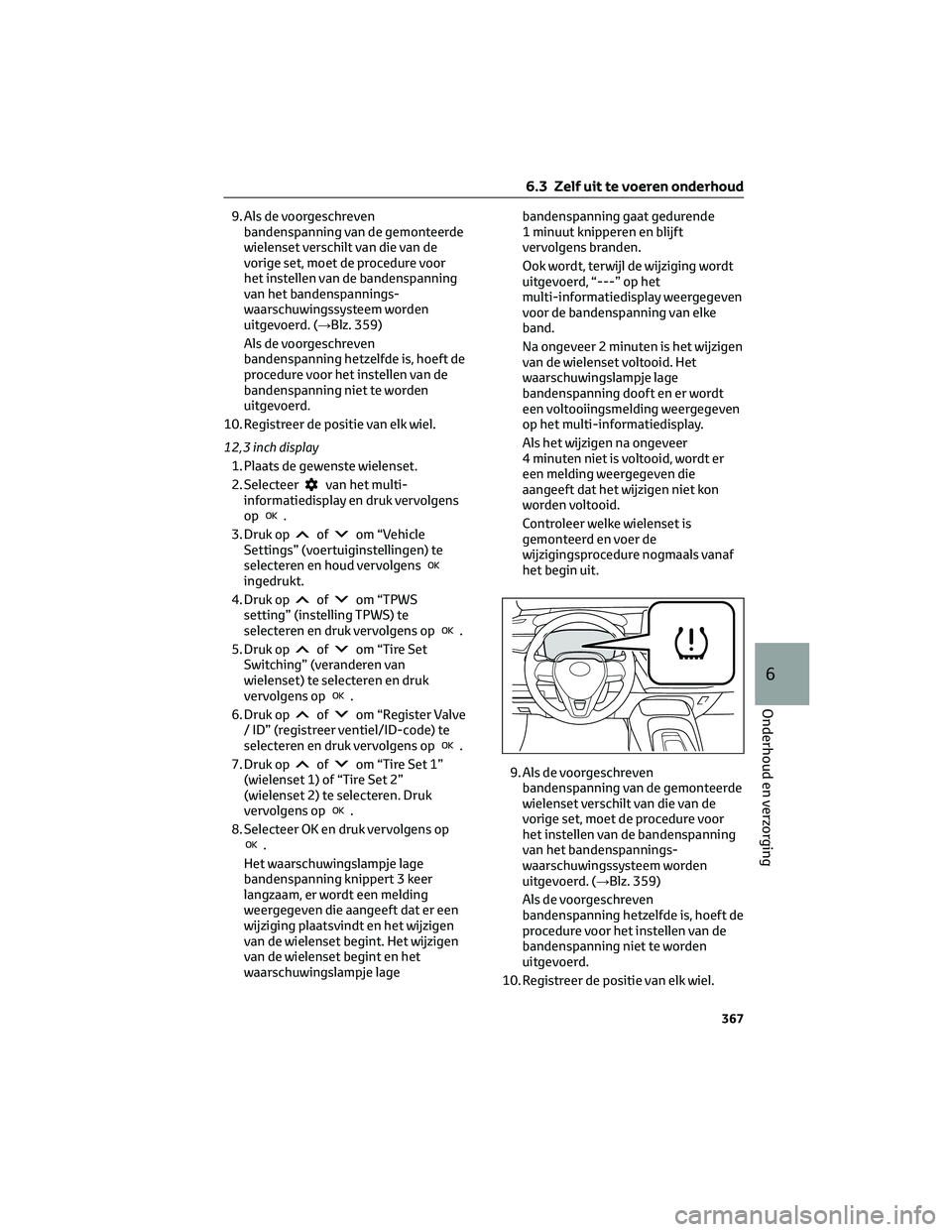

12,3 inch display
1. Plaats de gewenste wielenset.
2. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
3. Druk op
ofom “Vehicle
Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
4. Druk op
ofom “TPWS
setting” (instelling TPWS) te
selecteren en druk vervolgens op
.
5. Druk op
ofom “Tire Set
Switching” (veranderen van
wielenset) te selecteren en druk
vervolgens op
.
6. Druk op
ofom “Register Valve
/ ID” (registreer ventiel/ID-code) te
selecteren en druk vervolgens op
.
7. Druk op
ofom “Tire Set 1”
(wielenset 1) of “Tire Set 2”
(wielenset 2) te selecteren. Druk
vervolgens op
.
8. Selecteer OK en druk vervolgens op
.
Het waarschuwingslampje lage
bandenspanning knippert 3 keer
langzaam, er wordt een melding
weergegeven die aangeeft dat er een
wijziging plaatsvindt en het wijzigen
van de wielenset begint. Het wijzigen
van de wielenset begint en het
waarschuwingslampje lagebandenspanning gaat gedurende
1 minuut knipperen en blijft
vervolgens branden.
Ook wordt, terwijl de wijziging wordt
uitgevoerd, “---” op het
multi-informatiedisplay weergegeven
voor de bandenspanning van elke
band.
Na ongeveer 2 minuten is het wijzigen
van de wielenset voltooid. Het
waarschuwingslampje lage
bandenspanning dooft en er wordt
een voltooiingsmelding weergegeven
op het multi-informatiedisplay.
Als het wijzigen na ongeveer
4 minuten niet is voltooid, wordt er
een melding weergegeven die
aangeeft dat het wijzigen niet kon
worden voltooid.
Controleer welke wielenset is
gemonteerd en voer de
wijzigingsprocedure nogmaals vanaf
het begin uit.
9. Als de voorgeschreven
bandenspanning van de gemonteerde
wielenset verschilt van die van de
vorige set, moet de procedure voor
het instellen van de bandenspanning
van het bandenspannings-
waarschuwingssysteem worden
uitgevoerd. (→Blz. 359)
Als de voorgeschreven
bandenspanning hetzelfde is, hoeft de
procedure voor het instellen van de
bandenspanning niet te worden
uitgevoerd.
10. Registreer de positie van elk wiel.
6.3 Zelf uit te voeren onderhoud
367
6
Onderhoud en verzorging
