2023 TOYOTA BZ4X sensor

528
Owner’s Manual_Europe_M9A891_it
8-2. Operazioni da eseguire in caso di emergenza
■Se appare il messaggio “Sistema fermo Radar anteriore in calibraz. Auto Vedere Manuale d’uso”
Indica che uno dei seguenti sistemi è stato
disattivato.
●PCS (Sistema di sicurezza pre-crash)
●LDA (Avviso di allontanamento dalla cor- sia)
●LTA (Mantenimento attivo della corsia)
●AHB (Abbaglianti automatici) (se presente)
●AHS (Sistema dei fari abbaglianti adatta-
tivo) (se presente)
●Regolatore della velocità di crociera a
radar dinamico
●Limitatore di velocità (se presente)
●RSA (Riconoscimento segnaletica stra- dale)
Adottare le seguenti misure correttive.
• Verificare se sul sensore radar o sulla rela-
tiva copertura sono presenti corpi estranei e rimuoverli, se necessario ( P.269)
• Il sensore radar potrebbe non essere alli- neato correttamente e sarà regolato auto-maticamente durante la marcia.
Continuare a guidare per un periodo pro- lungato.
■Se appare il messaggio “Controllo velo-cità crociera non disponibile Vedere
Manuale di uso”
Indica che uno dei seguenti sistemi è stato disattivato.
●Regolatore della velocità di crociera a radar dinamico
●Regolatore della velocità di crociera
Quando l’interruttore dell’assistenza alla
guida viene premuto ripetutamente, sarà
visualizzato un messaggio.
Premere l’interruttore dell’assistenza alla
guida rapidamente e ripetutamente.
■Se appare il messaggio “Limitatore di
velocità non disponibile Vedere Manuale di uso” (se presente)
Questo messaggio potrebbe essere visualiz- zato con la posizione di innesto su R.
Portare la leva del cambio in posizione D.
Quando l’interruttore dell’assistenza alla guida viene premuto ripetutamente, sarà visualizzato un messaggio.
Premere l’interruttore dell’assistenza alla
guida rapidamente e ripetutamente.
■Se appare il messaggio “Monitor con- ducente non disponibile Vedere Manuale d’uso”
La lente della telecamera del monitor del
conducente potrebbe essere sporca.
In presenza di sporco sulla lente della fotoca- mera, pulirla con un panno asciutto e mor-bido, in modo da non danneggiarla.
■Se appare il messaggio “Monitor con-
ducente fuori interv. temp. Attendere fino a temp. Normale”
Indica che uno dei seguenti sistemi è stato disattivato.
●Monitoraggio della guida
La temperatura del monitor del conducente è
al di fuori della gamma operativa. Attendere
che la temperatura torni alla normalità.
■Se viene visualizzato un messaggio che
indica la necessità di recarsi presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez- zato
Il sistema o il componente visualizzato sul display multifunzione presenta un malfunzio-
namento. Far controllare immediatamente il veicolo da un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.
■Se appare un messaggio che indica di agire sul comando rotante
Per evitare che il comando rotante sia azio- nato in maniera non corretta o il movimento
inaspettato del veicolo, potrebbe essere visualizzato un messaggio sull’uso della leva del cambio sul display multifunzione. In tal
caso, seguire le istruzioni contenute nel mes- saggio e cambiare la posizione di innesto.

565
9
Owner’s Manual_Europe_M9A891_it
9-2. Personalizzazione
Caratteristiche del veicolo
■Chiusura centralizzata (P.173, 544)
■Portellone posteriore elettrico* (P.180)
*: Se presente
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sbloccaggio tramite chiave mecca-
nica
Tutte le porte
sbloccate in una
fase
Porta del guida-
tore sbloccata in
una fase, tutte le
porte sbloccate in
due fasi
O
Funzione di chiusura centralizzata
legata alla velocitàAttivatoDisattivatoOO
Funzione di chiusura centralizzata
legata alla posizione di innestoDisattivatoAttivatoOO
Funzione di sbloccaggio delle porte
legata alla posizione di innestoDisattivatoAttivatoOO
Funzione di sblocco delle porte
legata alla porta del guidatoreAttivatoDisattivatoOO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Posizione di apertura del portellone
posteriore elettrico5Da 1 a 4O
Funzionamento del portellone poste-
riore elettricoAttivatoDisattivatoO
Volume del cicalinoLivello 3Livello 1OLivello 2
Cicalino di funzionamentoDisattivatoAttivatoO
Portellone posteriore elettrico auto-
matico (sensore movimento piede)*AttivatoDisattivatoOO
Cicalino piede in avvicinamento
(sensore movimento piede)*AttivatoDisattivatoO
Uso del sensore movimento piede
(portellone posteriore elettrico auto-
matico) quando l’interruttore
POWER è spento*
AttivatoDisattivatoO

568
Owner’s Manual_Europe_M9A891_it
9-2. Personalizzazione
■Cicalino di avvertimento retromarcia
■Interruttore POWER (P.238)
■Sistema automatico di controllo luci (P.251)
■Luci (P.251)
■AHS (Sistema dei fari abbaglianti adattativo)*1 (P.254)
Funzionamento collegato al radioco-
mando a distanzaDisattivatoAttivatoO
Segnale di funzionamento collegato
al radiocomando a distanza (cica-
lino)
AttivatoDisattivatoO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Segnalatore (cicalino) quando la
leva del cambio è in posizione RContinuoSilenziosoO
FunzioneImpostazione personalizzata
Modalità ACCAccensione/spegnimentoOO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sensibilità del sensore luceStandardDa -2 a 2OO
Tempo trascorso prima che i fari si
spengano (sistema di accensione
prolungata dei fari)
30 secondi
60 secondi
O90 secondi
120 secondi
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Cicalino segnalazione luci acceseAttivatoDisattivatoO
FunzioneImpostazione personalizzata
Sistema dei fari abbaglianti adattativoAccensione/spegnimentoO
Regolazione della luminosità e
dell’area di illuminazione dei fari
abbaglianti in base alla velocità del
veicolo
15 km/h /30 km/h /60 km/hO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata

571
9
Owner’s Manual_Europe_M9A891_it
9-2. Personalizzazione
Caratteristiche del veicolo
■Monitoraggio della guida* (P.275)
*: Se presente
■BSM (monitoraggio punti ciechi)* (P.317)
*: Se presente
■Sensore assistenza al parcheggio Toyota*1 (P.327)
*1: Se presente
*2: Questa impostazione è collegata con il volume del cicalino della funzione RCTA (Avviso
presenza veicoli nell’area retrostante).
■Funzione RCTA (Avviso presenza veicoli nell’area retrostante)*1 ( P.336)
*1: Se presente
*2: Questa impostazione è correlata al volume del cicalino della funzione Sensore assistenza
al parcheggio Toyota.
FunzioneImpostazione personalizzata
Funzione di avvertimentoAccensione/spegnimentoO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Luminosità dell’indicatore degli
specchietti retrovisori esterniLuminosoAttenuatoO
Tempo di segnalazione della pre-
senza di un veicolo in avvicinamento
(sensibilità)
Intermedio
Anticipato
ORitardato
BSM (monitoraggio punti ciechi)AttivatoDisattivatoO
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sensore assistenza al parcheggio
To y o t aAttivatoDisattivatoO
Volume del cicalino*2Livello 2Livello 1OLivello 3
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Funzione RCTA (Avviso presenza
veicoli nell’area retrostante)AttivatoDisattivatoO
Volume del cicalino*2Livello 2Livello 1OLivello 3

579
Owner’s Manual_Europe_M9A891_it
Cosa fare se... (risoluzione dei problemi)
La batteria della chiave elettronica è
scarica o quasi scarica?
In tal caso, è possibile avviare il
sistema EV in modo provvisorio.
( P.545)
 La batteria a 12 volt è scarica?
( P.546)
 L’interruttore bloccaggio finestrino è
premuto?
Non è possibile azionare l’alzacri-
stallo elettrico, ad eccezione di
quello lato guida, se è stato premuto
l’interruttore bloccaggio finestrino.
( P.211)
 La funzione spegnimento automa-
tico viene attivata se il veicolo viene
lasciato su ACC oppure su ON (il
sistema EV non è in funzione) per un
certo periodo di tempo. ( P.238)
 La spia di promemoria cintura di
sicurezza lampeggia
Il guidatore e i passeggeri hanno la
cintura di sicurezza allacciata?
( P.518)
 L’indicatore freno di stazionamento è
acceso
Il freno di stazionamento è rila-
sciato? ( P.248)
A seconda della situazione, potrebbero
suonare altri tipi di cicalini di avverti-
mento. ( P.515, 524)
 Qualcuno ha aperto una porta
durante l’impostazione del sistema
di allarme?
Il sensore lo rileva e l’allarme si
attiva. ( P. 8 0 )
Per disattivare l’allarme, avviare il
sistema EV.
 Viene visualizzato il messaggio sul
display multifunzione?
Verificare il messaggio visualizzato
sul display multifunzione. ( P.524)
 Quando si accende una spia di
avvertimento o viene visualizzato un
messaggio di avvertimento, fare rife-
rimento a P.515, 524.
 Arrestare il veicolo in un luogo sicuro
e riparare provvisoriamente il pneu-
matico sgonfio con il kit di emer-
genza per la riparazione dei
pneumatici in caso di foratura.
( P.530)
Se si azionano gli interruttori
alzacristalli elettrici, i finestrini
non si aprono né si chiudono
L’interruttore POWER si spegne
automaticamente
Un cicalino di avvertimento
suona durante la guida
L’allarme è attivato e l’avvisa-
tore acustico suona (veicoli
dotati di allarme)
Quando si scende dal veicolo, si
sente un cicalino di avverti-
mento
Si accende una spia di avverti-
mento o viene visualizzato un
messaggio di avvertimento
Se si verifica un problema
Se si è sgonfiato un pneumatico

583
Owner’s Manual_Europe_M9A891_it
Indice alfabetico
Spia di avvertimento .......................... 518
Caricabatterie wireless ........................ 443
Carico e bagaglio ................................. 227
Catene ................................................... 408
Cavo di ricarica in CA
Se il connettore di ricarica non può
essere sbloccato ............................. 101
Chiave elettronica
Funzione di risparmio batteria ........... 193
Se la chiave elettronica non funziona cor-
rettamente....................................... 544
Sostituzione della batteria ................. 499
Chiave per bulloni delle ruote ..... 487, 531
Chiavi.....................................................170
Chiave elettronica ............................. 170
Chiave meccanica ..................... 170, 172
Cicalino di avvertimento .................... 192
Funzione di risparmio batteria ........... 193
Interruttore POWER .......................... 235
Piastrina numero chiave .................... 170
Radiocomando a distanza................. 171
Se la chiave elettronica non funziona cor-
rettamente....................................... 544
Se si perdono le chiavi ...................... 542
Sistema di accesso telecomandato
senza chiave ........................... 171, 192
Sostituzione della batteria ................. 499
Chiusura centralizzata
Porte.................................................. 173
Radiocomando a distanza................. 171
Sistema di entrata e & avviamento intelli-
gente ............................................... 192
Cicalini di avvertimento
Airbag SRS ....................................... 516
Apertura dei finestrini ........................ 210
Assistenza al parcheggio disattivata . 520
Avvertimento di avvicinamento.......... 305
Avvertimento di pre-collisione ........... 276
Avviso di guida senza mani (LDA) .... 293
avviso di guida senza mani (LTA)...... 288
Brake override system ...................... 517
Cintura di sicurezza .......................... 518
Controllo della coppia alla partenza.. 517
Impianto frenante .............................. 515
LDA (Avviso di allontanamento dalla cor-
sia) ......................................... 291, 519
Limitatore di velocità ......................... 521
LTA (Mantenimento attivo della corsia)
............................................... 286, 519
Mantenimento dei freni ..................... 522
PCS (Sistema di sicurezza pre-crash)
....................................................... 521
Porta aperta .............................. 175, 176
Pressione pneumatici ....................... 519
Regolatore della velocità di crociera . 520
Regolatore della velocità di crociera a
radar dinamico................................ 521
Riduzione dell’accelerazione a velocità
basse .............................................. 278
Sensore assistenza al parcheggio Toyota
............................................... 332, 520
Servosterzo elettrico ......................... 517
Suggerimento di frenata ................... 293
Cinghia superiore .................................. 66
Cinture di sicurezza ............................... 37
Arrotolatore a bloccaggio di emergenza
......................................................... 39
Come il bambino deve indossare la cin-
tura di sicurezza ............................... 38
Come indossare la cintura di sicurezza
................................................... 36, 38
Donne in gravidanza, impiego corretto
della cintura di sicurezza .................. 37
Installazione dei sistemi di ritenuta per
bambini ............................................. 51
Pretensionatori delle cinture di sicurezza
......................................................... 40
Pulizia e manutenzione della cintura di
sicurezza ........................................ 455
Regolazione dell’altezza dell’ancoraggio
superiore della cintura di sicurezza .. 39
Spia di avvertimento SRS ................. 516

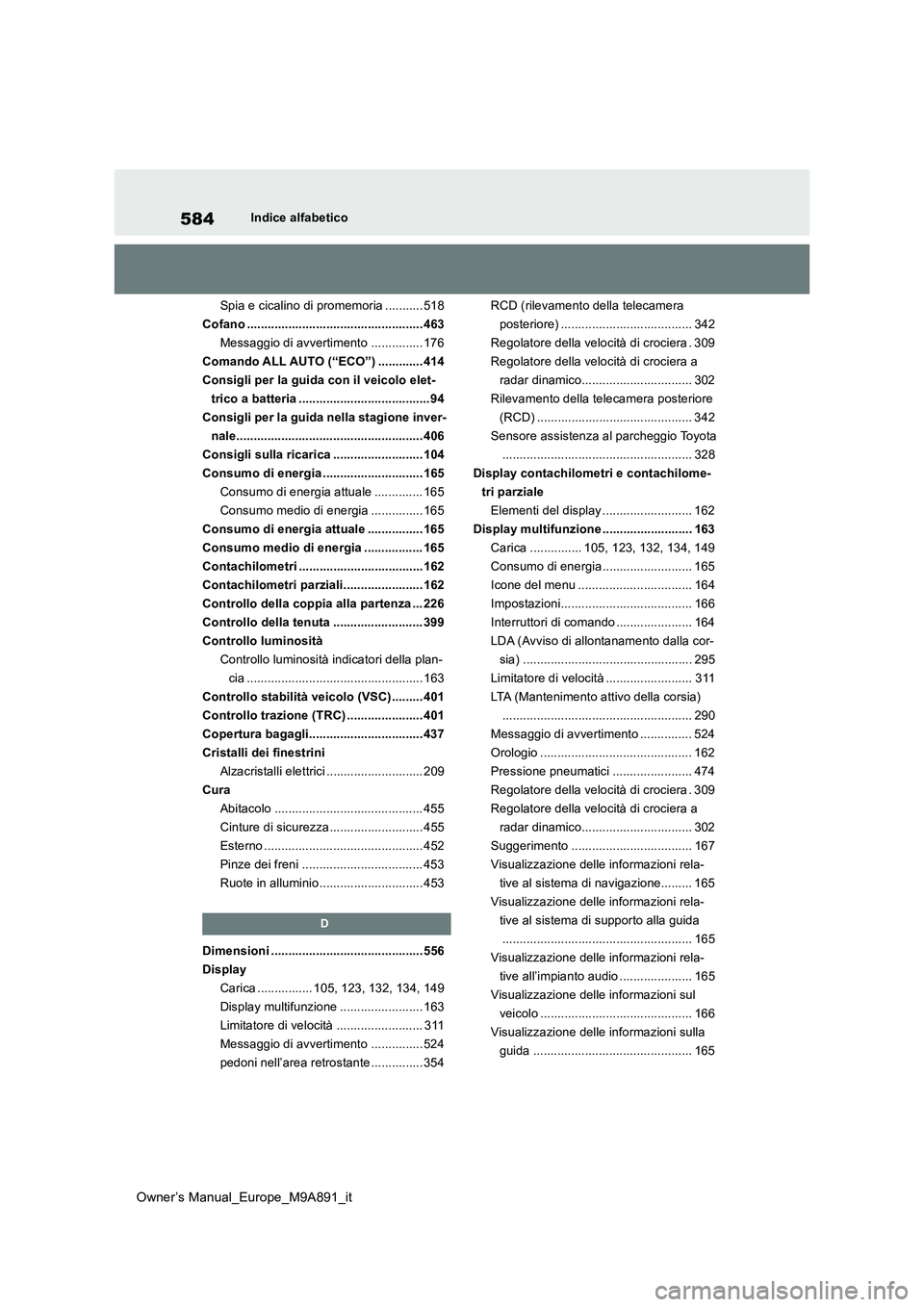

584
Owner’s Manual_Europe_M9A891_it
Indice alfabetico
Spia e cicalino di promemoria ...........518
Cofano ................................................... 463
Messaggio di avvertimento ............... 176
Comando ALL AUTO (“ECO”) .............414
Consigli per la guida con il veicolo elet-
trico a batteria ......................................94
Consigli per la guida nella stagione inver-
nale...................................................... 406
Consigli sulla ricarica .......................... 104
Consumo di energia ............................. 165
Consumo di energia attuale .............. 165
Consumo medio di energia ............... 165
Consumo di energia attuale ................ 165
Consumo medio di energia ................. 165
Contachilometri ....................................162
Contachilometri parziali....................... 162
Controllo della coppia alla partenza ... 226
Controllo della tenuta .......................... 399
Controllo luminosità
Controllo luminosità indicatori della plan-
cia ................................................... 163
Controllo stabilità veicolo (VSC) ......... 401
Controllo trazione (TRC) ...................... 401
Copertura bagagli................................. 437
Cristalli dei finestrini
Alzacristalli elettrici ............................ 209
Cura
Abitacolo ........................................... 455
Cinture di sicurezza........................... 455
Esterno .............................................. 452
Pinze dei freni ................................... 453
Ruote in alluminio .............................. 453
D
Dimensioni ............................................ 556
Display
Carica ................ 105, 123, 132, 134, 149
Display multifunzione ........................ 163
Limitatore di velocità ......................... 311
Messaggio di avvertimento ............... 524
pedoni nell’area retrostante ............... 354
RCD (rilevamento della telecamera
posteriore) ...................................... 342
Regolatore della velocità di crociera . 309
Regolatore della velocità di crociera a
radar dinamico................................ 302
Rilevamento della telecamera posteriore
(RCD) ............................................. 342
Sensore assistenza al parcheggio Toyota
....................................................... 328
Display contachilometri e contachilome-
tri parziale
Elementi del display .......................... 162
Display multifunzione .......................... 163
Carica ............... 105, 123, 132, 134, 149
Consumo di energia.......................... 165
Icone del menu ................................. 164
Impostazioni...................................... 166
Interruttori di comando ...................... 164
LDA (Avviso di allontanamento dalla cor-
sia) ................................................. 295
Limitatore di velocità ......................... 311
LTA (Mantenimento attivo della corsia)
....................................................... 290
Messaggio di avvertimento ............... 524
Orologio ............................................ 162
Pressione pneumatici ....................... 474
Regolatore della velocità di crociera . 309
Regolatore della velocità di crociera a
radar dinamico................................ 302
Suggerimento ................................... 167
Visualizzazione delle informazioni rela-
tive al sistema di navigazione......... 165
Visualizzazione delle informazioni rela-
tive al sistema di supporto alla guida
....................................................... 165
Visualizzazione delle informazioni rela-
tive all’impianto audio ..................... 165
Visualizzazione delle informazioni sul
veicolo ............................................ 166
Visualizzazione delle informazioni sulla
guida .............................................. 165

586
Owner’s Manual_Europe_M9A891_it
Indice alfabetico
Funzione di programmazione della rica-
rica ...................................................... 121
Impostazione ..................................... 123
Funzione di protezione antibloccaggio
Alzacristalli elettrici ............................ 209
Portellone posteriore elettrico ........... 184
Funzioni legate alla ricarica
Controllo di avvertimento della batteria di
trazione ........................................... 103
Modalità My Room ............................ 102
Refrigeratore della batteria di trazione
........................................................ 103
Riscaldatore della batteria di trazione103
Fusibili ................................................... 501
G
Ganci
Ganci appendiabiti ............................ 450
Ganci di carico ..................................435
Ganci di ritegno (tappetino) ................. 34
Ganci appendiabiti ............................... 450
Ganci di carico...................................... 435
Guida .....................................................221
Consigli per la guida con il veicolo elet-
trico a batteria ................................... 94
Consigli per la guida nella stagione inver-
nale ................................................. 406
Postura corretta durante la guida ........ 35
Procedure.......................................... 221
Suggerimenti per il rodaggio ............. 222
I
Icone del menu ..................................... 164
Identificazione
Motore elettrico (motore di trazione) . 557
Veicolo ............................................... 556
Impianto antifurto
Allarme ................................................ 80
Doppio sistema di bloccaggio ............. 79
Sensore antintrusione ......................... 81
Sensore antintrusione e sensore di incli-
nazione ............................................. 81
Sensore di inclinazione ....................... 81
Sistema immobilizer............................ 78
Impianto di condizionamento aria ...... 416
Filtro aria condizionata...................... 496
Impianto di condizionamento aria auto-
matico ............................................. 416
Impianto di condizionamento aria con
telecomando ................................... 423
Modalità flusso d’aria concentrato per il
sedile anteriore (S-FLOW) ............. 421
Modalità “SYNC” ............................... 420
Sbrinatore parabrezza riscaldato ...... 422
Impianto di condizionamento aria auto-
matico ................................................. 416
Filtro aria condizionata...................... 496
Impianto di condizionamento aria con
telecomando ................................... 423
Modalità flusso d’aria concentrato per il
sedile anteriore (S-FLOW) ............. 421
Modalità “SYNC” ............................... 420
Sbrinatore parabrezza riscaldato ...... 422
Impianto di condizionamento aria con
telecomando ...................................... 423
Impianto di riscaldamento
Capacità............................................ 559
Impianto fari esteso ............................. 252
Impianto frenante a controllo elettronico
(ECB) .................................................. 401
Spia di avvertimento ......................... 515
Indicatore dello stato di carica (SOC) 160
Indicatori ....................................... 157, 160
Indicatore di carica............................ 100
Informazioni del sistema di assistenza
Spia di avvertimento ......................... 520
Informazioni relative alla guida .......... 166
Inizializzazione
Alzacristallo elettrico ......................... 209
Assistenza alla frenata nelle manovre di
parcheggio ..................................... 350
