2023 PEUGEOT 508 Manuel du propriétaire (in French)

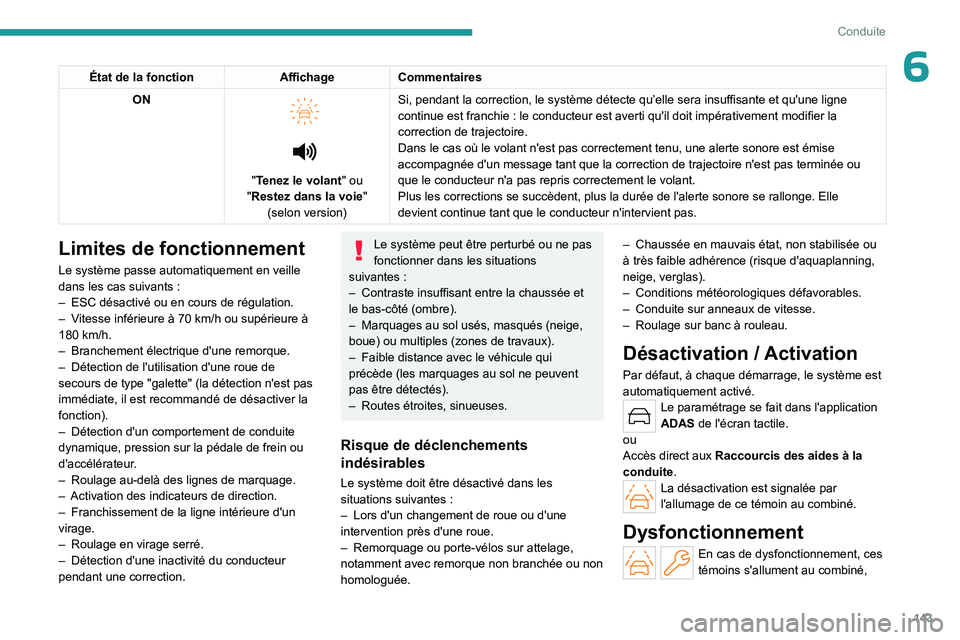

143
Conduite
6État de la fonctionAffichageCommentaires
ON



"Tenez le volant" ou
"Restez dans la voie" (selon version) Si, pendant la correction, le système détecte qu’elle sera insuffisante et qu'une ligne
continue est franchie
: le conducteur est averti qu'il doit impérativement modifier la
correction de trajectoire.
Dans le cas où le volant n'est pas correctement tenu, une alerte sono\
re est émise
accompagnée d'un message tant que la correction de trajectoire n'est \
pas terminée ou
que le conducteur n'a pas repris correctement le volant.
Plus les corrections se succèdent, plus la durée de l'alerte sonor\
e se rallonge. Elle
devient continue tant que le conducteur n'intervient pas.
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
–

ESC désactivé ou en cours de régulation.
–


V
itesse inférieure à 70 km/h ou supérieure à
180
km/h.
–

Branchement électrique d'une remorque.
–


Détection de l'utilisation d'une roue de
secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction).
–


Détection d'un comportement de conduite
dynamique, pression sur la pédale de frein ou
d'accélérateur

.
–

Roulage au-delà des lignes de marquage.
–


Activation des indicateurs de direction.
–


Franchissement de la ligne intérieure d'un
virage.
–


Roulage en virage serré.
–


Détection d'une inactivité du conducteur
pendant une correction.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Contraste insuffisant entre la chaussée et
le bas-côté (ombre).
–


Marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (les marquages au sol ne peuvent
pas être détectés).
–


Routes étroites, sinueuses.
Risque de déclenchements
indésirables
Le système doit être désactivé dans les
situations suivantes :
–

Lors d'un changement de roue ou d'une
intervention près d'une roue.
–


Remorquage ou porte-vélos sur attelage,
notamment avec remorque non branchée ou non
homologuée. –


Chaussée en mauvais état, non stabilisée ou
à très faible adhérence (risque d'aquaplanning,
neige, verglas).
–

Conditions météorologiques défavorables.
–

Conduite sur anneaux de vitesse.
–

Roulage sur banc à rouleau.
Désactivation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Le paramétrage se fait dans l'application
ADAS de l'écran tactile.
ou
Accès direct aux Raccourcis des aides à la
conduite.
La désactivation est signalée par
l'allumage de ce témoin au combiné.
Dysfonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné,

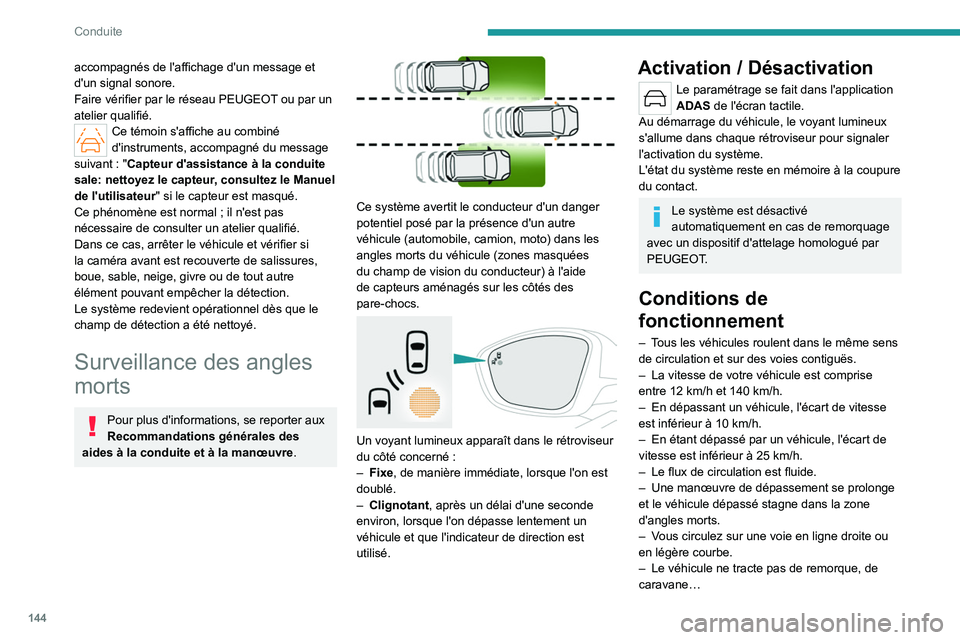

144
Conduite
accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ce témoin s'affiche au combiné
d'instruments, accompagné du message
suivant
: "Capteur d'assistance à la conduite
sale: nettoyez le capteur, consultez le Manuel
de l'utilisateur " si le capteur est masqué.
Ce phénomène est normal
; il n'est pas
nécessaire de consulter un atelier qualifié.
Dans ce cas, arrêter le véhicule et vérifier si
la caméra avant est recouverte de salissures,
boue, sable, neige, givre ou de tout autre
élément pouvant empêcher la détection.
Le système redevient opérationnel dès que le
champ de détection a été nettoyé.
Surveillance des angles
morts
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système avertit le conducteur d'un danger
potentiel posé par la présence d'un autre
véhicule (automobile, camion, moto) dans les
angles morts du véhicule (zones masquées
du champ de vision du conducteur) à l'aide
de capteurs aménagés sur les côtés des
pare-chocs.


Un voyant lumineux apparaît dans le rétroviseur
du côté concerné
:
–

Fixe
, de manière immédiate, lorsque l'on est
doublé.
–

Clignotant , après un délai d'une seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé.
Activation / Désactivation
Le paramétrage se fait dans l'application
ADAS de l'écran tactile.
Au démarrage du véhicule, le voyant lumineux
s'allume dans chaque rétroviseur pour signaler
l'activation du système.
L'état du système reste en mémoire à la coupure
du contact.
Le système est désactivé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
PEUGEOT.
Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–

La vitesse de votre véhicule est comprise
entre 12

km/h et 140 km/h.
–

En dépassant un véhicule, l'écart de vitesse
est inférieur à 10

km/h.
–

En étant dépassé par un véhicule, l'écart de
vitesse est inférieur à 25

km/h.
–

Le flux de circulation est fluide.
–


Une manœuvre de dépassement se prolonge
et le véhicule dépassé stagne dans la zone
d'angles morts.
–


V
ous circulez sur une voie en ligne droite ou
en légère courbe.
–

Le véhicule ne tracte pas de remorque, de
caravane…

145
Conduite

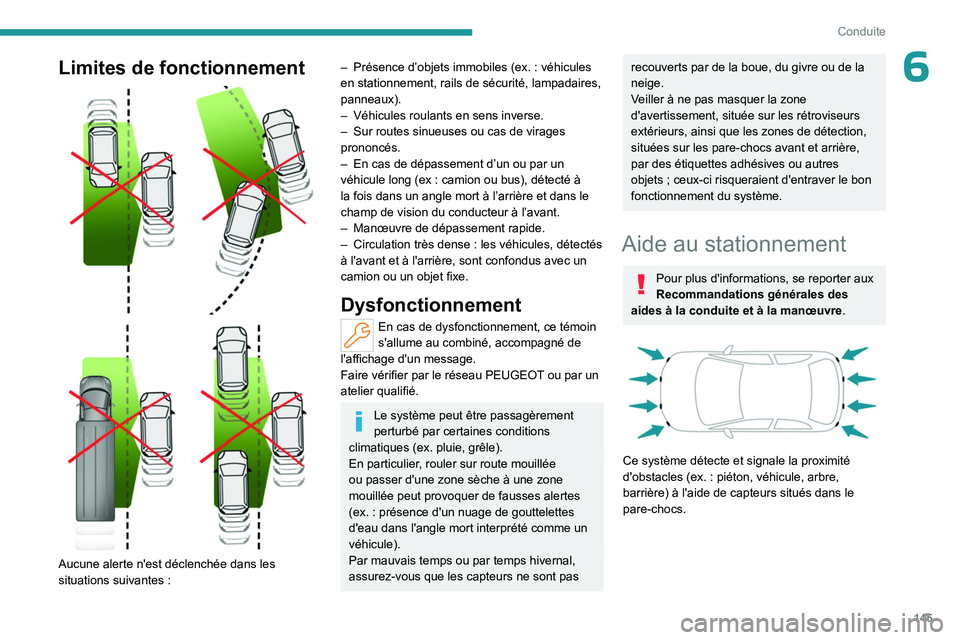

6Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– Présence d’objets immobiles (ex. : véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


Sur routes sinueuses ou cas de virages
prononcés.
–


En cas de dépassement d’un ou par un
véhicule long (ex

: camion ou bus), détecté à
la fois dans un angle mort à l’arrière et dans le
champ de vision du conducteur à l’avant.
–

Manœuvre de dépassement rapide.
–


Circulation très dense
: les véhicules, détectés
à l'avant et à l'arrière, sont confondus avec un
camion ou un objet fixe.
Dysfonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex. pluie, grêle).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex.

: présence d'un nuage de gouttelettes
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets
; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système détecte et signale la proximité
d'obstacles (ex.
: piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.

146
Conduite
Aide au stationnement arrière
Le système peut démarrer dans les conditions
suivantes
:
–

À l'engagement de la marche arrière.
–


Lorsque le véhicule recule (exemple
: en
descente, au point mort).
Un signal sonore de confirmation est émis,
accompagné de l'affichage d'une indication.
Si un obstacle est détecté dès
l'engagement de la marche arrière, un
signal sonore de détection est émis
directement, au lieu du signal sonore de
confirmation.
Si aucun signal sonore n'est émis, aucune
indication n'est affichée ou un message
d'avertissement apparaît, le système est
défaillant.
Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Le signal sonore est suspendu automatiquement
lorsque le véhicule est à l'arrêt pendant quelques
secondes.
Le signal sonore est automatiquement rétabli
lorsque le véhicule repart ou si l'obstacle se
rapproche du véhicule.
Réglage du signal sonore de détectionL'appui sur cette touche ouvre la
fenêtre de réglage du volume du
signal sonore.
Un appui sur cette touche coupe /
rétablit le son du signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
éloigné, orange
: proche, rouge : très proche).
Au plus près de l'obstacle, le pictogramme
"Danger" s'affiche à l'écran.
Fermeture de la fenêtre d'affichage du
système
Un appui sur cette touche ferme la
fenêtre d'affichage du système.
Ce témoin clignote au combiné
d'instruments pendant la détection
d'obstacles.
Mise en sourdine de l'aide sonore /
Fermeture de l'aide visuelle
Si le son du signal sonore de détection est
coupé ou si la fenêtre d'affichage du système
est fermée par le conducteur pendant la
détection d'obstacles, seul le témoin continue
de clignoter au combiné d'instruments.

147
Conduite
6Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 10 km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de 3
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de 4 capteurs supplémentaires
aménagés sur les côtés des pare-chocs, le
système enregistre la position des obstacles au
cours de la manœuvre et les signale lorsqu'ils
sont situés au niveau des côtés du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.
Les obstacles mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
(Selon pays de commercialisation)
Par défaut, le signal sonore est automatiquement
activé chaque fois que la marche arrière est
engagée.
Ce système ne peut pas être désactivé.
Il est possible de démarrer le système
manuellement et d'activer / de désactiver
le signal sonore depuis l'application ADAS de
l'écran tactile.


L'aide au stationnement arrière est
désactivée automatiquement en cas de
branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du Constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
Au démarrage du véhicule, les aides graphique et sonore sont seulement
disponibles après le démarrage de l'écran
tactile.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
En cas de panne de la boîte de vitesses, le
système n'est pas actif, à l'engagement de la
marche arrière.
Dysfonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné d'instruments,
accompagné de l'affichage d'un message et d'un
signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

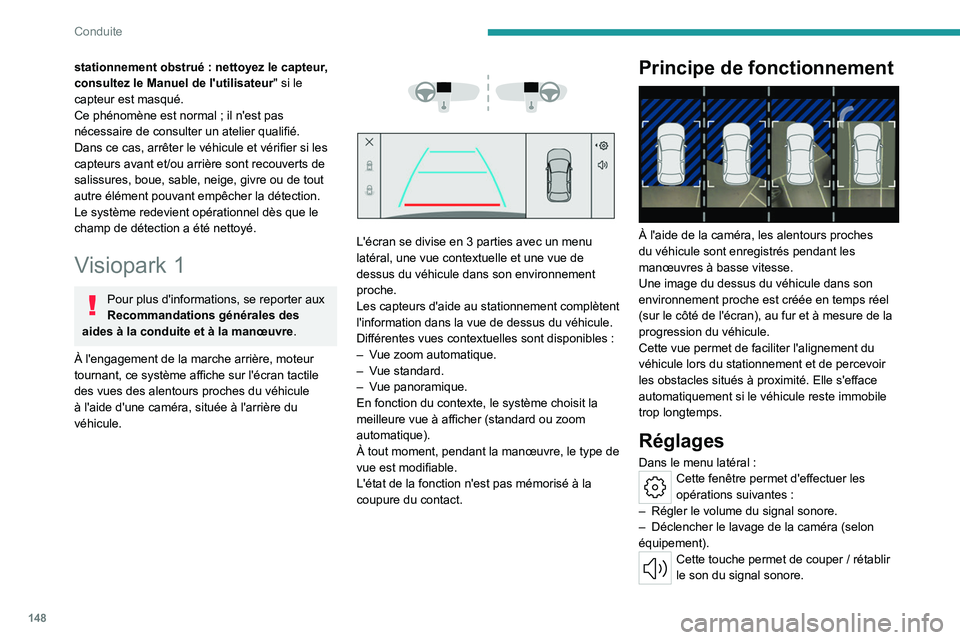

Ce témoin s'affiche au combiné
d'instruments, accompagné du message
suivant
: "Capteur d'assistance au

148
Conduite
stationnement obstrué : nettoyez le capteur,
consultez le Manuel de l'utilisateur " si le
capteur est masqué.
Ce phénomène est normal
; il n'est pas
nécessaire de consulter un atelier qualifié.
Dans ce cas, arrêter le véhicule et vérifier si les
capteurs avant et/ou arrière sont recouverts de
salissures, boue, sable, neige, givre ou de tout
autre élément pouvant empêcher la détection.
Le système redevient opérationnel dès que le
champ de détection a été nettoyé.
Visiopark 1
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
À l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches du véhicule
à l'aide d'une caméra, située à l'arrière du
véhicule.




L'écran se divise en 3 parties avec un menu
latéral, une vue contextuelle et une vue de
dessus du véhicule dans son environnement
proche.
Les capteurs d'aide
au stationnement complètent
l'information dans la vue de dessus du véhicule.
Différentes vues contextuelles sont disponibles
:
–

V
ue zoom automatique.
–

V
ue standard.
–

V
ue panoramique.
En fonction du contexte, le système choisit la
meilleure vue à afficher (standard ou zoom
automatique).
À tout moment, pendant la manœuvre, le type de
vue est modifiable.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide de la caméra, les alentours proches
du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus du véhicule dans son
environnement proche est créée en temps réel
(sur le côté de l'écran), au fur et à mesure de la
progression du véhicule.
Cette vue permet de faciliter l'alignement du
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Réglages
Dans le menu latéral :Cette fenêtre permet d'effectuer les
opérations suivantes :
–

Régler le volume du signal sonore.
–


Déclencher le lavage de la caméra (selon
équipement).
Cette touche permet de couper / rétablir
le son du signal sonore.

149
Conduite

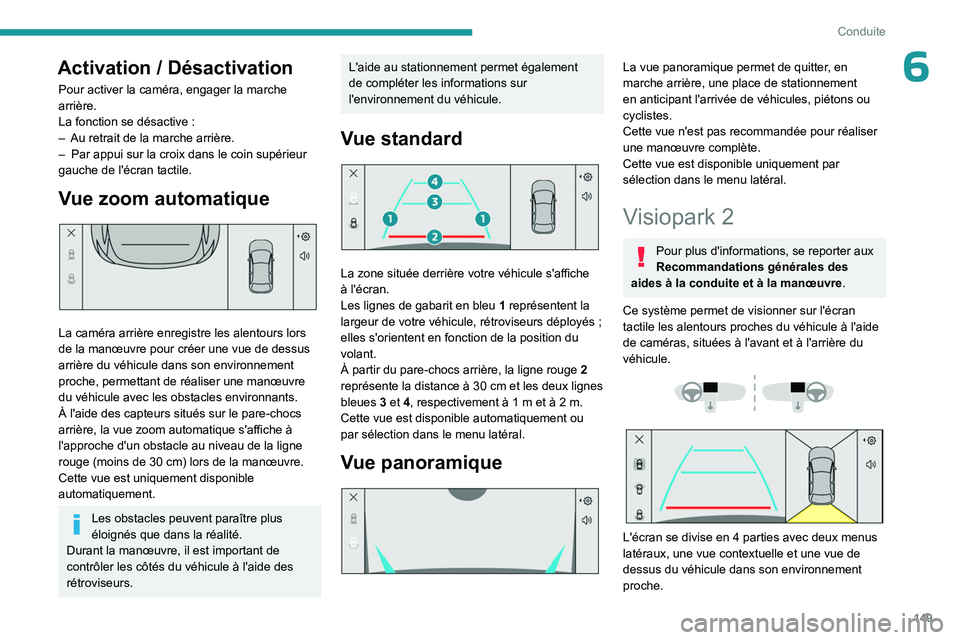

6Activation / Désactivation
Pour activer la caméra, engager la marche
arrière.
La fonction se désactive :
–

Au retrait de la marche arrière.
–


Par appui sur la croix dans le coin supérieur
gauche de l'écran tactile.
Vue zoom automatique

La caméra arrière enregistre les alentours lors
de la manœuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manœuvre
du véhicule avec les obstacles environnants.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue zoom automatique s'affiche à
l'approche d'un obstacle au niveau de la ligne
rouge (moins de 30
cm) lors de la manœuvre.
Cette vue est uniquement disponible
automatiquement.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible automatiquement ou
par sélection dans le menu latéral.
Vue panoramique

La vue panoramique permet de quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Cette vue est disponible uniquement par
sélection dans le menu latéral.
Visiopark 2
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .
Ce système permet de visionner sur l'écran
tactile les alentours proches du véhicule à l'aide
de caméras, situées à l'avant et à l'arrière du
véhicule.




L'écran se divise en 4 parties avec deux menus
latéraux, une vue contextuelle et une vue de
dessus du véhicule dans son environnement
proche.

150
Conduite

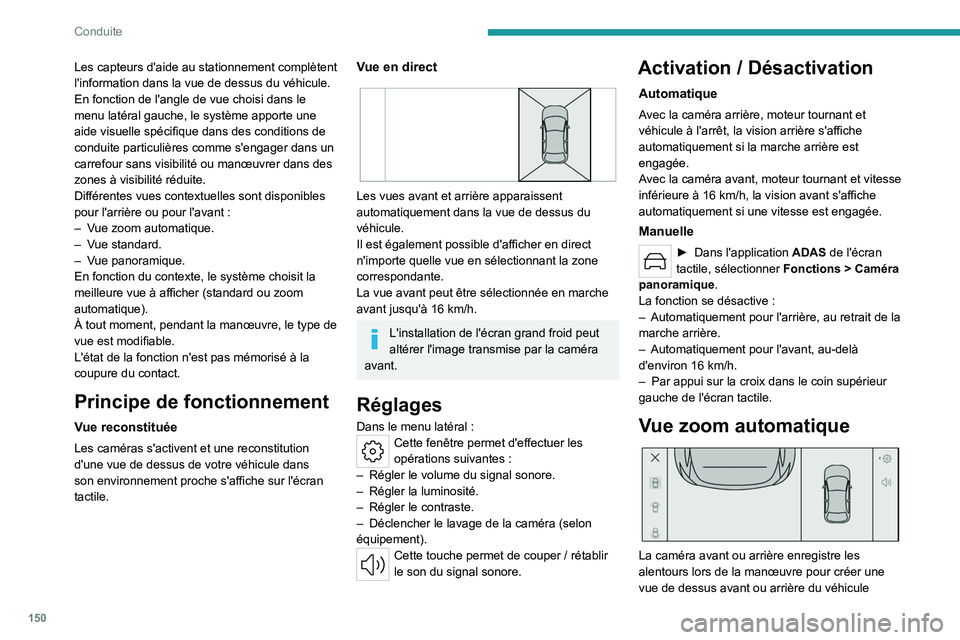

Les capteurs d'aide au stationnement complètent
l'information dans la vue de dessus du véhicule.
En fonction de l'angle de vue choisi dans le
menu latéral gauche, le système apporte une
aide visuelle spécifique dans des conditions de
conduite particulières comme s'engager dans un
carrefour sans visibilité ou manœuvrer dans des
zones à visibilité réduite.
Différentes vues contextuelles sont disponibles
pour l'arrière ou pour l'avant :
–

V
ue zoom automatique.
–

V
ue standard.
–

V
ue panoramique.
En fonction du contexte, le système choisit la
meilleure vue à afficher (standard ou zoom
automatique).
À tout moment, pendant la manœuvre, le type de
vue est modifiable.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement
Vue reconstituée
Les caméras s'activent et une reconstitution
d'une vue de dessus de votre véhicule dans
son environnement proche s'affiche sur l'écran
tactile.
Vue en direct

Les vues avant et arrière apparaissent
automatiquement dans la vue de dessus du
véhicule.
Il est également possible d'afficher en direct
n'importe quelle vue en sélectionnant la zone
correspondante.
La vue avant peut être sélectionnée en marche
avant jusqu'à 16
km/h.
L'installation de l'écran grand froid peut
altérer l'image transmise par la caméra
avant.
Réglages
Dans le menu latéral :Cette fenêtre permet d'effectuer les
opérations suivantes :
–

Régler le volume du signal sonore.
–


Régler la luminosité.
–


Régler le contraste.
–


Déclencher le lavage de la caméra (selon
équipement).
Cette touche permet de couper / rétablir
le son du signal sonore.
Activation / Désactivation
Automatique
Avec la caméra arrière, moteur tournant et
véhicule à l'arrêt, la vision arrière s'affiche
automatiquement si la marche arrière est
engagée.
Avec la caméra avant, moteur tournant et vitesse
inférieure à 16
km/h, la vision avant s'affiche
automatiquement si une vitesse est engagée.
Manuelle
► Dans l'ap plication ADAS de l'écran
tactile, sélectionner Fonctions
> Caméra
panoramique.
La fonction se désactive
:
–

Automatiquement pour l'arrière, au retrait de la
marche arrière.
–


Automatiquement pour l'avant, au-delà
d'environ 16

km/h.
–

Par appui sur la croix dans le coin supérieur
gauche de l'écran tactile.
Vue zoom automatique

La caméra avant ou arrière enregistre les
alentours lors de la manœuvre pour créer une
vue de dessus avant ou arrière du véhicule
