159
Informations pratiques

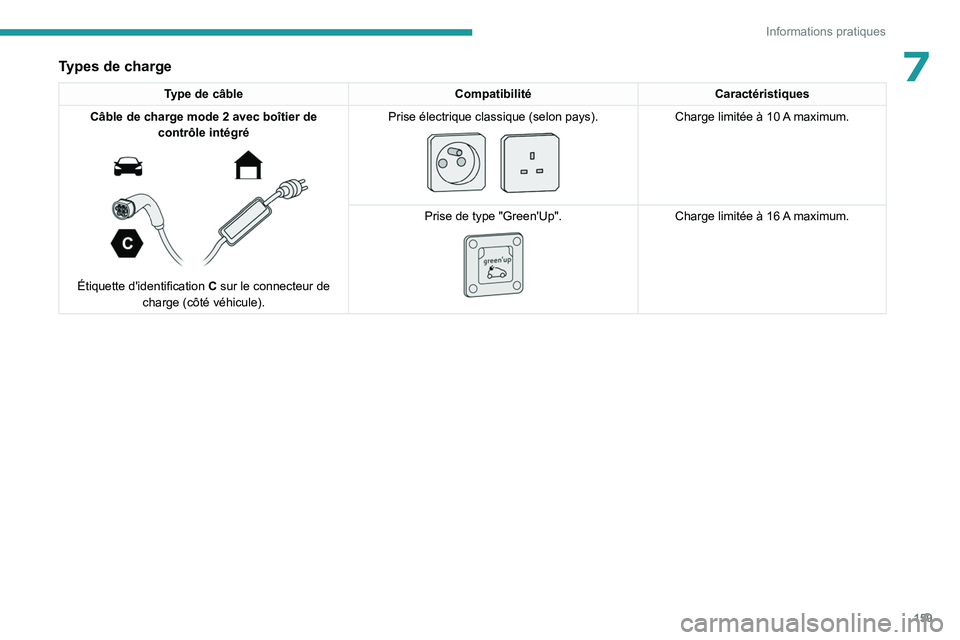

7Types de charge
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Étiquette d'identification C sur le connecteur de
charge (côté véhicule). Prise électrique classique (selon pays).


Charge limitée à 10 A
maximum.
Prise de type "Green'Up".


Charge limitée à 16 A maximum.

160
Informations pratiques

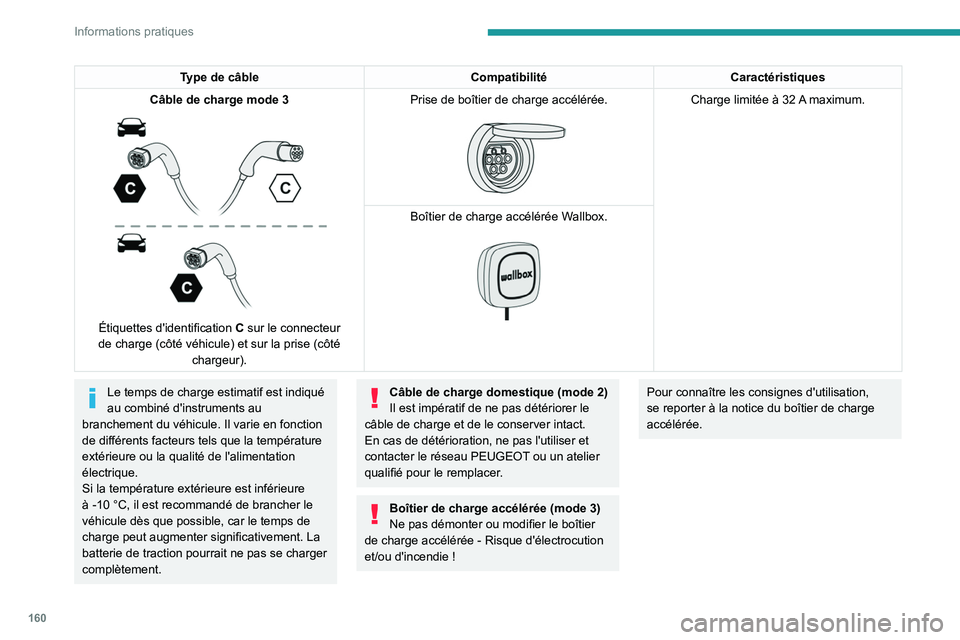

Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 3


Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et sur la prise (côté chargeur). Prise de boîtier de charge accélérée.


Charge limitée à 32 A
maximum.
Boîtier de charge accélérée Wallbox.


Le temps de charge estimatif est indiqué
au combiné d'instruments au
branchement du véhicule. Il varie en fonction
de différents facteurs tels que la température
extérieure ou la qualité de l'alimentation
électrique.
Si la température extérieure est inférieure
à -10
°C, il est recommandé de brancher le
véhicule dès que possible, car le temps de
charge peut augmenter significativement. La
batterie de traction pourrait ne pas se charger
complètement.Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (mode 3)
Ne pas démonter ou modifier le boîtier
de charge accélérée
- Risque d'électrocution
et/ou d'incendie
!
Pour connaître les consignes d'utilisation,
se reporter à la notice du boîtier de charge
accélérée.

161
Informations pratiques

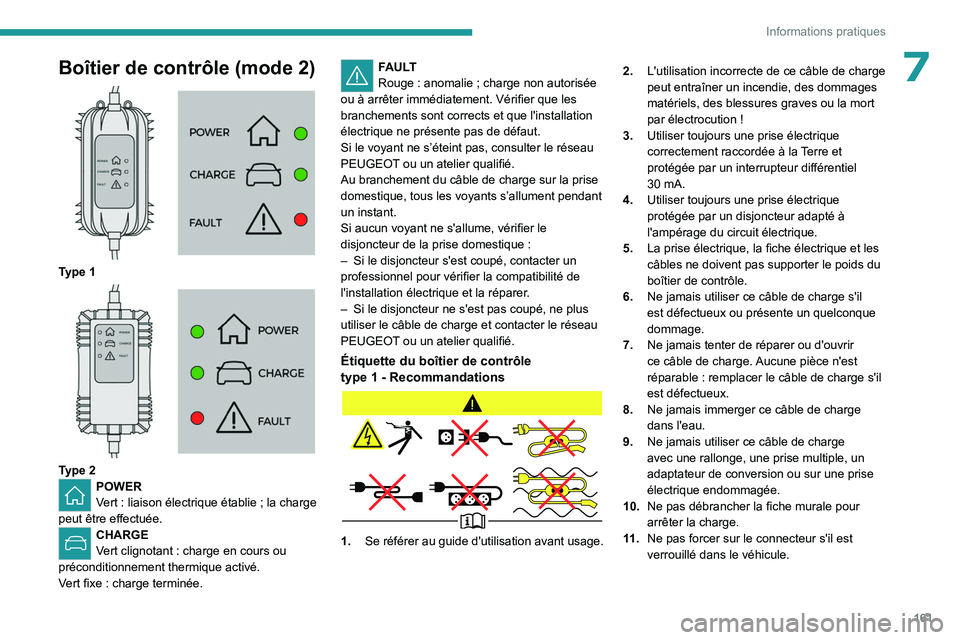

7Boîtier de contrôle (mode 2)

Type 1

Type 2POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT

ou un atelier qualifié.
Étiquette du boîtier de contrôle
type 1 - Recommandations
1.Se référer au guide d'utilisation avant usage. 2.
L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution !
3. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30 mA.
4. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
5. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
6. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
7. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
8. Ne jamais immerger ce câble de charge
dans l'eau.
9. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
10. Ne pas débrancher la fiche murale pour
arrêter la charge.
11 . Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.

162
Informations pratiques
12.Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
13. Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
14. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT. 15.
Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
Étiquette du boîtier de contrôle type 2 -
États des voyants
État du voyant
Éteint

État du voyant
Allumé

Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en pré-conditionnement
thermique.

163
Informations pratiques

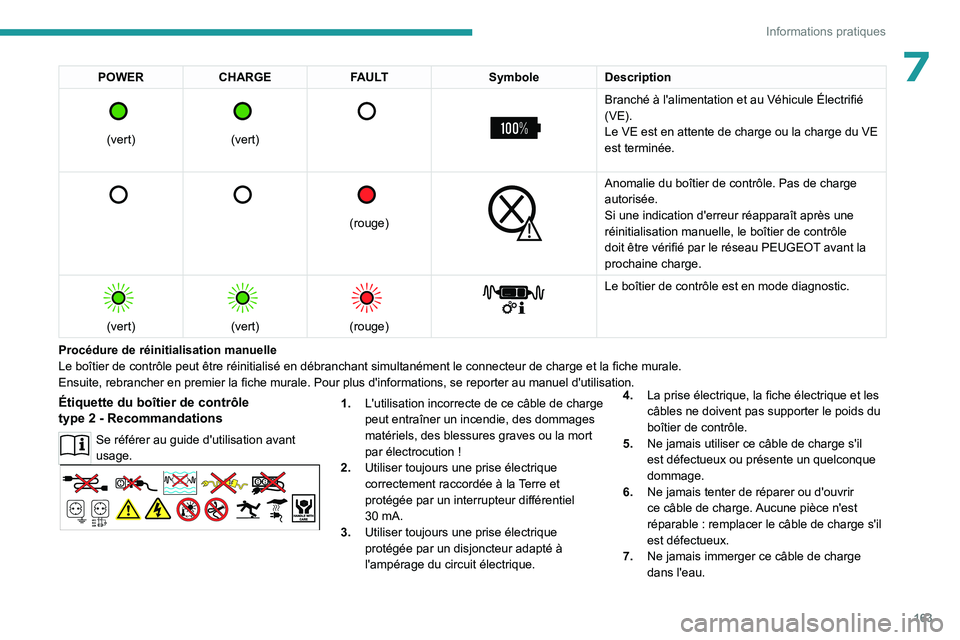

7POWERCHARGE FAULT SymboleDescription

(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Étiquette du boîtier de contrôle
type 2 - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique. 4.
La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau.

164
Informations pratiques

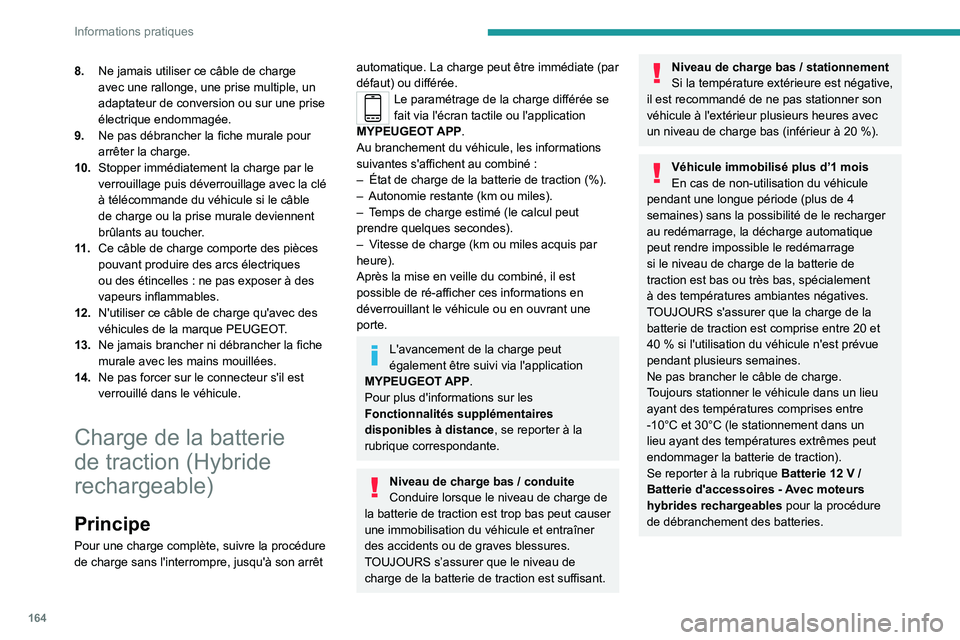

8.Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Charge de la batterie
de traction (Hybride
rechargeable)
Principe
Pour une charge complète, suivre la procédure
de charge sans l'interrompre, jusqu'à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MYPEUGEOT APP.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de charge de la batterie de traction (%).
–


Autonomie restante (km ou miles).
–


T

emps de charge estimé (le calcul peut
prendre quelques secondes).
–

V

itesse de charge (km ou miles acquis par
heure).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités supplémentaires
disponibles à distance , se reporter à la
rubrique correspondante.
Niveau de charge bas / conduite
Conduire lorsque le niveau de charge de
la batterie de traction est trop bas peut causer
une immobilisation du véhicule et entraîner
des accidents ou de graves blessures.
T
OUJOURS s’assurer que le niveau de
charge de la batterie de traction est suffisant.
Niveau de charge bas / stationnement
Si la température extérieure est négative,
il est recommandé de ne pas stationner son
véhicule à l'extérieur plusieurs heures avec
un niveau de charge bas (inférieur à 20
%).
Véhicule immobilisé plus d’1 mois
En cas de non-utilisation du véhicule
pendant une longue période (plus de 4
semaines) sans la possibilité de le recharger
au redémarrage, la décharge automatique
peut rendre impossible le redémarrage
si le niveau de charge de la batterie de
traction est bas ou très bas, spécialement
à des températures ambiantes négatives.
TOUJOURS s'assurer que la charge de la
batterie de traction est comprise entre 20 et
40 % si l'utilisation du véhicule n'est prévue
pendant plusieurs semaines.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Se reporter à la rubrique Batterie 12
V /
Batterie d'accessoires - Avec moteurs
hybrides rechargeables pour la procédure
de débranchement des batteries.

165
Informations pratiques

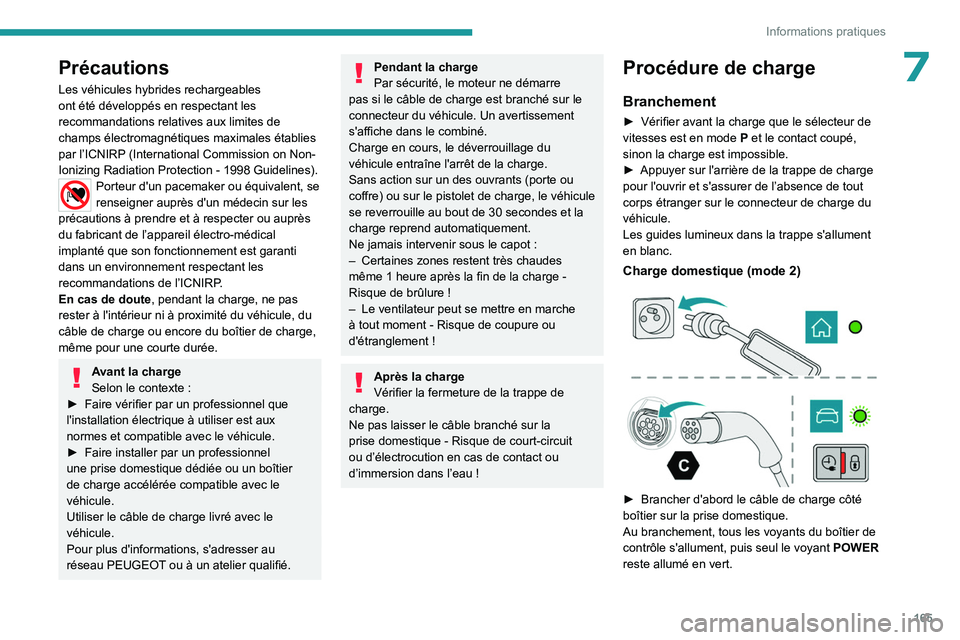

7Précautions
Les véhicules hybrides rechargeables
ont été développés en respectant les
recommandations relatives aux limites de
champs électromagnétiques maximales établies
par l’ICNIRP (International Commission on Non-
Ionizing Radiation Protection - 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute , pendant la charge, ne pas
rester à l'intérieur ni à proximité du véhicule, du
câble de charge ou encore du boîtier de charge,
même pour une courte durée.
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pour plus d'informations, s'adresser au
réseau PEUGEOT

ou à un atelier qualifié.
Pendant la charge
Par sécurité, le moteur ne démarre
pas si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Appuyer sur l'arrière de la trappe de charge
pour l'ouvrir et s'assurer de l’absence de tout
corps étranger sur le connecteur de charge du
véhicule.
Les guides lumineux dans la trappe s'allument
en blanc.
Charge domestique (mode 2)



► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.

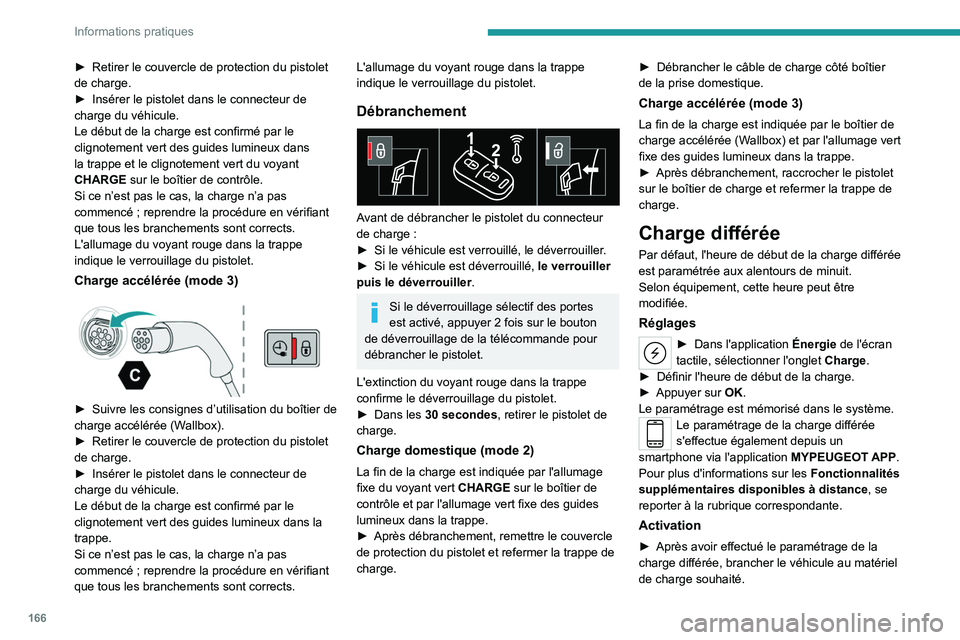

166
Informations pratiques
► Retirer le couvercle de protection du pistolet
de charge.
►

Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans
la trappe et le clignotement vert du voyant
CHARGE

sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est verrouillé, le déverrouiller
.
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
Si le déverrouillage sélectif des portes
est activé, appuyer 2
fois sur le bouton
de déverrouillage de la télécommande pour
débrancher le pistolet.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et par l'allumage vert fixe des guides
lumineux dans la trappe.
►

Après débranchement, remettre le couvercle
de protection du pistolet et refermer la trappe de
charge. ►


Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge accélérée (Wallbox) et par l'allumage vert
fixe des guides lumineux dans la trappe.
►

Après débranchement, raccrocher le pistolet
sur le boîtier de charge et refermer la trappe de
charge.
Charge différée
Par défaut, l'heure de début de la charge différée
est paramétrée aux alentours de minuit.
Selon équipement, cette heure peut être
modifiée.
Réglages
► Dans l'ap plication Énergie de l'écran
tactile, sélectionner l'onglet Charge.
►

Définir l'heure de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MYPEUGEOT APP.
Pour plus d'informations sur les Fonctionnalités
supplémentaires disponibles à distance , se
reporter à la rubrique correspondante.
Activation
► Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.
