Sommaire
 ■
Vue d'ensembleVue d'ensemble 4
 ■
Éco-conduite
 1Instruments de bordInformations au conducteur 10
Combinés numériques 10
Témoins lumineux 11
Indicateurs 18
Test manuel 22
Totalisateur kilométrique 22
Ordinateur de bord 22
Écran tactile 10

pouces 24
Fonctionnalités complémentaires disponibles à
distance (Hybride rechargeable)
26
 2OuverturesClé électronique avec fonction télécommande
et clé intégrée 27
Accès et Démarrage Mains-Libres 29
Verrouillage centralisé 31
Procédures de secours 31
Alarme 34
Portes 35
Coffre 37
Hayon motorisé 37
Lève-vitres électriques 41
Toit ouvrant panoramique 42
 3Ergonomie et confortPosition de conduite 45
Sièges avant 46
Réglage du volant 49
Rétroviseurs 49
Sièges arrière 51
Chauffage et Ventilation 53
Air conditionné automatique bizone 54
Désembuage

/ Dégivrage avant 56
Pare-brise chauffant 57
Désembuage - Dégivrage de la lunette arrière 57
Pré-conditionnement thermique (Hybride
rechargeable)
57
Aménagements avant 58
Plafonniers 62
Éclairage d'ambiance 62
Aménagements arrière 63
Aménagements du coffre 63
 4Éclairage et visibilitéCommandes d'éclairage extérieur 69
Indicateurs de direction 70
Réglage du site des projecteurs 71
Allumage automatique des feux 71
Éclairages d'accompagnement et d'accueil 71
Systèmes automatiques d'éclairage

-
Recommandations générales
72
Peugeot Matrix LED Technology 2.0 72
Adaptive Frontlight System 74
Night Vision 75
Commande d'essuie-vitre 76
Changement d'un balai d'essuie-vitre 78
Balayage automatique 79
 5SécuritéRecommandations générales liées
à la sécurité 80
Feux de détresse 80
Avertisseur sonore 81
Avertisseur sonore piéton (Hybride
rechargeable)
81
Urgence ou assistance 81
Système d'enregistrement des données
d'événements
83
Programme de stabilité électronique (ESC) 84
Ceintures de sécurité 86
Airbags 88
Capot actif 91
Sièges enfants 91
Désactivation de l'airbag frontal passager 94
Sièges enfants ISOFIX 94
Sièges enfants i-Size 95
Installation des sièges enfants 97
Sécurité enfants 100
 6ConduiteConseils de conduite 102
Démarrage / Arrêt du moteur 104
Démarrage des véhicules hybrides
rechargeables
104
Frein de stationnement électrique 106
Boîte de vitesses automatique 108
Active Suspension Control 111
Modes de conduite 11 2
Aide au démarrage en pente 11 4
Indicateur de changement de rapport 11 4
Stop & Start 11 5
Détection de sous-gonflage 11 6

12

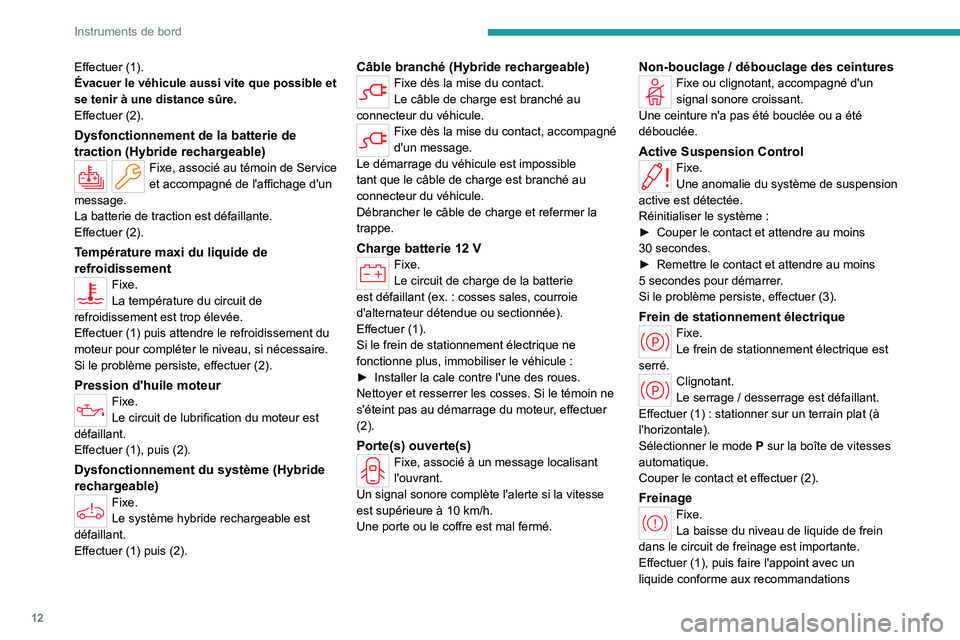

Instruments de bord
Effectuer (1).
Évacuer le véhicule aussi vite que possible et
se tenir à une distance sûre.
Effectuer (2).
Dysfonctionnement de la batterie de
traction (Hybride rechargeable)
Fixe, associé au témoin de Service
et accompagné de l'affichage d'un
message.
La batterie de traction est défaillante.
Effectuer (2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1) puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride
rechargeable)
Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride rechargeable)Fixe dès la mise du contact.
Le câble de charge est branché au
connecteur du véhicule.
Fixe dès la mise du contact, accompagné
d'un message.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1).
Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►

Installer la cale contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur

, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Un signal sonore complète l'alerte si la vitesse
est supérieure à 10
km/h.
Une porte ou le coffre est mal fermé.
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Active Suspension ControlFixe.
Une anomalie du système de suspension
active est détectée.
Réinitialiser le système
:
►

Couper le contact et attendre au moins
30


secondes.
►

Remettre le contact et attendre au moins
5


secondes pour démarrer.
Si le problème persiste, effectuer
(3).
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Sélectionner le mode

P
sur la boîte de vitesses
automatique.
Couper le contact et effectuer
(2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations

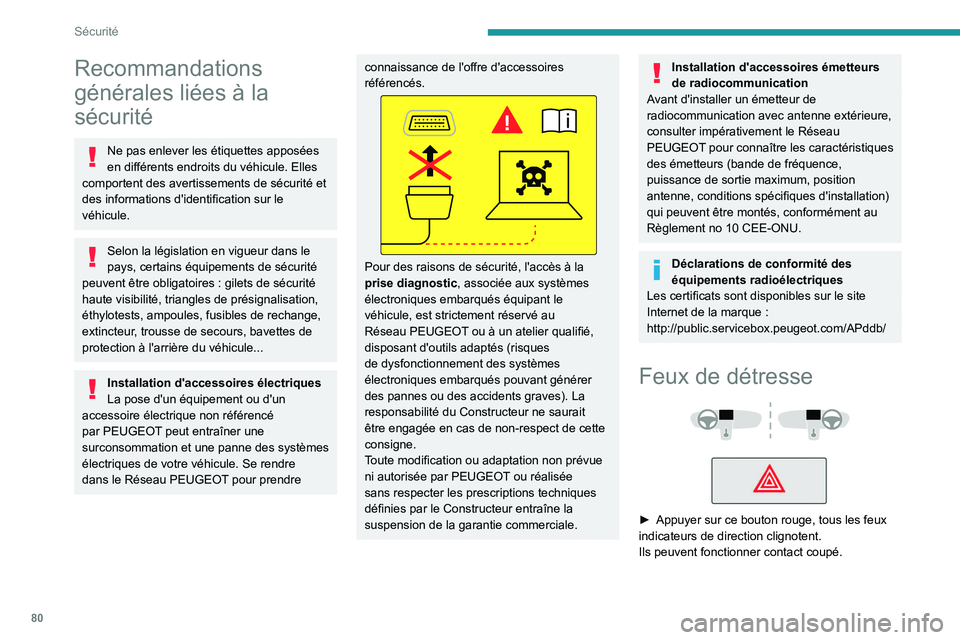

80
Sécurité
Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Installation d'accessoires électriques
La pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le Réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
Pour des raisons de sécurité, l'accès à la
prise diagnostic , associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
Réseau PEUGEOT ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
Toute modification ou adaptation non prévue
ni autorisée par PEUGEOT ou réalisée
sans respecter les prescriptions techniques
définies par le Constructeur entraîne la
suspension de la garantie commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le Réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément au
Règlement no
10 CEE-ONU.
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet de la marque
:
http://public.servicebox.peugeot.com/APddb/
Feux de détresse



► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Ils peuvent fonctionner contact coupé.

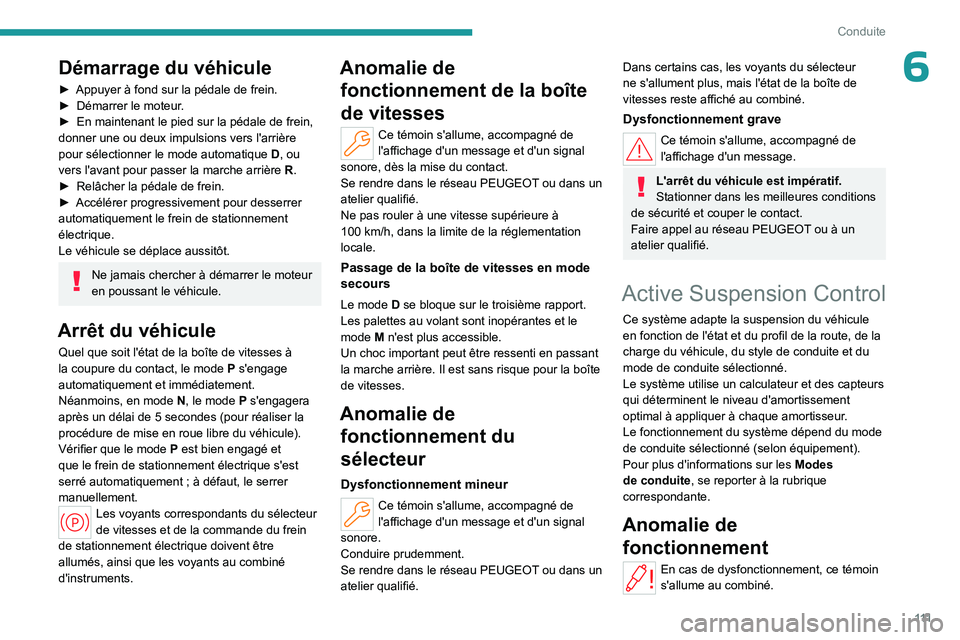

111
Conduite
6Démarrage du véhicule
► Appuyer à fond sur la pédale de frein.
► Démarrer le moteur .
►

En maintenant le pied sur la pédale de frein,
donner une ou deux impulsions vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant pour passer la marche arrière

R
.
►

Relâcher la pédale de frein.
►


Accélérer progressivement pour desserrer
automatiquement le frein de stationnement
électrique.
Le véhicule se déplace aussitôt.
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Arrêt du véhicule
Quel que soit l'état de la boîte de vitesses à
la coupure du contact, le mode P s'engage
automatiquement et immédiatement.
Néanmoins, en mode

N
, le mode P s'engagera
après un délai de 5
secondes (pour réaliser la
procédure de mise en roue libre du véhicule).
Vérifier que le mode

P
est bien engagé et
que le frein de stationnement électrique s'est
serré automatiquement
; à défaut, le serrer
manuellement.
Les voyants correspondants du sélecteur
de vitesses et de la commande du frein
de stationnement électrique doivent être
allumés, ainsi que les voyants au combiné
d'instruments.
Anomalie de fonctionnement de la boîte
de vitesses
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore, dès la mise du contact.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Ne pas rouler à une vitesse supérieure à
100

km/h, dans la limite de la réglementation
locale.
Passage de la boîte de vitesses en mode
secours
Le mode D se bloque sur le troisième rapport.
Les palettes au volant sont inopérantes et le
mode
M n'est plus accessible.
Un choc important peut être ressenti en passant
la marche arrière. Il est sans risque pour la boîte
de vitesses.
Anomalie de fonctionnement du
sélecteur
Dysfonctionnement mineur
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore.
Conduire prudemment.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Dans certains cas, les voyants du sélecteur
ne s'allument plus, mais l'état de la boîte de
vitesses reste affiché au combiné.
Dysfonctionnement grave
Ce témoin s'allume, accompagné de
l'affichage d'un message.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions
de sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Active Suspension Control
Ce système adapte la suspension du véhicule
en fonction de l'état et du profil de la route, de la
charge du véhicule, du style de conduite et du
mode de conduite sélectionné.
Le système utilise un calculateur et des capteurs
qui déterminent le niveau d'amortissement
optimal à appliquer à chaque amortisseur.
Le fonctionnement du système dépend du mode
de conduite sélectionné (selon équipement).
Pour plus d'informations sur les Modes
de conduite , se reporter à la rubrique
correspondante.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.

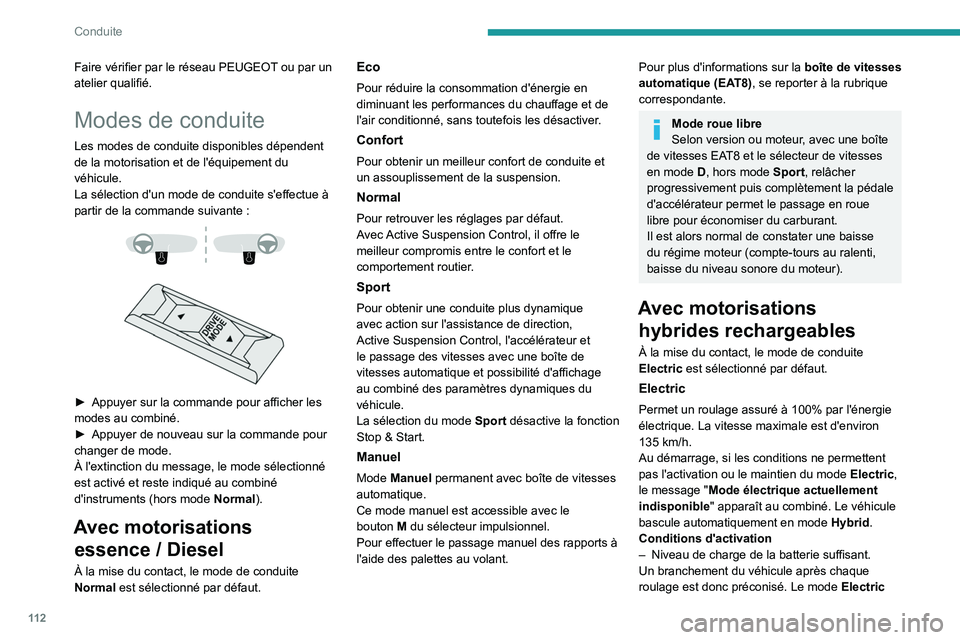

11 2
Conduite
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Modes de conduite
Les modes de conduite disponibles dépendent
de la motorisation et de l'équipement du
véhicule.
La sélection d'un mode de conduite s'effectue à
partir de la commande suivante :




► Appuyer sur la commande pour afficher les
modes au combiné.
►

Appuyer de nouveau sur la commande pour
changer de mode.
À l'extinction du message, le mode sélectionné
est activé et reste indiqué au combiné
d'instruments (hors mode Normal

).
Avec motorisations essence / Diesel
À la mise du contact, le mode de conduite
Normal est sélectionné par défaut.
Eco
Pour réduire la consommation d'énergie en
diminuant les performances du chauffage et de
l'air conditionné, sans toutefois les désactiver.
Confort
Pour obtenir un meilleur confort de conduite et
un assouplissement de la suspension.
Normal
Pour retrouver les réglages par défaut.
Avec Active Suspension Control, il offre le
meilleur compromis entre le confort et le
comportement routier.
Sport
Pour obtenir une conduite plus dynamique
avec action sur l'assistance de direction,
Active Suspension Control, l'accélérateur et
le passage des vitesses avec une boîte de
vitesses automatique et possibilité d'affichage
au combiné des paramètres dynamiques du
véhicule.
La sélection du mode Sport désactive la fonction
Stop & Start.
Manuel
Mode Manuel permanent avec boîte de vitesses
automatique.
Ce mode manuel est accessible avec le
bouton
M du sélecteur impulsionnel.
Pour effectuer le passage manuel des rapports à
l'aide des palettes au volant.
Pour plus d'informations sur la boîte de vitesses
automatique (EAT8), se reporter à la rubrique
correspondante.
Mode roue libre
Selon version ou moteur, avec une boîte
de vitesses
EAT8 et le sélecteur de vitesses
en mode
D, hors mode Sport, relâcher
progressivement puis complètement la pédale
d'accélérateur permet le passage en roue
libre pour économiser du carburant.
Il est alors normal de constater une baisse
du régime moteur (compte-tours au ralenti,
baisse du niveau sonore du moteur).
Avec motorisations hybrides rechargeables
À la mise du contact, le mode de conduite
Electric est sélectionné par défaut.
Electric
Permet un roulage assuré à 100% par l'énergie
électrique. La vitesse maximale est d'environ
135
km/h.
Au démarrage, si les conditions ne permettent
pas l'activation ou le maintien du mode Electric,
le message " Mode électrique actuellement
indisponible " apparaît au combiné. Le véhicule
bascule automatiquement en mode Hybrid.
Conditions d'activation
–

Niveau de charge de la batterie suffisant.
Un branchement du véhicule après chaque
roulage est donc préconisé. Le mode Electric

11 3
Conduite

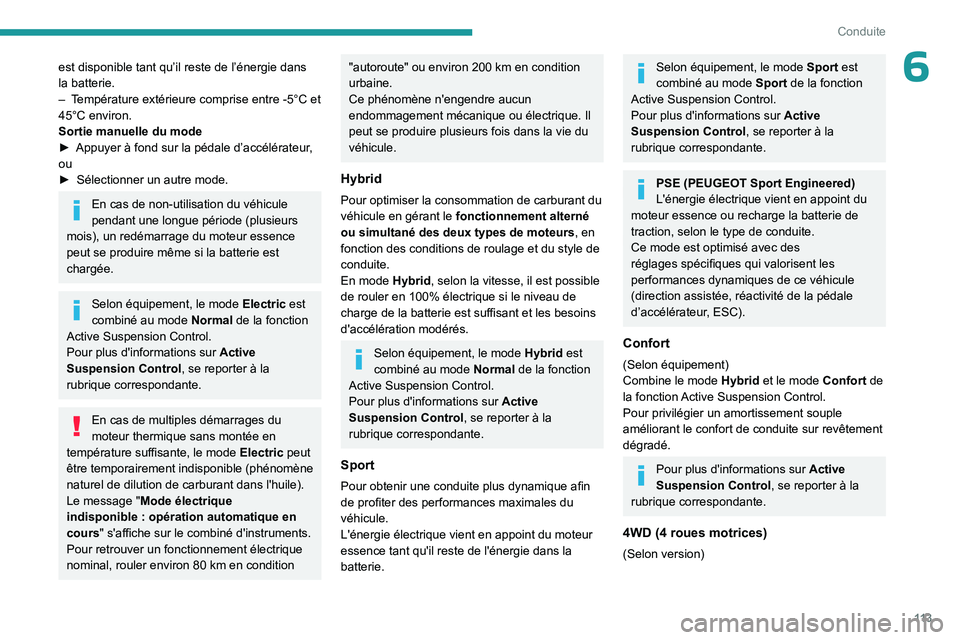

6est disponible tant qu’il reste de l’énergie dans
la batterie.
–
T
empérature extérieure comprise entre -5°C et
45°C environ.
Sortie manuelle du mode
►

Appuyer à fond sur la pédale d’accélérateur
,
ou
►

Sélectionner un autre mode.
En cas de non-utilisation du véhicule
pendant une longue période (plusieurs
mois), un redémarrage du moteur essence
peut se produire même si la batterie est
chargée.
Selon équipement, le mode Electric est
combiné au mode Normal de la fonction
Active Suspension Control.
Pour plus d'informations sur Active
Suspension Control , se reporter à la
rubrique correspondante.
En cas de multiples démarrages du
moteur thermique sans montée en
température suffisante, le mode Electric peut
être temporairement indisponible (phénomène
naturel de dilution de carburant dans l'huile).
Le message " Mode électrique
indisponible
: opération automatique en
cours" s'affiche sur le combiné d'instruments.
Pour retrouver un fonctionnement électrique
nominal, rouler environ 80
km en condition
"autoroute" ou environ 200 km en condition
urbaine.
Ce phénomène n'engendre aucun
endommagement mécanique ou électrique. Il
peut se produire plusieurs fois dans la vie du
véhicule.
Hybrid
Pour optimiser la consommation de carburant du
véhicule en gérant le fonctionnement alterné
ou simultané des deux types de moteurs , en
fonction des conditions de roulage et du style de
conduite.
En mode Hybrid, selon la vitesse, il est possible
de rouler en 100%
électrique si le niveau de
charge de la batterie est suffisant et les besoins
d'accélération modérés.
Selon équipement, le mode Hybrid est
combiné au mode Normal de la fonction
Active Suspension Control.
Pour plus d'informations sur Active
Suspension Control , se reporter à la
rubrique correspondante.
Sport
Pour obtenir une conduite plus dynamique afin
de profiter des performances maximales du
véhicule.
L'énergie électrique vient en appoint du moteur
essence tant qu'il reste de l'énergie dans la
batterie.
Selon équipement, le mode Sport est
combiné au mode Sport de la fonction
Active Suspension Control.
Pour plus d'informations sur Active
Suspension Control , se reporter à la
rubrique correspondante.
PSE (PEUGEOT Sport Engineered)
L'énergie électrique vient en appoint du
moteur essence ou recharge la batterie de
traction, selon le type de conduite.
Ce mode est optimisé avec des
réglages spécifiques qui valorisent les
performances dynamiques de ce véhicule
(direction assistée, réactivité de la pédale
d’accélérateur, ESC).
Confort
(Selon équipement)
Combine le mode Hybrid et le mode Confort de
la fonction Active Suspension Control.
Pour privilégier un amortissement souple
améliorant le confort de conduite sur revêtement
dégradé.
Pour plus d'informations sur Active
Suspension Control , se reporter à la
rubrique correspondante.
4WD (4 roues motrices)
(Selon version)

133
Conduite
6Activation / Désactivation



► Avec le Régulateur de vitesse adaptatif
avec fonction Stop & Go activé, appuyer sur ce
bouton.
L'action est confirmée par
:
–

L'allumage vert du voyant du bouton.
–


L'affichage du pictogramme ci-après au
combiné d'instruments.
Au combiné, la couleur du pictogramme dépend
de l'état de fonctionnement du système

:
(couleur grise)
Au moins une des conditions de
fonctionnement n'est pas remplie, le système est
en pause.
(couleur verte)
Toutes les conditions de fonctionnement
sont remplies, le système est actif.
(couleur orange)
Dysfonctionnement du système
Si le conducteur ne souhaite plus bénéficier
durablement du système, il peut le désactiver en
appuyant de nouveau sur le bouton.
Le voyant du bouton s'éteint et le pictogramme
disparaît au combiné.
L'état de la fonction est mémorisé à la
coupure du contact.
Régulation
Le conducteur doit tenir correctement le volant.
Dès que la régulation s'active, le pictogramme
s'affiche en vert
: par de petites actions sur la
direction, le système dirige le véhicule et le
maintient à la position choisie par le conducteur,
dans la voie de circulation. Cette position n'est
pas nécessairement le centre de la voie.
Le conducteur perçoit les mouvements du
volant.
À tout instant, il peut modifier la position du
véhicule en intervenant sur le volant, ce qui
suspend la fonction. Le conducteur positionne le
véhicule où il le souhaite dans la voie. Dès qu'il
estime que la position du véhicule lui convient,
il la maintient jusqu’à réactivation de la fonction.
Le système reprend le contrôle en régulant sur la
nouvelle position définie.
Mise en pause / Suspension
du système
Le conducteur doit intervenir dès qu'il
estime que les conditions de circulation
ou l'état de la chaussée le nécessitent, par
action sur le volant, pour la suspension
temporaire du système. Toute intervention sur
la pédale de frein qui entraîne la mise en
pause du Régulateur de vitesse adaptatif va
également entraîner la mise en pause du
système.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant, il
déclenche une série d'alertes progressives
puis, en l'absence de réaction du conducteur,
il se désactive.
Après une suspension due au relâchement prolongé de l'effort de
maintien du volant, il est impératif de réactiver
la fonction en appuyant de nouveau sur le
bouton.
Mise en pause automatique
– Déclenchement de l'ESC.
– Perte prolongée de la détection d'une des
délimitations de la voie. Dans ce cas, la fonction
d'Alerte active de franchissement involontaire
de ligne peut prendre le relais et le système
se réactivera dès que les conditions de
fonctionnement seront à nouveau remplies.
Sur action du conducteur : suspension
– Activation des feux indicateurs de direction.
– Roulage en dehors des limites de la voie.
–

T
enue trop ferme du volant ou action
dynamique sur le volant.
–

Action sur la pédale de frein (mise en
pause jusqu'à réactivation du régulateur) ou
d'accélérateur (suspension pendant la durée de
l'appui sur la pédale).

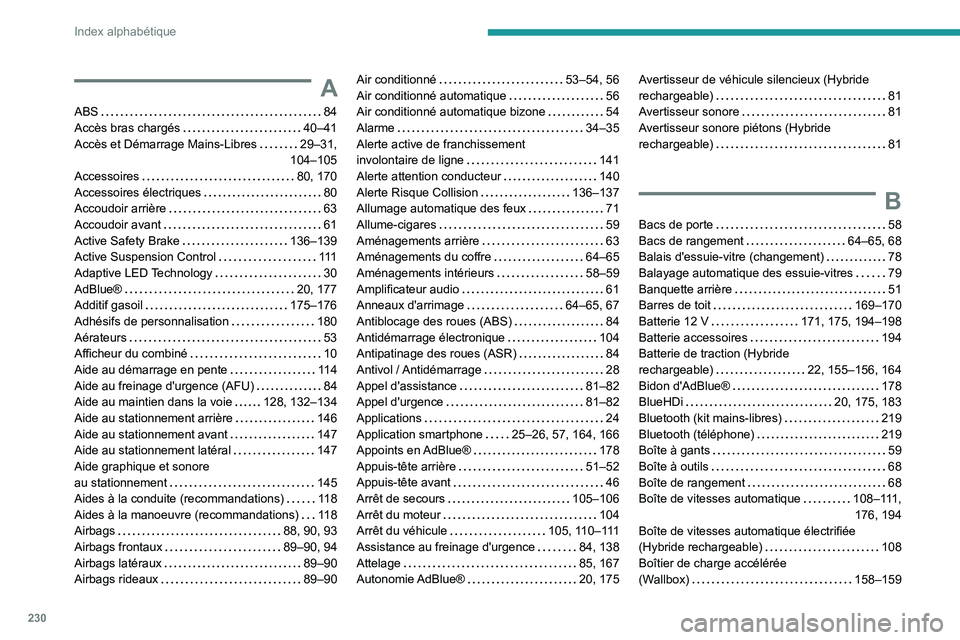

230
Index alphabétique
A
ABS 84
Accès bras chargés
40–41
Accès et Démarrage Mains-Libres

29–31,
104–105
Accessoires

80, 170
Accessoires électriques

80
Accoudoir arrière

63
Accoudoir avant

61
Active Safety Brake

136–139
Active Suspension Control

111
Adaptive LED Technology

30
AdBlue®

20, 177
Additif gasoil

175–176
Adhésifs de personnalisation

180
Aérateurs

53
Afficheur du combiné

10
Aide au démarrage en pente

11 4
Aide au freinage d'urgence (AFU)

84
Aide au maintien dans la voie

128, 132–134
Aide au stationnement arrière

146
Aide au stationnement avant

147
Aide au stationnement latéral

147
Aide graphique et sonore
au stationnement

145
Aides à la conduite (recommandations)

11 8
Aides à la manoeuvre (recommandations)

11 8
Airbags

88, 90, 93
Airbags frontaux

89–90, 94
Airbags latéraux

89–90
Airbags rideaux

89–90
Air conditionné 53–54, 56
Air conditionné automatique
56
Air conditionné automatique bizone

54
Alarme

34–35
Alerte active de franchissement
involontaire de ligne

141
Alerte attention conducteur

140
Alerte Risque Collision

136–137
Allumage automatique des feux

71
Allume-cigares

59
Aménagements arrière

63
Aménagements du coffre

64–65
Aménagements intérieurs

58–59
Amplificateur audio

61
Anneaux d'arrimage

64–65, 67
Antiblocage des roues (ABS)

84
Antidémarrage électronique

104
Antipatinage des roues (ASR)

84
Antivol / Antidémarrage

28
Appel d'assistance

81–82
Appel d'urgence

81–82
Applications

24
Application smartphone

25–26, 57, 164, 166
Appoints en AdBlue®

178
Appuis-tête arrière

51–52
Appuis-tête avant

46
Arrêt de secours

105–106
Arrêt du moteur

104
Arrêt du véhicule

105, 110–111
Assistance au freinage d'urgence

84, 138
Attelage

85, 167
Autonomie AdBlue®

20, 175Avertisseur de véhicule silencieux (Hybride
rechargeable)
81
Avertisseur sonore

81
Avertisseur sonore piétons (Hybride
rechargeable)

81
B
Bacs de porte 58
Bacs de rangement
64–65, 68
Balais d'essuie-vitre (changement)

78
Balayage automatique des essuie-vitres

79
Banquette arrière

51
Barres de toit

169–170
Batterie 12 V

171, 175, 194–198
Batterie accessoires

194
Batterie de traction (Hybride
rechargeable)

22, 155–156, 164
Bidon d'AdBlue®

178
BlueHDi

20, 175, 183
Bluetooth (kit mains-libres)

219
Bluetooth (téléphone)

219
Boîte à gants

59
Boîte à outils

68
Boîte de rangement

68
Boîte de vitesses automatique

108–111, 176, 194
Boîte de vitesses automatique électrifiée
(Hybride rechargeable)

108
Boîtier de charge accélérée
(Wallbox)

158–159
