2023 PEUGEOT 408 Instrukcja obsługi (in Polish)

175
W razie awarii
8Trójkąt ostrzegawczy
Ten odblaskowy element z możliwością rozkładania
umieszcza się na poboczu drogi w przypadku awarii
lub uszkodzenia pojazdu.
Przed wyjściem z pojazduWłączyć światła awaryjne i założyć
kamizelkę ochronną w celu złożenia i
umieszczenia trójkąta.
Schowek
W schowku pod wykładziną bagażnika znajduje się
komora.
Montaż i ustawianie trójkąta

W przypadku wersji oryginalnie wyposażonych w
trójkąt należy zapoznać się z powyższym rysunkiem.
W przypadku innych wersji postępować w sposób
opisany w instrukcji montażu dostarczonej z
trójkątem.
► Ustawić trójkąt za samochodem zgodnie z
obowiązującymi przepisami.
Narzędzia pokładowe
Jest to zestaw narzędzi dostarczony wraz z
samochodem.
Jego zawartość zależy od wyposażenia samochodu:
–

Zestaw do prowizorycznej naprawy opony
.
–

Koło zapasowe.
Narzędzia są dostosowane do danego samochodu i mogą się różnić w zależności
od wyposażenia.
Nie należy ich używać do innych celów.
Dostęp do narzędzi

Zestaw narzędzi znajduje się w bagażniku, pod
podłogą.
Aby uzyskać dostęp:
►

Otworzyć bagażnik.
►


Odchylić całkowicie składaną wykładzinę

bagażnika, ciągnąc za uchwyt.
Pojazdy z zestawem do prowizorycznej
naprawy opon


Pojazdy z kołem zapasowym

Podnośnika należy używać wyłącznie w celu zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Nie należy używać innego podnośnika niż
dostarczony z samochodem.
Jeżeli samochód nie jest wyposażony w
oryginalny podnośnik, należy się skontaktować
z ASO sieci PEUGEOT lub z
warsztatem

176
W razie awarii
specjalistycznym, aby zaopatrzyć się w
podnośnik przewidziany przez producenta.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Lista narzędzi

1.Klin do unieruchamiania samochodu (W
zależności od wyposażenia)
2. Nasadka do śrub antykradzieżowych
(umieszczona w schowku w desce rozdzielczej)
(W zależności od wyposażenia)
Umożliwia dopasowanie klucza do demontażu
koła do specjalnych śrub przeciwkradzieżowych.
3. Demontowany zaczep holowniczy
Więcej informacji na temat holowania samochodu
i używania zaczepu holowniczego zawiera
odpowiedni rozdział.
Pojazdy z zestawem do prowizorycznej
naprawy opon


4. Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy ogumienia znajduje się
w odpowiednim rozdziale.
Pojazdy z kołem zapasowym

5. Klucz do demontażu kół
Umożliwia wykręcenie śrub mocujących koło.
6. Podnośnik z korbką
Służy do podnoszenia samochodu.
7. Narzędzie do demontażu nakładek ozdobnych
ze śrub kół (w zależności od wyposażenia)
Służy do demontażu kołpaków z kół z felgami
stalowymi lub osłony środkowej śruby z kół z
felgami aluminiowymi.
Więcej informacji na temat koła zapasowego
zawiera odpowiedni rozdział.
Zestaw do prowizorycznej
naprawy opony
Ten link prowadzi do filmów z objaśnieniami: http://q-r.to/bagGl9
Zestaw składający się ze sprężarki i pojemnika ze
środkiem uszczelniającym umożliwia tymczasową
naprawę opony, aby kierowca mógł dojechać do
najbliższego zakładu wulkanizacyjnego.
Zestaw może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony w
obszarze bieżnika.

177
W razie awarii
8Układ elektryczny pojazdu pozwala na podłączenie sprężarki do zasilania 12 V na
czas umożliwiający naprawę opony w przypadku
jej przebicia.
Sprężarkę można podłączać wyłącznie do gniazda 12 V z przodu samochodu.
Więcej informacji na temat narzędzi pokładowych zawiera odpowiedni rozdział.
Na tej etykiecie widnieje ciśnienie pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na temat
tej etykiety, zawiera odpowiedni punkt.
W przypadku korekty ciśnienia w jednej
bądź kilku oponach należy wykonać
inicjalizację układu wykrywania
niedopompowania opon.
Więcej informacji na temat wykrywania
niskiego ciśnienia w ogumieniu znajduje się w
odpowiednim rozdziale.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie będzie

utrudniał ruchu drogowego i włączyć hamulec
postojowy.
►

Zastosować się do instrukcji bezpieczeństwa

(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.) zgodnie
z przepisami obowiązującymi w kraju, w którym
odbywa się jazda.
►

W

yłączyć zapłon.


► Zdjąć przezroczysty korek z pojemnika ze
środkiem uszczelniającym.
►

Przed zamontowaniem pojemnika ze środkiem

uszczelniającym na sprężarce należy podnieść
pokrywę.
►

Odwrócić pojemnik ze środkiem uszczelniającym

i wkręcić go o ćwierć obrotu do sprężarki.
► Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Rozwinąć przewód schowany pod sprężarką.
► Podłączyć przewód sprężarki do zaworu
naprawianej opony i mocno go dokręcić.
►

Sprawdzić, czy przełącznik sprężarki jest

ustawiony w położeniu „O ”.
►

Rozwinąć całkowicie przewód elektryczny

schowany pod sprężarką.
►

Włożyć
wtyczkę elektryczną sprężarki do gniazda
12
V samochodu.
► Nakleić naklejkę z
ograniczeniem prędkości.
Naklejkę z ograniczeniem prędkości należy nakleić wewnątrz samochodu, w polu
widzenia kierowcy, aby przypominała, że jedno
koło jest naprawione tymczasowo.
►

Włączyć zapłon.

178
W razie awarii

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „I ”, i poczekać, aż ciśnienie w oponie
osiągnie wartość 2
bar. Środek uszczelniający
wtryskiwany jest do opony pod ciśnieniem. W trakcie
tej operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
Jeżeli po upływie około 7 minut nie uda się
uzyskać ciśnienia 2 bar, opony nie można
naprawić. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym,
aby uzyskać pomoc.
►

Przestawić przełącznik w położenie „
O”.
►

W

yjąć wtyczkę elektryczną sprężarki z gniazda
12

V samochodu.
►

Odłączyć zestaw
.
►

Założyć korek na zawór
.
►

Odłączyć i schować pojemnik ze środkiem

uszczelniającym.
Środek uszczelniający jest szkodliwy w przypadku połknięcia i drażniący dla oczu.
Środek należy przechowywać w miejscu
niedostępnym dla dzieci.
Termin przydatności do użycia środka
uszczelniającego podano na pojemniku.
Zużytego pojemnika nie należy wyrzucać
gdziekolwiek – należy go przekazać do ASO
sieci PEUGEOT albo do firmy zajmującej się
utylizacją.
Należy pamiętać o zaopatrzeniu się w nowy
pojemnik w ASO sieci PEUGEOT albo w
warsztacie specjalistycznym.


► Niezwłocznie przejechać ok. 5 kilometrów z
niewielką prędkością (między 20 a 60 km/h), aby
uszczelnić przebicie.
►

Zatrzymać się i za pomocą zestawu

czy nie spada ciśnienie powietrza•

Jeżeli

ciśnienie w oponie jest nieprawidłowe, należy
skontaktować się z ASO sieci PEUGEOT w celu
wymiany opony.
•

Jeżeli ciśnienie w oponie jest prawidłowe,

należy ponownie przejechać ok. 5
kilometrów
z niewielką prędkością (między 20 a 60
km/h),
zatrzymać się, a następnie ponownie sprawdzić
ciśnienie w oponie za pomocą zestawu w celu
potwierdzenia naprawy opony.
Podczas jazdy z oponą naprawioną za pomocą zestawu tego typu nie wolno
przekraczać prędkości 80 km/h. Maksymalny
dystans to 200 km.
Skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym w celu sprawdzenia
naprawy i wymiany opony.
Kontrola/uzupełnianie
ciśnienia w oponach
Sprężarki bez środka uszczelniającego można
używać do sprawdzania, a w razie potrzeby
dostosowywania ciśnienia w oponach.
►

Zdjąć korek z zaworu opony i odłożyć go w

czyste miejsce.
►

Rozwinąć przewód schowany pod sprężarką.
►


Podłączyć przewód do zaworu opony i mocno

dokręcić.
►

Sprawdzić, czy przełącznik sprężarki jest

ustawiony w położeniu „O ”.
►

Rozwinąć całkowicie przewód elektryczny

schowany pod sprężarką.
►

Włożyć
wtyczkę elektryczną sprężarki do gniazda
12
V samochodu.
►

Włączyć zapłon.
►


Włączyć sprężarkę, przestawiając przełącznik

do położenia „I ” i pompować, aż ciśnienie w oponie
osiągnie wartość wskazaną na etykiecie. Aby
zmniejszyć ciśnienie powietrza w oponie, nacisnąć
czarny przycisk na przewodzie sprężarki przy
przyłączu zaworu.
Jeżeli po upływie 7 minut nie uda się
uzyskać ciśnienia 2 bar, oznacza to, że

179
W razie awarii
8opona jest uszkodzona. Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym, aby uzyskać pomoc.
►

Po osiągnięciu właściwego ciśnienia przestawić

przełącznik do położenia „O ”.
►

Odłączyć i schować zestaw
.
►

Założyć korek na zawór
.
Koło zapasowe
Ten link prowadzi do filmów z objaśnieniami: http://q-r.to/bagGl9
Więcej informacji na temat narzędzi pokładowych zawiera odpowiedni rozdział.
Wyciąganie koła zapasowego

Koło zapasowe znajduje się w bagażniku, pod
podłogą.
Aby dowiedzieć się, jak uzyskać dostęp koła
zapasowego, należy zapoznać się z punktem
Zestaw narzędzi.
Zależnie od wersji koło zapasowe jest pełnowymiarowym kołem z felgą (stalową
albo aluminiową) lub kołem typu dojazdowego.
Demontaż koła zapasowego

► Odkręcić środkową nakrętkę.
► W ymontować element mocujący (nakrętkę i
śrubę).
►

Podnieść koło zapasowe do siebie, chwytając

za tył.
►

W
yjąć koło z bagażnika.
Chowanie koła zapasowego
Przebitego koła nie można umieścić pod podłogą bagażnika.


► Umieścić koło zapasowe w jego wnęce.
► Odkręcić o kilka obrotów nakrętkę na śrubie.
►

Umieścić mocowanie (nakrętkę i śrubę) pośrodku

koła.


► Dokręcić odpowiednio środkową nakrętkę, aby
przymocować koło.
►

Włożyć z powrotem skrzynkę z narzędziami w

środek koła i ją przypiąć.
Demontaż koła
Parkowanie samochodu Zatrzymać pojazd w miejscu, gdzie nie
będzie utrudniać ruchu: podłoże powinno być
płaskie, stabilne i nieśliskie.

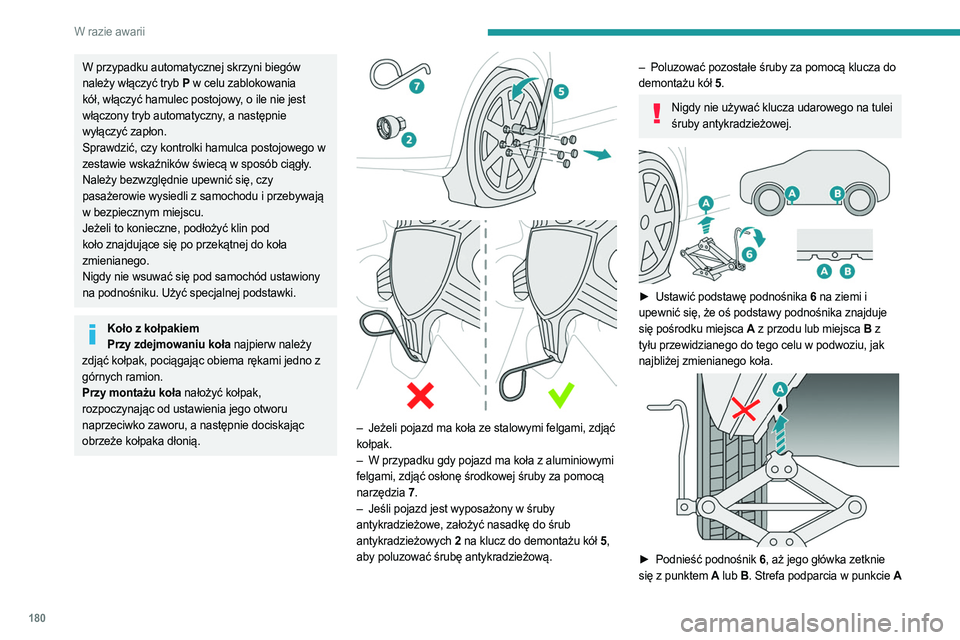

180
W razie awarii
W przypadku automatycznej skrzyni biegów
należy włączyć tryb P w celu zablokowania
kół, włączyć hamulec postojowy, o ile nie jest
włączony tryb automatyczny, a następnie
wyłączyć zapłon.
Sprawdzić, czy kontrolki hamulca postojowego w
zestawie wskaźników świecą w sposób ciągły.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu i przebywają
w bezpiecznym miejscu.
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód ustawiony
na podnośniku. Użyć specjalnej podstawki.
Koło z kołpakiem Przy zdejmowaniu koła najpierw należy
zdjąć kołpak, pociągając obiema rękami jedno z
górnych ramion.
Przy montażu koła nałożyć kołpak,
rozpoczynając od ustawienia jego otworu
naprzeciwko zaworu, a następnie dociskając
obrzeże kołpaka dłonią.




– Jeżeli pojazd ma koła ze stalowymi felgami, zdjąć
kołpak.
–

W przypadku gdy pojazd ma koła z aluminiowymi

felgami, zdjąć osłonę środkowej śruby za pomocą
narzędzia 7 .
–

Jeśli pojazd jest wyposażony w śruby

antykradzieżowe, założyć nasadkę do śrub
antykradzieżowych 2 na klucz do demontażu kół 5 ,
aby poluzować śrubę antykradzieżową.
– Poluzować pozostałe śruby za pomocą klucza do
demontażu kół 5.
Nigdy nie używać klucza udarowego na tulei
śruby antykradzieżowej.


► Ustawić podstawę podnośnika 6 na ziemi i
upewnić się, że oś podstawy podnośnika znajduje
się pośrodku miejsca
A z przodu lub miejsca
B z
tyłu przewidzianego do tego celu w podwoziu, jak
najbliżej zmienianego koła.


► Podnieść podnośnik 6, aż jego główka zetknie
się z punktem A
lub B. Strefa podparcia w punkcie
A

181
W razie awarii
8lub B pojazdu musi być prawidłowo wsunięta w
środkową część główki podnośnika.
►

Podnosić samochód do momentu uzyskania

wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Zwracać uwagę, aby podnośnik był stabilny. Jeżeli podłoże jest śliskie lub miękkie,
podnośnik może ześliznąć się lub opaść, co grozi
odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod punktami
A
lub B i dopilnować, aby główka podnośnika była
prawidłowo wycentrowana pod strefą podparcia
samochodu. W przeciwnym razie można
uszkodzić samochód i/lub podnośnik może opaść
– grozi to zranieniem!


► Wykręcić śruby i odłożyć je w czyste miejsce.
► Zdjąć koło.

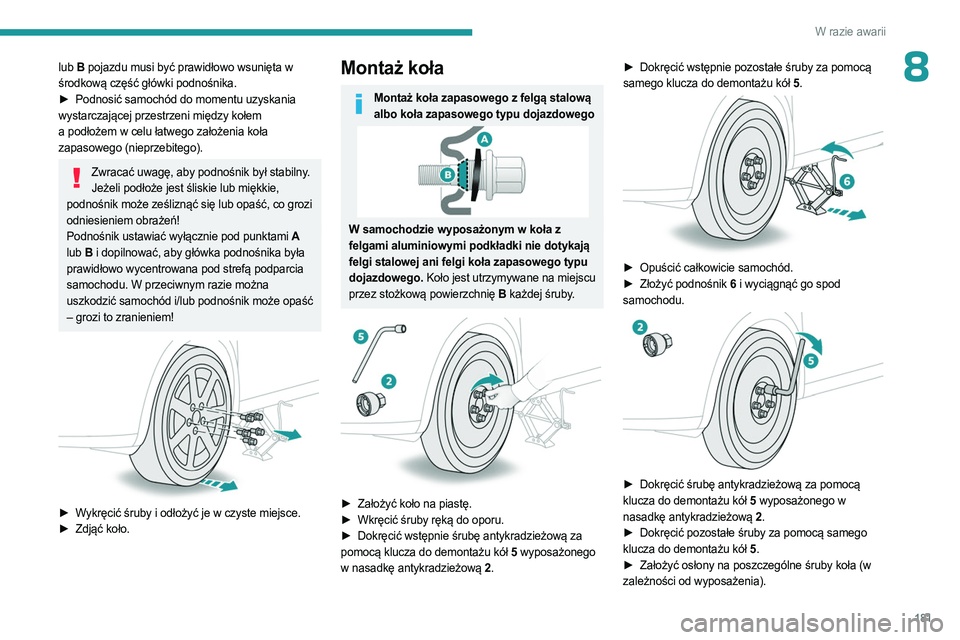

Montaż koła
Montaż koła zapasowego z felgą stalową albo koła zapasowego typu dojazdowego
W samochodzie wyposażonym w koła z
felgami aluminiowymi podkładki nie dotykają
felgi stalowej ani felgi koła zapasowego typu
dojazdowego. Koło jest utrzymywane na miejscu
przez stożkową powierzchnię B każdej śruby.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową za

pomocą klucza do demontażu kół 5 wyposażonego
w nasadkę antykradzieżową 2 .►

Dokręcić wstępnie pozostałe śruby za pomocą

samego klucza do demontażu kół 5 .


► Opuścić całkowicie samochód.
► Złożyć podnośnik 6 i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5 wyposażonego w
nasadkę antykradzieżową 2 .
►

Dokręcić pozostałe śruby za pomocą samego

klucza do demontażu kół 5 .
►

Założyć osłony na poszczególne śruby koła (w

zależności od wyposażenia).

182
W razie awarii
► Schować narzędzia.
Po zmianie koła
Przebitego koła nie można przechowywać w miejscu
przewidzianym na koło zapasowe. Należy umieścić
je w bagażniku.
Z kołem zapasowym typu „dojazdowego”
Należy wyłączyć niektóre funkcje wspomagania
jazdy (Active Safety Brake, Tempomat
adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h, lub
maksymalnej odległości, tj. 80
km.
Jazda z zamontowanym więcej niż jednym kołem
zapasowym typu dojazdowego jest zabroniona.
Udać się do ASO sieci PEUGEOT lub do warsztatu specjalistycznego.
Należy zlecić sprawdzenie dokręcenia śrub koła
zapasowego i skontrolowanie ciśnienia w oponie.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy opona może
być naprawiona, czy musi być wymieniona.
Wymiana żarówki
W określonych warunkach atmosferycznych (takich jak niska temperatura lub wilgotność)
na wewnętrznej powierzchni kloszy reflektorów i
świateł tylnych może pojawić się zaparowanie, co
jest normalnym zjawiskiem. Zaparowanie ustąpi
w ciągu kilku minut od włączenia świateł.
Nigdy nie patrzeć na wiązkę świateł w technologii LED ze zbyt małej odległości
– ryzyko poważnego uszkodzenia wzroku!


Reflektory mają klosz z poliwęglanu pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub szorstką

ściereczką ani środkami czyszczącymi lub
rozpuszczalnikami.
–

Używać gąbki i wody z mydłem lub środka o

obojętnym pH.
–

W przypadku korzystania z myjki ciśnieniowej

w celu usunięcia silnych zabrudzeń nie należy
zbyt długo kierować strumienia wody na lampy
oraz ich oprawy, aby nie uszkodzić ich warstw
ochronnych ani uszczelek.
Reflektory i światła LED
W zależności od wersji są to następujące reflektory/
światła:
–

Reflektory w technologii LED.
–


Reflektory w technologii Full LED
–


Odsadzone światła dzienne/pozycyjne/
kierunkowskazy

.
–

Kierunkowskazy boczne
–


Lampki boczne
–


Światła stop.
–


Światła tylne w technologii Full LED
–


Światła tylne w technologii LED.
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
Wymiana żarówki tego typuSkontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi to
porażeniem prądem!
