2022 YAMAHA YZF-R1M Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-25
7
Voorrem
Achterrem
Naarmate de remblokken afslijten, zal het
remvloeistofniveau gele idelijk verder dalen. 
Een laag remvloeistofniveau kan dui-
den op versleten remblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.
 Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.
WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
 Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
 Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.
 Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg. 
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
 Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
UPPER
LOWER
1
UPPER
LOWER
1
UB3LD1D0.book Page 25 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-26
7
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn. Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU2277G
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de ketting als
volgt bij als deze niet correct is. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiële onderdelen
van de machine en kan resulteren in
overslaan of breken van de ketting.
Als de spanning van de aandrijfket-
ting meer dan 35.0 mm (1.38 in) be-
draagt, kan de ketting het frame, de
achterbrug en andere delen be-
schadigen. Houd om dit te voorko-
men de kettingspanning binnen de
gespecificeerde waarden.
[DCA17791]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
1. Spanning aandrijfketting
1
Spanning aandrijfketting:25.0–35.0 mm (0.98–1.38 in)
UB3LD1D0.book Page 26 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-27
7

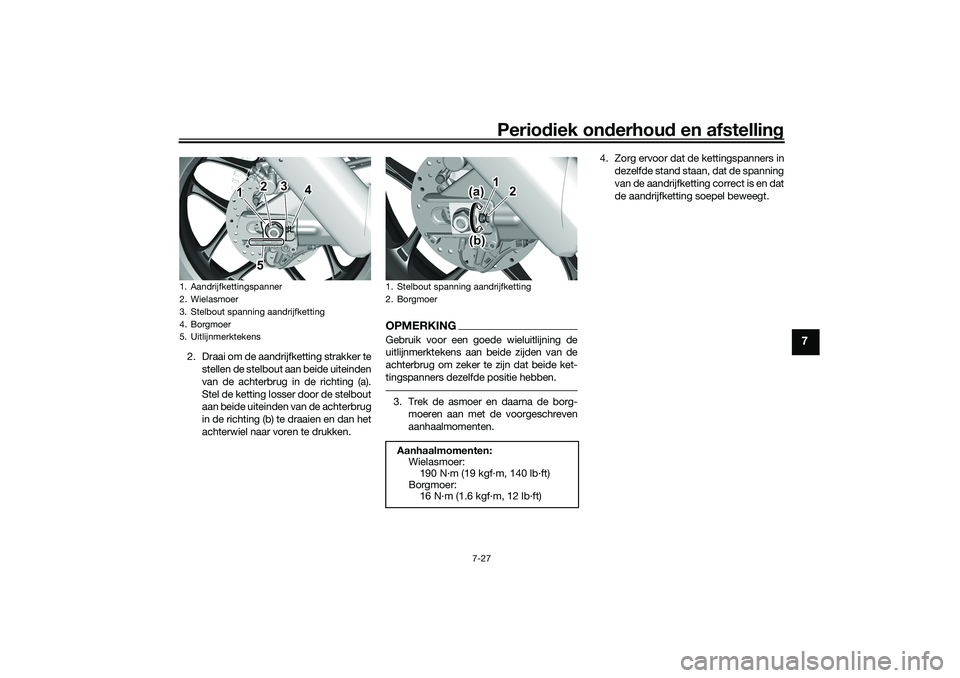

2. Draai om de aandrijfketting strakker testellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.3. Trek de asmoer en daarna de borg-moeren aan met de voorgeschreven
aanhaalmomenten. 4. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5 3
1 2
4
1. Stelbout spanning aandrijfketting
2. Borgmoer
Aanhaalmomenten:
Wielasmoer:
190 N·m (19 kgf·m, 140 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
UB3LD1D0.book Page 27 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-28
7
DAU23027
De aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met een aan-drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig de
aandrijfketting niet met stoomreini-
gers, hogedrukreinigers of onge-
schikte oplosmiddelen om schade
aan de O-ringen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng geen
motorolie of andere smeermiddelen aan op de aandrijfketting, deze kun-
nen stoffen bevatten die de O-rin-
gen kunnen beschadigen.
[DCA11112]
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de bewe-
ging van kabels. Vervang beschadigde
kabels zo snel mogelijk om onveilige
omstandigheden te voorkomen.
[DWA10712]
Aanbevolen smeermiddel: Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB3LD1D0.book Page 28 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-29
7
DAU82490
Gasgreep controleren en smerenDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet het gaskabelhuis door een
Yamaha dealer worden gesmeerd volgens de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU88560
Rempedaal en schakelpedaal
controleren en smerenDe werking van het re m- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpedaal
Aanbevolen smeermiddelen: Rempedaal:
Lithiumvet
Schakelpedaal: Molybdeenvet
UB3LD1D0.book Page 29 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-30
7
DAU23144
Rem- en koppelingshendels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
DAU23203
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddelen: Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
UB3LD1D0.book Page 30 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-31
7
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
Aanbevolen smeermiddel:Lithiumvet
UB3LD1D0.book Page 31 Tuesday, August 10, 2021 7:20 AM

Periodiek onderhoud en afstelling
7-32
7
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.1. Breng het voorwiel van de grond. (Zie
pagina 7-37.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU68231
AccuLET OP
DCA22960
Gebruik uitsluitend de gespecificeerde
originele YAMAHA-accu. Bij gebruik van
een andere accu kan de IMU uitvallen,
waardoor de motor afslaat. De accu bevindt zich onder het zadel. (Zie
pagina 4-38.)LET OP
DCA22970
De IMU bevindt zich onder de accu. De
IMU bevat geen onderdelen die door de
gebruiker kunnen worden onderhouden1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
3
1
2
UB3LD1D0.book Page 32 Tuesday, August 10, 2021 7:20 AM
