Entretien périodique et réglage
7-23
7
FAU67342
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Déposer le carénage B. (Voir page 7-10.)
3. Desserrer le contre-écrou situé plus
vers le bas du câble d’embrayage.
4. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b). 5. Serrer le contre-écrou.
6. Reposer le carénage.
1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayageGarde du levier d’embrayage : 10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Contre-

Entretien périodique et réglage
7-24
7
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne doi-
vent être réparés que par un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le
1. Garde nulle au levier de frein
1
1. Indicateur d

Entretien périodique et réglage
7-25
7
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292

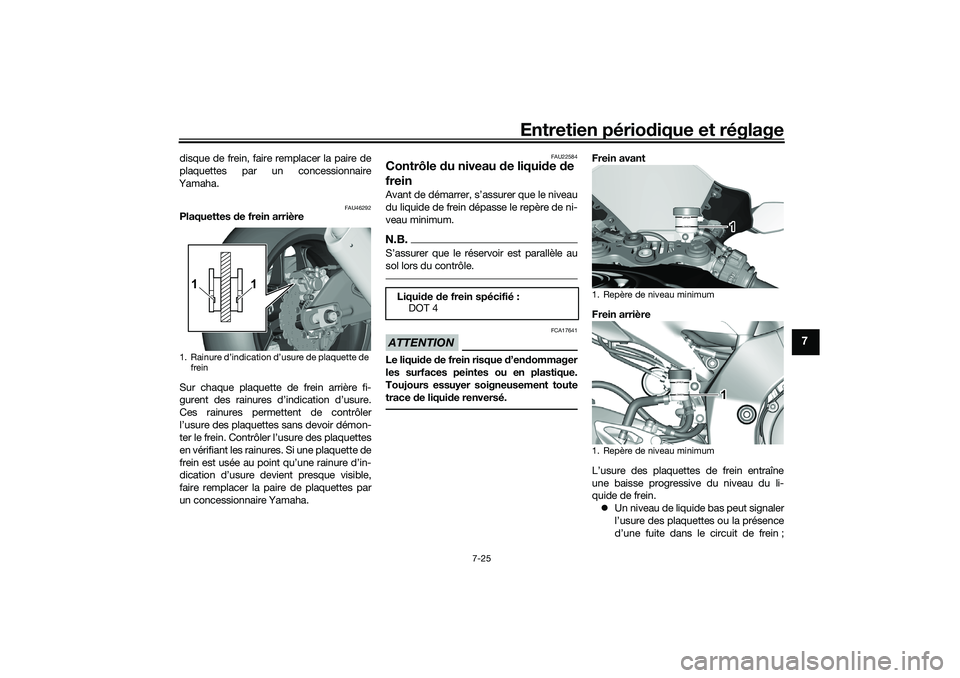

Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
FAU22584
Contrôle du niveau de liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum.N.B.S’assurer que le réservoir est parallèle au
sol lors du contrôle.ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.
Frein avant
Frein arrière
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein.  Un niveau de liquide bas peut signaler
l’usure des plaquettes ou la présence
d’une fuite dans le circuit de frein ;
1. Rainure d’indication d’usure de plaquette de
frein
1
1
Liquide de frein spécifié :DOT 4
1. Repère de niveau minimum
1. Repère de niveau minimum
UPPER
LOWER
1
UPPER
LOWER
1
UB3LF1F0.book Page 25 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-26
7
s’assurer dès lors de contrôler l’usure
des plaquettes ainsi que l’étanchéité
du circuit de frein.
 Si le niveau du liquide de frein diminue
soudainement, faire contrôler le véhi-
cule par un concessionnaire Yamaha
avant de reprendre la route.AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
 Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
 Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible. 
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide de
frein. En effet, l’eau abaisserait net-
tement le point d’ébullition du li-
quide et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
FAU22734
Changement du li quide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
 Joints de frein : tous les 2 ans
 Durites de frein : tous les 4 ans
UB3LF1F0.book Page 26 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-27
7
FAU22762

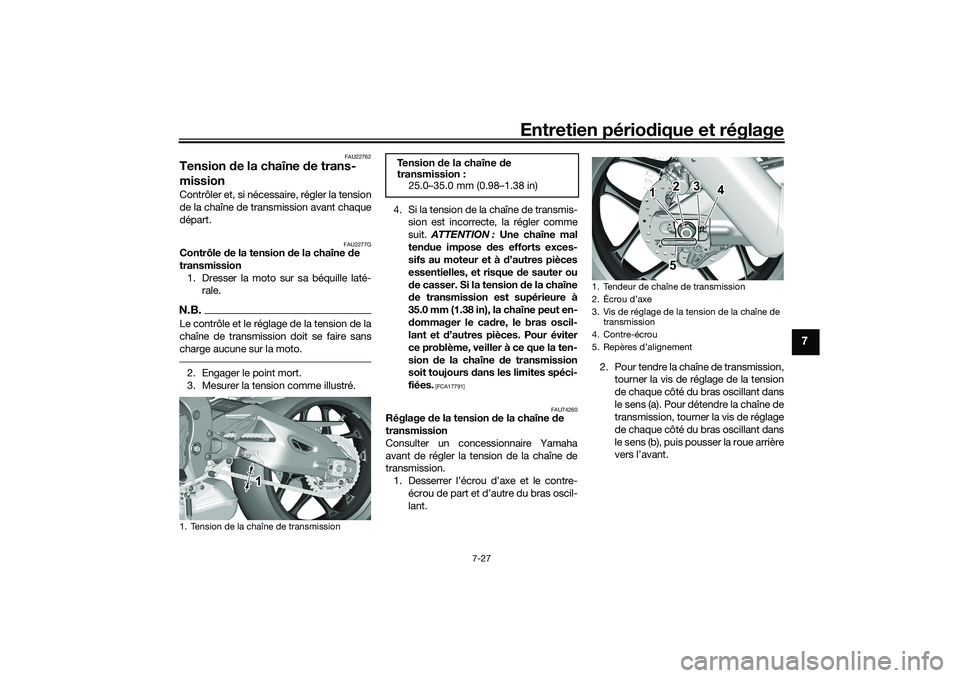

Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU2277G
Contrôle de la tension de la chaîne de
transmission1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Mesurer la tens ion comme illustré. 4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
tendue impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
de casser. Si la tension de la chaîne
de transmission est supérieure à
35.0 mm (1.38 in), la chaîne peut en-
dommager le cadre, le bras oscil-
lant et d’autres pièces. Pour éviter
ce problème, veiller à ce que la ten-
sion de la chaîne de transmission
soit toujours dans les limites spéci-
fiées.
[FCA17791]
FAU74260
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.1. Desserrer l’écrou d’axe et le contre- écrou de part et d’autre du bras oscil-
lant. 2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant.
1. Tension de la chaîne de transmission
1
Tension de la chaîne de
transmission :25.0–35.0 mm (0.98–1.38 in)
1. Tendeur de chaîne de transmission
2. Écrou d’axe
3. Vis de réglage de la tension de la chaîne de
transmission
4. Contre-écrou
5. Repères d’alignement
5 3
1 2
4
UB3LF1F0.book Page 27 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-28
7
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.3. Serrer l’écrou d’axe, puis serrer lescontre-écrous à leur couple de ser-
rage spécifique. 4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23027
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne de transmission àl’aide d’un nettoyant pour chaîne de
transmission et d’une petite brosse à
poils doux. ATTENTION : Ne pas
nettoyer la chaîne de transmission
à la vapeur, au jet à forte pression
ou à l’aide de dissolvants inappro-
priés, car cela endommagerait ses
joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne de
transmission à l’ai de d’un lubrifiant
spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de
1. Vis de réglage de la tension de la chaîne de
transmission
2. Contre-écrouCouples de serrage : Écrou d’axe :190 N·m (19 kgf·m, 140 lb·ft)
Contre-écrou :
16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
UB3LF1F0.book Page 28 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-29
7
l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient conte-
nir des additifs qui endommage-
raient les joints toriques de la
chaîne de transmission.
[FCA11112]FAU23098

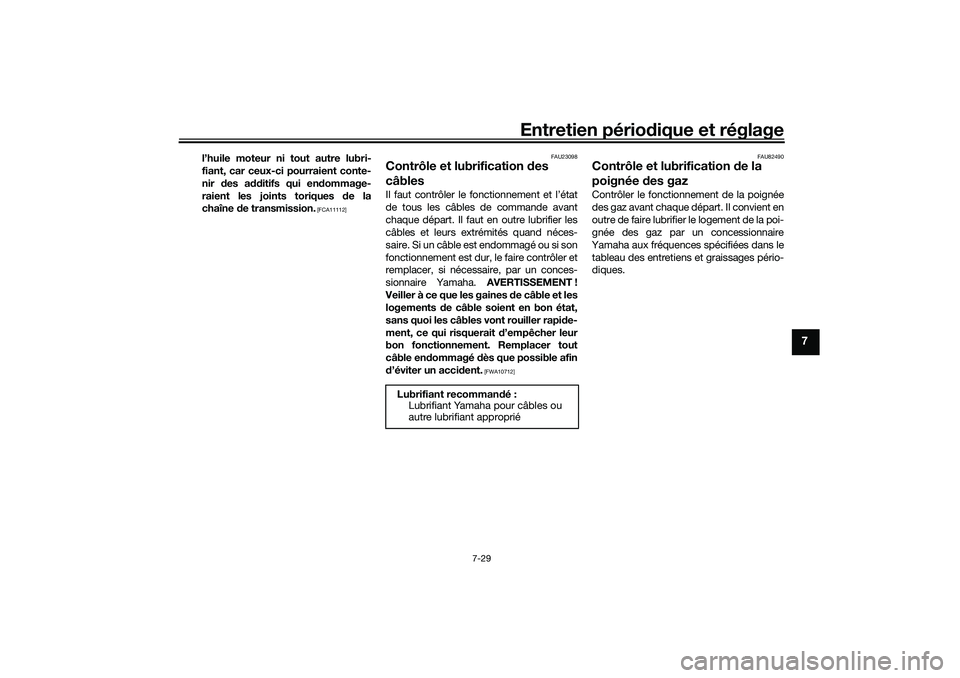

Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712] FAU82490
Contrôle et lubrification de la
poignée des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le logement de la poi-
gnée des gaz par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Lubrifiant recommandé : Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB3LF1F0.book Page 29 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-30
7
FAU88560
Contrôle et lubrification de la pé-
dale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiants recommandés :Pédale de frein :
Graisse à base de savon au li-
thium
Sélecteur :
Graisse au bisulfure de molyb-
dène
UB3LF1F0.book Page 30 Thursday, August 5, 2021 8:01 AM
