Entretien périodique et réglage
7-31
7
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recommandé : Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium
UB3LF1F0.book Page 31 Thursday, August 5, 2021 8:01 AM

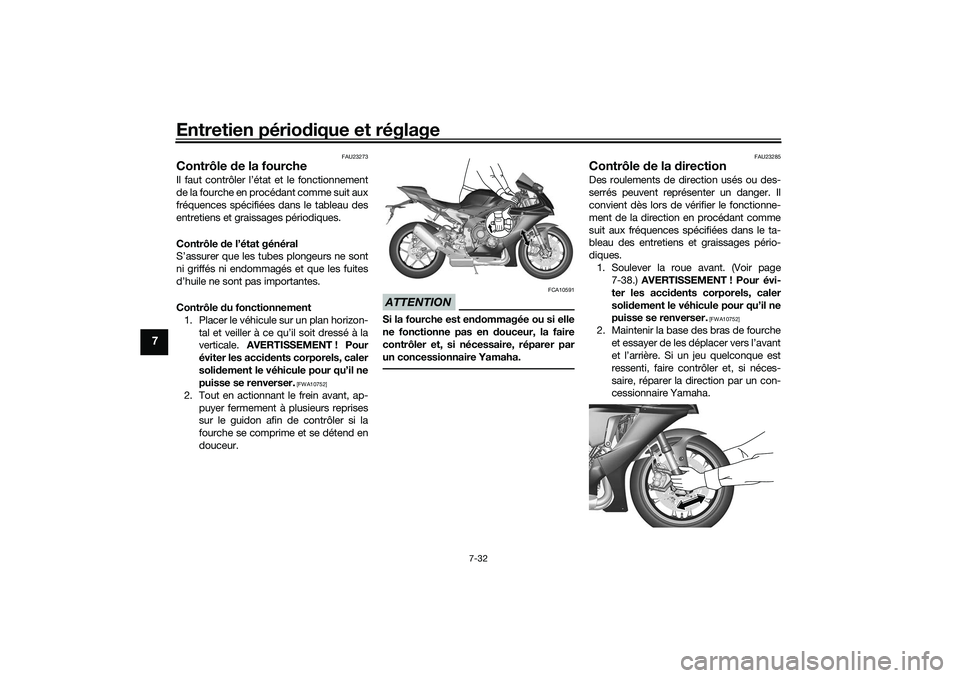

Entretien périodique et réglage
7-32
7
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap- puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.1. Soulever la roue avant. (Voir page 7-38.) AVERTISSEMENT ! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB3LF1F0.book Page 32 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-33
7
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU68231
BatterieATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une
batterie différente peut entraîner l’échec
de l’IMU et le calage du moteur. La batterie se trouve sous la selle du pilote.
(Voir page 4-39.)ATTENTION
FCA22970
L’IMU se trouve sous la batterie. Il est
très sensible et ne peut pas être réparé
par l’utilisateur, c’est pourquoi nous dé-
conseillons de retirer le boîtier de la bat-
terie ou de manipuler l’IMU directement.
Ne pas enlever, modifier ou placer
des matériaux étrangers dans ou
autour du boîtier de la batterie.
 Ne pas soumettre l’IMU à des
chocs violents et manipuler la bat-
terie avec soin.
 Ne pas obstruer le trou de reniflard
de l’IMU et ne pas le nettoyer à l’air
comprimé.
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
3
1
2
UB3LF1F0.book Page 33 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-34
7
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
• EXTERNE : rincer abondamment à l’eau courante.
• INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
• YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.
 Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
UB3LF1F0.book Page 34 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-35
7
FAU66594
Remplacement des fusiblesLe fusible principal, le fusible du moteur du
système ABS et le boîtier à fusibles 1 se si-
tuent sous la selle du pilote. (Voir page
4-39.)Accès au fusible principal et au fusible du
moteur du système ABS1. Déposer la selle du passager et laselle du pilote. (Voir page 4-39.)
2. Déposer le cache de la batterie après
avoir retiré ses vis. 3. Déposer le cache après avoir retiré
ses vis à serrage rapide.
1. Fusible principal
2. Fusible du moteur ABS
3. Cache du relais de démarreur
4. Fusible de rechange du moteur ABS
14
3
2
1. Bo

Entretien périodique et réglage
7-36
7
N.B.Pour accéder au fusible du moteur ABS,
déposer le couvercle du relais du démar-
reur en le tirant vers le haut.Le boîtier à fusibles 2 se trouve sous le ca-
che A. (Voir page 7-10.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
1. Boîtier à fusibles 2
2. Fusible de borne 1 (pour connecteur pour accessoire CC)
3. Fusible de phare
4. Fusible des feux de détresse
5. Fusible du boîtier de commande électroni- que du système ABS
6. Fusible du système de signalisation
7. Fusible d’allumage
8. Fusible de rechange
9. Fusible du SCU (YZF-R1M)
234567
8
9
1
Fusibles spécifiés : Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
15.0 A
Fusible du moteur du ventilateur de
radiateur:
15.0 A
Fusible du moteur du ventilateur de
radiateur auxiliaire:
10.0 A
Fusible du moteur ABS: 30.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS:
7.5 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du SCU: 7.5 A (YZF1000D)
Fusible du système d’injection de
carburant: 15.0 A
UB3LF1F0.book Page 36 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-37
7
3. Tourner la clé de contact sur “ON” etallumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU67122
Éclairage du véhiculeCe modèle est équipé d’un système
d’éclairage entièrement à DEL.
Les phares, les veille uses, les clignotants,
le feu arrière/stop et l’éclairage de la plaque
d’immatriculation sont tous équipés de
DEL. Aucune ampoule du véhicule ne peut
être remplacée par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres adhésifs sur la lentille du phare.
N.B. Le phare droit s’allume lorsque le
contacteur Pass/LAP “ /LAP” est
enfoncé ou lorsque l’inverseur feu de
route/feu de croisement est réglé
sur “ ” (feu de route).
 Les veilleuses sont conçues pour
s’éteindre progressivement lorsque le
contact de la R1 est coupé.
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
1. Veilleuse
2. Phare
12
UB3LF1F0.book Page 37 Thursday, August 5, 2021 8:01 AM

Entretien périodique et réglage
7-38
7
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, utiliser une béquille d’atelier
avant de démonter une roue ou avant d’ef-
fectuer tout autre travail qui requiert de re-
dresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
1. Béquille d’atelier (exemple)
1
UB3LF1F0.book Page 38 Thursday, August 5, 2021 8:01 AM
