Page 49 of 136

Commandes et instruments
4-26
4
4. Sélectionner le symbole triangle pourquitter le module.
“Wallpaper”
Ce module permet de définir individuelle-
ment les couleurs d’arrière-plan de l’affi-
chage STREET MODE et TRACK MODE
sur noir ou sur blanc pour les réglages de
jour et les réglages de nuit. Un capteur de
lumière situé sur le panneau des instru-
ments détecte les conditions d’éclairage et
bascule automatiquement l’affichage entre
les réglages de jour et les réglages de nuit.
Le capteur de lumière contrôle également
une fonction subtile de réglage automa-
tique de la luminosité dans les modes de
jour et de nuit afin de s’adapter aux condi-
tions d’éclairage ambiantes. Réglage du fond d’écran
1. Dans l’écran MENU, sélectionner
“Wallpaper”.
2. Sélectionner le mode à régler (sélec- tionner DAY pour les réglages d’affi-
chage de jour ou NIGHT pour les ré-
glages d’affichage de nuit). 3. Sélectionner la couleur d’arrière-plan
(sélectionner “BLACK” pour un ar-
rière-plan noir ou “WHITE” pour un ar-
rière-plan blanc).
4. Sélectionner le symbole triangle pour quitter le module.
5. Pour régler une autre couleur d’ar- rière-plan, répéter les opérations à
partir de l’étape 2 ou sélectionner le
symbole triangle pour quitter ce mo-
dule.
“Shift indicator”
Le module du témoin de changement de vi-
tesse comporte les modules suivants.
1. Capteur photoélectrique
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GPGPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
10 :
00
WHITE BLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
10 :
00
UB3LF1F0.book Page 26 Thursday, August 5, 2021 8:01 AM
Page 50 of 136

Commandes et instruments
4-27
4
Modifications du réglage1. Sélectionner “Shift IND Setting”. 2. Sélectionner “IND Mode”.
3. Sélectionner “ON” pour que le témoin
s’allume en continu, “OFF” pour qu’il
s’éteigne ou “Flash” pour qu’il cli-
gnote lorsque son seuil de démarrage
a été atteint. 4. Sélectionner “IND Start”.
5. Faire tourner la molette pour régler le
régime auquel le témoin de change-
ment de vitesse s’allume. La plage
opérationnelle de “IND Start” est
comprise entre 8000–14800 tr/mn.
Module Description
Permet de définir le témoin
de changement de vitesse
sur “ON”, “Flash” ou sur
“OFF” et de régler la valeur
de tr/mn à laquelle le té-
moin va s’allumer et
s’éteindre.
Permet de régler la lumi-
nosité du témoin de chan-
gement de vitesse.
Permet de définir l’affi-
chage en couleur du
compte-tours sur “ON” ou
“OFF” et de régler la valeur
de tr/mn à laquelle le
compte-tours va devenir
vert et orange.
Permet de définir le témoin
du nombre maximal de
tours sur “ON” ou “OFF”.Shift IND SettingShift IND
Brightness
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
UB3LF1F0.book Page 27 Thursday, August 5, 2021 8:01 AM

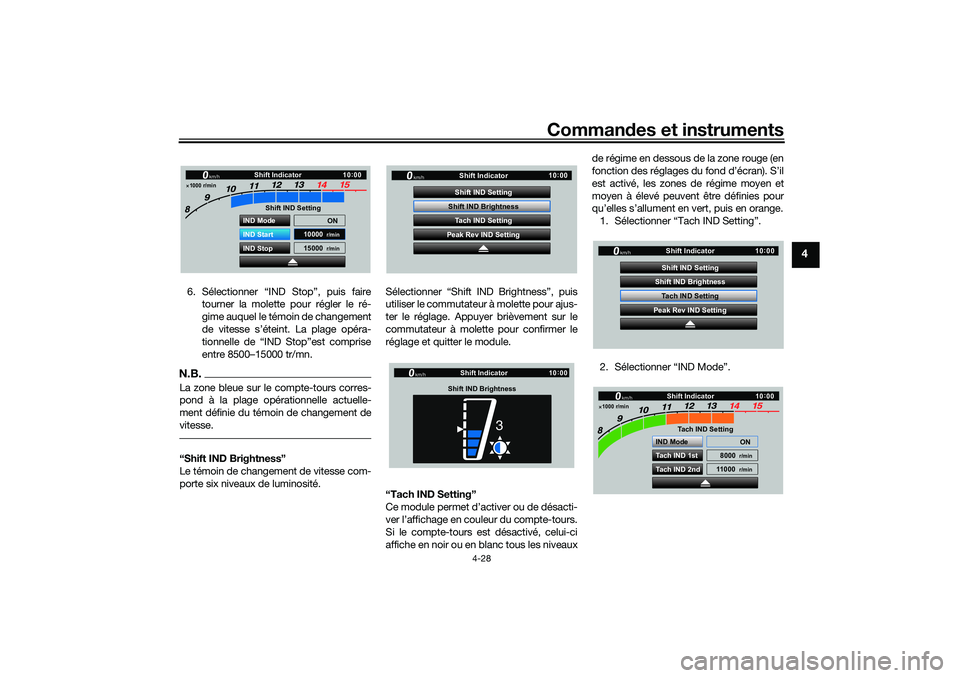

Page 51 of 136

Commandes et instruments
4-28
4
6. Sélectionner “IND Stop”, puis fairetourner la molette pour régler le ré-
gime auquel le témoin de changement
de vitesse s’éteint. La plage opéra-
tionnelle de “IND Stop”est comprise
entre 8500–15000 tr/mn.N.B.La zone bleue sur le compte-tours corres-
pond à la plage opérationnelle actuelle-
ment définie du témoin de changement de
vitesse.“Shift IND Brightness”
Le témoin de changement de vitesse com-
porte six niveaux de luminosité. Sélectionner “Shift IND Brightness”, puis
utiliser le commutateur à molette pour ajus-
ter le réglage. Appuyer brièvement sur le
commutateur à molette pour confirmer le
réglage et quitter le module.
“Tach IND Setting”
Ce module permet d’activer ou de désacti-
ver l’affichage en couleur du compte-tours.
Si le compte-tours est désactivé, celui-ci
affiche en noir ou en blanc tous les niveaux de régime en dessous de la zone rouge (en
fonction des réglages du fond d’écran). S’il
est activé, les zones de régime moyen et
moyen à élevé peuvent être définies pour
qu’elles s’allument en vert, puis en orange.
1. Sélectionner “Tach IND Setting”.
2. Sélectionner “IND Mode”.1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
10 :
00
3
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
UB3LF1F0.book Page 28 Thursday, August 5, 2021 8:01 AM
Page 52 of 136
Commandes et instruments
4-29
4
3. Sélectionner ON pour activer le moded’affichage en couleur du compte-
tours (ou sélectionner OFF pour dé-
sactiver cette fonction).
4. Sélectionner “Tach IND 1st” pour dé- finir la valeur de tr/mn au démarrage
de la zone verte.
5. Définir la valeur de tr/mn au démar- rage en tournant le commutateur à
molette, puis appuyer brièvement dessus. Tous les tr/mn au-dessus de
cette valeur et jusqu’à la valeur de ré-
glage “Tach IND 2nd” (ou la zone
rouge des 14000 tr/mn) s’affichent en
vert.
N.B.Plage de réglage au démarrage de la barre
verte : 8000
Page 53 of 136
Commandes et instruments
4-30
4
8. Sélectionner le symbole triangle pourquitter le module.
“Peak Rev IND Setting”
Ce module permet d’activer ou de désacti-
ver l’indicateur de maintien du régime
maximal. 1. Sélectionner “Peak Rev IND Setting”.
2. Sélectionner “IND Mode” puis ON (pour allumer le témoin) ou OFF. 3. Sélectionner le symbole triangle pour
quitter le module.
“Display Setting”
Ce module permet de définir le mode de re-
groupement des éléments d’affichage des
informations (comme TRIP-1, ODO, C.
TEMP, etc.) sur l’écran principal. Il existe
quatre groupes d’affichage.
Réglage des groupes d’affichage
1. Dans l’écran MENU, sélectionner“Display Setting”.
2. “DISPLAY-1”, “DISPLAY-2”, “DIS- PLAY-3” et “DISPLAY-4” s’affichent.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
IND Mode ON
Peak Rev IND Setting Shift Indicatorkm/h
GP GPS
10
:
00
1.
Page 54 of 136

Commandes et instruments
4-31
4
3. Par exemple, sélectionner “DISPLAY-1”.
4. Sélectionner “STREET MODE 1-1”.
5. Sélectionner l’élément à afficher à l’aide de la molette de réglage.
N.B.Les informations qui peuvent être affichées
sont les suivantes :
A.TEMP : température de l’air
C.TEMP : température du liquide de refroi-
dissement
TRIP-1 : totalisateur journalier 1
TRIP-2 : totalisateur journalier 2
ODO : compteur kilométrique
FUEL CON : quantité de carburant
consommée
FUEL AVG : consommation moyenne de
carburant
CRNT FUEL : consommation instantanée
de carburant6. Sélectionner “STREET MODE 1-2” ou
“TRACK MODE” pour définir les élé-
ments restants du groupe DISPLAY-1. 7. Sélectionner le symbole triangle pour
quitter le module. Pour définir les
autres groupes d’affichage, répéter
les opérations à partir de l’étape 3.
“Brightness”
Ce module permet de régler le niveau gé-
néral de luminosité de l’écran d’affichage.
Réglage de la luminosité
1. Dans l’écran MENU, sélectionner “Brightness”.
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
10 :
00
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
UB3LF1F0.book Page 31 Thursday, August 5, 2021 8:01 AM
Page 55 of 136
Commandes et instruments
4-32
4
2. Sélectionner le niveau de luminositésouhaité en tournant le commutateur
à molette, puis appuyer brièvement
dessus pour définir le réglage.
“Clock”
Ce module permet de régler la montre. Réglage de la montre
1. Dans l’écran MENU, sélectionner
“Clock”.
2. Si “Clock” est sélectionné, le chiffre des heures est mis en surbrillance.
3. Régler l’heure en tournant le commu- tateur à molette, puis appuyer briève-
ment dessus. 4. Le chiffre des minutes vont être mis en
surbrillance.
5. Régler les minutes en tournant le commutateur à molette, puis appuyer
brièvement dessus.
GP GPS
WallpaperUnit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
Brightness
km/h
GPS
10 :
00
2
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
10 :
00
Clock
km/h
10 :
00
11 :
34
Clock
km/h
10 :
00
10 :
34
Clock
km/h
10 :
00
10 34
:
UB3LF1F0.book Page 32 Thursday, August 5, 2021 8:01 AM

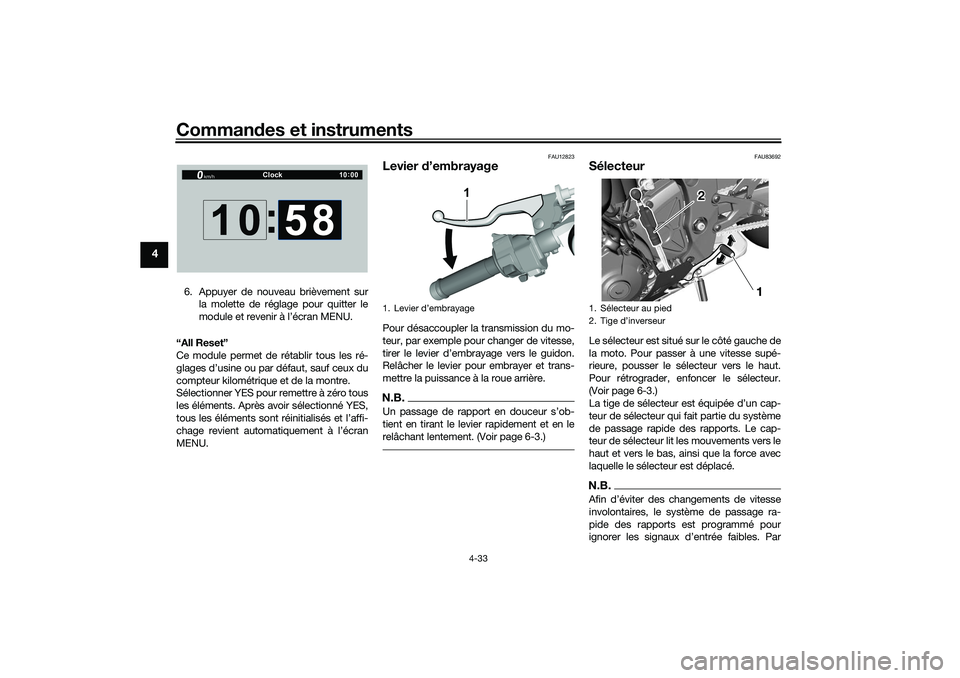

Page 56 of 136
Commandes et instruments
4-33
4
6. Appuyer de nouveau brièvement surla molette de réglage pour quitter le
module et revenir à l’écran MENU.
“All Reset”
Ce module permet de rétablir tous les ré-
glages d’usine ou par défaut, sauf ceux du
compteur kilométrique et de la montre.
Sélectionner YES pour remettre à zéro tous
les éléments. Après avoir sélectionné YES,
tous les éléments sont réinitialisés et l’affi-
chage revient automatiquement à l’écran
MENU.
FAU12823
Levier d’embrayagePour désaccoupler la transmission du mo-
teur, par exemple pour changer de vitesse,
tirer le levier d’embrayage vers le guidon.
Relâcher le levier pour embrayer et trans-
mettre la puissance à la roue arrière.N.B.Un passage de rapport en douceur s’ob-
tient en tirant le levier rapidement et en le
rel
