2022 YAMAHA YZF-R1 Notices Demploi (in French)

Commandes et instruments
4-10
4
STREET MODETRACK MODE
AVERTISSEMENT
FWA18210
Arrêter le véhicule avant de modifier des
réglages. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.N.B.Les valeurs peuvent s’afficher en kilomè-
tres ou en milles. Voir “Unit” à la page 4-25.Compte-tours
Le compte-tours indique le régime moteur,
tel que mesuré par la vitesse de rotation du
vilebrequin, en tours par minute (tr/mn).N.B.En TRACK MODE, le compte-tours
commence à 8000 tr/mn.
 En STREET MODE, la couleur du
compte-tours peut être définie et l’in-
dicateur de maintien du régime maxi-
mal peut être activé ou désactivé.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 14000 tr/mn et au-delàÉcran d’informations
Cette section de l’écran principal est utili-
sée pour afficher des informations de
conduite supplémentaires telles que la
1. Éléments YRC LCS/QS/LIF/BC
2. Compteur de vitesse
3. Indicateur GPS (modèles équipés de CCU)
4. Indicateur d’enregistrement (modèles équi-
pés de CCU)
5. Montre
6. Indicateur de maintien du régime maximal
7. Témoin de pression de frein avant
8. Indicateur d’accélération
9. Afficheur du rapport engagé
10.Indicateur ERS (YZF-R1M)
11.Éléments YRC MODE/PWR/TCS/SCS/EBM
12.Écran d’informations
13.Compte-tours
1 2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
6
11 978
3
1
10
25
4
13
12
1.

Commandes et instruments
4-11
4
température de l’air et du liquide de refroi-
dissement, les totalisateurs journaliers et
les statistiques de consommation de car-
burant. Les informations affichées peuvent
être réparties en quatre groupes via l’écran
MENU.
Les informations affichées sont les
suivantes :
A.TEMP : température de l’air
C.TEMP : température du liquide de refroi-
dissement
TRIP-1 : totalisateur journalier 1
TRIP-2 : totalisateur journalier 2
F-TRIP : totalisateur journalier de carburant
ODO : compteur kilométrique
FUEL CON : quantité de carburant
consommée
FUEL AVG : consommation moyenne de
carburant
CRNT FUEL : consommation instantanée
de carburantN.B.Le compteur ODO se bloque à
999999 et ne peut pas être remis à
zéro.
 Une fois que la valeur 9999.9 a été at-
teinte, TRIP-1 et TRIP-2 reviennent à 0
et recommencent à compter. 
F-TRIP s’affiche automatiquement
lorsque le niveau de la réserve de car-
burant est atteint et le compteur com-
mence alors à enregistrer la distance
parcourue depuis ce point.
 Après avoir refait le plein et parcouru
une certaine distance, F-TRIP dispa-
raît automatiquement.
 Voir “Unit” à la page 4-25 pour chan-
ger les unités de consommation de
carburant.
 La température de l’air affichée peut
varier quelque peu de la température
ambiante réelle.
 En TRACK MODE, les informations
FASTEST (temps de passage le plus
rapide) et AVERAGE (temps de pas-
sage moyen) s’affichent également.
TRIP-1, TRIP-2, F-TRIP, FUEL CON et
FUEL AVE peuvent être réinitialisés indivi-
duellement.
Pour réinitialiser les informations affichées1. Utiliser la molette pour faire défiler les
informations jusqu’à l’affichage de
l’élément à réinitialiser.
2. Appuyer brièvement sur la molette,
l’élément clignote pendant cinq se-
condes. (En STREET MODE, si les
deux éléments peuvent être réinitiali- sés, l’élément du haut clignote en pre-
mier. Faire défiler vers le bas pour sé-
lectionner l’élément du bas.)
3. Lorsque l’élément clignote, appuyer sur la molette et la maintenir enfoncée
pendant une seconde.
Afficheur du rapport engagé
Il indique le rapport engagé au niveau de la
boîte de vitesses. Ce modèle comporte 6
rapports et un point mort. Le point mort est
signalé par le témoin de point mort “ ” et
par l’afficheur du rapport engagé “ ”.
Indicateur de pression du frein avant
Il indique le niveau de puissance de frei-
nage appliquée sur les freins avant.
Indicateur d’accélération
Il indique les forces d’accélération et de dé-
célération en marche avant du véhicule.
Indicateur de maintien du régime maxi-
mal
Cette petite barre s’affiche momentané-
ment dans le compte-tours pour repérer le
régime moteur maxima l le plus récent.
UB3LF1F0.book Page 11 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-12
4
Éléments YRC
MODE/PWR/TCS/SCS/EBM
Le MODE actuel (mode YRC) et ses ré-
glages PWR, TCS, SCS et EBM associés
s’affichent ici.
Les réglages individuels des éléments YRC
PWR, TCS, SCS, LCS, QSS, LIF, EBM et
BC peuvent être organisés en quatre grou-
pes et définis indépendamment pour cha-
que groupe. Ces groupes de réglages sont
les modes YRC MODE-A, MODE-B,
MODE-C et MODE-D. Utiliser le contacteur
de mode pour changer de mode YRC ou
modifier les réglages des éléments YRC à
partir de l’écran principal.N.B.Les modes YRC sont préréglés en usine
pour différentes conditions de conduite.
Lorsque les préréglages d’usine sont utili-
sés, les modes YRC proposés sont les sui-
vants.
MODE-A : adapté à la conduite sur circuit
MODE-B : réglage de conduite sur circuit
plus souple
MODE-C : adapté à la conduite sur route
MODE-D : conduite sur route ou par temps
pluvieux
Pour changer de mode YRC ou modifier lesréglages1. Appuyer sur le bouton central ducontacteur de mode pour faire défiler
de la gauche vers la droite et mettre
en surbrillance l’élément à régler.
2. Utiliser le bouton supérieur ou infé- rieur du contacteur de mode pour mo-
difier la valeur de l’élément sélec-
tionné (le défilement vertical est
impossible).N.B.Lorsque le témoin de dysfonctionne-
ment est allumé, les réglages YRC ne
peuvent pas être ajustés. 
Lorsqu’une fonction YRC est active-
ment engagée, cet élément ne peut
pas être réglé. Par exemple, le réglage
EBM ne peut pas être ajusté pendant
la décélération.
 Lorsqu’un élément YRC est mis en
surbrillance mais ne peut pas être ré-
glé, la case de l’élément YRC rede-
vient noire.
Pour désactiver le système de contrôle de
la traction, sélectionner TCS à l’aide du
bouton central, puis appuyer sur le bouton
du haut et le maintenir enfoncé jusqu’à l’af-
fichage de TCS OFF. Pour activer de nou-
veau le système de régulation antipatinage,
sélectionner TCS OFF, puis appuyer sur le
bouton inférieur (le réglage précédent du
système de régulation antipatinage est ré-
tabli).
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas
1 2
3
4
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
MODE -
A
MODE-
A
UB3LF1F0.book Page 12 Thursday, August 5, 2021 8:01 AM

Commandes et instruments

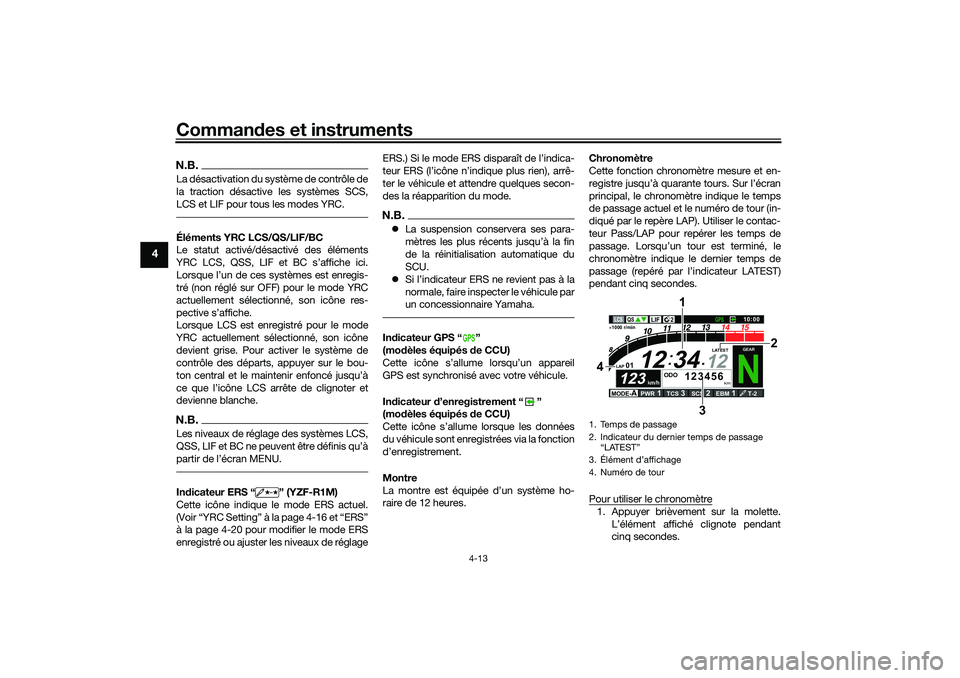

4-13
4
N.B.La désactivation du système de contrôle de
la traction désactive les systèmes SCS,
LCS et LIF pour tous les modes YRC.Éléments YRC LCS/QS/LIF/BC
Le statut activé/désactivé des éléments
YRC LCS, QSS, LIF et BC s’affiche ici.
Lorsque l’un de ces systèmes est enregis-
tré (non réglé sur OFF) pour le mode YRC
actuellement sélectionné, son icône res-
pective s’affiche.
Lorsque LCS est enregistré pour le mode
YRC actuellement sélectionné, son icône
devient grise. Pour activer le système de
contrôle des départs, appuyer sur le bou-
ton central et le maintenir enfoncé jusqu’à
ce que l’icône LCS arrête de clignoter et
devienne blanche.N.B.Les niveaux de réglage des systèmes LCS,
QSS, LIF et BC ne peuvent être définis qu’à
partir de l’écran MENU.Indicateur ERS “ ” (YZF-R1M)
Cette icône indique le mode ERS actuel.
(Voir “YRC Setting” à la page 4-16 et “ERS”
à la page 4-20 pour modifier le mode ERS
enregistré ou ajuster les niveaux de réglageERS.) Si le mode ERS disparaît de l’indica-
teur ERS (l’icône n’indique plus rien), arrê-
ter le véhicule et attendre quelques secon-
des la réapparition du mode.
N.B.
La suspension conservera ses para-
mètres les plus récents jusqu’à la fin
de la réinitialisation automatique du
SCU.
 Si l’indicateur ERS ne revient pas à la
normale, faire inspecter le véhicule par
un concessionnaire Yamaha.Indicateur GPS “ ”
(modèles équipés de CCU)
Cette icône s’allume lorsqu’un appareil
GPS est synchronisé avec votre véhicule.
Indicateur d’enregistrement “ ”
(modèles équipés de CCU)
Cette icône s’allume lorsque les données
du véhicule sont enregistrées via la fonction
d’enregistrement.
Montre
La montre est équipée d’un système ho-
raire de 12 heures. Chronomètre
Cette fonction chronomètre mesure et en-
registre jusqu’à quarante tours. Sur l’écran
principal, le chronomètre indique le temps
de passage actuel et le numéro de tour (in-
diqué par le repère LAP). Utiliser le contac-
teur Pass/LAP pour repérer les temps de
passage. Lorsqu’un tour est terminé, le
chronomètre indique le dernier temps de
passage (repéré par l’indicateur LATEST)
pendant cinq secondes.
Pour utiliser le chronomètre
1. Appuyer brièvement sur la molette.
L’élément affiché clignote pendant
cinq secondes.
GPS
1. Temps de passage
2. Indicateur du dernier temps de passage

Commandes et instruments
4-14
4
2. Tandis que l’élément à afficher cli-gnote, tourner la molette de réglage
vers le haut. Le chronomètre clignote
pendant cinq secondes.
3. Lorsque le chrono mètre clignote, ap-
puyer longuement sur la molette pour
activer ou arrêter le chronomètre.
4. Lorsque le chronomètre a été activé,
appuyer sur le contacteur Pass/LAP
pour démarrer le chronomètre.N.B.Le moteur doit tourner pour pouvoir
utiliser le chronomètre.
 Régler l’affichage sur FASTEST ou
AVERAGE pour des informations de
temps de passage supplémentaires.
 L’accès à l’écran MENU arrête auto-
matiquement le chronomètre.
 Chaque fois que le chronomètre est
arrêté, le tour en cours n’est pas enre-
gistré.
 L’enregistrement du temps de pas-
sage peut être affiché et réinitialisé à
partir de l’écran MENU.
Icônes d’alerte
Lorsqu’une erreur est détectée, les icônes
d’alerte d’erreur suivantes s’affichent alors.
Alerte de panne SCU “ ” (YZF-R1M)
Cette icône s’affiche si un problème est dé-
tecté au niveau de la suspension avant ou
arrière.
Alerte du système auxiliaire “ ”
Cette icône s’affiche si un problème est dé-
tecté dans un circuit non lié au moteur. Alerte de la température du liquide de
refroidissement “ ”
Cette icône s’affiche si la température du li-
quide de refroidissement atteint au moins
117 °C (242 °F). Arrêter le véhicule et le mo-
teur. Laisser refroidir le moteur.
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.Alerte de pression d’huile “ ”
Cette icône s’affiche lorsque la pression
d’huile moteur est basse. Lorsque le véhi-
cule est démarré pour la première fois, la
pression d’huile moteur doit augmenter,
cette icône s’allume alors et reste allumée
jusqu’au démarrage du moteur.N.B.Si un dysfonctionnement est détecté,
l’icône d’alerte de pression d’huile clignote
de manière répétée.ATTENTION
FCA26410
Cesser de faire tourner le moteur lors-
que la pression d’huile est basse.
1. Alerte de panne SCU “ ”
2. Alerte du système auxiliaire “ ”
3. Alerte de la température du liquide de
refroidissement “ ”
4. Alerte de pression d’huile “ ”
5. Alerte de mode d’erreur “Err” (s’affiche à la place de la montre lorsqu’elle est activée)1000 r/min
4
12
5
3
Er r
UB3LF1F0.book Page 14 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-15
4
Alerte de mode d’erreur “Err”
Si une erreur interne se produit (p. ex., la
communication avec un contrôleur de sys-
tème a été coupée), l’alerte de mode d’er-
reur s’affiche comme suit.
“Err” et “ ” indiquent une erreur du boîtier
de commande électronique.
“Err” et “ ” indiquent une erreur SCU.
“Err” indique uniquement une erreur du
boîtier de commande électronique du sys-
tème ABS.N.B.En fonction de la nature de l’erreur, l’affi-
cheur risque de ne pas fonctionner correc-
tement et il se peut qu’il soit impossible de
modifier les réglages YRC. De plus, le sys-
tème ABS risque de ne pas fonctionner
correctement. Faire extrêmement attention
lors du freinage et faire contrôler immédia-
tement le véhicule par un concessionnaire
Yamaha.
FAU7929B
Écran MENUL’écran MENU contient les modules de ré-
glage suivants. Sélectionner un module
auquel il convient d’apporter les modifica-
tions de réglage associées. Bien qu’il soit
possible de modifier ou de remettre à zéro
certains réglages via l’écran principal,
l’écran MENU permet d’accéder à l’ensem-
ble des réglages des affichages et des
commandes.
Module Description
Permet d’alterner l’affi-
chage de l’écran principal
entre le mode Route et le
mode Circuit.
Permet d’ajuster les ré-
glages YRC (tous les mo-
dèles) et les réglages ERS
(YZF-R1M).
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
Display ModeYRC Setting

temps de passage et de
les remettre à zéro.


gistrement des informa-
tions sur le véhicule
(modèles équipés du boî-
tier de communication
(CCU)).

intervalles de mainte-
nance et de les remettre à
zéro.
Permet de définir les uni-
tés de consommation de
carburant et de distance.
Permet de définir les cou-



de changement de vitesse

compte-tours.
Permet de régler les élé-
ments de la fenêtre de

Permet de régler la lumi-

Permet de régler la mon-
tre.
Permet de rétablir les ré-

Lap TimeLoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
UB3LF1F0.book Page 15 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-16
4
Utilisation et accès à l’écran MENU
Le commutateur à molette permet d’exé-
cuter des opérations courantes telles que
l’accès, la sélection et la navigation dans
l’écran MENU et ses modules.
Appui long - maintenir longuement le com-
mutateur à molette pendant une seconde
pour accéder à l’écran MENU ou le quitter.
Sélection - tourner le commutateur à mo-
lette vers le haut ou vers le bas pour mettre
en surbrillance l’élément de réglage ou le
module souhaité, puis appuyer brièvement
dessus (appuyer brièvement sur le commu-
tateur à molette vers l’intérieur) pour confir-
mer la sélection.
Symbole triangle - certains écrans de ré-
glage comportent un symbole triangle di-
rigé vers le haut. Sélectionner le symbole
triangle pour enregistrer les modifications
de réglage et quitter cet écran.N.B. En cas de détection de mouvement
du véhicule, l’écran MENU se fermera
automatiquement et l’écran principal
s’affichera.
 Pour s’assurer que les modifications
de réglage souhaitées ont bien été en-
registrées, veiller à quitter en sélec-
tionnant le symbole triangle. Une lon-
gue pression et une sortie définitive de l’écran MENU peuvent ne pas suffire
pour enregistrer les modifications de
réglage.
“Display Mode”
Il existe deux modes d’affichage d’écran
principal : STREET MODE et TRACK
MODE.
Réglage du mode d’affichage de l’écranprincipal1. Dans l’écran MENU, sélectionner
“Display Mode”.
2. Sélectionner “STREET MODE” ou “TRACK MODE” (ou le triangle pour
quitter). 3. Appuyer longuement sur le commuta-
teur à molette pour quitter l’écran
MENU ou l’utiliser pour sélectionner
un autre module.
“YRC Setting”
Ce module permet de personnaliser les
quatre modes YRC (MODE-A, MODE-B,
MODE-C, et MODE-D) en ajustant les ni-
veaux de réglage (ou état on/off selon le
cas) des éléments YRC, PWR, TCS, SCS,
LCS, QSS, LIF, EBM et BC. Pour le modèle
YZF-R1M, il convient de sélectionner le
mode ERS à associer à chaque mode YRC,
et d’ajuster également les niveaux de ré-
glage des modes ERS.
N.B. Le système de régulation antipatinage
comporte 9 niveaux de réglage et le
système ERS comporte 6 modes.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
TRACK MODE
STREET MODE
Display Mode
UB3LF1F0.book Page 16 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-17
4
Lorsque d’autres sélections (niveaux
de réglage ou modes) sont disponi-
bles mais qu’il n’est pas possible de
les afficher simultanément sur l’écran,
une barre de défilement s’affiche pour
indiquer que d’autres sélections sont
disponibles en faisant défiler la barre.PWR
Sélectionner PWR-1 pour la réponse la plus
agressive de l’accélérateur, PWR-2 et
PWR-3 pour une réponse du moteur/de la
poignée des gaz plus souple, et utiliser
PWR-4 par temps pluvieux ou lorsqu’une
puissance moteur moindre est requise.
Système de régulation antipatinage
Ce modèle utilise un système de régulation
antipatinage variable. Pour chaque niveau
de réglage, plus le véhicule est incliné, plus
la traction est contrôlée (intervention du
système). 9 niveaux de réglage sont dispo-
nibles. Le niveau de réglage 1 procure le
degré le plus faible d’intervention du sys-
tème général alors que le niveau de réglage
9 procure le degré le plus important de ré-
gulation antipatinage générale.
N.B.Le système de régulation antipatinage
ne peut être activé ou désactivé que
via l’écran principal à l’aide du contac-
teur de mode.
 Si le système de régulation antipati-
nage est désactivé, les systèmes
SCS, LCS et LIF seront également ré-
glés sur OFF et ne pourront pas être
ajustés. Si le système le système de
régulation antipatinage est activé à
nouveau, les niveaux de réglage pré-
cédents de ces fonctions de régula-
tion antipatinage associées seront ré-
tablis.
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Ouverture du papillon des gaz
6. Actionnement de la poignée des gaz
5
64
3 2
1
1. Intervention du syst
