2022 TOYOTA SUPRA Manuale duso (in Italian)

303
5 5-1. MOBILITÀ
MOBILITÀ
zione cui è soggetta la vettura durante
la marcia, ad esempio velocità, condi-
zioni del manto stradale e temperatura
esterna. La percorrenza può essere
minore, ma anche maggiore se si
adotta uno stile di guida moderato.
A carico medio e con una sollecitazione
bassa la percorrenza consentita è di
circa 80 km.
■Comportamento di marcia con
pneumatici danneggiati
La marcia con uno pneumatico danneg-
giato altera il comportamento su strada,
determinando ad esempio le seguenti
situazioni:
• Un più rapido sbalzamento della vet-
tura.
• Uno spazio di frenata più lungo.
• Geometria di sterzo alterata.
Adattare lo stile di guida. Evitare le ster-
zate brusche o la marcia su ostacoli
come ad esempio marciapiedi o buche.
■Avaria completa dello pneumatico
Vibrazioni o forti rumori durante la mar-
cia possono indicare l'avaria completa
dello pneumatico.
Ridurre la velocità e fermarsi. Parti
della ruota potrebbero staccarsi, cau-
sando un incidente.
Non proseguire la marcia ma mettersi
in contatto con un rivenditore Toyota o
officina Toyota autorizzati oppure con
un'officina specializzata.
La pressione degli pneumatici dipende
dalla loro temperatura.
Un aumento della temperatura degli pneumatici, ad esempio durante la mar-
cia o per l'esposizione al sole, com-
porta un aumento della loro pressione.
La pressione degli pneumatici si riduce
quando cala la temperatura degli pneu-
matici.
Date le soglie di avviso definite, questo
comportamento può pertanto attivare
un avviso in presenza di importanti cali
di temperatura.
Dopo un avviso determinato dalla tem-
peratura, le pressioni di riferimento ven-
gono di nuovo visualizzate sul Control
Display dopo avere percorso una breve
distanza.
Non vengono forniti avvisi in caso di
danni gravi e improvvisi dovuti ad
agenti esterni.
Pneumatici con omologazione speciale:
il sistema non funziona correttamente
se non è stato eseguito un reset, ad
esempio potrebbe essere segnalata
una foratura anziché la pressione degli
pneumatici corretta.
Limiti del sistema
Temperatura
Improvvisa perdita di pressione
degli pneumatici
Reset non eseguito
Supra_OM_Italian_OM9A063L_1_2111.book 303 ページ ２０２１年８月２７日　金曜日　午後６時５５分

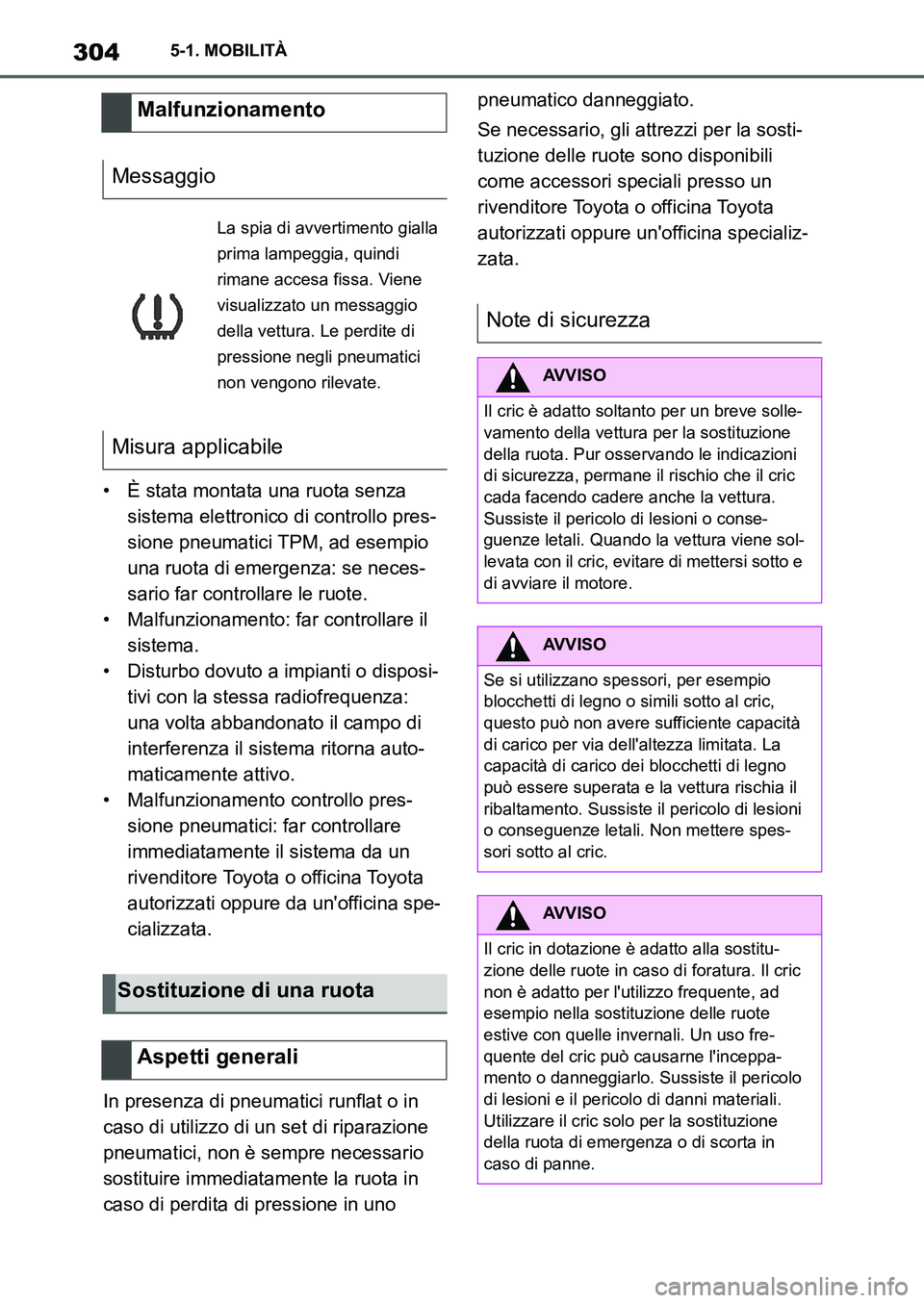

3045-1. MOBILITÀ
• È stata montata una ruota senza
sistema elettronico di controllo pres-
sione pneumatici TPM, ad esempio
una ruota di emergenza: se neces-
sario far controllare le ruote.
• Malfunzionamento: far controllare il
sistema.
• Disturbo dovuto a impianti o disposi-
tivi con la stessa radiofrequenza:
una volta abbandonato il campo di
interferenza il sistema ritorna auto-
maticamente attivo.
• Malfunzionamento controllo pres-
sione pneumatici: far controllare
immediatamente il sistema da un
rivenditore Toyota o officina Toyota
autorizzati oppure da un'officina spe-
cializzata.
In presenza di pneumatici runflat o in
caso di utilizzo di un set di riparazione
pneumatici, non è sempre necessario
sostituire immediatamente la ruota in
caso di perdita di pressione in uno pneumatico danneggiato.
Se necessario, gli attrezzi per la sosti-
tuzione delle ruote sono disponibili
come accessori speciali presso un
rivenditore Toyota o officina Toyota
autorizzati oppure un'officina specializ-
zata.
Malfunzionamento
Messaggio
La spia di avvertimento gialla
prima lampeggia, quindi
rimane accesa fissa. Viene
visualizzato un messaggio
della vettura. Le perdite di
pressione negli pneumatici
non vengono rilevate.
Misura applicabile
Sostituzione di una ruota
Aspetti generali
Note di sicurezza
AVVISO
Il cric è adatto soltanto per un breve solle-
vamento della vettura per la sostituzione
della ruota. Pur osservando le indicazioni
di sicurezza, permane il rischio che il cric
cada facendo cadere anche la vettura.
Sussiste il pericolo di lesioni o conse-
guenze letali. Quando la vettura viene sol-
levata con il cric, evitare di mettersi sotto e
di avviare il motore.
AVVISO
Se si utilizzano spessori, per esempio
blocchetti di legno o simili sotto al cric,
questo può non avere sufficiente capacità
di carico per via dell'altezza limitata. La
capacità di carico dei blocchetti di legno
può essere superata e la vettura rischia il
ribaltamento. Sussiste il pericolo di lesioni
o conseguenze letali. Non mettere spes-
sori sotto al cric.
AVVISO
Il cric in dotazione è adatto alla sostitu-
zione delle ruote in caso di foratura. Il cric
non è adatto per l'utilizzo frequente, ad
esempio nella sostituzione delle ruote
estive con quelle invernali. Un uso fre-
quente del cric può causarne l'inceppa-
mento o danneggiarlo. Sussiste il pericolo
di lesioni e il pericolo di danni materiali.
Utilizzare il cric solo per la sostituzione
della ruota di emergenza o di scorta in
caso di panne.
Supra_OM_Italian_OM9A063L_1_2111.book 304 ページ ２０２１年８月２７日　金曜日　午後６時５５分

305
5 5-1. MOBILITÀ
MOBILITÀ
Durante la sostituzione di una ruota, il
produttore della vettura consiglia di
assicurare la vettura in modo da impe-
dirne il movimento.
Appoggiare dei cunei o altri oggetti
adatti davanti e dietro la ruota in diago-
nale rispetto alla ruota da sostituire.
AVVISO
Su fondi molli, irregolari o sdrucciolevoli,
ad esempio neve, ghiaccio, piastrelle o
altro, il cric può scivolare. Sussiste il peri-
colo di lesioni. Sostituire la ruota su una
superficie possibilmente piana, rigida e
non scivolosa.
AVVISO
Il cric è destinato esclusivamente al solle-
vamento della vettura e ottimizzato per gli
appositi punti di aggancio previsti sulla
vettura. Sussiste il pericolo di lesioni. Non
utilizzare il cric per sollevare altre vetture o
altre tipologie di carico.
AVVISO
Se il cric non viene inserito nell'apposito
punto di aggancio, durante il sollevamento
può provocare danni alla vettura o può sci-
volare via. Sussiste il pericolo di lesioni o
di danni materiali. Durante il sollevamento
accertarsi che il cric sia inserito nell'appo-
sito punto di aggancio accanto al passa-
ruota.
AVVISO
Una vettura sollevata con il cric può
cadere dal cric in caso di applicazione di
forze laterali. Sussiste il pericolo di lesioni
e il pericolo di danni materiali. A vettura
sollevata, non esercitare forze laterali sulla
vettura ed evitare le movimentazioni bru-
sche. Far smontare una ruota bloccata da
un rivenditore Toyota o officina Toyota
autorizzati oppure da un'officina specializ-
zata.
AVVISO
Il cric fornito in dotazione con la vettura
non deve essere utilizzato per scopi
diversi dalla sostituzione di una ruota e
mai insieme a un supporto per la vettura. Il
sollevamento della vettura a fini di ispe-
zione deve essere eseguito esclusiva-
mente in un'officina controllata mediante
un argano azionato da personale qualifi-
cato.
Il cric va usato su fondo piano e solido se
possibile. È consigliabile che le ruote della
vettura siano bloccate da cunei e che nes-
suno resti all'interno dell'abitacolo mentre
la vettura viene sollevata dal cric.
Il cric della Toyota non necessita di manu-
tenzione. Osservare le informazioni con-
trassegnate sul cric.
Sicurezza della vettura con-
tro lo spostamento
Aspetti generali
Su una superficie piana
Supra_OM_Italian_OM9A063L_1_2111.book 305 ページ ２０２１年８月２７日　金曜日　午後６時５５分

3065-1. MOBILITÀ
Se si deve effettuare la sostituzione di
una ruota in un tratto leggermente in
discesa, collocare dei cunei o altri
oggetti adatti, ad esempio dei sassi,
sotto le ruote degli assi anteriore e
posteriore, nel senso opposto alla dire-
zione di rotolamento.
*: Se in dotazione
I bulloni di fissaggio delle ruote sono
corredati di una codifica speciale. I bul-
loni possono essere svitati solo con
l'adattatore correlato alla codifica.
L'adattatore dei bulloni di fissaggio
delle ruote si trova tra gli attrezzi in
dotazione o in un portaoggetti negli
attrezzi in dotazione.• Bullone di fissaggio delle ruote, frec-
cia 1.
• Adattatore, freccia 2.
1Inserire l'adattatore sul bullone di
fissaggio della ruota.
2Svitare il bullone di fissaggio della
ruota.
3Dopo lo svitamento del bullone della
ruota, rimuovere l'adattatore.
1Inserire l'adattatore sul bullone di
fissaggio della ruota. Se necessa-
rio, ruotare l'adattatore finché non si
aggancia completamente al bullone
di fissaggio della ruota.
2Avvitare il bullone di fissaggio della
ruota. La coppia di serraggio è di
140 Nm.
3Dopo l'avvitamento del bullone
ruota, rimuovere l'adattatore e
riporlo.
• Parcheggiare la vettura a una
distanza sicura dal traffico, su un ter-
In leggera discesa
Bulloni di fissaggio delle
ruote
*
Principio di funzionamento
Panoramica
Svitamento
Avvitamento
Preparazione della vettura
Supra_OM_Italian_OM9A063L_1_2111.book 306 ページ ２０２１年８月２７日　金曜日　午後６時５５分

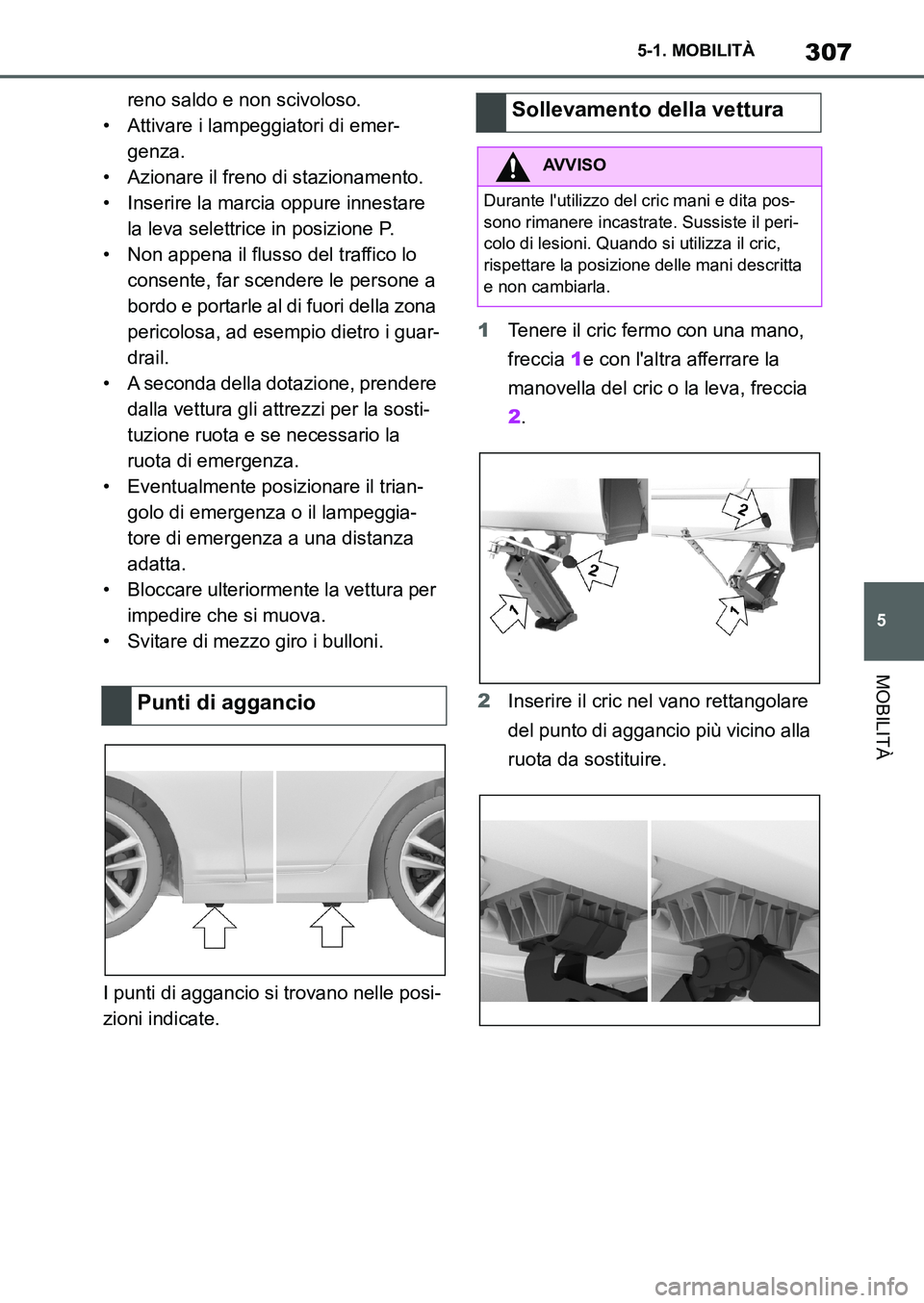

307
5 5-1. MOBILITÀ
MOBILITÀ
reno saldo e non scivoloso.
• Attivare i lampeggiatori di emer-
genza.
• Azionare il freno di stazionamento.
• Inserire la marcia oppure innestare
la leva selettrice in posizione P.
• Non appena il flusso del traffico lo
consente, far scendere le persone a
bordo e portarle al di fuori della zona
pericolosa, ad esempio dietro i guar-
drail.
• A seconda della dotazione, prendere
dalla vettura gli attrezzi per la sosti-
tuzione ruota e se necessario la
ruota di emergenza.
• Eventualmente posizionare il trian-
golo di emergenza o il lampeggia-
tore di emergenza a una distanza
adatta.
• Bloccare ulteriormente la vettura per
impedire che si muova.
• Svitare di mezzo giro i bulloni.
I punti di aggancio si trovano nelle posi-
zioni indicate.1Tenere il cric fermo con una mano,
freccia 1e con l'altra afferrare la
manovella del cric o la leva, freccia
2.
2Inserire il cric nel vano rettangolare
del punto di aggancio più vicino alla
ruota da sostituire.
Punti di aggancio
Sollevamento della vettura
AVVISO
Durante l'utilizzo del cric mani e dita pos-
sono rimanere incastrate. Sussiste il peri-
colo di lesioni. Quando si utilizza il cric,
rispettare la posizione delle mani descritta
e non cambiarla.
Supra_OM_Italian_OM9A063L_1_2111.book 307 ページ ２０２１年８月２７日　金曜日　午後６時５５分

3085-1. MOBILITÀ
3Girando la manovella del cric o la
leva in senso orario, estrarre il cric.
4Togliere la mano dal cric non
appena il cric è sotto carico e conti-
nuare a girare la manovella del cric
o la leva con una mano.
5Durante l'estrazione accertarsi che
il piede del cric sia verticale e che
formi un angolo retto sotto il punto
di aggancio.6Accertarsi che il piede del cric sia
verticale e che formi un angolo retto
sotto il punto di aggancio.
7Sollevare il cric fino a quando tutta
la sua superficie poggia a terra e la
ruota interessata si trova a massimo
3 cm da terra.
In caso di necessità, montare al mas-
simo una ruota di emergenza.
1Svitare i bulloni.
2Rimuovere la ruota.
3Applicare la nuova ruota o la ruota
di emergenza e avvitare bene a
croce almeno due bulloni.
Se non si montano i cerchi in lega originali
della casa automobilistica, si dovranno
usare i bulloni ruota corrispondenti.
4Avvitare gli altri bulloni a mano,
quindi serrare a fondo tutti i bulloni
procedendo a croce.
5Girare la manovella del cric in
senso antiorario per far rientrare il
cric e abbassare la vettura.
6Rimuovere il cric e riporlo al sicuro.
Montaggio della ruota
Supra_OM_Italian_OM9A063L_1_2111.book 308 ページ ２０２１年８月２７日　金曜日　午後６時５５分

309
5 5-1. MOBILITÀ
MOBILITÀ
1Serrare i bulloni a croce. La coppia
di serraggio è di 140 Nm.
2Se necessario, riporre la ruota difet-
tosa nel bagagliaio.
3Controllare la pressione degli pneu-
matici alla prima occasione e rego-
larla se necessario.
4Eseguire il reset del controllo pres-
sione pneumatici (TPM).
5Far controllare il corretto fissaggio
dei bulloni con una chiave dinamo-
metrica tarata.
6Recarsi dal più vicino rivenditore
Toyota o officina Toyota autorizzati
oppure da un'officina specializzata
per far sostituire lo pneumatico dan-
neggiato.
*: Se in dotazione
In caso di foratura di uno pneumatico,
la ruota di emergenza può essere utiliz-
zata in sostituzione dello pneumatico
danneggiato. La ruota di emergenza è
destinata soltanto a un utilizzo limitato,
in attesa della sostituzione dello pneu-
matico danneggiato.
Montare al massimo una ruota di emer-
genza.Inoltre, controllare regolarmente la
pressione dello pneumatico della ruota
di emergenza nel bagagliaio e se
necessario regolarla.
La ruota di emergenza e gli attrezzi per
il cambio ruota si trovano in una borsa
nel bagagliaio.
Dopo la sostituzione di una
ruota
Ruota di emergenza*
Principio di funzionamento
Aspetti generali
Nota di sicurezza
AVVISO
La ruota di emergenza ha dimensioni parti-
colari. Durante la marcia con una ruota di
emergenza si possono verificare compor-
tamenti di marcia diversi, ad esempio una
minore stabilità in corsia in caso di frenata,
uno spazio di frenata maggiore e una geo-
metria di sterzo diversa nella zona limite.
Sussiste il pericolo di incidente. Procedere
con attenzione e non superare gli 80 km/h
di velocità.
Panoramica
Supra_OM_Italian_OM9A063L_1_2111.book 309 ページ ２０２１年８月２７日　金曜日　午後６時５５分

3105-1. MOBILITÀ

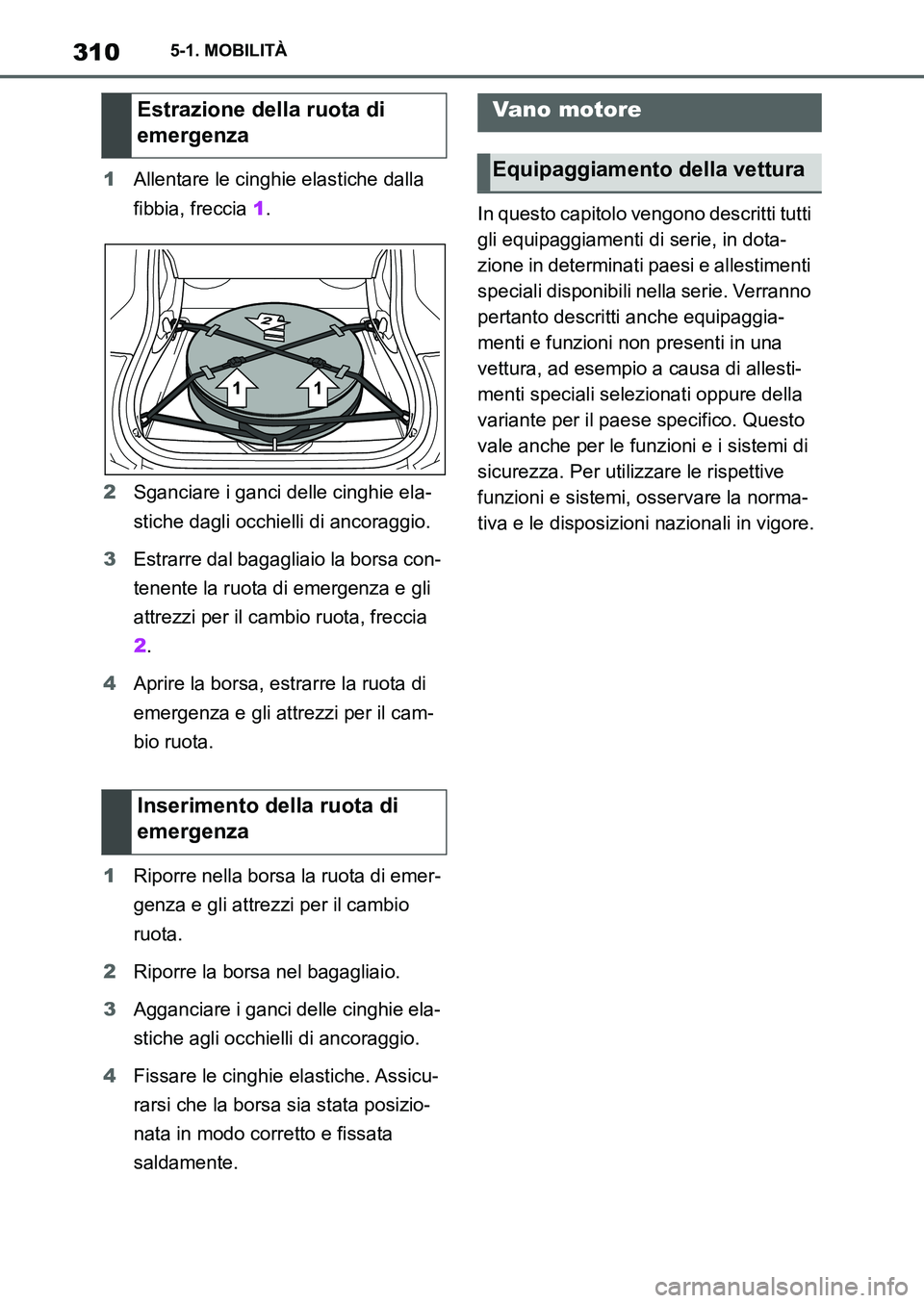

1Allentare le cinghie elastiche dalla
fibbia, freccia 1.
2Sganciare i ganci delle cinghie ela-
stiche dagli occhielli di ancoraggio.
3Estrarre dal bagagliaio la borsa con-
tenente la ruota di emergenza e gli
attrezzi per il cambio ruota, freccia
2.
4Aprire la borsa, estrarre la ruota di
emergenza e gli attrezzi per il cam-
bio ruota.
1Riporre nella borsa la ruota di emer-
genza e gli attrezzi per il cambio
ruota.
2Riporre la borsa nel bagagliaio.
3Agganciare i ganci delle cinghie ela-
stiche agli occhielli di ancoraggio.
4Fissare le cinghie elastiche. Assicu-
rarsi che la borsa sia stata posizio-
nata in modo corretto e fissata
saldamente.In questo capitolo vengono descritti tutti
gli equipaggiamenti di serie, in dota-
zione in determinati paesi e allestimenti
speciali disponibili nella serie. Verranno
pertanto descritti anche equipaggia-
menti e funzioni non presenti in una
vettura, ad esempio a causa di allesti-
menti speciali selezionati oppure della
variante per il paese specifico. Questo
vale anche per le funzioni e i sistemi di
sicurezza. Per utilizzare le rispettive
funzioni e sistemi, osservare la norma-
tiva e le disposizioni nazionali in vigore.
Estrazione della ruota di
emergenza
Inserimento della ruota di
emergenzaVano motore
Equipaggiamento della vettura
Supra_OM_Italian_OM9A063L_1_2111.book 310 ページ ２０２１年８月２７日　金曜日　午後６時５５分
