2022 TOYOTA RAV4 PLUG-IN HYBRID sensor

– Als een voorligger een lading
vervoert die uitsteekt voorbij de
achterbumper
– Als een voorligger een
onregelmatige vorm heeft, zoals
een tractor of een zijspan
– Als de voorligger een kinderfiets,
een fiets met bepakking, een fiets
met iemand achterop of een fiets
met een bijzondere vorm (fiets met
een kinderzitje, tandem, enz.) is
– Als een voetganger of de rijhoogte
van een fietser korter is dan
ongeveer 1 m of langer is dan
ongeveer 2 m
– Als een voetganger of fietser breed
vallende kleding (regenjas, lange
rok, enz.) draagt, waardoor zijn of
haar silhouet onduidelijk wordt
– Als een voetganger vooroverbuigt
of gehurkt zit of een fietser
vooroverbuigt
– Als een voetganger of fietser zich
snel voortbeweegt
– Als een voetgangers een
wandelwagentje, rolstoel, fiets of
ander voertuig voortduwt
– Bij het rijden onder barre
weersomstandigheden,
bijvoorbeeld bij zware regenval,
mist, sneeuw of een zandstorm
– Bij het rijden door stoom of rook
– Als er weinig omgevingslicht is,
zoals tijdens de schemering, of 's
nachts of in een tunnel, waardoor
een signaleerbaar object bijna
dezelfde kleur lijkt te hebben als zijn
omgeving
– Wanneer er wordt gereden op een
plek waar de helderheid van het
omgevingslicht plotseling
verandert, zoals bij het in- of
uitrijden van een tunnel
– Nadat het hybridesysteem is gestart
en de auto een poosje heeft
stilgestaan
– Bij het afslaan naar links/rechts en
gedurende een paar seconden na
het afslaan naar links/rechts– Bij het rijden in een bocht en een
paar seconden na het rijden in een
bocht
– Als uw auto in een slip raakt
– Wanneer de voorzijde van de auto is
verhoogd of verlaagd
– Als de wielen niet goed zijn
uitgelijnd
– Als een ruitenwisserblad de camera
voor blokkeert
– Er wordt met extreem hoge
snelheden gereden
– Als op een helling wordt gereden
– Wanneer de radarsensor of de
camera voor niet goed is uitgelijnd
• In sommige situaties, zoals de
onderstaande, kan wellicht
onvoldoende remkracht worden
gerealiseerd, waardoor het systeem
mogelijk niet goed werkt:
– Als de remfuncties niet optimaal
kunnen functioneren, bijvoorbeeld
doordat onderdelen van het
remsysteem extreem koud of warm,
of nat zijn
– Als de auto niet goed wordt
onderhouden (extreem versleten
remdelen of banden, onjuiste
bandenspanning, enz.)
– Als er met de auto gereden wordt op
grind of een andere gladde
ondergrond
5.5 Gebruik van de ondersteunende systemen
288

De zoemer klinkt ook als het type
waarschuwing is ingesteld op “Steering
wheel vibration”
(stuurwieltrillingsfunctie).
Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto
slingert terwijl de waarschuwingsfunctie
voor het slingeren van de auto in
werking is, klinkt er een zoemer en wordt
er een waarschuwingsmelding
weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd
wordt het in de afbeelding weergegeven
symbool op het multi-informatiedisplay
weergegeven.
Afhankelijk van de auto en de conditie
van de weg, wordt er mogelijk geen
waarschuwing gegeven.
Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay en het
controlelampje LTA oranje brandt, volg
dan de desbetreffende
storingzoekprocedure. Volg de
instructies die op het scherm worden
weergegeven als er een andere
waarschuwingsmelding wordt
weergegeven.
• “LTA Malfunction Visit Your Dealer”
(Storing in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.• “LTA Unavailable” (LTA niet
beschikbaar)
Het systeem is tijdelijk uitgeschakeld
als gevolg van een storing in een
andere sensor dan de camera voor.
Schakel het LTA-systeem uit, wacht
een poosje en schakel het
LTA-systeem weer in.
• “LTA Unavailable at Current Speed”
(LTA niet beschikbaar bij huidige
snelheid)
De functie kan niet worden gebruikt
als de rijsnelheid hoger is dan het
werkingsbereik van het LTA-systeem.
Rijd langzamer.
Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie
worden gewijzigd. (→Blz. 163)
5.5.4 RSA (Road Sign Assist)*
*Indien aanwezig
Het RSA-systeem herkent bepaalde
verkeersborden door gebruik te maken
van de camera voor en/of het
navigatiesysteem (als er informatie over
de snelheidslimiet beschikbaar is) en
voorziet de bestuurder via het display van
informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschreden of
wanneer er bijvoorbeeld verboden acties
ten opzichte van de herkende
verkeersborden worden uitgevoerd,
wordt de bestuurder gewaarschuwd door
middel van een waarschuwingsdisplay en
waarschuwingszoemer of de
stuurwieltrillingsfunctie.
5.5 Gebruik van de ondersteunende systemen
298

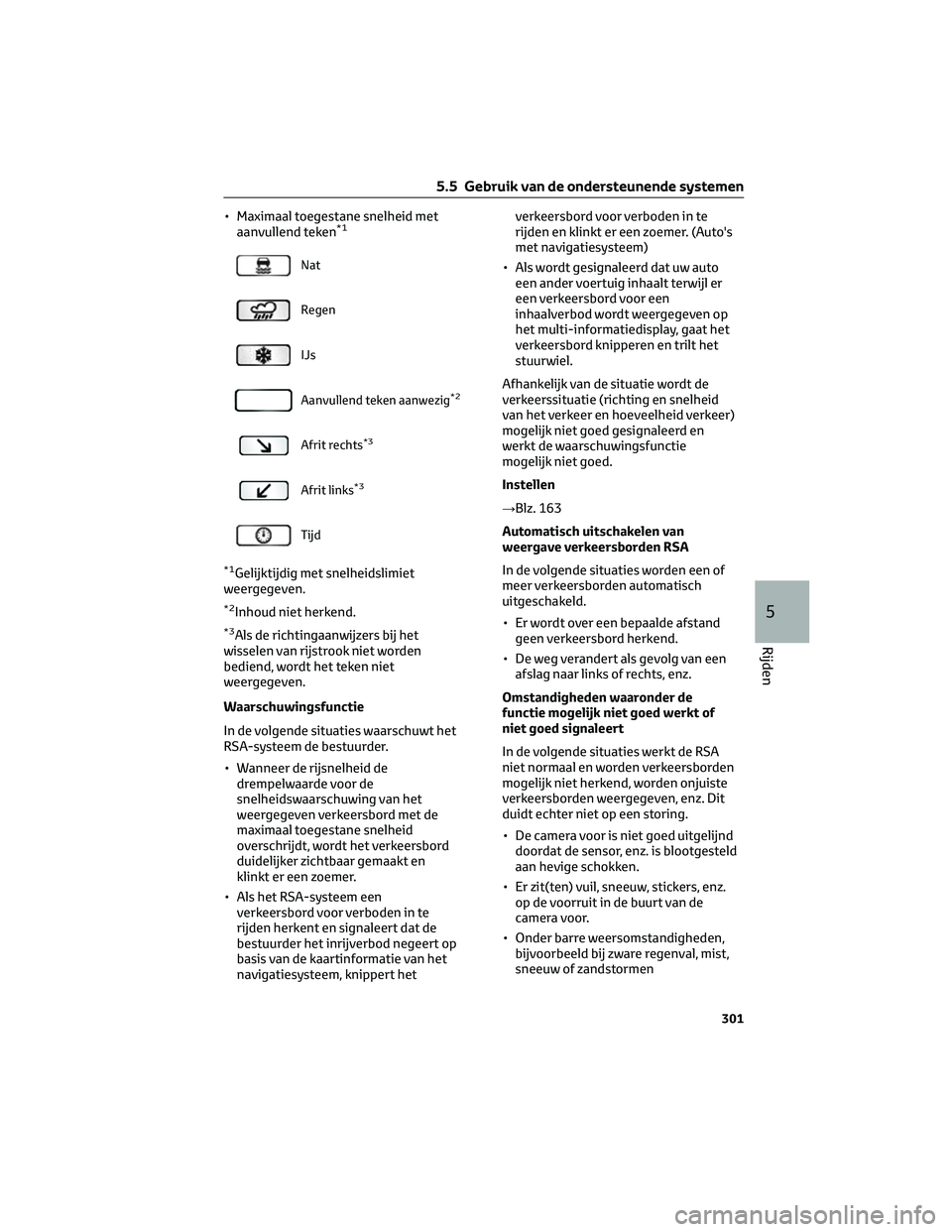

• Maximaal toegestane snelheid met
aanvullend teken*1
Nat
Regen
IJs
Aanvullend teken aanwezig*2
Afrit rechts*3
Afrit links*3
Tijd
*1Gelijktijdig met snelheidslimiet
weergegeven.
*2Inhoud niet herkend.
*3Als de richtingaanwijzers bij het
wisselen van rijstrook niet worden
bediend, wordt het teken niet
weergegeven.
Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
• Als het RSA-systeem een
verkeersbord voor verboden in te
rijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert hetverkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
• Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een
inhaalverbod wordt weergegeven op
het multi-informatiedisplay, gaat het
verkeersbord knipperen en trilt het
stuurwiel.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.
Instellen
→Blz. 163
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
• Onder barre weersomstandigheden,
bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
5.5 Gebruik van de ondersteunende systemen
301
5
Rijden

overeenkomstig de veranderingen in
snelheid van de voorligger, zelfs wanneer
het gaspedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik op
autowegen en snelwegen.
• Afstandsregelmodus (→blz. 305)
• Constante-snelheidsregelmodus
(→blz. 308)
Systeemonderdelen
Weergave instrumentenpaneel
AMulti-informatiedisplay
BIngestelde snelheid
CControlelampjes
Bedieningsschakelaars
AAfstandsschakelaar
BSchakelaar +RES
CCruise control-hoofdschakelaar
DUitschakeltoets
ESchakelaar -SET
WAARSCHUWING!
Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
• Voor veilig rijden is alleen de
bestuurder verantwoordelijk.
Vertrouw niet alleen op het systeem
en rijd voorzichtig door altijd goed op
de omgeving te letten.
• De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden
ondersteuning.
Lees de hierna gegeven
aanwijzingen aandachtig door.
Vertrouw niet blindelings op dit
systeem en rijd altijd voorzichtig.
– Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert:→blz. 311
– Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt:→blz. 312
• Stel de geschikte snelheid in op basis
van de snelheidslimiet, de
verkeersintensiteit, de wegcondities,
de weersomstandigheden, enz. De
bestuurder moet de ingestelde
snelheid controleren.
• Zelfs als het systeem normaal werkt,
kan de door het systeem
gesignaleerde status van de
voorligger afwijken van de door de
bestuurder waargenomen status.
Daarom moet de bestuurder altijd
alert blijven, het gevaar van elke
situatie inschatten en veilig rijden.
Volledig vertrouwen op het systeem
of aannemen dat het systeem de
veiligheid garandeert tijdens het
rijden kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
• Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de cruise control-
hoofdschakelaar als deze niet wordt
gebruikt.
5.5 Gebruik van de ondersteunende systemen
303
5
Rijden

WAARSCHUWING!(Vervolgd)
Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende
voorzorgsmaatregelen in acht,
aangezien er grenzen zijn aan de door
het systeem geboden ondersteuning.
Als u dat niet doet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik dient
alleen ter ondersteuning van de
bestuurder bij het bepalen van de
volgafstand tussen de eigen auto en
een bepaalde voorligger. Het
systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te
rechtvaardigen en kan de bestuurder
ook niet helpen tijdens het rijden bij
slecht zicht.
Het blijft noodzakelijk dat de
bestuurder zelf de omgeving van de
auto goed in de gaten houdt.
• De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control
met volledig snelheidsbereik bepaalt
of de volgafstand tussen de eigen
auto en een bepaalde voorligger
binnen een vastgelegd bereik ligt.
Het systeem kan geen andere
beoordelingen maken. Het is daarom
strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie
mogelijk gevaarlijk is.
• De bestuurder helpen bij het
bedienen van de auto
De Dynamic Radar Cruise Control
met volledig snelheidsbereik heeft
geen functies om aanrijdingen met
een voorligger te voorkomen of
vermijden. Daarom dient u wanneer
er gevaar dreigt direct de controle
over de auto te nemen en juist te
handelen om de veiligheid van alle
betrokkenen te garanderen.
WAARSCHUWING!(Vervolgd)
Situaties waarin de Dynamic Radar
Cruise Control met volledig
snelheidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik
niet in de volgende situaties. Als u dat
wel doet, wordt de snelheid mogelijk
niet goed geregeld, waardoor een
ongeval met ernstig letsel kan
ontstaan.
• Op wegen met voetgangers, fietsers,
enz.
• In druk verkeer
• Op wegen met scherpe bochten
• Op slingerende wegen
• Op gladde wegen, bijvoorbeeld
wegen die nat zijn of bedekt zijn met
ijs of sneeuw
• Op steile hellingen bergafwaarts of
op afwisselend sterk dalende en
sterk stijgende wegen
Bij het afdalen van een steile helling
kan de rijsnelheid de ingestelde
snelheid overschrijden.
• Op invoegstroken van autowegen en
snelwegen
• Als de weersomstandigheden zo
slecht zijn dat ze een juiste
signalering door de sensoren
onmogelijk zouden kunnen maken
(mist, sneeuw, zandstorm, zware
regenval, enz.)
• Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
• In verkeersomstandigheden waarbij
herhaaldelijk accelereren en
decelereren noodzakelijk is
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
• Als er vaak een
naderingswaarschuwing hoorbaar is
5.5 Gebruik van de ondersteunende systemen
304

Rijden in de afstandsregelmodus
In deze modus registreert een radar of er binnen ongeveer 100 meter voor u een voertuig
rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw auto en de voorligger te
berekenen en een geschikte afstand tussen uw auto en de voorligger te handhaven. De
gewenste tussenafstand kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
AVoorbeeld van het rijden met een
constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door
de bestuurder is ingesteld.
BVoorbeeld van deceleratie en het
volgen van een auto
Wanneer een voorligger langzamer
rijdt dan de ingestelde snelheid
Als er een voorligger wordt
gesignaleerd, verlaagt het systeem
automatisch de snelheid van uw auto.
Als de snelheid nog meer moet
worden gereduceerd, schakelt het
systeem het remsysteem in (de
remlichten gaan dan branden). Het
systeem regelt de snelheid van de
auto zo dat de afstand die de
bestuurder heeft ingesteld tot de
voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan
verlagen om een veilige afstand tot
de voorligger te creëren, klinkt er een
naderingswaarschuwing.
Wanneer uw voorligger stopt, stoptuw auto ook (de auto wordt door het
systeem stilgezet). Als uw voorligger
begint te rijden, wordt het rijden met
de volgregeling hervat wanneer u op
de schakelaar +RES drukt of het
gaspedaal intrapt (bediening om weg
te rijden). Als de bediening om weg te
rijden niet wordt uitgevoerd, zorgt de
regeling van het systeem ervoor dat
uw auto stil blijft staan.
Als u de richtingaanwijzers inschakelt
en bij een rijsnelheid van 80 km/h of
hoger een rijstrook opschuift om in te
halen, zal de auto accelereren zodat
een voertuig op de andere rijstrook
sneller kan worden ingehaald.
Het oordeel van het systeem met
betrekking tot wat een rijstrook voor
inhalen is, is mogelijk alleen
gebaseerd op de positie van het
stuurwiel in de auto (bestuurder links
of rechts). Als de auto rijdt in een
regio waar de rijstrook voor inhalen
zich aan de andere kant bevindt dan
waar de auto normaal rijdt,
5.5 Gebruik van de ondersteunende systemen
305
5
Rijden

Inschakelen/uitschakelen Dynamic
Radar Cruise Control met Road Sign
Assist (auto's met RSA)
U kunt de Dynamic Radar Cruise Control
met Road Sign Assist inschakelen/
uitschakelen via het scherm
op het
multi-informatiedisplay. (→Blz. 163)
Wanneer de Dynamic Radar Cruise
Control met Road Sign Assist in werking
is en u bergaf rijdt, overschrijdt de
rijsnelheid mogelijk de ingestelde
snelheid.
In dit geval wordt de weergegeven
ingestelde rijsnelheid verlicht en klinkt er
een zoemer om de bestuurder te
waarschuwen.
De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
• De selectiehendel staat in stand D.
• De gewenste snelheid kan worden
ingesteld wanneer de rijsnelheid
ongeveer 30 km/h of hoger is. (Als de
snelheid echter wordt ingesteld
terwijl de rijsnelheid lager is dan
ongeveer 30 km/h, wordt de snelheid
ingesteld op ongeveer 30 km/h.)
Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelereren.
Na het accelereren gaat de auto weer
rijden met de ingestelde snelheid. Als de
afstandsregelmodus is ingeschakeld,
neemt de rijsnelheid echter mogelijk af
tot onder de ingestelde snelheid, zodat
de afstand tot de voorligger
gehandhaafd blijft.
Als de auto stopt tijdens rijden met de
volgregeling
• Door op de schakelaar +RES te
drukken terwijl de voorligger stopt,
wordt, als de voorligger begint te
rijden, binnen ongeveer 3 seconden
nadat op de schakelaar is gedrukt het
rijden met de volgregeling hervat.• Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te
rijden, wordt het rijden met de
volgregeling hervat.
Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt
automatisch uitgeschakeld in de
volgende situaties.
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
• Wanneer de remregeling of de
begrenzingsregeling voor het
vermogen van een ondersteunend
systeem in werking is. (Bijvoorbeeld:
Pre-Crash Safety-systeem,
wegrijregeling)
• De parkeerrem is geactiveerd.
• De auto wordt door het systeem
stilgezet op een steile helling.
• Als de auto door het systeem is
stilgezet, wordt het volgen van de
voorligger in de volgende gevallen
niet hervat:
– De bestuurder draagt geen
veiligheidsgordel.
– Het bestuurdersportier wordt
geopend.
– De auto heeft ongeveer 3 minuten
stilgestaan.
Als de afstandsregelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het
systeem aanwezig zijn. Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
5.5 Gebruik van de ondersteunende systemen
310

Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
• Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de
ingestelde rijsnelheid.
• Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
• De VSC is geactiveerd.
• De TRC is gedurende een bepaalde
periode geactiveerd.
• Wanneer de VSC of TRC wordt
uitgeschakeld.
• Wanneer de remregeling of de
begrenzingsregeling voor het
vermogen van een ondersteunend
systeem in werking is. (Bijvoorbeeld:
Pre-Crash Safety-systeem,
wegrijregeling)
• De parkeerrem is geactiveerd.
Als de constante-snelheidsregelmodus
om een andere dan de hierboven
genoemde redenen automatisch
uitgeschakeld wordt, kan er een storing
in het systeem aanwezig zijn. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA
mogelijk niet goed werkt of niet goed
signaleert (→blz. 301). Controleer
daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord
met de snelheidslimiet.In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet
gewijzigd in de herkende snelheidslimiet
door het ingedrukt houden van de
schakelaar +RES/-SET:
• Als er geen informatie over de
snelheidslimiet beschikbaar is
• Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
• Wanneer de herkende snelheidslimiet
buiten het snelheidsbereik van het
Dynamic Radar Cruise Control-
systeem ligt
Werking van de remmen
Er kan een geluid van de remmen
hoorbaar zijn en de reactie van het
rempedaal kan veranderen, maar dit
duidt niet op een storing.
Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden
extra moet opletten. Lees de op het
multi-informatiedisplay weergegeven
waarschuwingsmelding en volg de
aanwijzingen op. (→Blz. 280, blz. 474)
Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem
onvoldoende decelereert of bedien het
gaspedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen
wellicht niet op de juiste manier
signaleert, wordt er mogelijk geen
naderingswaarschuwing (→blz. 308)
gegeven.
• Auto's die plotseling voor u invoegen
• Auto's die met lage snelheden rijden
5.5 Gebruik van de ondersteunende systemen
311
5
Rijden
