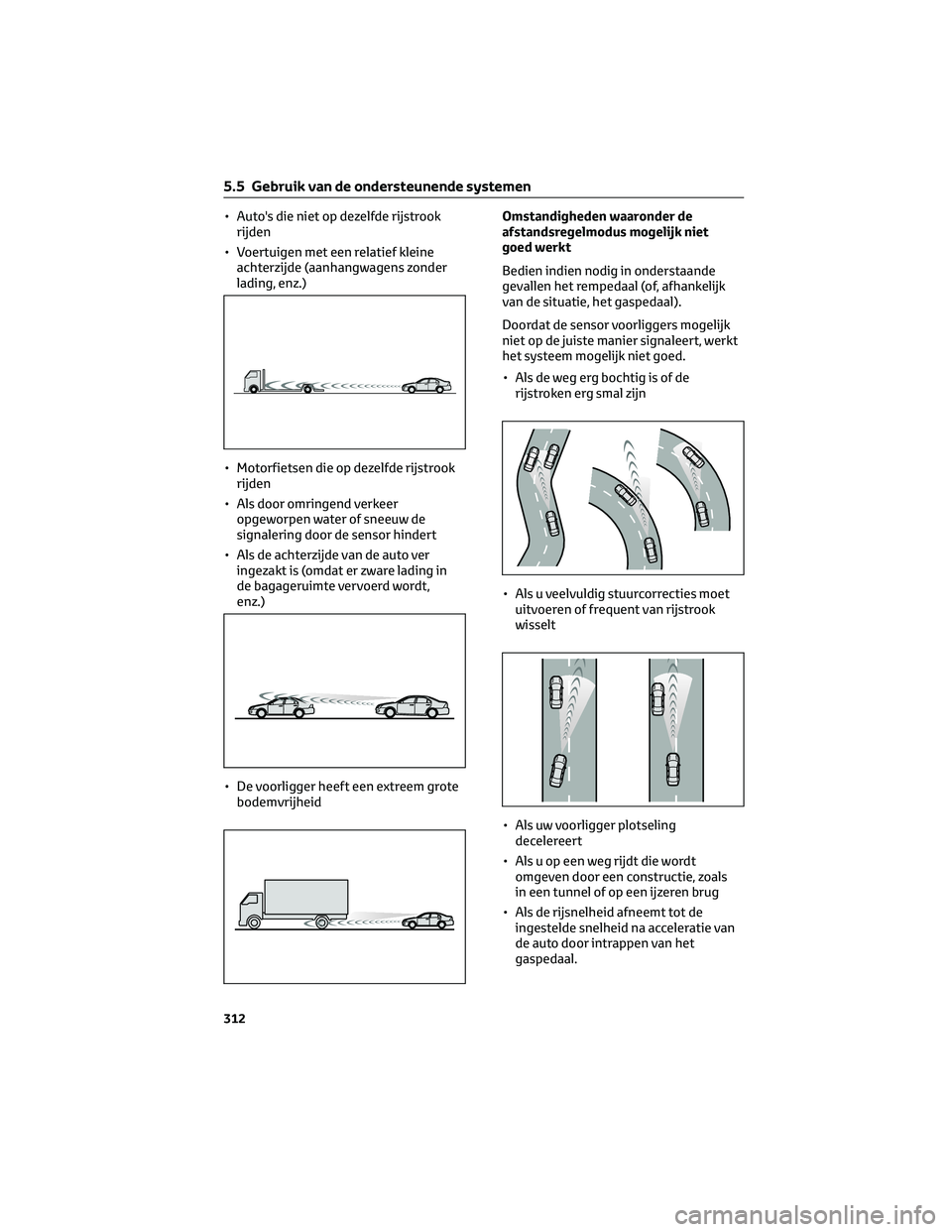

2022 TOYOTA RAV4 PLUG-IN HYBRID sensor

• Auto's die niet op dezelfde rijstrook
rijden
• Voertuigen met een relatief kleine
achterzijde (aanhangwagens zonder
lading, enz.)
• Motorfietsen die op dezelfde rijstrook
rijden
• Als door omringend verkeer
opgeworpen water of sneeuw de
signalering door de sensor hindert
• Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)
• De voorligger heeft een extreem grote
bodemvrijheidOmstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
• Als de weg erg bochtig is of de
rijstroken erg smal zijn
• Als u veelvuldig stuurcorrecties moet
uitvoeren of frequent van rijstrook
wisselt
• Als uw voorligger plotseling
decelereert
• Als u op een weg rijdt die wordt
omgeven door een constructie, zoals
in een tunnel of op een ijzeren brug
• Als de rijsnelheid afneemt tot de
ingestelde snelheid na acceleratie van
de auto door intrappen van het
gaspedaal.
5.5 Gebruik van de ondersteunende systemen
312

snelheidsbegrenzer in. Als de
snelheidsbegrenzer niet kan worden
ingesteld, is er mogelijk een storing
aanwezig in het
snelheidsbegrenzersysteem. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
5.5.8 BSM (Blind Spot Monitor)*
*Indien aanwezig
De Blind Spot Monitor is een systeem met
2 functies:
• De BSM-functie (Blind Spot Monitor)
Helpt de bestuurder bij het nemen van
een beslissing als van rijstrook wordt
gewisseld
• De RCTA-functie (Rear Crossing
Traffic Alert)
Helpt de bestuurder bij het
achteruitrijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving. De BSM-functie is een
aanvullende functie die de bestuurder
er attent op maakt dat er zich een auto
in de dode hoek van de buitenspiegels
bevindt of snel van achteren nadert
richting dode hoek. Vertrouw niet
alleen op de BSM-functie. Omdat de
functie niet kan beoordelen of het
veilig is om van rijstrook te wisselen,
kan, als uitsluitend op het systeem
wordt vertrouwd, een aanrijding het
gevolg zijn, waardoor dodelijk of
ernstig letsel kan ontstaan.
WAARSCHUWING!(Vervolgd)
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf de
veiligheid te controleren.
Waarschuwingen met betrekking tot
het gebruik van de RCTA
Vertrouw niet blindelings op het
systeem, aangezien er een grens is aan
de mate van nauwkeurigheid bij de
herkenning en de ondersteunende
mogelijkheden die dit systeem kan
bieden. Het is altijd de
verantwoordelijkheid van de
bestuurder om de omgeving van de
auto in de gaten te houden en veilig te
rijden.
Systeemonderdelen
AMulti-informatiedisplay
In-/uitschakelen van de
BSM-functie/RCTA.
BIndicatoren in buitenspiegel
BSM-functie: Wanneer een auto
wordt gesignaleerd in de dode hoek
van de buitenspiegels of van achteren
snel de dode hoek nadert, gaat de
5.5 Gebruik van de ondersteunende systemen
317
5
Rijden

indicator in de buitenspiegel aan die
zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde
waar een auto wordt gesignaleerd,
gaat de indicator in de buitenspiegel
knipperen.
RCTA-functie: Wanneer een auto
wordt gesignaleerd die van rechts of
links achter nadert, gaan de
indicatoren in beide buitenspiegels
knipperen.
CWeergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 335) voor de desbetreffende
zijde weergegeven.
DControlelampje BSM OFF/
controlelampje RCTA OFF
Wanneer de Blind Spot Monitor wordt
uitgeschakeld, gaat het
controlelampje BSM OFF branden.
Wanneer de RCTA wordt
uitgeschakeld, gaat het
controlelampje RCTA OFF branden.
ERCTA-zoemer (alleen RCTA)
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, klinkt er een zoemer
vanachter de achterstoel.
In-/uitschakelen van de
BSM-functie/RCTA-functie
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm
van het multi-
informatiedisplay. (→Blz. 163)
De BSM-functie/RCTA wordt automatisch
ingeschakeld telkens wanneer het
contact AAN wordt gezet.Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.
Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Wanneer “Blind Spot Monitor
Unavailable.” (Blind Spot Monitor niet
beschikbaar) of “RCTA Unavailable”
(RCTA niet beschikbaar) wordt
weergegeven op het
multi-informatiedisplay
De sensorspanning is niet in orde of
water, sneeuw, modder, enz. hopen zich
mogelijk op in de buurt rondom de sensor
in de achterbumper. (→Blz. 332)
Wanneer het water, de sneeuw, de
modder, enz. rondom de sensor wordt
verwijderd, moet het systeem weer
normaal gaan werken. Ook werkt
mogelijk de sensor niet normaal bij
extreem warm of koud weer.
Wanneer “Blind Spot Monitor
Malfunction Visit Your Dealer” (Storing
BSM. Laat auto bij dealer controleren)
of “RCTA Malfunction Visit Your Dealer”
(Storing RCTA. Laat auto bij dealer
controleren) op het multi-
informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 163)
5.5 Gebruik van de ondersteunende systemen
318

WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
Er zijn Blind Spot Monitor-sensoren
geplaatst aan de binnenzijde links en
rechts van de achterbumper. Houd u
aan het volgende om ervoor te zorgen
dat de Blind Spot Monitor goed werkt.
• Houd de sensoren en de omgeving
ervan op de achterbumper te allen
tijde schoon. Als een sensor of de
omgeving ervan op de
achterbumper vuil is of bedekt is
met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er
een waarschuwingsmelding
(→blz. 318) weergegeven. Veeg in
dat geval het vuil of de sneeuw weg
en rijd gedurende ongeveer
10 minuten met de auto terwijl aan
de bedrijfscondities voor de
BSM-functie (→blz. 333) wordt
voldaan. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING!(Vervolgd)
• Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken. Als een sensor
ook maar iets wordt verplaatst,
werkt het systeem mogelijk niet
goed meer en worden auto's
mogelijk niet meer correct
gesignaleerd. Laat in de volgende
gevallen uw auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Een sensor of de omgeving ervan is
blootgesteld aan krachtige
schokken.
– Als er krassen op of deuken in de
omgeving van de sensor aanwezig
zijn of als een deel van de sensoren
is losgekomen.
• Neem de sensor niet uit elkaar.
• Bevestig geen accessoires,
(doorzichtige) stickers, aluminium
tape, enz. op een sensor of het
omliggende gebied op de
achterbumper.
• Breng geen wijzigingen aan de sensor
of de omgeving ervan op de
achterbumper aan.
• Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als een sensor
of de achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de
achterbumper.
5.5 Gebruik van de ondersteunende systemen
332

De Blind Spot Monitor-functie
Auto's die kunnen worden gesignaleerd
door de Blind Spot Monitor
De BSM-functie maakt gebruik van
radarsensoren om de volgende soorten
auto's te signaleren die op een
aangrenzende rijstrook rijden en brengt
de bestuurder hiervan op de hoogte via
de indicatoren in de buitenspiegels.
AAuto's die in het gebied rijden dat niet
in de buitenspiegels te zien in (de
dode hoek)
BAuto's die snel van achteren naderen
in het gebied dat niet in de
buitenspiegels te zien in (de dode
hoek)
Detectiegebieden BSM-functie
Hieronder staan de gebieden aangegeven
waarin auto's kunnen worden
gesignaleerd.Het detectiegebied reikt tot:
AOngeveer 0,5 m - 3,5 m vanaf de
zijkanten van de auto
Het gebied tussen de zijkanten van de
auto en 0,5 m vanaf de zijkant van de
auto kan niet worden gesignaleerd.
BOngeveer 1 m vóór de achterbumper
COngeveer 3 m achter de
achterbumper
DOngeveer3m-60machter de
achterbumper
Hoe groter het snelheidsverschil is
tussen uw auto en de gesignaleerde
auto, hoe verder weg de auto wordt
gesignaleerd, waardoor de indicator
in de buitenspiegel gaat branden of
knipperen.
De BSM-functie werkt wanneer
De BSM-functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• De BSM-functie is ingeschakeld.
• De selectiehendel staat in een andere
stand dan R.
• De rijsnelheid is hoger dan ongeveer
16 km/h.
5.5 Gebruik van de ondersteunende systemen
333
5
Rijden

De BSM-functie signaleert een auto
wanneer
De BSM-functie signaleert in de
volgende situaties een auto in het
detectiegebied:
• Een auto in een aangrenzende
rijstrook uw auto inhaalt.
• U haalt een auto in een aangrenzende
rijstrook langzaam in.
• Een andere auto binnen het
detectiegebied komt wanneer deze
van rijstrook wisselt.
Situaties waarin het systeem geen
auto signaleert
De BSM-functie is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Kleine motorfietsen, fietsen,
voetgangers, enz.
*
• Tegemoetkomende auto's
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Auto's achter u die op dezelfde
rijstrook rijden*
• Auto's die 2 rijstroken van uw auto
verwijderd zijn*
• Auto's die snel door uw auto worden
ingehaald
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Omstandigheden waaronder het
systeem mogelijk niet goed werkt
• Onder de volgende omstandigheden
signaleert de BSM-functie auto's
mogelijk niet correct:
– Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
– Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt– Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
– Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen
elke auto
– Wanneer er slechts weinig ruimte zit
tussen uw auto en een auto achter u
– Bij een duidelijk verschil in snelheid
tussen uw auto en de auto die
binnen het detectiegebied komt
– Wanneer het snelheidsverschil
tussen uw auto en een andere auto
verandert
– Wanneer een auto het
detectiegebied binnenkomt met
ongeveer dezelfde snelheid als uw
auto
– Wanneer uw auto vanuit stilstand
wegrijdt, blijft een auto in het
detectiegebied
– Bij het op- en afrijden van
opeenvolgende steile hellingen,
zoals heuvels, dalingen in de weg,
enz.
– Bij het rijden op wegen met scherpe
bochten, opeenvolgende bochten of
oneffenheden
– Wanneer de rijstroken breed zijn of
wanneer op de rand van een
rijstrook wordt gereden en de auto
op een aangrenzende rijstrook ver
van uw auto vandaan is
– Wanneer een accessoire (zoals een
fietsendrager) op de achterzijde van
de auto is gemonteerd
– Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die
binnen het detectiegebied komt
– Direct nadat de BSM-functie/RCTA
is ingeschakeld
– Bij het rijden met een
aanhangwagen
5.5 Gebruik van de ondersteunende systemen
334

• Onder de volgende omstandigheden
is de kans dat de BSM-functie onnodig
een auto en/of object signaleert
groter:
– Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
– Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
– Bij het op- en afrijden van
opeenvolgende steile hellingen,
zoals heuvels, dalingen in de weg,
enz.
– Wanneer de rijstroken smal zijn of
wanneer op de rand van een
rijstrook wordt gereden en een auto
die op een andere dan de
aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
– Bij het rijden op wegen met scherpe
bochten, opeenvolgende bochten of
oneffenheden
– Als de banden slippen of spinnen
– Wanneer er slechts weinig ruimte zit
tussen uw auto en een auto achter u
– Wanneer een accessoire (zoals een
fietsendrager) op de achterzijde van
de auto is gemonteerd
– Als achter de auto water of sneeuw
opgeworpen wordt
De Rear Crossing Traffic Alert-functie
Werking van de RCTA
De RCTA-functie maakt gebruik van
radarsensoren om auto's die van rechts of
links achter naderen te signaleren en
waarschuwt de bestuurder voor de
aanwezigheid van dergelijke auto's door
de indicatoren in de buitenspiegels te
laten knipperen en een zoemer te laten
klinken.
ANaderende auto's
BDetectiegebieden
Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt
het volgende weergegeven op het
scherm van het navigatiesysteem (indien
aanwezig) of het scherm van het
multimediasysteem (indien aanwezig).
• Wanneer de Toyota Parking
Assist-monitor (indien aanwezig)
wordt weergegeven
• Wanneer de Panoramic View
Monitor-monitor (indien aanwezig)
wordt weergegeven
5.5 Gebruik van de ondersteunende systemen
335
5
Rijden

Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven
waarin auto's kunnen worden
gesignaleerd.
Bijvoorbeeld:
Naderende
autoSnelheid
A
Afstand
waarschu-
wing (bij
benadering)
Snel 56 km/h 40 m
Langzaam 8 km/h 5,5 m
De RCTA-functie werkt wanneer:
De RCTA-functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• De RCTA is ingeschakeld.
• De selectiehendel staat in stand R.
• De rijsnelheid is lager dan ongeveer
15 km/h.
• De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en
56 km/h.
Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het multi-
informatiedisplay. (→Blz. 163)Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren.
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken.
De zoemer kan de bestuurder
waarschuwen voor snellere auto's die van
verder weg naderen.
5.5 Gebruik van de ondersteunende systemen
336
