2022 TOYOTA PROACE Kasutusjuhend (in Estonian)

Tere tulemast!
Täname teid, et valisite Toyota PROACE VAN või Toyota PROACE VERSO.Käesolev dokument sisaldab põhiteavet ja soovitusi, mis võimaldavad teil oma sõidukiga põhjalikult ja ohutult tutvuda. Soovitame kindlasti \
tutvuda selle dokumendiga ning hooldus- ja garantiivihikuga.Sõltuvalt sõiduki viimistlustasemest, versioonist ja müügikohale vastavast 0056005300480057kirjeldatud seadmetest.Kirjeldused ja joonised on ainult illustratiivsed.TOYOTA on õigus muuta tehnilisi andmeid, seadmeid ja varustust ilma käesolevat dokumenti uuendamata.Sõiduki loovutamisel teisele omanikule andke kindlasti edasi ka käesolev K\344si.
M\344rkused
Ohuhoiatus
Lisateave
Keskkonnakaitseline funktsioon
Vasakpoolse rooliga sõidukid
Parempoolse rooliga sõidukid
Kirjeldatava seadme/nupu asukoht mustaga tähistatud alas.
Esitlus
Võimaldab ära tunda sõiduki eriomadusi.
PROACE VAN
PROACE VAN Crew Cab, mehaanilise lapselukuga
PROACE VAN Crew Cab, elektrilise lapselukuga
PROACE VAN, PROACE VERSO

2



 ■Ülevaade
Ülevaade 4Sildid 6
 ■Ökonoomne sõit
1Mõõdikud
Mõõdikupaneel 10Hoiatus- ja märgutuled 12Märgutuled 18Valgustuse hämardi 23Teekonnaarvuti 24Puuteekraan 25Kaugjuhitavad funktsioonid (elektrisõiduk) 27Kuupäeva ja kellaaja seadmine 28
2Juurdepääs
Elektrooniline võti, kaugjuhtpuldi funktsiooni ja sisemise võtmega 30Osaline/täielik või valikuline lukust avamine 33Tegutsemine eriolukorras 37Kesklukustus 40Elektriline (elektrilised) liuguks(ed) 41Üldisi soovitusi külgmiste liuguste kohta 43Käed-vabad luiguks(ed) 45Külgmiste hingedega tagauksed 47Tagaluuk 48Tagaluugi tagaklaas 49Alarmseade 49Elektrilised aknad 51
3Kasutuslihtsus ja mugavus
Esiistmed 522-kohaline eesmine pinkiste 54Rooli reguleerimine 56
Peeglid 57Smart Cargo 58Istmete ja pinkistmetega seotud ettevaatusabinõud 62Fikseeritud üheosaline pinkiste 63Fikseeritud tagumine iste ja pinkiste 66Siinidel tagaiste ja pinkiste 68Eraldi tagaiste (-istmed) siinidel 70Crew Cab, fikseeritud 73Crew Cab, kokkuklapitav 74Salongis olevad kinnituskohad 75Kaubaruumi varustus 79Kabiini varustus 80Panoraamkatus 82Väljatõmmatav laud 82Küte ja ventilatsioon 86Küte 87Käsitsi seatav õhukonditsioneer 87Kahetsooniline automaatne õhukonditsioneer 88Eesmine udueemaldi-sulati 90Tagaklaasi ja/või välispeeglite udueemaldi-sulati 91Tagumine küte ja õhukonditsioneer 91Täiendav kütte-/ventilatsioonisüsteem 92Eelküte/jahutus (Elektrisõiduk) 95Saatetuli (-tuled) 96
4Valgustid ja nähtavus
Tulede lülitushoob 98Suunatuled 99Päevasõidutuled/küljetuled 99Esitulede automaatne süttimine 99Saate- ja tervitustuled 100Automaatne esitulede ümberlülitus 101Esitulede valgusvihu kõrguse reguleerimine 102Sisevalgustid 102
Klaasipuhastite juhthoob 103Automaatsed klaasipuhastid 104Klaasipuhastiharjade vahetamine 106
5Ohutus
Üldisi ohutusalaseid soovitusi 107Ohutuled 108Hädaolukord või tehniline abi 108Helisignaal 11 0Jalakäija helisignaal (elektrisõiduk) 11 0Sõiduki stabiilsuskontroll (VSC) 11 0Toyota Traction Select 11 3Turvavööd 11 4Turvapadjad 11 8Turvaistmed 121Eesmise kaassõitja turvapadja väljalülitamine 123ISOFIX- ja i-Size-kinnitusega turvaistmed 129i-Size-turvaistmed 141Manuaalne lapselukk 144Elektriline lapselukk 144Tagaaiende lapselukud 145
6Sõitmine
Soovitusi juhtimise kohta 146Mootori käivitamise/väljalülitamine 149Manuaalne seisupidur 153Elektriline seisupidur 153Mägistardiabi 1566-käiguline manuaalkäigukast 157Käigulülituse näidik 157Automaatkäigukast 158Sõiduvalits (elektrisõiduk) 162Sõidurežiimi (elektrisõiduk) 163Stop & Start 163Madala rehvirõhu andursüsteem 165

3
Sisukord
Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 167Esiklaasinäidik 169Kiiruse mällu salvestamine 170Kiirusepiirangute tuvastus ja soovitamine 171Kiiruspiirik 173Kiirushoidik – erisoovitusi 175Kiirushoidik 176Adaptiivne kiirushoidik 178Active Safety Brake koos funktsiooniga Kokkupõrkeohu hoiatus ja intelligentse hädapidurdusabiga 182Sõidurajalt kõrvalekaldumise hoiatussüsteem 184Tähelepanuvõime jälgimine 185Pimealade jälgimissüsteem 187Parkimissensorid 188VisioPark Light 190Vaade taha ülalt 190
7Praktiline teave
Kütuste sobivus 194Tankimine 194Vale kütuse tankimise vältimine (diisel) 196Laadimissüsteem (elektrisõiduk) 197Sõiduaku laadimine (elektrisõiduk) 205Energiasäästu režiim 209Lumeketid 210Haakeseadis 210Katusetalad/katuseraam 2 11Kapott 212Mootoriruum 213Vedelikutasemete kontrollimine 214Kiiruse kontrollimine 217AdBlue® (diiselmootor) 219Vabakäik 221
Nõuandeid hoolduse ja korrashoiu kohta 223
8Tehnilise rikke korral
Ohukolmnurk 225Kütuse lõppemine (diiselmootor) 225Tööriistakast 226Ajutine rehviparanduskomplekt 227Varuratas 231Lambi vahetamine 236Kaitsme vahetamine 24112 V aku/tarvikuaku. 244Pukseerimine 248
9Tehnilised andmed
Mootori tehnilised andmed ja veetavad koormused 250Diislid 251Elektrimootor 255Mõõtmed 257Identimistähised 260
10Bluetooth® helisüsteem
Esimesed sammud 261Roolil olevad nupud/hoovad 262Menüüd 263Raadio 263DAB-raadio (Digital Audio Broadcasting) 265Meedia 266Telefon 269Küsimused ja vastused 272
11TOYOTA Pro Touch
Esimesed sammud 274Roolil olevad nupud/hoovad 275Menüüd 276
Rakendused 278Raadio 278DAB-raadio (Digital Audio Broadcasting) 280Meedia 281Telefon 282Sätted 285Küsimused ja vastused 287
12 TOYOTA Pro Touch koos navisüsteemiga
Esimesed sammud 289Roolil olevad nupud/hoovad 290Menüüd 291Häälkäsklused 292Navigeerimine 296Ühendusega navigeerimine 298Rakendused 301Raadio 304DAB-raadio (Digital Audio Broadcasting) 305Meedia 306Telefon 307Sätted 310Küsimused ja vastused 313
13Sündmuste andmete registraatorid
 ■Tähestikuline register

4
Esitlus
Mõõdikud ja juhtseadised
NOTIC E
Joonised ja kirjeldused on juhendavad. Teatud komponentide olemasolu ja asukoht varieerub sõltuvalt modifikatsioonist, viimistlusest ja riigist, kus sõiduk müüdi.



1.KindalaegasEesmise kaassõitja turvapadja väljalülitamine
2.12 V (120 W) pistikupesa
3.USB-pesa.
4.Elektriline seisupidur
5.Mõõdikupaneel
6.PanipaikTopsihoidel
7.Panipaik
8.Ülemine panipaik
9.220 V (120 W) pistikupesa
10.Helisignaal
11 .SaatetuliTurvavööde ja eesmise kaassõitja turvapadja hoiatustuledSisemine tahavaatepeegelHädaabi- ja toe kõne nupp
12.Küte/õhukonditsioneerEesmine udueemaldi-sulatiTagaklaasi udueemaldi-sulati
13.Nupp "START/STOP"
14.Käigukast või sõiduvalitsSõidurežiimi valimine
15.Mustvalge ekraan ja helisüsteemiPuuteekraan ja TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemiga
16.Kapoti avamishoob
17.Armatuurlaua kaitsmed
18.Esiklaasinäidik
NOTIC E
Sõiduki varustusest olenevalt võib panipaik olla lahtine või kinnine. Joonisel kujutatakse näidet.
Roolil olevad nupud/hoovad

1.Tulede/suunatulede lülitushoovad
2.Klaasipuhasti/klaasipesur/teekonnaarvuti
3.Helisüsteemi sätete nupud

5
Ülevaade

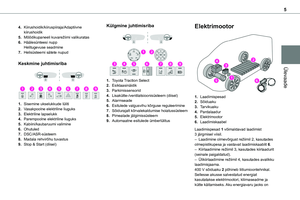

4.Kiirushoidik/kiiruspiiraja/Adaptiivne kiirushoidik
5.Mõõdikupaneeli kuvarežiimi valikuratas
6.Häälesünteesi nuppHelitugevuse seadmine
7.Helisüsteemi sätete nupud
Keskmine juhtimisriba


1.Sisemine ukselukkude lüliti
2.Vasakpoolne elektriline liuguks
3.Elektriline lapselukk
4.Parempoolne elektriline liuguks
5.Kabiini/kaubaruumi valimine
6.Ohutuled
7.DSC/ASR-süsteem
8.Madala rehvirõhu tuvastus
9.Stop & Start (diisel)
Külgmine juhtimisriba


1.Toyota Traction Select
2.Esiklaasinäidik
3.Parkimissensorid
4.Lisakütte-/ventilatsioonisüsteem (diisel)
5.Alarmseade
6.Esitulede valgusvihu kõrguse reguleerimine
7.Sõidurajalt kõrvalekaldumise hoiatussüsteem
8.Pimealade jälgimissüsteem
9.Automaatne esitulede ümberlülitus
Elektrimootor

1.Laadimispesad
2.Sõiduaku
3.Tarvikuaku
4.Pardalaadur
5.Elektrimootor
6.Laadimiskaabel
Laadimispesad 1 võimaldavad laadimist 3 järgmisel viisil.– Laadimine olmevõrgust režiimil 2, kasutades olmepistikupesa ja vastavat laadimiskaablit 6.
– Kiirlaadimine režiimil 3, kasutades kiirlaadurit (seinale paigaldatud).– Ülikiirlaadimine režiimil 4, kasutades avalikku laadimisjaama.400 V sõiduaku 2 põhineb liitiumioontehnikal. Sellesse akusse salvestatud energiat kasutatakse elektrimootori, kliimaseadme ja kütte käitamiseks. Aku energiavaru jaoks on

6
mõõdikupaneelil näidik ja reservvõimsuse hoiatustuli.12 V tarvikuakust 3 saab energiat sõiduki tavaline elektrisüsteem. Seda akut laaditakse automaatselt sõiduakust, kasutades pardalaadurit.Pardalaadur 4 laadib sõiduakut olmevõrgust laadimise (režiim 2) ja kiirlaadimise (režiim 3) ajal ning laadib ka 12 V tarvikuakut.
Elektrimootor 5 paneb sõiduki liikuma vastavalt valitud sõidurežiimile ja -tingimustele. Sõiduki pidurdamise ja aeglustamise ajal regenereerib mootor energiat.
Sildid

Jaotis Külgmiste hingedega tagauksed.



Jaotis Smart Cargo.


Jaotis Istmete ja pinkistmetega seotud ettevaatusabinõud.

Jaotis Väljatõmmatav laud.

7
Ülevaade

Jaotis Lisaküte/-ventilatsioon.

Jaotis Eesmise kaassõitja turvapadja väljalülitamine.

Jaotis ISOFIX-kinnitusega turvaistmed.

Jaotis Manuaalne lapselukk.

Jaotis Elektriline seisupidur.


Jaotis Laadimissüsteem (elektrisõiduk).

Jaotis Sõiduaku laadimine (elektrisõiduk).


Jaotis Kapott.

Jaotis Vedelikutasemete kontrollimine.
24V
12V
Jaotis 12 V aku / tarvikuaku.

Jaotis Rehviparanduskompekt, Varuratas ja Identimistähised.

8
Ökonoomne sõit
Ökonoomne sõit tähendab hulka igapäevaseid toiminguid, mis võimaldavad juhil optimeerida sõiduki energiakulu (kütus ja/või elekter) ja CO2 heidet.
Optimaalne käigukasti kasutamine
Manuaalkäigukasti korral kiirendage mõõdukalt ja vahetage käike kiirelt üles. Kiirendamisel
vahetage käike varakult üles.Kui sõidukil on automaatkäigukast, kasutage selle automaatrežiimi. Ärge vajutage gaasipedaali liiga tugevalt ega äkiliselt.Käiguvahetuse näidik soovitab teile kõige sobivamat käiku. Kui see näit kuvatakse mõõdikupaneelile, toimige kohe vastavalt soovitusele.Automaatkäigukasti korral kuvatakse seda näidikut ainult manuaalses režiimis.
Sõitke sujuvalt
Hoidke piisavat pikivahet, kasutage piduri asemel rohkem mootoripidurdust ning vajutage gaasi pikkamisi. Need juhtimisvõtted aitavad säästa energiat ning vähendada CO2 heidet ja üldist liiklusmüra.Kui liiklus on ühtlane, kasutage kiirushoidikut.
Jälgige elektriseadmete kasutust
Kui salongis on liiga soe, ventileerige salongi enne liikumahakkamist akende ja puhurite avamise teel, enne kui kasutate õhukonditsioneeri.
Kui sõidukiirus ületab 50 km/h, sulgege aknad ja jätke puhurid avatuks.Kasutage olemasolevaid võimalusi temperatuuri alandamiseks sõiduki salongis (nt katuseluugi ruloo, kardinad).Kui õhukonditsioneer ei toimi automaatselt, lülitage see kohe välja, kui sobiv temperatuur salongis on saavutatud.Lülitage välja udueemalduse ja sulatuse
funktsioonid, kui see ei toimu automaatselt.Lülitage istmesoojendid välja niipea kui võimalik.Kasutage esi- ja/või udutulesid vastavalt nähtavusele ja asukohariigi liiklusseadusele.Enne sõitmahakkamist, eriti talvel, ärge mootorit käitage (välja arvatud väga külma ilma korral, kui õhutemperatuur on madalam kui -23 °C). Sõiduk soojeneb sõidu ajal märksa kiiremini.Kui olete kaassõitja, saate energiat säästa, vältides autoga multimeediaseadmete (nt video-/muusikamängija, mängukonsool) ühendamist.Enne sõidukist lahkumist eemaldage kõik kantavad seadmed auto vooluvõrgust.
Kütuse liigkulu piiramine
Jagage koorem sõidukis ühtlaselt. Paigutage raskemad esemed pakiruumis tagaistmetele võimalikult lähedale.Vähendage auto koormust ja õhutakistust (nt katuseraam, jalgrattaraam, haagis). Vajadusel kasutage katusekasti.Eemaldage katuseraam, kui te seda ei kasuta.Talve lõppedes eemaldage talverehvid ja kasutage suverehve.
Järgige hooldusjuhiseid
Kontrollige regulaarselt rehvirõhke, kui rehvid on külmad, juhindudes juhiukse piilaril olevast sildist.Kontrollige rehvirõhke kindlasti:– enne pikemat reisi;– aastaaja vahetudes;– pärast pikaajalist kasutuseta seismist.Ärge unustage ka varuratast ja vajadusel
haagise või haagissuvila rehve.Laske sõidukit regulaarselt hooldada (nt mootoriõli, õlifilter, õhufilter, salongiõhu filter). Pidage kinni tootja hooldusgraafikus näidatud välpadest.Kui diiselmootoriga auto SCR süsteem on rikkis, siis saastab sõiduk keskkonda. Pöörduge esimesel võimaluselt Toyota esindusse, Toyota volitatud remonditöökotta või usaldusväärsesse remonditöökotta sõiduki lämmastikoksiidi heitkoguse viimiseks nõutud tasemele.Kütust tankides ärge üritage tankida pärast püstoli kolmandat väljalülitumist, et vältida ülevoolu.Uue sõiduki keskmine kütusekulu ühtlustub alles pärast esimese 3000 kilomeetri läbimist.
Sõiduulatuse optimeerimine (elektrisõiduk)
Sõiduki elektritarbimine sõltub suurel määral teest, sõiduki kiirusest ja teie sõidustiilist.Üritage püsida võimsusnäidiku tsoonis ECO ning sõita sujuvalt ja hoida ühtlast kiirust.
