2022 TOYOTA PROACE CITY Manuel du propriétaire (in French)

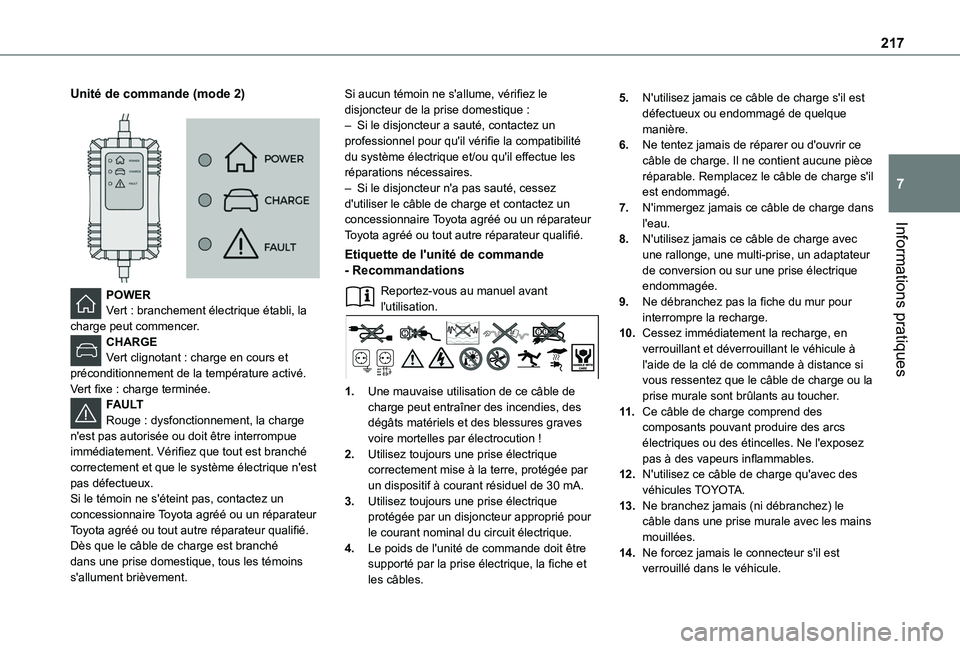

217
Informations pratiques
7
Unité de commande (mode 2)


POWERVert : branchement électrique établi, la charge peut commencer.CHARGEVert clignotant : charge en cours et préconditionnement de la température activé.Vert fixe : charge terminée.FAULTRouge : dysfonctionnement, la charge n'est pas autorisée ou doit être interrompue
immédiatement. Vérifiez que tout est branché correctement et que le système électrique n'est pas défectueux.Si le témoin ne s'éteint pas, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Dès que le câble de charge est branché dans une prise domestique, tous les témoins s'allument brièvement.
Si aucun témoin ne s'allume, vérifiez le disjoncteur de la prise domestique :– Si le disjoncteur a sauté, contactez un professionnel pour qu'il vérifie la compatibilité du système électrique et/ou qu'il effectue les réparations nécessaires.– Si le disjoncteur n'a pas sauté, cessez d'utiliser le câble de charge et contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Etiquette de l'unité de commande - Recommandations
Reportez-vous au manuel avant l'utilisation.
1.Une mauvaise utilisation de ce câble de charge peut entraîner des incendies, des dégâts matériels et des blessures graves voire mortelles par électrocution !
2.Utilisez toujours une prise électrique correctement mise à la terre, protégée par un dispositif à courant résiduel de 30 mA.
3.Utilisez toujours une prise électrique protégée par un disjoncteur approprié pour le courant nominal du circuit électrique.
4.Le poids de l'unité de commande doit être supporté par la prise électrique, la fiche et les câbles.
5.N'utilisez jamais ce câble de charge s'il est défectueux ou endommagé de quelque manière.
6.Ne tentez jamais de réparer ou d'ouvrir ce câble de charge. Il ne contient aucune pièce réparable. Remplacez le câble de charge s'il est endommagé.
7.N'immergez jamais ce câble de charge dans l'eau.
8.N'utilisez jamais ce câble de charge avec une rallonge, une multi-prise, un adaptateur de conversion ou sur une prise électrique endommagée.
9.Ne débranchez pas la fiche du mur pour interrompre la recharge.
10.Cessez immédiatement la recharge, en verrouillant et déverrouillant le véhicule à l'aide de la clé de commande à distance si vous ressentez que le câble de charge ou la prise murale sont brûlants au toucher.
11 .Ce câble de charge comprend des composants pouvant produire des arcs électriques ou des étincelles. Ne l'exposez
pas à des vapeurs inflammables.
12.N'utilisez ce câble de charge qu'avec des véhicules TOYOTA.
13.Ne branchez jamais (ni débranchez) le câble dans une prise murale avec les mains mouillées.
14.Ne forcez jamais le connecteur s'il est verrouillé dans le véhicule.

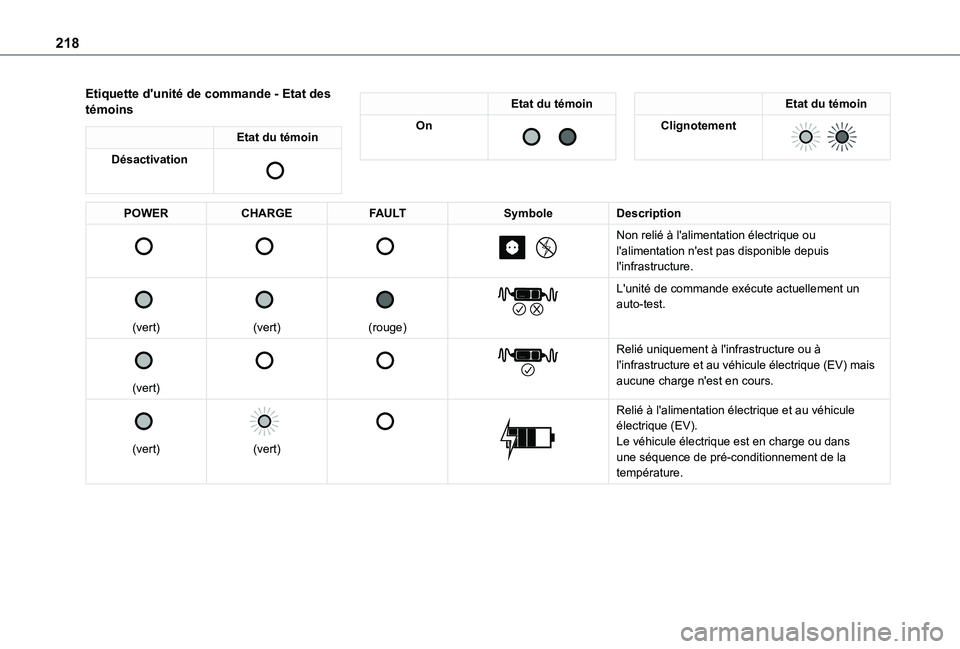

218
Etiquette d'unité de commande - Etat des témoins
Etat du témoin
Désactivation

Etat du témoin
On

Etat du témoin
Clignotement

POWERCHARGEFAULTSymboleDescription







Non relié à l'alimentation électrique ou l'alimentation n'est pas disponible depuis l'infrastructure.

(vert)


(vert)


(rouge)


L'unité de commande exécute actuellement un auto-test.


(vert)






Relié uniquement à l'infrastructure ou à l'infrastructure et au véhicule électrique (EV) mais aucune charge n'est en cours.


(vert)


(vert)




Relié à l'alimentation électrique et au véhicule électrique (EV).Le véhicule électrique est en charge ou dans une séquence de pré-conditionnement de la température.

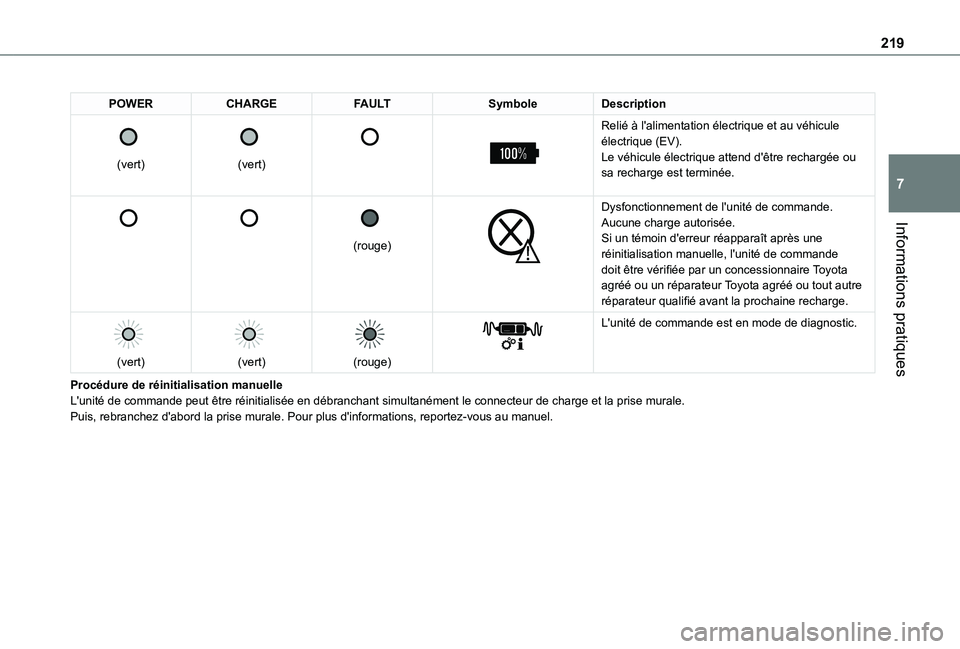

219
Informations pratiques
7
POWERCHARGEFAULTSymboleDescription

(vert)


(vert)




Relié à l'alimentation électrique et au véhicule électrique (EV).Le véhicule électrique attend d'être rechargée ou sa recharge est terminée.






(rouge)


Dysfonctionnement de l'unité de commande. Aucune charge autorisée.Si un témoin d'erreur réapparaît après une réinitialisation manuelle, l'unité de commande doit être vérifiée par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié avant la prochaine recharge.

(vert)


(vert)


(rouge)


L'unité de commande est en mode de diagnostic.
Procédure de réinitialisation manuelleL'unité de commande peut être réinitialisée en débranchan\
t simultanément le connecteur de charge et la prise murale.Puis, rebranchez d'abord la prise murale. Pour plus d'informations, repo\
rtez-vous au manuel.

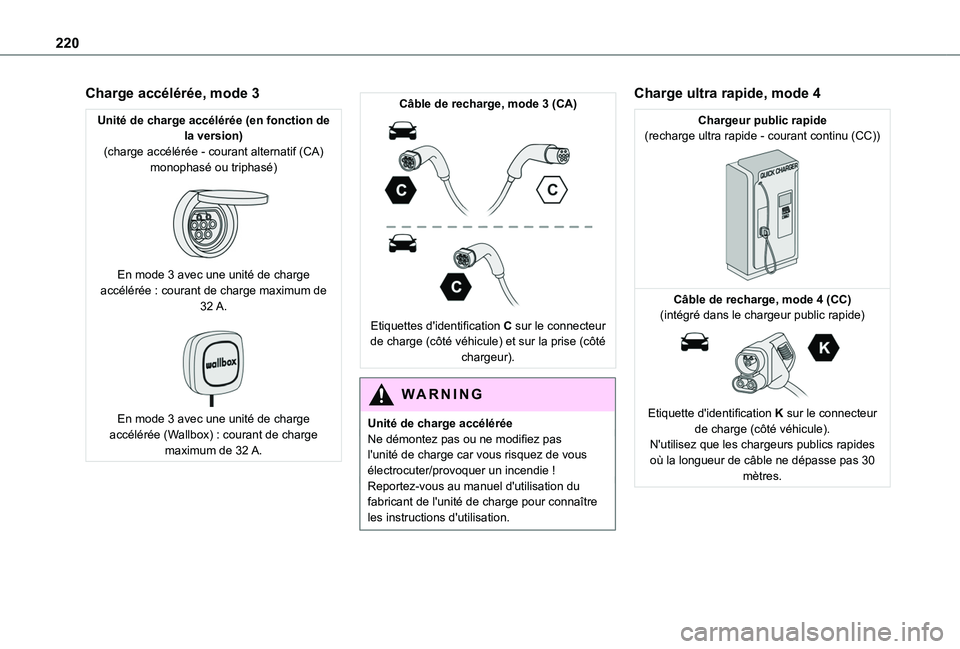

220
Charge accélérée, mode 3
Unité de charge accélérée (en fonction de la version)(charge accélérée - courant alternatif (CA) monophasé ou triphasé)

En mode 3 avec une unité de charge accélérée : courant de charge maximum de 32 A.

En mode 3 avec une unité de charge accélérée (Wallbox) : courant de charge
maximum de 32 A.
Câble de recharge, mode 3 (CA)

Etiquettes d'identification C sur le connecteur de charge (côté véhicule) et sur la prise (côté chargeur).
WARNI NG
Unité de charge accéléréeNe démontez pas ou ne modifiez pas l'unité de charge car vous risquez de vous électrocuter/provoquer un incendie !Reportez-vous au manuel d'utilisation du fabricant de l'unité de charge pour connaître les instructions d'utilisation.
Charge ultra rapide, mode 4
Chargeur public rapide(recharge ultra rapide - courant continu (CC))

Câble de recharge, mode 4 (CC)(intégré dans le chargeur public rapide)

Etiquette d'identification K sur le connecteur de charge (côté véhicule).
N'utilisez que les chargeurs publics rapides où la longueur de câble ne dépasse pas 30 mètres.

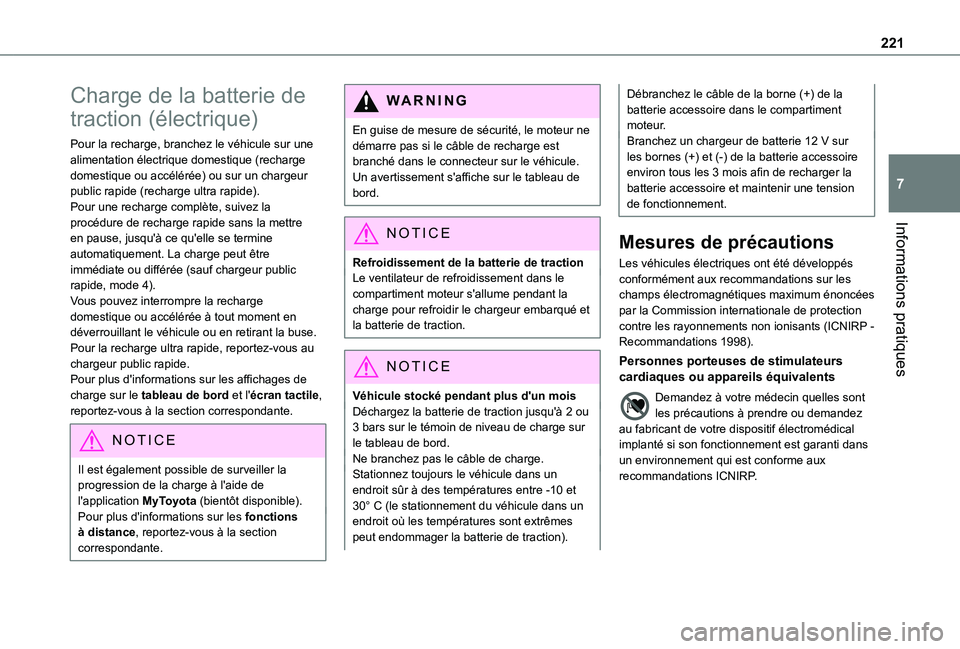

221
Informations pratiques
7
Charge de la batterie de
traction (électrique)
Pour la recharge, branchez le véhicule sur une alimentation électrique domestique (recharge domestique ou accélérée) ou sur un chargeur public rapide (recharge ultra rapide).Pour une recharge complète, suivez la procédure de recharge rapide sans la mettre en pause, jusqu'à ce qu'elle se termine automatiquement. La charge peut être immédiate ou différée (sauf chargeur public rapide, mode 4).Vous pouvez interrompre la recharge domestique ou accélérée à tout moment en déverrouillant le véhicule ou en retirant la buse. Pour la recharge ultra rapide, reportez-vous au chargeur public rapide.Pour plus d'informations sur les affichages de charge sur le tableau de bord et l'écran tactile, reportez-vous à la section correspondante.
NOTIC E
Il est également possible de surveiller la progression de la charge à l'aide de l'application MyToyota (bientôt disponible).Pour plus d'informations sur les fonctions à distance, reportez-vous à la section correspondante.
WARNI NG
En guise de mesure de sécurité, le moteur ne démarre pas si le câble de recharge est branché dans le connecteur sur le véhicule. Un avertissement s'affiche sur le tableau de bord.
NOTIC E
Refroidissement de la batterie de tractionLe ventilateur de refroidissement dans le compartiment moteur s'allume pendant la charge pour refroidir le chargeur embarqué et la batterie de traction.
NOTIC E
Véhicule stocké pendant plus d'un moisDéchargez la batterie de traction jusqu'à 2 ou 3 bars sur le témoin de niveau de charge sur le tableau de bord.Ne branchez pas le câble de charge.Stationnez toujours le véhicule dans un endroit sûr à des températures entre -10 et 30° C (le stationnement du véhicule dans un endroit où les températures sont extrêmes peut endommager la batterie de traction).
Débranchez le câble de la borne (+) de la batterie accessoire dans le compartiment moteur.Branchez un chargeur de batterie 12 V sur les bornes (+) et (-) de la batterie accessoire environ tous les 3 mois afin de recharger la batterie accessoire et maintenir une tension de fonctionnement.
Mesures de précautions
Les véhicules électriques ont été développés conformément aux recommandations sur les champs électromagnétiques maximum énoncées par la Commission internationale de protection contre les rayonnements non ionisants (ICNIRP - Recommandations 1998).
Personnes porteuses de stimulateurs cardiaques ou appareils équivalents
Demandez à votre médecin quelles sont les précautions à prendre ou demandez au fabricant de votre dispositif électromédical
implanté si son fonctionnement est garanti dans un environnement qui est conforme aux recommandations ICNIRP.

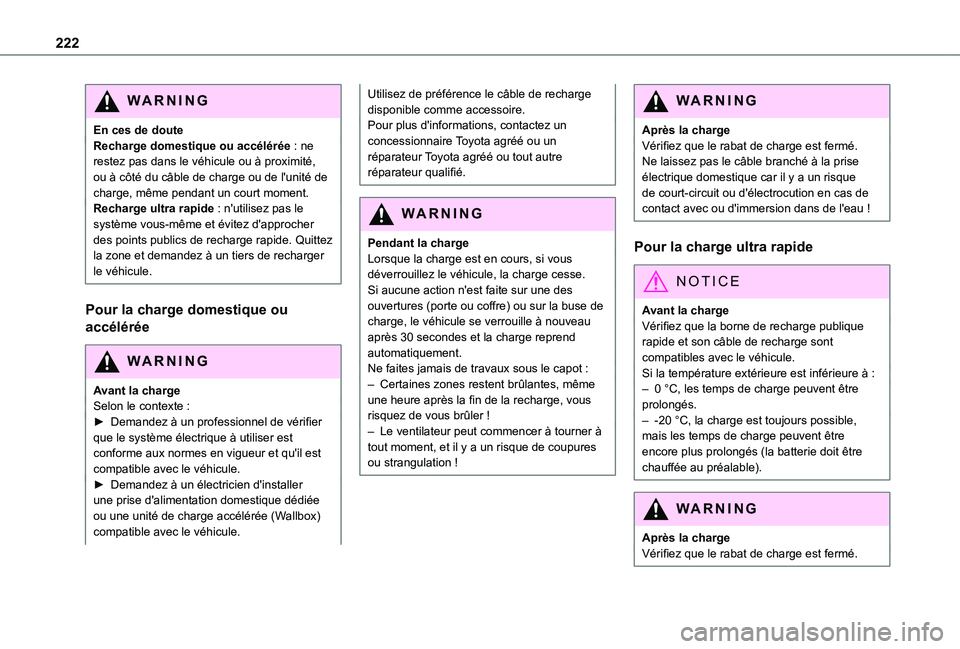

222
WARNI NG
En ces de douteRecharge domestique ou accélérée : ne restez pas dans le véhicule ou à proximité, ou à côté du câble de charge ou de l'unité de charge, même pendant un court moment.Recharge ultra rapide : n'utilisez pas le système vous-même et évitez d'approcher des points publics de recharge rapide. Quittez la zone et demandez à un tiers de recharger le véhicule.
Pour la charge domestique ou
accélérée
WARNI NG
Avant la chargeSelon le contexte :► Demandez à un professionnel de vérifier que le système électrique à utiliser est
conforme aux normes en vigueur et qu'il est compatible avec le véhicule.► Demandez à un électricien d'installer une prise d'alimentation domestique dédiée ou une unité de charge accélérée (Wallbox) compatible avec le véhicule.
Utilisez de préférence le câble de recharge disponible comme accessoire.Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Pendant la chargeLorsque la charge est en cours, si vous déverrouillez le véhicule, la charge cesse.Si aucune action n'est faite sur une des ouvertures (porte ou coffre) ou sur la buse de charge, le véhicule se verrouille à nouveau après 30 secondes et la charge reprend automatiquement.Ne faites jamais de travaux sous le capot :– Certaines zones restent brûlantes, même une heure après la fin de la recharge, vous risquez de vous brûler !– Le ventilateur peut commencer à tourner à
tout moment, et il y a un risque de coupures ou strangulation !
WARNI NG
Après la chargeVérifiez que le rabat de charge est fermé.Ne laissez pas le câble branché à la prise électrique domestique car il y a un risque de court-circuit ou d'électrocution en cas de contact avec ou d'immersion dans de l'eau !
Pour la charge ultra rapide
NOTIC E
Avant la chargeVérifiez que la borne de recharge publique rapide et son câble de recharge sont compatibles avec le véhicule.Si la température extérieure est inférieure à :– 0 °C, les temps de charge peuvent être prolongés.– -20 °C, la charge est toujours possible, mais les temps de charge peuvent être
encore plus prolongés (la batterie doit être chauffée au préalable).
WARNI NG
Après la chargeVérifiez que le rabat de charge est fermé.

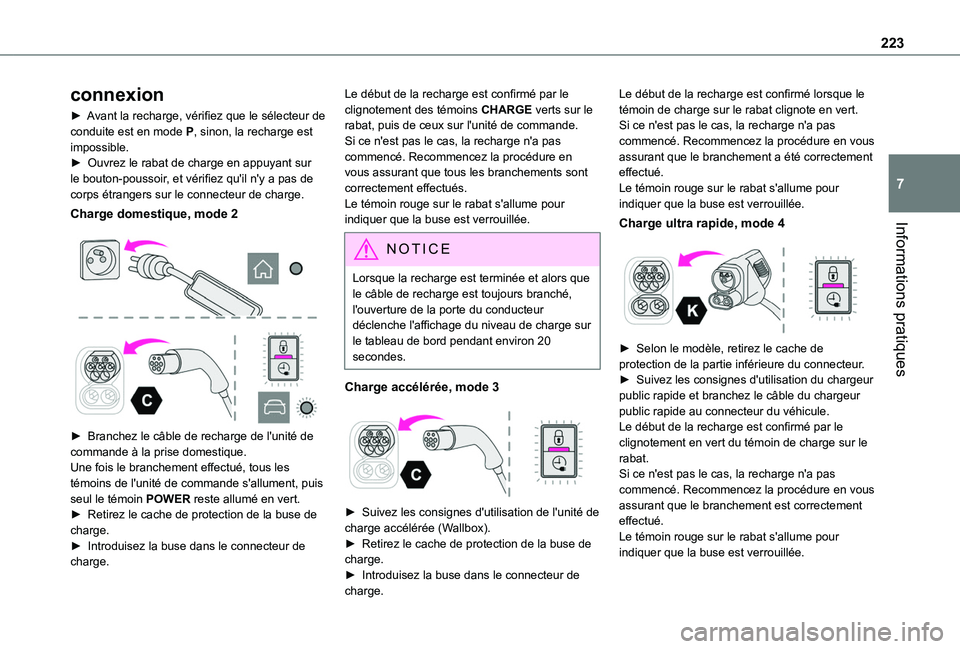

223
Informations pratiques
7
connexion
► Avant la recharge, vérifiez que le sélecteur de conduite est en mode P, sinon, la recharge est impossible.► Ouvrez le rabat de charge en appuyant sur le bouton-poussoir, et vérifiez qu'il n'y a pas de corps étrangers sur le connecteur de charge.
Charge domestique, mode 2


► Branchez le câble de recharge de l'unité de commande à la prise domestique.Une fois le branchement effectué, tous les témoins de l'unité de commande s'allument, puis seul le témoin POWER reste allumé en vert.► Retirez le cache de protection de la buse de charge.
► Introduisez la buse dans le connecteur de charge.
Le début de la recharge est confirmé par le clignotement des témoins CHARGE verts sur le rabat, puis de ceux sur l'unité de commande.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que tous les branchements sont correctement effectués.Le témoin rouge sur le rabat s'allume pour indiquer que la buse est verrouillée.
NOTIC E
Lorsque la recharge est terminée et alors que le câble de recharge est toujours branché, l'ouverture de la porte du conducteur déclenche l'affichage du niveau de charge sur le tableau de bord pendant environ 20 secondes.
Charge accélérée, mode 3

► Suivez les consignes d'utilisation de l'unité de charge accélérée (Wallbox).► Retirez le cache de protection de la buse de charge.► Introduisez la buse dans le connecteur de charge.
Le début de la recharge est confirmé lorsque le témoin de charge sur le rabat clignote en vert.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que le branchement a été correctement effectué.Le témoin rouge sur le rabat s'allume pour indiquer que la buse est verrouillée.
Charge ultra rapide, mode 4

► Selon le modèle, retirez le cache de protection de la partie inférieure du connecteur.► Suivez les consignes d'utilisation du chargeur public rapide et branchez le câble du chargeur public rapide au connecteur du véhicule.Le début de la recharge est confirmé par le clignotement en vert du témoin de charge sur le rabat.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que le branchement est correctement effectué.Le témoin rouge sur le rabat s'allume pour
indiquer que la buse est verrouillée.

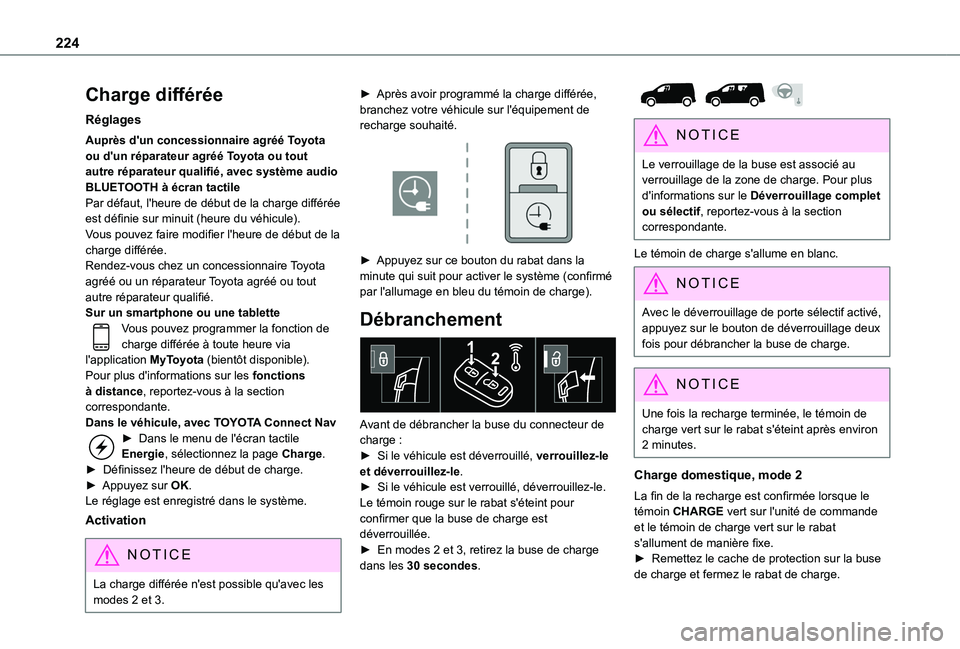

224
Charge différée
Réglages
Auprès d'un concessionnaire agréé Toyota ou d'un réparateur agréé Toyota ou tout autre réparateur qualifié, avec système audio BLUETOOTH à écran tactilePar défaut, l'heure de début de la charge différée est définie sur minuit (heure du véhicule).Vous pouvez faire modifier l'heure de début de la charge différée.Rendez-vous chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Sur un smartphone ou une tabletteVous pouvez programmer la fonction de charge différée à toute heure via l'application MyToyota (bientôt disponible).Pour plus d'informations sur les fonctions à distance, reportez-vous à la section correspondante.Dans le véhicule, avec TOYOTA Connect Nav► Dans le menu de l'écran tactile
Energie, sélectionnez la page Charge.► Définissez l'heure de début de charge.► Appuyez sur OK.Le réglage est enregistré dans le système.
Activation
NOTIC E
La charge différée n'est possible qu'avec les modes 2 et 3.
► Après avoir programmé la charge différée, branchez votre véhicule sur l'équipement de recharge souhaité.

► Appuyez sur ce bouton du rabat dans la minute qui suit pour activer le système (confirmé par l'allumage en bleu du témoin de charge).
Débranchement

Avant de débrancher la buse du connecteur de charge :► Si le véhicule est déverrouillé, verrouillez-le et déverrouillez-le.► Si le véhicule est verrouillé, déverrouillez-le.Le témoin rouge sur le rabat s'éteint pour confirmer que la buse de charge est déverrouillée.► En modes 2 et 3, retirez la buse de charge dans les 30 secondes.

NOTIC E
Le verrouillage de la buse est associé au verrouillage de la zone de charge. Pour plus d'informations sur le Déverrouillage complet ou sélectif, reportez-vous à la section correspondante.
Le témoin de charge s'allume en blanc.
NOTIC E
Avec le déverrouillage de porte sélectif activé, appuyez sur le bouton de déverrouillage deux fois pour débrancher la buse de charge.
NOTIC E
Une fois la recharge terminée, le témoin de charge vert sur le rabat s'éteint après environ 2 minutes.
Charge domestique, mode 2
La fin de la recharge est confirmée lorsque le témoin CHARGE vert sur l'unité de commande et le témoin de charge vert sur le rabat s'allument de manière fixe.► Remettez le cache de protection sur la buse de charge et fermez le rabat de charge.
