2022 TOYOTA PROACE CITY Manuel du propriétaire (in French)

9

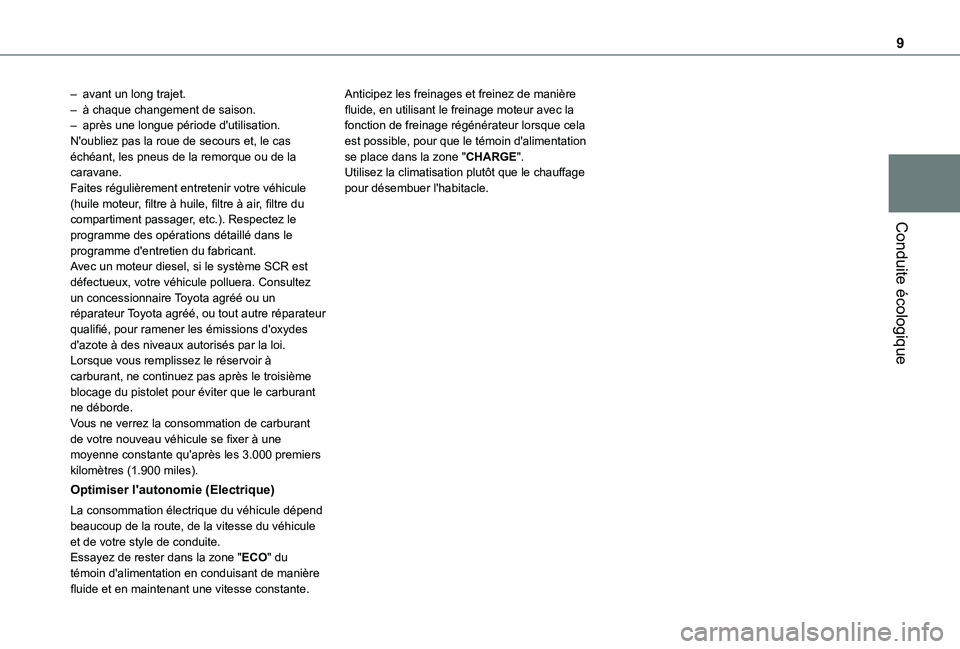

Conduite écologique
– avant un long trajet.– à chaque changement de saison.– après une longue période d'utilisation.N'oubliez pas la roue de secours et, le cas échéant, les pneus de la remorque ou de la caravane.Faites régulièrement entretenir votre véhicule (huile moteur, filtre à huile, filtre à air, filtre du compartiment passager, etc.). Respectez le programme des opérations détaillé dans le programme d'entretien du fabricant.Avec un moteur diesel, si le système SCR est défectueux, votre véhicule polluera. Consultez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié, pour ramener les émissions d'oxydes d'azote à des niveaux autorisés par la loi.Lorsque vous remplissez le réservoir à carburant, ne continuez pas après le troisième blocage du pistolet pour éviter que le carburant ne déborde.Vous ne verrez la consommation de carburant de votre nouveau véhicule se fixer à une
moyenne constante qu'après les 3.000 premiers kilomètres (1.900 miles).
Optimiser l'autonomie (Electrique)
La consommation électrique du véhicule dépend beaucoup de la route, de la vitesse du véhicule et de votre style de conduite.Essayez de rester dans la zone "ECO" du témoin d'alimentation en conduisant de manière fluide et en maintenant une vitesse constante.
Anticipez les freinages et freinez de manière fluide, en utilisant le freinage moteur avec la fonction de freinage régénérateur lorsque cela est possible, pour que le témoin d'alimentation se place dans la zone "CHARGE".Utilisez la climatisation plutôt que le chauffage pour désembuer l'habitacle.

10

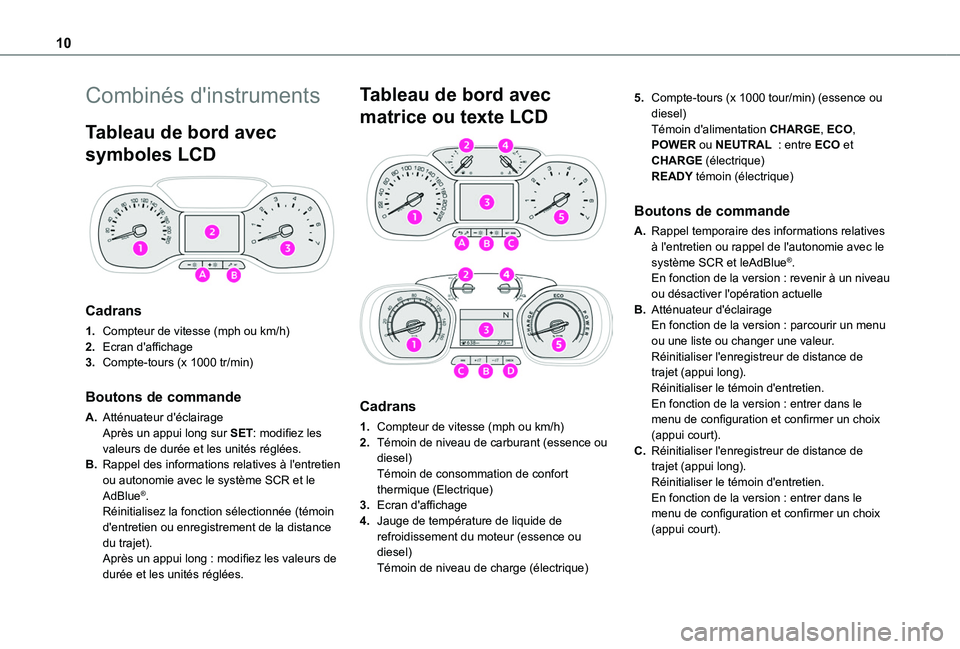

Combinés d'instruments
Tableau de bord avec
symboles LCD

Cadrans
1.Compteur de vitesse (mph ou km/h)
2.Ecran d'affichage
3.Compte-tours (x 1000 tr/min)
Boutons de commande
A.Atténuateur d'éclairageAprès un appui long sur SET: modifiez les valeurs de durée et les unités réglées.
B.Rappel des informations relatives à l'entretien ou autonomie avec le système SCR et le AdBlue®.Réinitialisez la fonction sélectionnée (témoin d'entretien ou enregistrement de la distance du trajet).Après un appui long : modifiez les valeurs de durée et les unités réglées.
Tableau de bord avec
matrice ou texte LCD


Cadrans
1.Compteur de vitesse (mph ou km/h)
2.Témoin de niveau de carburant (essence ou diesel)Témoin de consommation de confort thermique (Electrique)
3.Ecran d'affichage
4.Jauge de température de liquide de refroidissement du moteur (essence ou
diesel)Témoin de niveau de charge (électrique)
5.Compte-tours (x 1000 tour/min) (essence ou diesel)Témoin d'alimentation CHARGE, ECO, POWER ou NEUTRAL : entre ECO et CHARGE (électrique)READY témoin (électrique)
Boutons de commande
A.Rappel temporaire des informations relatives
à l'entretien ou rappel de l'autonomie avec le système SCR et leAdBlue®.En fonction de la version : revenir à un niveau ou désactiver l'opération actuelle
B.Atténuateur d'éclairageEn fonction de la version : parcourir un menu ou une liste ou changer une valeur.Réinitialiser l'enregistreur de distance de trajet (appui long).Réinitialiser le témoin d'entretien.En fonction de la version : entrer dans le menu de configuration et confirmer un choix (appui court).
C.Réinitialiser l'enregistreur de distance de trajet (appui long).Réinitialiser le témoin d'entretien.En fonction de la version : entrer dans le menu de configuration et confirmer un choix (appui court).

11
Instruments
1
D.Réinitialisation du témoin d'entretien.Rappel temporaire des informations d'entretien.Rappel de l'autonomie avec le système AdBlue® (diesel).En fonction de la version : revenir à un niveau, désactiver l'opération actuelle.

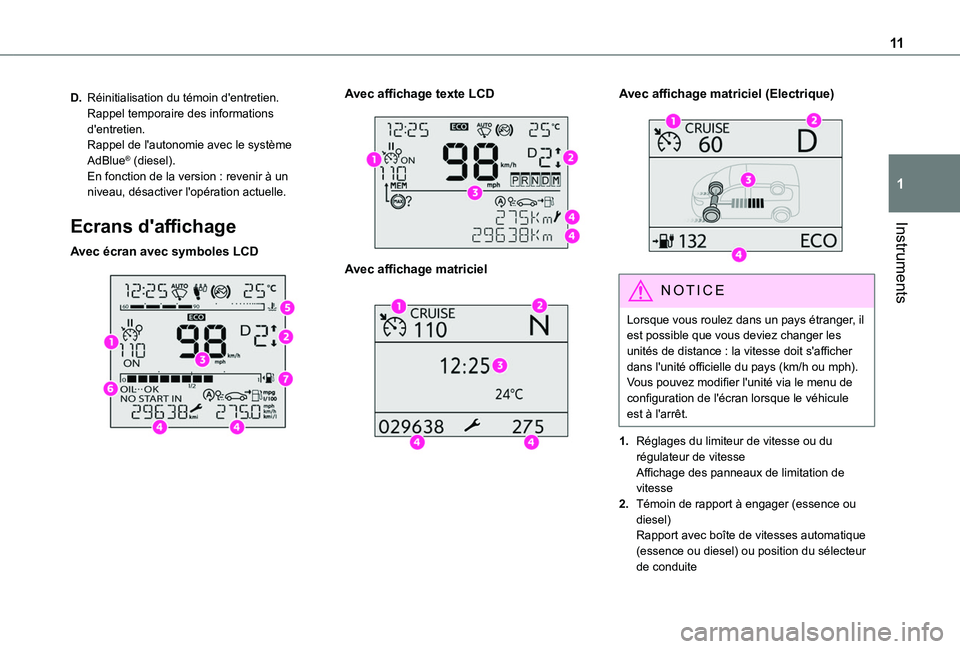

Ecrans d'affichage
Avec écran avec symboles LCD

Avec affichage texte LCD

Avec affichage matriciel

Avec affichage matriciel (Electrique)

NOTIC E
Lorsque vous roulez dans un pays étranger, il est possible que vous deviez changer les unités de distance : la vitesse doit s'afficher dans l'unité officielle du pays (km/h ou mph). Vous pouvez modifier l'unité via le menu de configuration de l'écran lorsque le véhicule est à l'arrêt.
1.Réglages du limiteur de vitesse ou du régulateur de vitesseAffichage des panneaux de limitation de vitesse
2.Témoin de rapport à engager (essence ou diesel)Rapport avec boîte de vitesses automatique
(essence ou diesel) ou position du sélecteur de conduite

12
3.Compteur de vitesse numérique (mph ou km/h) avec tableau de bord à texte LCD ou à symboles LCD (essence ou diesel)Zone d'affichage avec tableau de bord à matrice : alerte ou message d'état des fonctions, ordinateur de bord, compteur de vitesse numérique (km/h ou mph), etc.
4.Témoin d'entretien, puis enregistreur de distance totale (miles ou km)Enregistreur de distance de trajet (miles ou
km) (essence ou diesel)Autonomie restante/Mode de conduite sélectionné (Electrique)Zone d'affichage avec tableau de bord à texte LCD : alerte ou message d'état des fonctions, ordinateur de bord, etc.
5.Témoin de température du liquide de refroidissement du moteur
6.Témoin de niveau d'huile moteur
7.Jauge de carburant

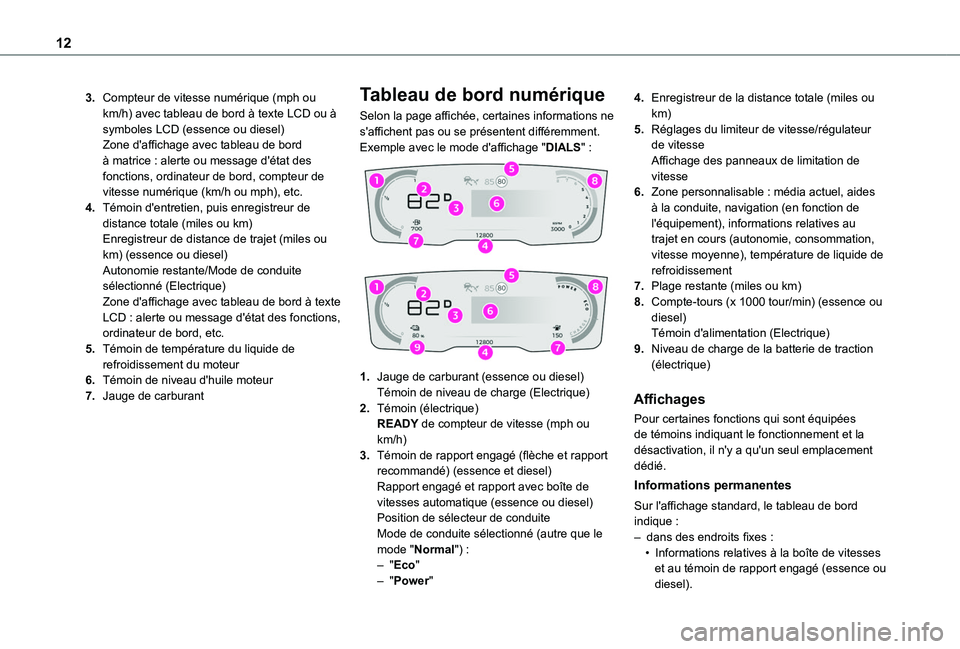

Tableau de bord numérique
Selon la page affichée, certaines informations ne s'affichent pas ou se présentent différemment.Exemple avec le mode d'affichage "DIALS" :


1.Jauge de carburant (essence ou diesel)Témoin de niveau de charge (Electrique)
2.Témoin (électrique)READY de compteur de vitesse (mph ou km/h)
3.Témoin de rapport engagé (flèche et rapport recommandé) (essence et diesel)Rapport engagé et rapport avec boîte de vitesses automatique (essence ou diesel)Position de sélecteur de conduiteMode de conduite sélectionné (autre que le mode "Normal") :– "Eco"– "Power"
4.Enregistreur de la distance totale (miles ou km)
5.Réglages du limiteur de vitesse/régulateur de vitesseAffichage des panneaux de limitation de vitesse
6.Zone personnalisable : média actuel, aides à la conduite, navigation (en fonction de l'équipement), informations relatives au trajet en cours (autonomie, consommation, vitesse moyenne), température de liquide de refroidissement
7.Plage restante (miles ou km)
8.Compte-tours (x 1000 tour/min) (essence ou diesel)Témoin d'alimentation (Electrique)
9.Niveau de charge de la batterie de traction (électrique)
Affichages
Pour certaines fonctions qui sont équipées de témoins indiquant le fonctionnement et la désactivation, il n'y a qu'un seul emplacement dédié.
Informations permanentes
Sur l'affichage standard, le tableau de bord indique :– dans des endroits fixes :• Informations relatives à la boîte de vitesses et au témoin de rapport engagé (essence ou diesel).

13
Instruments
1
• Informations relatives au sélecteur de conduite.• Jauge de carburant (essence ou diesel).• Autonomie (essence ou diesel).• Témoin de température de liquide de refroidissement (essence ou diesel).• Témoin de niveau de charge et d'autonomie (électrique).• Témoin d'alimentation (électrique).• Mode de conduite.• Etat ou messages d'avertissement affichés temporairement.– dans des endroits variables :• Témoins d'avertissement.• Compteur de vitesses numérique.• Enregistreur de la distance totale.
Informations optionnelles
Selon le mode d'affichage sélectionné et les fonctionnalités actives, les informations supplémentaires peuvent s'afficher :– Compte-tours (essence ou diesel).– Ordinateur de bord.
– Fonctions d'aide à la conduite.– Limiteur de vitesse ou régulateur de vitesse.– Média actuellement en cours de lecture.– Instructions de navigation.– Compteur de vitesse analogique.– Informations sur le moteur (compteurs de puissance) en mode Power (électrique).– Flux d'énergie (électrique).

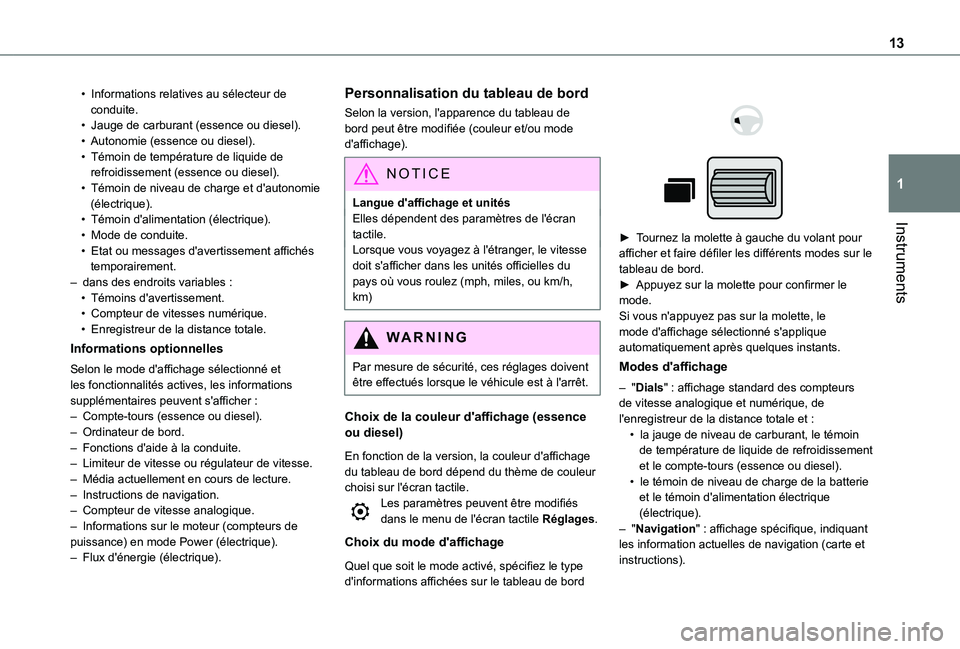

Personnalisation du tableau de bord
Selon la version, l'apparence du tableau de bord peut être modifiée (couleur et/ou mode d'affichage).
NOTIC E
Langue d'affichage et unitésElles dépendent des paramètres de l'écran tactile.
Lorsque vous voyagez à l'étranger, le vitesse doit s'afficher dans les unités officielles du pays où vous roulez (mph, miles, ou km/h, km)
WARNI NG
Par mesure de sécurité, ces réglages doivent être effectués lorsque le véhicule est à l'arrêt.
Choix de la couleur d'affichage (essence ou diesel)
En fonction de la version, la couleur d'affichage du tableau de bord dépend du thème de couleur choisi sur l'écran tactile.Les paramètres peuvent être modifiés dans le menu de l'écran tactile Réglages.
Choix du mode d'affichage
Quel que soit le mode activé, spécifiez le type d'informations affichées sur le tableau de bord



► Tournez la molette à gauche du volant pour afficher et faire défiler les différents modes sur le tableau de bord.► Appuyez sur la molette pour confirmer le mode.Si vous n'appuyez pas sur la molette, le mode d'affichage sélectionné s'applique automatiquement après quelques instants.
Modes d'affichage
– "Dials" : affichage standard des compteurs de vitesse analogique et numérique, de l'enregistreur de la distance totale et :• la jauge de niveau de carburant, le témoin
de température de liquide de refroidissement et le compte-tours (essence ou diesel).• le témoin de niveau de charge de la batterie et le témoin d'alimentation électrique (électrique).– "Navigation" : affichage spécifique, indiquant les information actuelles de navigation (carte et instructions).

14

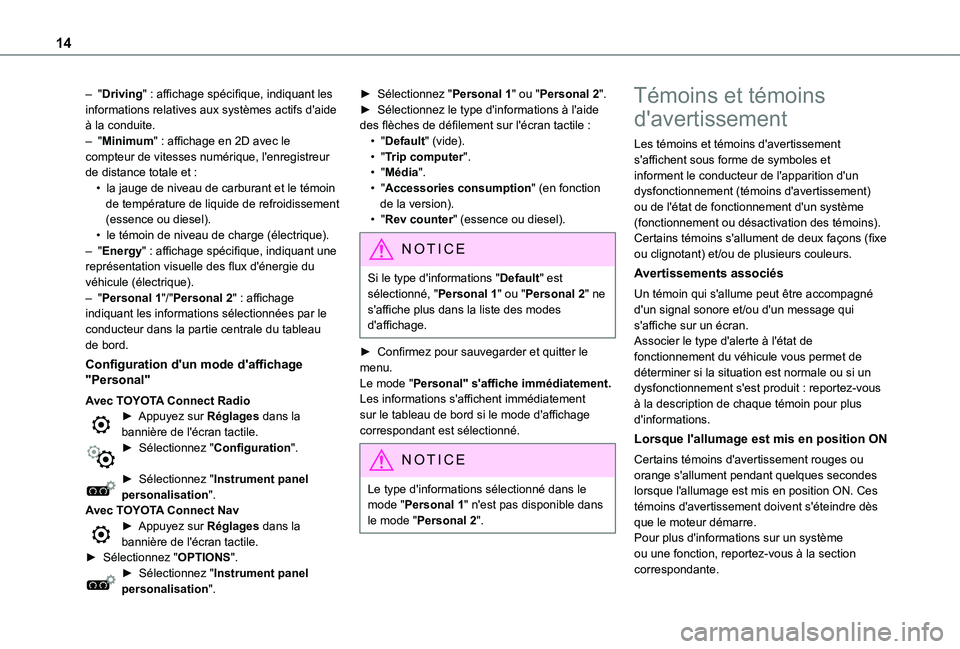

– "Driving" : affichage spécifique, indiquant les informations relatives aux systèmes actifs d'aide à la conduite.– "Minimum" : affichage en 2D avec le compteur de vitesses numérique, l'enregistreur de distance totale et :• la jauge de niveau de carburant et le témoin de température de liquide de refroidissement (essence ou diesel).• le témoin de niveau de charge (électrique).– "Energy" : affichage spécifique, indiquant une représentation visuelle des flux d'énergie du véhicule (électrique).– "Personal 1"/"Personal 2" : affichage indiquant les informations sélectionnées par le conducteur dans la partie centrale du tableau de bord.
Configuration d'un mode d'affichage "Personal"
Avec TOYOTA Connect Radio► Appuyez sur Réglages dans la bannière de l'écran tactile.
► Sélectionnez "Configuration".
► Sélectionnez "Instrument panel personalisation".Avec TOYOTA Connect Nav► Appuyez sur Réglages dans la bannière de l'écran tactile.► Sélectionnez "OPTIONS".► Sélectionnez "Instrument panel personalisation".
► Sélectionnez "Personal 1" ou "Personal 2".► Sélectionnez le type d'informations à l'aide des flèches de défilement sur l'écran tactile :• "Default" (vide).• "Trip computer".• "Média".• "Accessories consumption" (en fonction de la version).• "Rev counter" (essence ou diesel).
NOTIC E
Si le type d'informations "Default" est sélectionné, "Personal 1" ou "Personal 2" ne s'affiche plus dans la liste des modes d'affichage.
► Confirmez pour sauvegarder et quitter le menu.Le mode "Personal" s'affiche immédiatement.Les informations s'affichent immédiatement sur le tableau de bord si le mode d'affichage correspondant est sélectionné.
NOTIC E
Le type d'informations sélectionné dans le mode "Personal 1" n'est pas disponible dans le mode "Personal 2".
Témoins et témoins
d'avertissement
Les témoins et témoins d'avertissement s'affichent sous forme de symboles et informent le conducteur de l'apparition d'un dysfonctionnement (témoins d'avertissement) ou de l'état de fonctionnement d'un système (fonctionnement ou désactivation des témoins). Certains témoins s'allument de deux façons (fixe ou clignotant) et/ou de plusieurs couleurs.
Avertissements associés
Un témoin qui s'allume peut être accompagné d'un signal sonore et/ou d'un message qui s'affiche sur un écran.Associer le type d'alerte à l'état de fonctionnement du véhicule vous permet de déterminer si la situation est normale ou si un dysfonctionnement s'est produit : reportez-vous à la description de chaque témoin pour plus d'informations.
Lorsque l'allumage est mis en position ON
Certains témoins d'avertissement rouges ou orange s'allument pendant quelques secondes lorsque l'allumage est mis en position ON. Ces témoins d'avertissement doivent s'éteindre dès que le moteur démarre.Pour plus d'informations sur un système ou une fonction, reportez-vous à la section correspondante.

15
Instruments
1
Le témoin d'avertissement
reste allumé
Un témoin d'avertissement rouge ou orange qui s'allume indique la présence d'un dysfonctionnement qui nécessite des contrôles supplémentaires.
Si un témoin d'avertissement reste allumé
Les références (1), (2) et (3) contenues dans la description des témoins et des témoins d'avertissement indiquent si vous devez prendre immédiatement les mesures recommandées et contacter en plus un professionnel qualifié.(1) : Vous devez arrêter le véhicule.Arrêtez-vous dès que vous pouvez le faire et coupez l'allumage.(2) : Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.(3) : Rendez-vous chez un concessionnaire TOYOTA ou dans un atelier de réparation qualifié.
Liste des témoins et
témoins d'alerte
Témoins et témoins d'alerte rouges
Dysfonctionnement du système (Electrique)Fixe.Un dysfonctionnement en lien avec le moteur électrique ou la batterie de traction a été détecté.
Effectuez (1), puis (2).
Câble branché (Electrique)Fixe lorsque l'allumage est mis en position ON.Le câble de chargement est branché au connecteur du véhicule.Fixe lorsque l'allumage est en position ON, accompagné d'un signal sonore.Il est impossible de démarrer le véhicule lorsque le câble de chargement est branché au connecteur du véhicule.Débranchez le câble de chargement et fermez le rabat.
STOPFixe, associé à un autre témoin d'avertissement, accompagné d'un message et d'un signal sonore.Un dysfonctionnement grave du niveau du moteur, du système de freinage, de la direction assistée ou de la boîte de vitesses automatique ou un dysfonctionnement grave du système électrique a été détecté.
Effectuez (1), puis (2).
Pression d'huile moteurFixe.Le système de lubrification du moteur est défaillant.Effectuez (1), puis (2).
FreinsFixe.Le niveau du liquide de frein a baissé de
façon significative.
Effectuez (1), puis faites l'appoint de liquide de frein en suivant les recommandations du fabricant. Si le problème persiste, effectuez (2).Fixe.Le système de répartition de la force de freinage électronique (EBFD) présente un dysfonctionnement.Effectuez (1), puis (2).
Frein de stationnementFixe.Le frein de stationnement est engagé ou incorrectement désengagé.
Température maximale du liquide de refroidissement du moteur (essence ou diesel)
90°CFixe (témoin d'avertissement ou LED), avec l'aiguille dans la zone rouge (en fonction de la version).La température du système de refroidissement est trop élevée.Effectuez (1), puis laissez le moteur refroidir avant de rajouter du liquide, si nécessaire. Si le
problème persiste, effectuez (2).
Charge de la batterieFixe.Le circuit de charge de la batterie est défaillant (bornes sales ou desserrées, courroie d'alternateur desserrée ou coupée, etc.).Nettoyez ou resserrez les bornes. Si le témoin d'alerte ne disparaît pas lorsque vous démarrez le moteur, effectuez (2).

16

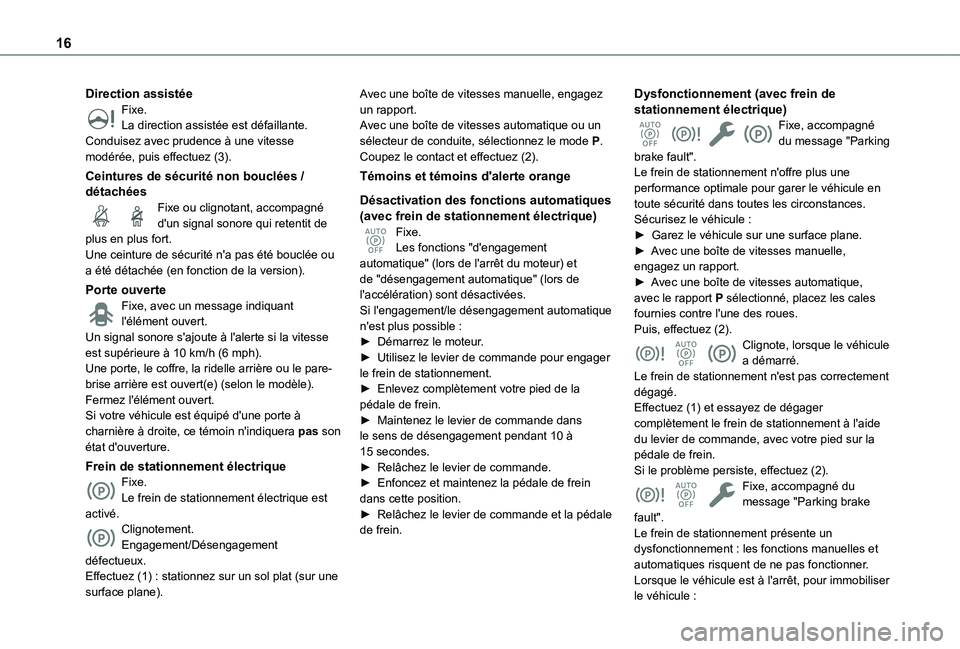

Direction assistéeFixe.La direction assistée est défaillante.Conduisez avec prudence à une vitesse modérée, puis effectuez (3).
Ceintures de sécurité non bouclées / détachéesFixe ou clignotant, accompagné d'un signal sonore qui retentit de plus en plus fort.Une ceinture de sécurité n'a pas été bouclée ou a été détachée (en fonction de la version).
Porte ouverteFixe, avec un message indiquant l'élément ouvert.Un signal sonore s'ajoute à l'alerte si la vitesse est supérieure à 10 km/h (6 mph).Une porte, le coffre, la ridelle arrière ou le pare-brise arrière est ouvert(e) (selon le modèle).Fermez l'élément ouvert.Si votre véhicule est équipé d'une porte à charnière à droite, ce témoin n'indiquera pas son
état d'ouverture.
Frein de stationnement électriqueFixe.Le frein de stationnement électrique est activé.Clignotement.Engagement/Désengagement défectueux.Effectuez (1) : stationnez sur un sol plat (sur une surface plane).
Avec une boîte de vitesses manuelle, engagez un rapport.Avec une boîte de vitesses automatique ou un sélecteur de conduite, sélectionnez le mode P.Coupez le contact et effectuez (2).
Témoins et témoins d'alerte orange
Désactivation des fonctions automatiques (avec frein de stationnement électrique)Fixe.Les fonctions "d'engagement automatique" (lors de l'arrêt du moteur) et de "désengagement automatique" (lors de l'accélération) sont désactivées.Si l'engagement/le désengagement automatique n'est plus possible :► Démarrez le moteur.► Utilisez le levier de commande pour engager le frein de stationnement.► Enlevez complètement votre pied de la pédale de frein.► Maintenez le levier de commande dans le sens de désengagement pendant 10 à
15 secondes.► Relâchez le levier de commande.► Enfoncez et maintenez la pédale de frein dans cette position.► Relâchez le levier de commande et la pédale de frein.
Dysfonctionnement (avec frein de stationnement électrique)Fixe, accompagné du message "Parking brake fault".Le frein de stationnement n'offre plus une performance optimale pour garer le véhicule en toute sécurité dans toutes les circonstances.Sécurisez le véhicule :► Garez le véhicule sur une surface plane.► Avec une boîte de vitesses manuelle, engagez un rapport.► Avec une boîte de vitesses automatique, avec le rapport P sélectionné, placez les cales fournies contre l'une des roues.Puis, effectuez (2).Clignote, lorsque le véhicule a démarré.Le frein de stationnement n'est pas correctement dégagé.Effectuez (1) et essayez de dégager complètement le frein de stationnement à l'aide du levier de commande, avec votre pied sur la
pédale de frein.Si le problème persiste, effectuez (2).Fixe, accompagné du message "Parking brake fault".Le frein de stationnement présente un dysfonctionnement : les fonctions manuelles et automatiques risquent de ne pas fonctionner.Lorsque le véhicule est à l'arrêt, pour immobiliser
le véhicule :
