2022 TOYOTA PROACE CITY Manuel du propriétaire (in French)

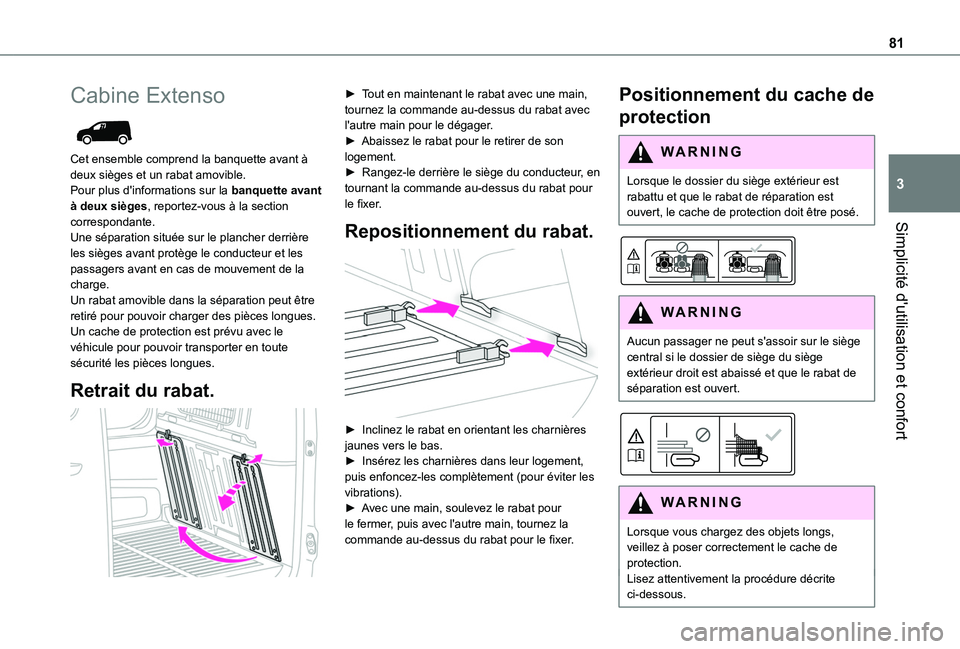

81
Simplicité d'utilisation et confort
3
Cabine Extenso

Cet ensemble comprend la banquette avant à deux sièges et un rabat amovible.Pour plus d'informations sur la banquette avant à deux sièges, reportez-vous à la section correspondante.Une séparation située sur le plancher derrière les sièges avant protège le conducteur et les passagers avant en cas de mouvement de la charge.Un rabat amovible dans la séparation peut être retiré pour pouvoir charger des pièces longues.Un cache de protection est prévu avec le véhicule pour pouvoir transporter en toute sécurité les pièces longues.
Retrait du rabat.

► Tout en maintenant le rabat avec une main, tournez la commande au-dessus du rabat avec l'autre main pour le dégager.► Abaissez le rabat pour le retirer de son logement.► Rangez-le derrière le siège du conducteur, en tournant la commande au-dessus du rabat pour le fixer.
Repositionnement du rabat.

► Inclinez le rabat en orientant les charnières
jaunes vers le bas.► Insérez les charnières dans leur logement, puis enfoncez-les complètement (pour éviter les vibrations).► Avec une main, soulevez le rabat pour le fermer, puis avec l'autre main, tournez la commande au-dessus du rabat pour le fixer.
Positionnement du cache de
protection
WARNI NG
Lorsque le dossier du siège extérieur est rabattu et que le rabat de réparation est ouvert, le cache de protection doit être posé.


WARNI NG
Aucun passager ne peut s'assoir sur le siège central si le dossier de siège du siège extérieur droit est abaissé et que le rabat de séparation est ouvert.


WARNI NG
Lorsque vous chargez des objets longs, veillez à poser correctement le cache de protection.Lisez attentivement la procédure décrite ci-dessous.

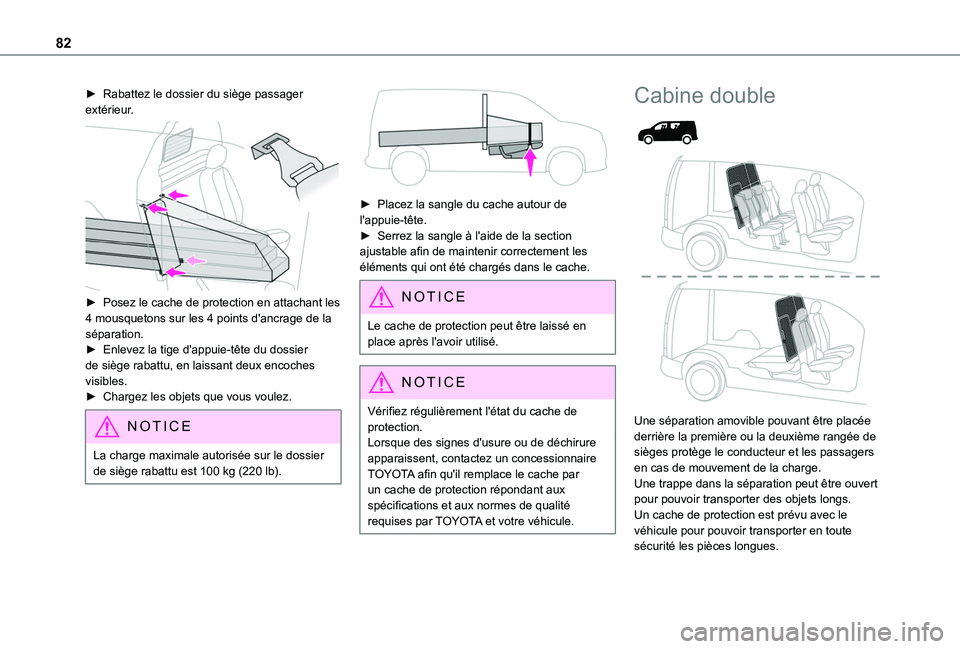

82
► Rabattez le dossier du siège passager extérieur.

► Posez le cache de protection en attachant les 4 mousquetons sur les 4 points d'ancrage de la séparation.► Enlevez la tige d'appuie-tête du dossier de siège rabattu, en laissant deux encoches visibles.► Chargez les objets que vous voulez.
NOTIC E
La charge maximale autorisée sur le dossier de siège rabattu est 100 kg (220 lb).


► Placez la sangle du cache autour de l'appuie-tête.► Serrez la sangle à l'aide de la section ajustable afin de maintenir correctement les éléments qui ont été chargés dans le cache.
NOTIC E
Le cache de protection peut être laissé en place après l'avoir utilisé.
NOTIC E
Vérifiez régulièrement l'état du cache de protection.Lorsque des signes d'usure ou de déchirure apparaissent, contactez un concessionnaire TOYOTA afin qu'il remplace le cache par un cache de protection répondant aux spécifications et aux normes de qualité requises par TOYOTA et votre véhicule.
Cabine double


Une séparation amovible pouvant être placée derrière la première ou la deuxième rangée de
sièges protège le conducteur et les passagers en cas de mouvement de la charge.Une trappe dans la séparation peut être ouvert pour pouvoir transporter des objets longs.Un cache de protection est prévu avec le véhicule pour pouvoir transporter en toute sécurité les pièces longues.

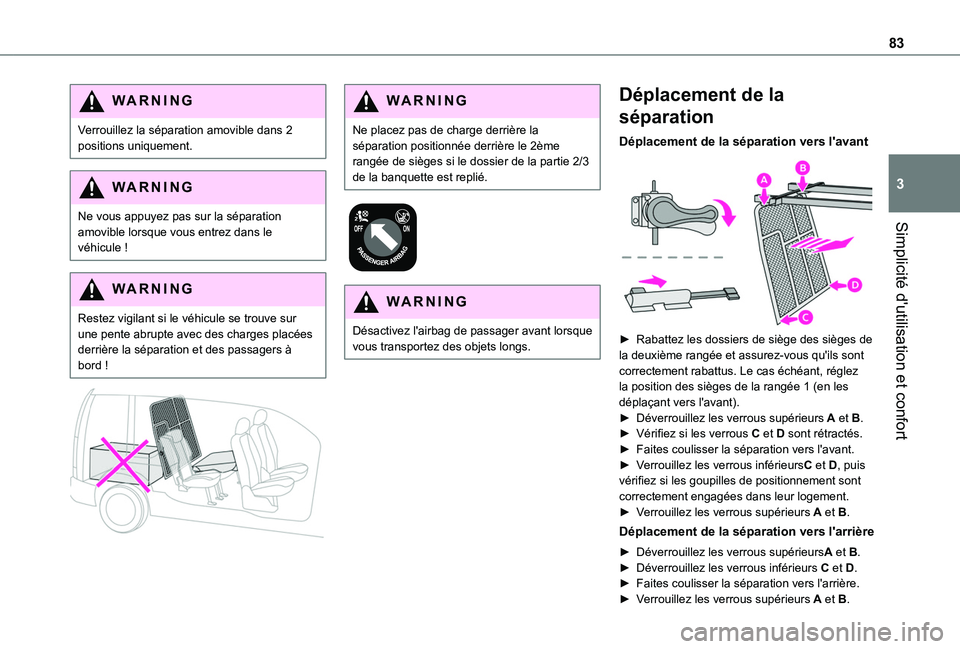

83
Simplicité d'utilisation et confort
3
WARNI NG
Verrouillez la séparation amovible dans 2 positions uniquement.
WARNI NG
Ne vous appuyez pas sur la séparation amovible lorsque vous entrez dans le véhicule !
WARNI NG
Restez vigilant si le véhicule se trouve sur une pente abrupte avec des charges placées derrière la séparation et des passagers à bord !


WARNI NG
Ne placez pas de charge derrière la séparation positionnée derrière le 2ème rangée de sièges si le dossier de la partie 2/3 de la banquette est replié.


WARNI NG
Désactivez l'airbag de passager avant lorsque vous transportez des objets longs.
Déplacement de la
séparation
Déplacement de la séparation vers l'avant

► Rabattez les dossiers de siège des sièges de la deuxième rangée et assurez-vous qu'ils sont correctement rabattus. Le cas échéant, réglez la position des sièges de la rangée 1 (en les déplaçant vers l'avant).► Déverrouillez les verrous supérieurs A et B.► Vérifiez si les verrous C et D sont rétractés.
► Faites coulisser la séparation vers l'avant.► Verrouillez les verrous inférieursC et D, puis vérifiez si les goupilles de positionnement sont correctement engagées dans leur logement.► Verrouillez les verrous supérieurs A et B.
Déplacement de la séparation vers l'arrière
► Déverrouillez les verrous supérieursA et B.► Déverrouillez les verrous inférieurs C et D.► Faites coulisser la séparation vers l'arrière.► Verrouillez les verrous supérieurs A et B.

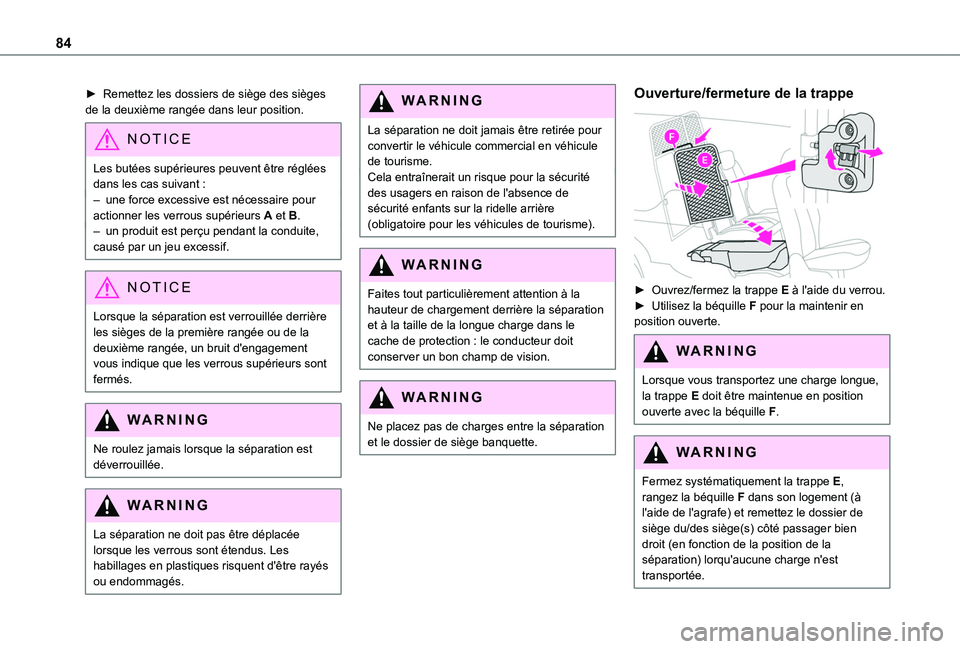

84
► Remettez les dossiers de siège des sièges de la deuxième rangée dans leur position.
NOTIC E
Les butées supérieures peuvent être réglées dans les cas suivant :– une force excessive est nécessaire pour actionner les verrous supérieurs A et B.– un produit est perçu pendant la conduite,
causé par un jeu excessif.
NOTIC E
Lorsque la séparation est verrouillée derrière les sièges de la première rangée ou de la deuxième rangée, un bruit d'engagement vous indique que les verrous supérieurs sont fermés.
WARNI NG
Ne roulez jamais lorsque la séparation est déverrouillée.
WARNI NG
La séparation ne doit pas être déplacée lorsque les verrous sont étendus. Les habillages en plastiques risquent d'être rayés ou endommagés.
WARNI NG
La séparation ne doit jamais être retirée pour convertir le véhicule commercial en véhicule de tourisme.Cela entraînerait un risque pour la sécurité des usagers en raison de l'absence de sécurité enfants sur la ridelle arrière (obligatoire pour les véhicules de tourisme).
WARNI NG
Faites tout particulièrement attention à la hauteur de chargement derrière la séparation et à la taille de la longue charge dans le cache de protection : le conducteur doit conserver un bon champ de vision.
WARNI NG
Ne placez pas de charges entre la séparation et le dossier de siège banquette.
Ouverture/fermeture de la trappe

► Ouvrez/fermez la trappe E à l'aide du verrou.► Utilisez la béquille F pour la maintenir en position ouverte.
WARNI NG
Lorsque vous transportez une charge longue, la trappe E doit être maintenue en position ouverte avec la béquille F.
WARNI NG
Fermez systématiquement la trappe E, rangez la béquille F dans son logement (à l'aide de l'agrafe) et remettez le dossier de siège du/des siège(s) côté passager bien droit (en fonction de la position de la
séparation) lorqu'aucune charge n'est transportée.

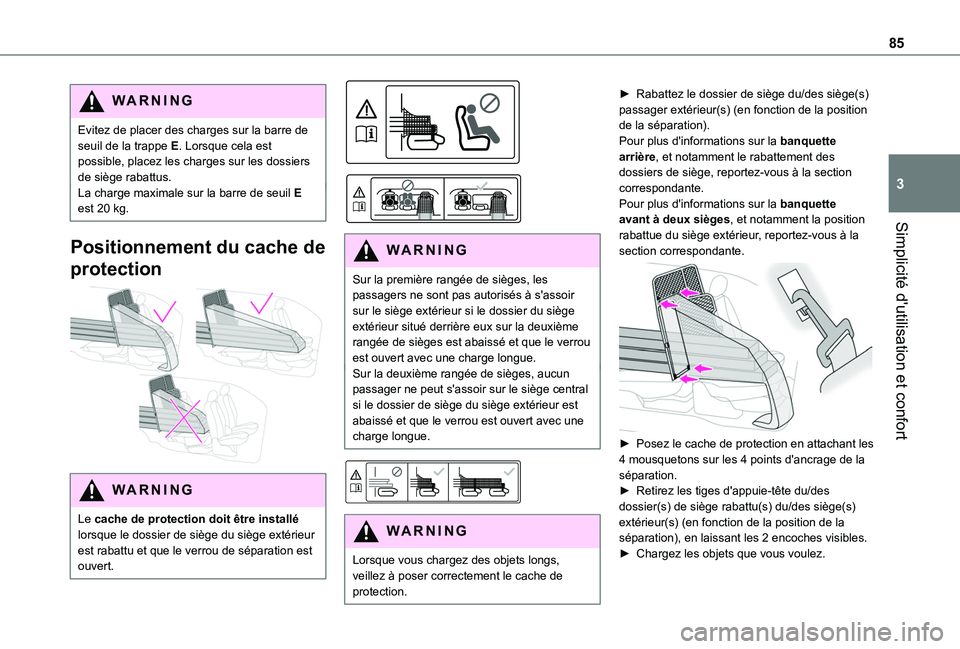

85
Simplicité d'utilisation et confort
3
WARNI NG
Evitez de placer des charges sur la barre de seuil de la trappe E. Lorsque cela est possible, placez les charges sur les dossiers de siège rabattus.La charge maximale sur la barre de seuil E est 20 kg.
Positionnement du cache de
protection

WARNI NG
Le cache de protection doit être installé lorsque le dossier de siège du siège extérieur est rabattu et que le verrou de séparation est ouvert.



WARNI NG
Sur la première rangée de sièges, les passagers ne sont pas autorisés à s'assoir sur le siège extérieur si le dossier du siège extérieur situé derrière eux sur la deuxième rangée de sièges est abaissé et que le verrou est ouvert avec une charge longue.Sur la deuxième rangée de sièges, aucun passager ne peut s'assoir sur le siège central si le dossier de siège du siège extérieur est abaissé et que le verrou est ouvert avec une charge longue.


WARNI NG
Lorsque vous chargez des objets longs, veillez à poser correctement le cache de protection.
► Rabattez le dossier de siège du/des siège(s) passager extérieur(s) (en fonction de la position de la séparation).Pour plus d'informations sur la banquette arrière, et notamment le rabattement des dossiers de siège, reportez-vous à la section correspondante.Pour plus d'informations sur la banquette avant à deux sièges, et notamment la position rabattue du siège extérieur, reportez-vous à la section correspondante.

► Posez le cache de protection en attachant les
4 mousquetons sur les 4 points d'ancrage de la séparation.► Retirez les tiges d'appuie-tête du/des dossier(s) de siège rabattu(s) du/des siège(s) extérieur(s) (en fonction de la position de la séparation), en laissant les 2 encoches visibles.► Chargez les objets que vous voulez.

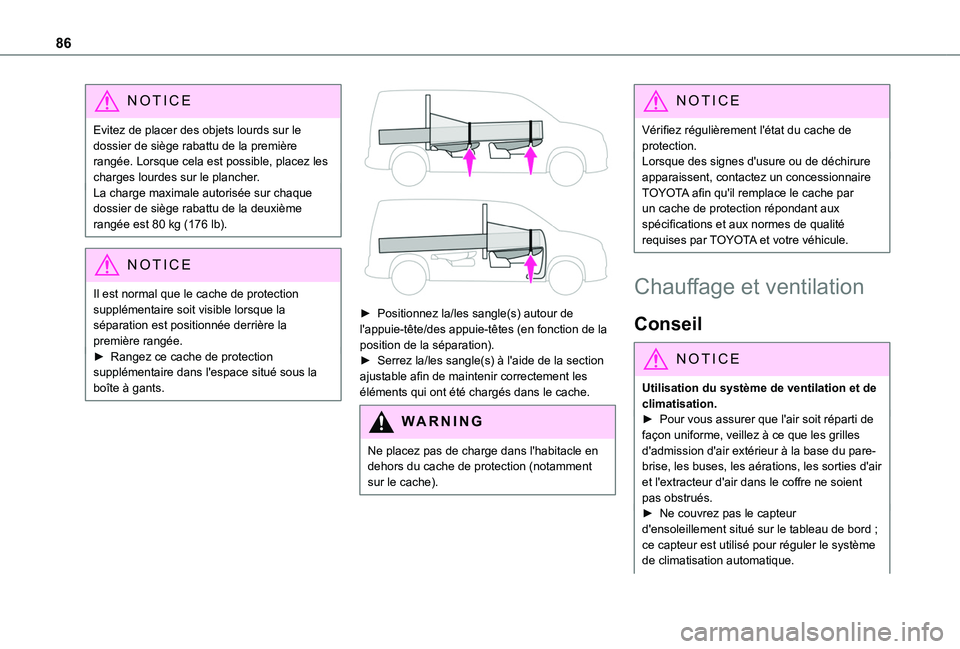

86
NOTIC E
Evitez de placer des objets lourds sur le dossier de siège rabattu de la première rangée. Lorsque cela est possible, placez les charges lourdes sur le plancher.La charge maximale autorisée sur chaque dossier de siège rabattu de la deuxième rangée est 80 kg (176 lb).
NOTIC E
Il est normal que le cache de protection supplémentaire soit visible lorsque la séparation est positionnée derrière la première rangée.► Rangez ce cache de protection supplémentaire dans l'espace situé sous la boîte à gants.


► Positionnez la/les sangle(s) autour de l'appuie-tête/des appuie-têtes (en fonction de la position de la séparation).► Serrez la/les sangle(s) à l'aide de la section ajustable afin de maintenir correctement les éléments qui ont été chargés dans le cache.
WARNI NG
Ne placez pas de charge dans l'habitacle en dehors du cache de protection (notamment sur le cache).
NOTIC E
Vérifiez régulièrement l'état du cache de protection.Lorsque des signes d'usure ou de déchirure apparaissent, contactez un concessionnaire TOYOTA afin qu'il remplace le cache par un cache de protection répondant aux spécifications et aux normes de qualité requises par TOYOTA et votre véhicule.
Chauffage et ventilation
Conseil
NOTIC E
Utilisation du système de ventilation et de climatisation.► Pour vous assurer que l'air soit réparti de façon uniforme, veillez à ce que les grilles d'admission d'air extérieur à la base du pare-brise, les buses, les aérations, les sorties d'air et l'extracteur d'air dans le coffre ne soient pas obstrués.► Ne couvrez pas le capteur d'ensoleillement situé sur le tableau de bord ; ce capteur est utilisé pour réguler le système de climatisation automatique.

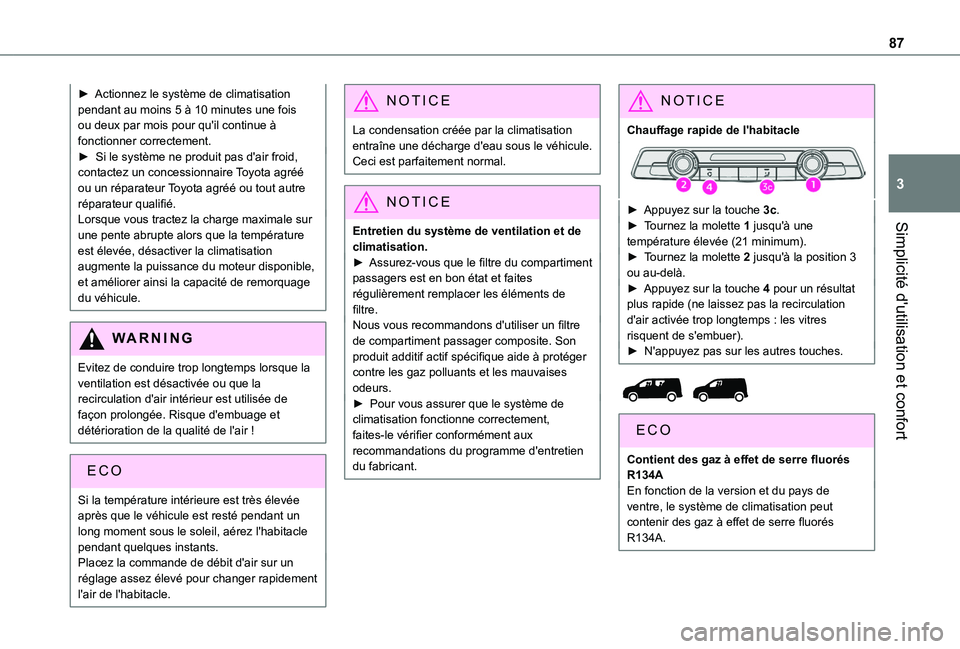

87
Simplicité d'utilisation et confort
3
► Actionnez le système de climatisation pendant au moins 5 à 10 minutes une fois ou deux par mois pour qu'il continue à fonctionner correctement.► Si le système ne produit pas d'air froid, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Lorsque vous tractez la charge maximale sur une pente abrupte alors que la température est élevée, désactiver la climatisation augmente la puissance du moteur disponible, et améliorer ainsi la capacité de remorquage du véhicule.
WARNI NG
Evitez de conduire trop longtemps lorsque la ventilation est désactivée ou que la recirculation d'air intérieur est utilisée de façon prolongée. Risque d'embuage et détérioration de la qualité de l'air !
Si la température intérieure est très élevée après que le véhicule est resté pendant un long moment sous le soleil, aérez l'habitacle
pendant quelques instants.Placez la commande de débit d'air sur un réglage assez élevé pour changer rapidement l'air de l'habitacle.
NOTIC E
La condensation créée par la climatisation entraîne une décharge d'eau sous le véhicule. Ceci est parfaitement normal.
NOTIC E
Entretien du système de ventilation et de
climatisation.► Assurez-vous que le filtre du compartiment passagers est en bon état et faites régulièrement remplacer les éléments de filtre.Nous vous recommandons d'utiliser un filtre de compartiment passager composite. Son produit additif actif spécifique aide à protéger contre les gaz polluants et les mauvaises odeurs.► Pour vous assurer que le système de climatisation fonctionne correctement, faites-le vérifier conformément aux recommandations du programme d'entretien du fabricant.
NOTIC E
Chauffage rapide de l'habitacle
► Appuyez sur la touche 3c.► Tournez la molette 1 jusqu'à une température élevée (21 minimum).► Tournez la molette 2 jusqu'à la position 3 ou au-delà.► Appuyez sur la touche 4 pour un résultat plus rapide (ne laissez pas la recirculation d'air activée trop longtemps : les vitres risquent de s'embuer).► N'appuyez pas sur les autres touches.


Contient des gaz à effet de serre fluorés R134AEn fonction de la version et du pays de ventre, le système de climatisation peut contenir des gaz à effet de serre fluorés R134A.

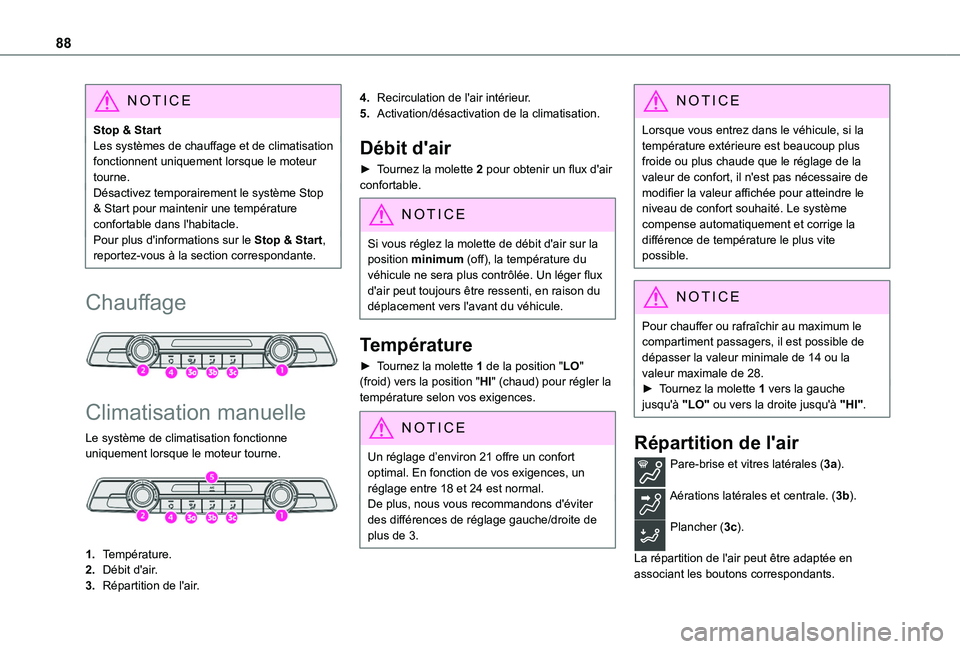

88
NOTIC E
Stop & StartLes systèmes de chauffage et de climatisation fonctionnent uniquement lorsque le moteur tourne.Désactivez temporairement le système Stop & Start pour maintenir une température confortable dans l'habitacle.Pour plus d'informations sur le Stop & Start, reportez-vous à la section correspondante.
Chauffage

Climatisation manuelle
Le système de climatisation fonctionne uniquement lorsque le moteur tourne.

1.Température.
2.Débit d'air.
3.Répartition de l'air.
4.Recirculation de l'air intérieur.
5.Activation/désactivation de la climatisation.
Débit d'air
► Tournez la molette 2 pour obtenir un flux d'air confortable.
NOTIC E
Si vous réglez la molette de débit d'air sur la position minimum (off), la température du véhicule ne sera plus contrôlée. Un léger flux d'air peut toujours être ressenti, en raison du déplacement vers l'avant du véhicule.
Température
► Tournez la molette 1 de la position "LO" (froid) vers la position "HI" (chaud) pour régler la température selon vos exigences.
NOTIC E
Un réglage d’environ 21 offre un confort optimal. En fonction de vos exigences, un réglage entre 18 et 24 est normal.De plus, nous vous recommandons d'éviter des différences de réglage gauche/droite de plus de 3.
NOTIC E
Lorsque vous entrez dans le véhicule, si la température extérieure est beaucoup plus froide ou plus chaude que le réglage de la valeur de confort, il n'est pas nécessaire de modifier la valeur affichée pour atteindre le niveau de confort souhaité. Le système compense automatiquement et corrige la différence de température le plus vite possible.
NOTIC E
Pour chauffer ou rafraîchir au maximum le compartiment passagers, il est possible de dépasser la valeur minimale de 14 ou la valeur maximale de 28.► Tournez la molette 1 vers la gauche jusqu'à "LO" ou vers la droite jusqu'à "HI".
Répartition de l'air
Pare-brise et vitres latérales (3a).
Aérations latérales et centrale. (3b).
Plancher (3c).
La répartition de l'air peut être adaptée en associant les boutons correspondants.
