2022 TOYOTA HIGHLANDER Instrukcja obsługi (in Polish)

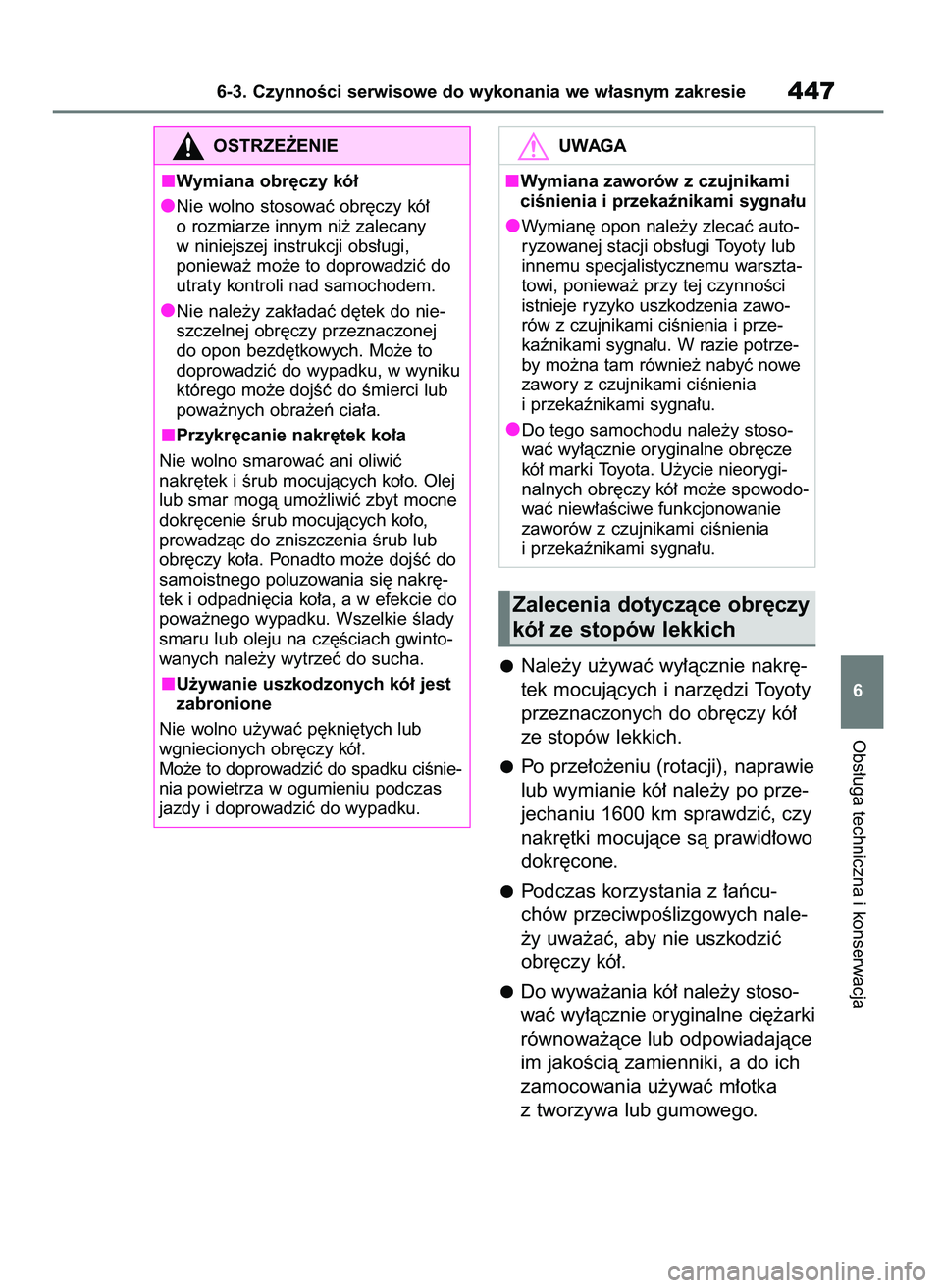

Nale˝y u˝ywaç wy∏àcznie nakr´-
tek mocujàcych i narz´dzi Toyoty
przeznaczonych do obr´czy kó∏
ze stopów lekkich.
Po prze∏o˝eniu (rotacji), naprawie
lub wymianie kó∏ nale˝y po prze-
jechaniu 1600 km sprawdziç, czy
nakr´tki mocujàce sà prawid∏owo
dokr´cone.
Podczas korzystania z ∏aƒcu-
chów przeciwpoÊlizgowych nale-
˝y uwa˝aç, aby nie uszkodziç
obr´czy kó∏.
Do wywa˝ania kó∏ nale˝y stoso-
waç wy∏àcznie oryginalne ci´˝arki
równowa˝àce lub odpowiadajàce
im jakoÊcià zamienniki, a do ich
zamocowania u˝ywaç m∏otka
z tworzywa lub gumowego.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie447
6
OSTRZE˚ENIE
Wymiana obr´czy kó∏
Nie wolno stosowaç obr´czy kó∏
o rozmiarze innym ni˝ zalecany
w niniejszej instrukcji obs∏ugi,
poniewa˝ mo˝e to doprowadziç do
utraty kontroli nad samochodem.
Nie nale˝y zak∏adaç d´tek do nie-
szczelnej obr´czy przeznaczonej
do opon bezd´tkowych. Mo˝e to
doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Przykr´canie nakr´tek ko∏a
Nie wolno smarowaç ani oliwiç
nakr´tek i Êrub mocujàcych ko∏o. Olej
lub smar mogà umo˝liwiç zbyt mocne
dokr´cenie Êrub mocujàcych ko∏o,
prowadzàc do zniszczenia Êrub lub
obr´czy ko∏a. Ponadto mo˝e dojÊç do
samoistnego poluzowania si´ nakr´-
tek i odpadni´cia ko∏a, a w efekcie do
powa˝nego wypadku. Wszelkie Êlady
smaru lub oleju na cz´Êciach gwinto-
wanych nale˝y wytrzeç do sucha.
U˝ywanie uszkodzonych kó∏ jest
zabronione
Nie wolno u˝ywaç p´kni´tych lub
wgniecionych obr´czy kó∏.
Mo˝e to doprowadziç do spadku ciÊnie-
nia powietrza w ogumieniu podczas
jazdy i doprowadziç do wypadku.UWAGA
Wymiana zaworów z czujnikami
ciÊnienia i przekaênikami sygna∏u
Wymian´ opon nale˝y zlecaç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi, poniewa˝ przy tej czynnoÊci
istnieje ryzyko uszkodzenia zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u. W razie potrze-
by mo˝na tam równie˝ nabyç nowe
zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Do tego samochodu nale˝y stoso-
waç wy∏àcznie oryginalne obr´cze
kó∏ marki Toyota. U˝ycie nieorygi-
nalnych obr´czy kó∏ mo˝e spowodo-
waç niew∏aÊciwe funkcjonowanie
zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Zalecenia dotyczàce obr´czy
kó∏ ze stopów lekkich
56 Highlander HV OM48M30E 29/11/21 14:35 Page 447

óWersje z kierownicà po lewej
stronie
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach, aby roz∏àczyç
zaczepy, a nast´pnie pociàgnàç,
aby roz∏àczyç dolne zaczepy.
4Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().5Wyjàç obudow´ filtra.
6Wyjàç filtr powietrza doprowadza-
nego do kabiny z obudowy, a na-
st´pnie wymieniç go na nowy.
Znaki „ UP” na filtrze powinny byç
skierowane do góry.
óWersje z kierownicà po prawej
stronie
1Przycisk rozruchu prze∏àczyç
w stan OFF.
B
A
4486-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Filtr powietrza doprowa-
dzanego do kabiny
Warunkiem sprawnego dzia∏ania
uk∏adu klimatyzacji jest regular-
na wymiana filtra powietrza do-
prowadzanego do kabiny.
Wymontowanie filtra
56 Highlander HV OM48M30E 29/11/21 14:35 Page 448

2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach, aby roz∏àczyç za-
czepy, a nast´pnie pociàgnàç,
aby roz∏àczyç dolne zaczepy.
4Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().5Wyjàç obudow´ filtra.
6Wyjàç filtr powietrza doprowadza-
nego do kabiny z obudowy, a na-
st´pnie wymieniç go na nowy.
Znaki „ UP” na filtrze powinny byç
skierowane do góry.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do
kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej.
W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu
drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe
informacje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej
samochodu „Serwis i Gwarancja”.)
Znaczne os∏abienie wydajnoÊci na-
wiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie
filtra. Sprawdziç i w razie potrzeby
wymieniç filtr.
B
AObs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie449
6
56 Highlander HV OM48M30E 29/11/21 14:35 Page 449

Usunàç kurz i zanieczyszczenia
z wlotowego otworu wentylacyjnego
za pomocà odkurzacza itp.
Nale˝y upewniç si´, ˝e wykorzystujàc
podciÊnienie, kurz b´dzie wciàgany do
odkurzacza. Próba zdmuchni´cia kurzu
wydmuchiwanym powietrzem mo˝e spo-
wodowaç, ˝e kurz zostanie wepchni´ty
do wlotowego otworu wentylacyjnego
i go zablokuje. (
S. 452)
4506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas korzystania z uk∏adu kli-
matyzacji
Filtr powietrza doprowadzanego do kabi-
ny powinien byç zawsze zamontowany.
U˝ywanie uk∏adu klimatyzacji bez za-
montowanego filtra mo˝e doprowadziç
do uszkodzenia uk∏adu klimatyzacji.Czyszczenie wlotowego
otworu wentylacyjnego
ifiltra komor y akumula-
tora trakcyjnego
Aby uniknàç zwi´kszenia zu˝y-
cia paliwa, nale˝y co pewien
czas obejrzeç wlotowy otwór
wentylacyjny komory akumula-
tora trakcyjnego i sprawdziç,
czy nie zosta∏ zapchany np.
przez kurz. Je˝eli wlotowy otwór
wentylacyjny jest zapchany,
brudny lub na wyÊwietlaczu wie-
lofunkcyjnym pojawi si´ komu-
nikat „Wymagana obs∏uga elem.
uk∏adu ch∏odzenia akumulatora
trakcyjnego. Patrz instrukcja ob-
s∏ugi”, nale˝y oczyÊciç wlotowy
otwór wentylacyjny i/lub filtr
w nast´pujàcy sposób:
Czyszczenie wlotowego
otworu wentylacyjnego
56 Highlander HV OM48M30E 29/11/21 14:35 Page 450

Je˝eli kurzu z zapchanego wlotowe-
go otworu wentylacyjnego nie mo˝-
na ca∏kowicie usunàç za pomocà
odkurzacza, nale˝y zdemontowaç
os∏on´ wlotowego otworu wentyla-
cyjnego i wyczyÊciç filtr.
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego.
Aby zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego, nale˝y pociàga-
jàc jà w kierunku przodu samochodu,
od∏àczyç 6 zaczepów, zaczynajàc od
zaczepu w prawym górnym rogu, tak
jak pokazano na ilustracji.
3Wyjàç filtr z os∏ony wlotowego
otworu wentylacyjnego.
Odblokowaç zaczep, aby wyjàç filtr
z tylnego uchwytu.
4Usunàç kurz i zanieczyszczenia
z filtra za pomocà odkurzacza itp.
Upewniç si´, ˝e zosta∏ równie˝ usuni´ty
kurz i zanieczyszczenia z wewn´trznej
strony os∏ony wlotowego otworu wenty-
lacyjnego.
5Zamontowaç filtr do os∏ony wlo-
towego otworu wentylacyjnego.
Zamocowaç 3 zaczepy, aby prawid∏owo
zamontowaç filtr.
Po zamontowaniu filtra upewniç si´, ˝e
nie jest on zamontowany krzywo lub
zdeformowany.
6Zamontowaç os∏on´ wlotowego
otworu wentylacyjnego.
W∏o˝yç os∏on´ wlotowego otworu wentyla-
cyjnego i dopchnàç tak, aby pod∏àczyç 6
zaczepów, tak jak pokazano na ilustracji.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie451
6
Je˝eli kurzu z zapchanego
wlotowego otworu
wentylacyjnego nie
mo˝na ca∏kowicie usunàç
56 Highlander HV OM48M30E 29/11/21 14:35 Page 451

Wlotowy otwór wentylacyjny nale-
˝y czyÊciç, gdy
W niektórych sytuacjach gdy samochód
jest cz´sto u˝ytkowany w ruchu o du-
˝ym nat´˝eniu lub w obszarach o du-
˝ym zapyleniu, wlotowy otwór wentyla-
cyjny mo˝e wymagaç cz´stszego
czyszczenia. Szczegó∏owe informacje
podane sà w ksià˝ce gwarancyjnej sa-
mochodu „Serwis i Gwarancja”.
Czyszczenie wlotowego otworu
wentylacyjnego
Kurz znajdujàcy si´ we wlotowym
otworze wentylacyjnym mo˝e utrudniç
ch∏odzenie akumulatora trakcyjnego,
obni˝ajàc jego sprawnoÊç. Je˝eli ∏a-
dowanie/roz∏adowywanie akumulatora
trakcyjnego zostanie ograniczone,
mo˝e zostaç zmniejszony zasi´g jaz-
dy w trybie z nap´dem elektrycznym
oraz mo˝e wzrosnàç zu˝ycie paliwa.
Wlotowy otwór wentylacyjny nale˝y
co pewien czas sprawdzaç i czyÊciç.
Niew∏aÊciwe post´powanie mo˝e spo-
wodowaç uszkodzenie os∏ony wlotowe-
go otworu wentylacyjnego lub filtra. Je-
˝eli pojawià si´ jakiekolwiek wàtpliwo-
Êci dotyczàce samodzielnego czysz-
czenia, nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Wy-
magana obs∏uga uk∏adu ch∏odzenia
akumulatora trakcyjnego. Patrz in-
strukcja obs∏ugi”
Je˝eli pojawi si´ ten komunikat, nale-
˝y zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego i wyczyÊciç
filtr. (
S. 451)
Po wyczyszczeniu wlotowego otworu
wentylacyjnego nale˝y uruchomiç hy-
brydowy uk∏ad nap´dowy i sprawdziç,
czy komunikat ostrzegawczy zniknà∏.
Mo˝e to potrwaç oko∏o 20 minut od
czasu uruchomienia hybrydowego
uk∏adu nap´dowego. Je˝eli komuni-
kat ostrzegawczy nie zniknie, nale˝y
zleciç sprawdzenie samochodu auto-
ryzowanej stacji obs∏ugi Toyoty lub in-
nemu specjalistycznemu warsztatowi.
4526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Nie wolno czyÊciç wlotowego otworu
wentylacyjnego wodà lub innymi p∏y-
nami. Je˝eli woda dostanie si´ do
akumulatora trakcyjnego, mo˝e spo-
wodowaç ich uszkodzenie lub po˝ar.
Podczas zdejmowania os∏ony wloto-
wego otworu wentylacyjnego nale˝y
upewniç si´, ˝e przycisk rozruchu
zosta∏ prze∏àczony w stan OFF
w celu wy∏àczenia hybrydowego
uk∏adu nap´dowego.
UWAGA
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Podczas czyszczenia wlotowego otworu
wentylacyjnego nale˝y upewniç si´, ˝e
wykorzystujàc podciÊnienie, kurz b´dzie
wciàgany do odkurzacza. Je˝eli zosta-
nie u˝yty pistolet do przedmuchu spr´-
˝onym powietrzem itp., aby zdmuchnàç
kurz i zabrudzenia, mo˝e to spowodo-
waç, ˝e kurz zostanie wepchni´ty do
wlotowego otworu wentylacyjnego i go
zablokuje, co b´dzie skutkowa∏o zmniej-
szeniem sprawnoÊci akumulatora trak-
cyjnego lub jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia samochodu
Nie wolno dopuÊciç do dostania si´
wody lub cia∏ obcych do wlotowego
otworu wentylacyjnego, gdy zdj´ta
jest jego os∏ona.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 452

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒcówkà.
Bateria litowa CR2032.
Bateria litowa CR2032
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie453
6
UWAGA
Filtr nale˝y wyjmowaç delikatnie
tak, aby nie dosz∏o do jego uszko-
dzenia. Je˝eli filtr zostanie uszko-
dzony, nale˝y w celu jego wymiany
na nowy skontaktowaç si´ z autory-
zowanà stacjà obs∏ugi Toyoty lub in-
nym specjalistycznym warsztatem.
Nale˝y upewniç si´, ˝e po oczyszcze-
niu filtr i os∏ona wlotowego otworu
wentylacyjnego zosta∏y ponownie
zamontowane w pierwotnej pozycji.
Nie wolno montowaç w os∏onie
wlotowego otworu wentylacyjnego
innych przedmiotów poza filtrem
przeznaczonym dla tego samocho-
du lub u˝ywaç samochodu bez za-
montowanego filtra.
Je˝eli na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komuni-
kat „Wymagana obs∏uga uk∏adu
ch∏odzenia akumulatora trakcyj-
nego. Patrz instrukcja obs∏ugi”
Je˝eli pomimo wyÊwietlenia na wyÊwie-
tlaczuwielofunkcyjnym komunikatu
ostrzegawczego (wskazujàcego, ˝e
∏adowanie/roz∏adowywanie akumulato-
ra trakcyjnego mo˝e byç ograniczone),
jazda samochodem b´dzie kontynuowa-
na,akumulator trakcyjny mo˝e ulec
uszkodzeniu. Je˝eli komunikat ostrze-
gawczy jest wyÊwietlany, nale˝y jak
najszybciej oczyÊciç wlotowy otwór
wentylacyjny.Bateria w elektronicznym
kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
56 Highlander HV OM48M30E 29/11/21 14:35 Page 453

1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, modu∏ elektro-
nicznego kluczyka mo˝e byç przymoco-
wany do górnej pokrywy i bateria mo˝e
nie byç widoczna. W takim przypadku
nale˝y od∏àczyç modu∏ elektronicznego
kluczyka, aby wyjàç bateri´.
Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiedniej wielkoÊci.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana baterii
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte bate-
rie z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego kluczy-
ka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´p-
nie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 454
